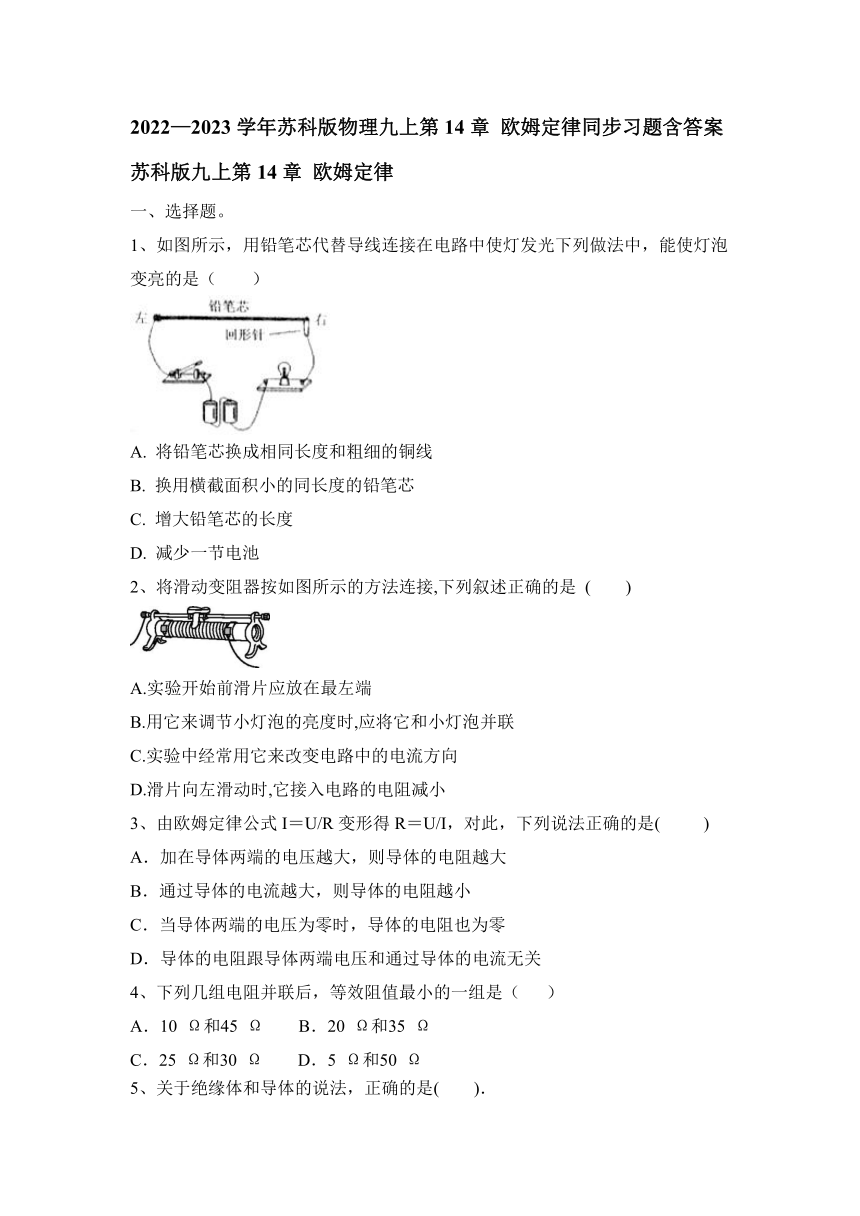

2022—2023学年苏科版物理九上第14章 欧姆定律 单元同步习题（ word版有答案）

2022—2023学年苏科版物理九上第14章 欧姆定律同步习题含答案
苏科版九上第14章 欧姆定律
一、选择题。
1、如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（　　）
A. 将铅笔芯换成相同长度和粗细的铜线
B. 换用横截面积小的同长度的铅笔芯
C. 增大铅笔芯的长度
D. 减少一节电池
2、将滑动变阻器按如图所示的方法连接,下列叙述正确的是 (　　)
A.实验开始前滑片应放在最左端
B.用它来调节小灯泡的亮度时,应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时,它接入电路的电阻减小
3、由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是( )
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端电压和通过导体的电流无关
4、下列几组电阻并联后，等效阻值最小的一组是（ ）
A．10 Ω和45 Ω B．20 Ω和35 Ω
C．25 Ω和30 Ω D．5 Ω和50 Ω
5、关于绝缘体和导体的说法，正确的是( )．
A．绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．导体能够导电，是因为导体内有大量电荷存在
C．导体在任何情况下部能够导电．绝缘体在任何情况下都不能导电
D．绝缘体在一定的条件下可以转化为导体
6、如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮.则下列接法符合要求的是(　　)
A.M接A,N接D B.M接B,N接C
C.M接A,N接B D.M接C,N接D
7、下列说法中正确的是（ ）．
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
8、如图所示，V1、V2是两个完全相同的电压表，都有0～3 V和0～15 V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则（　　）
A．R1：R2＝1：4 　　B．R1：R2＝4：1
C．R1：R2＝1：5 　　 D．R1：R2＝5：1
9、下列各组物体中全部属于导体的是（ ）
A.铝、陶瓷 B.橡胶、铜 C.油、大地 D.石墨、水银
10、如图所示的电路中,闭合开关后,如果要使图甲中的小灯泡变亮,图乙中的小灯泡变暗,则下列做法中正确的是 (　　)
A.P1向上滑动、P2向下滑动 B.P1向下滑动、P2向上滑动
C.P1向上滑动、P2向上滑动 D.P1向下滑动、P2向下滑动

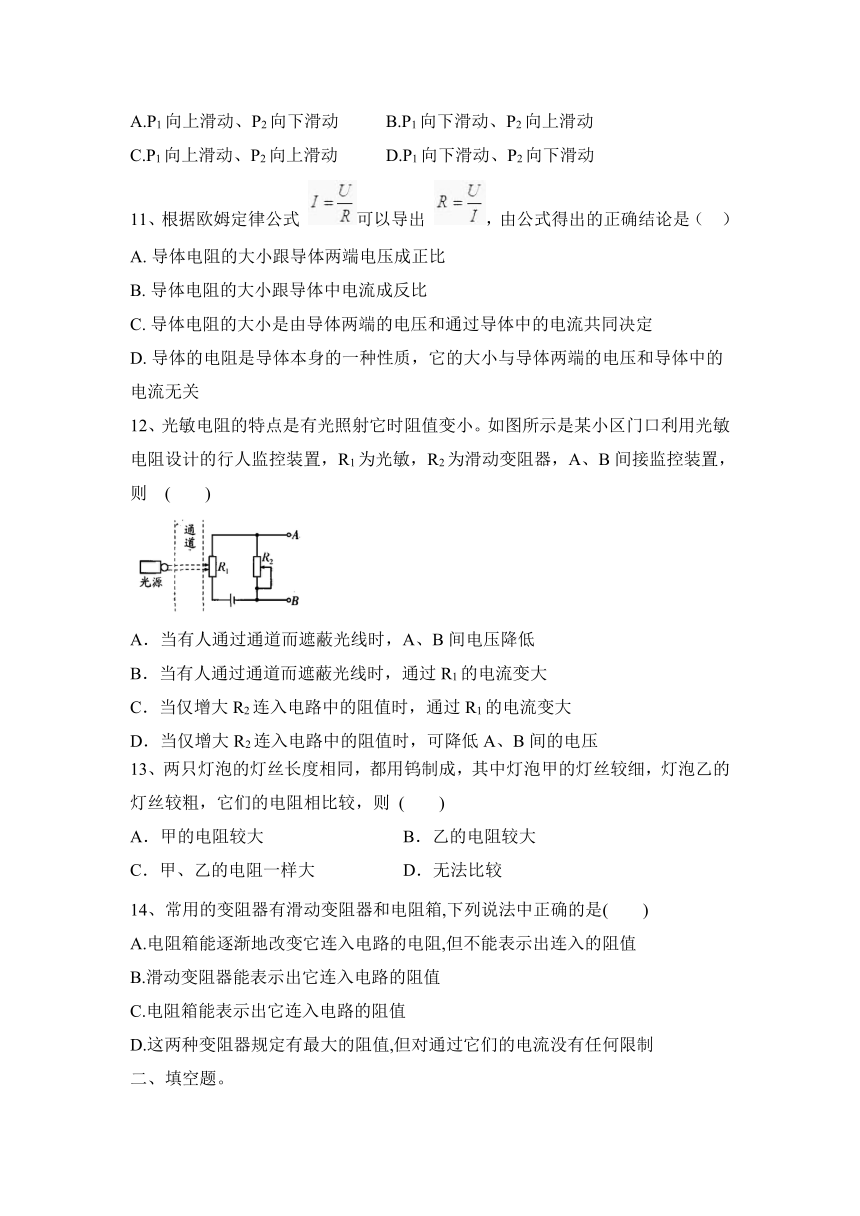

11、根据欧姆定律公式 可以导出 ，由公式得出的正确结论是（ ）
A. 导体电阻的大小跟导体两端电压成正比
B. 导体电阻的大小跟导体中电流成反比
C. 导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定
D. 导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关
12、光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏，R2为滑动变阻器，A、B间接监控装置，则 ( )
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
13、两只灯泡的灯丝长度相同，都用钨制成，其中灯泡甲的灯丝较细，灯泡乙的灯丝较粗，它们的电阻相比较，则 ( )
A．甲的电阻较大 B．乙的电阻较大
C．甲、乙的电阻一样大 D．无法比较
14、常用的变阻器有滑动变阻器和电阻箱,下列说法中正确的是(　　)
A.电阻箱能逐渐地改变它连入电路的电阻,但不能表示出连入的阻值
B.滑动变阻器能表示出它连入电路的阻值
C.电阻箱能表示出它连入电路的阻值
D.这两种变阻器规定有最大的阻值,但对通过它们的电流没有任何限制
二、填空题。

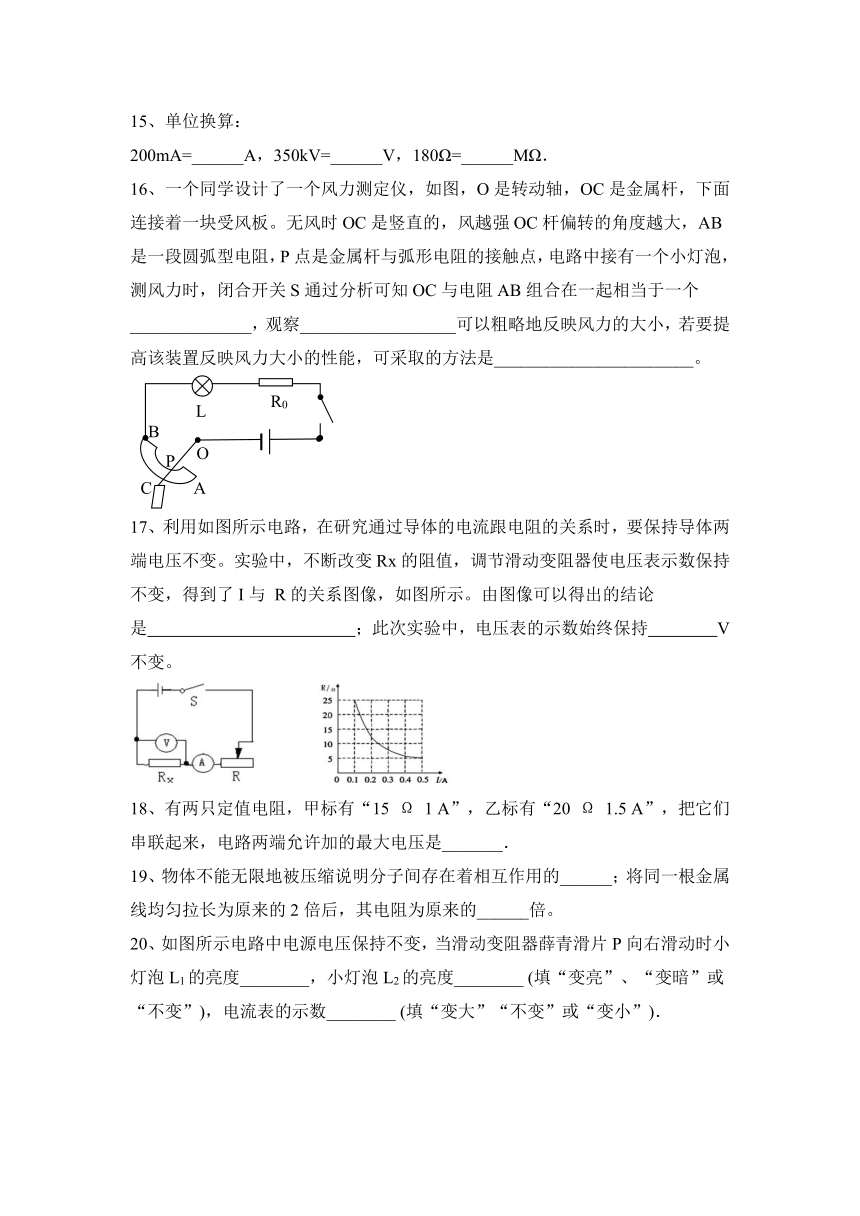

15、单位换算：
200mA=______A，350kV=______V，180Ω=______MΩ．
16、一个同学设计了一个风力测定仪，如图，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强OC杆偏转的角度越大，AB是一段圆弧型电阻，P点是金属杆与弧形电阻的接触点，电路中接有一个小灯泡，测风力时，闭合开关S通过分析可知OC与电阻AB组合在一起相当于一个______________，观察__________________可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是_______________________。
17、利用如图所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与 R的关系图像，如图所示。由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。
18、有两只定值电阻，甲标有“15 Ω 1 A”，乙标有“20 Ω 1.5 A”，把它们串联起来，电路两端允许加的最大电压是_______．
19、物体不能无限地被压缩说明分子间存在着相互作用的______；将同一根金属线均匀拉长为原来的2倍后，其电阻为原来的______倍。
20、如图所示电路中电源电压保持不变，当滑动变阻器薛青滑片P向右滑动时小灯泡L1的亮度________，小灯泡L2的亮度________ (填“变亮”、“变暗”或“不变”)，电流表的示数________ (填“变大”“不变”或“变小”)．

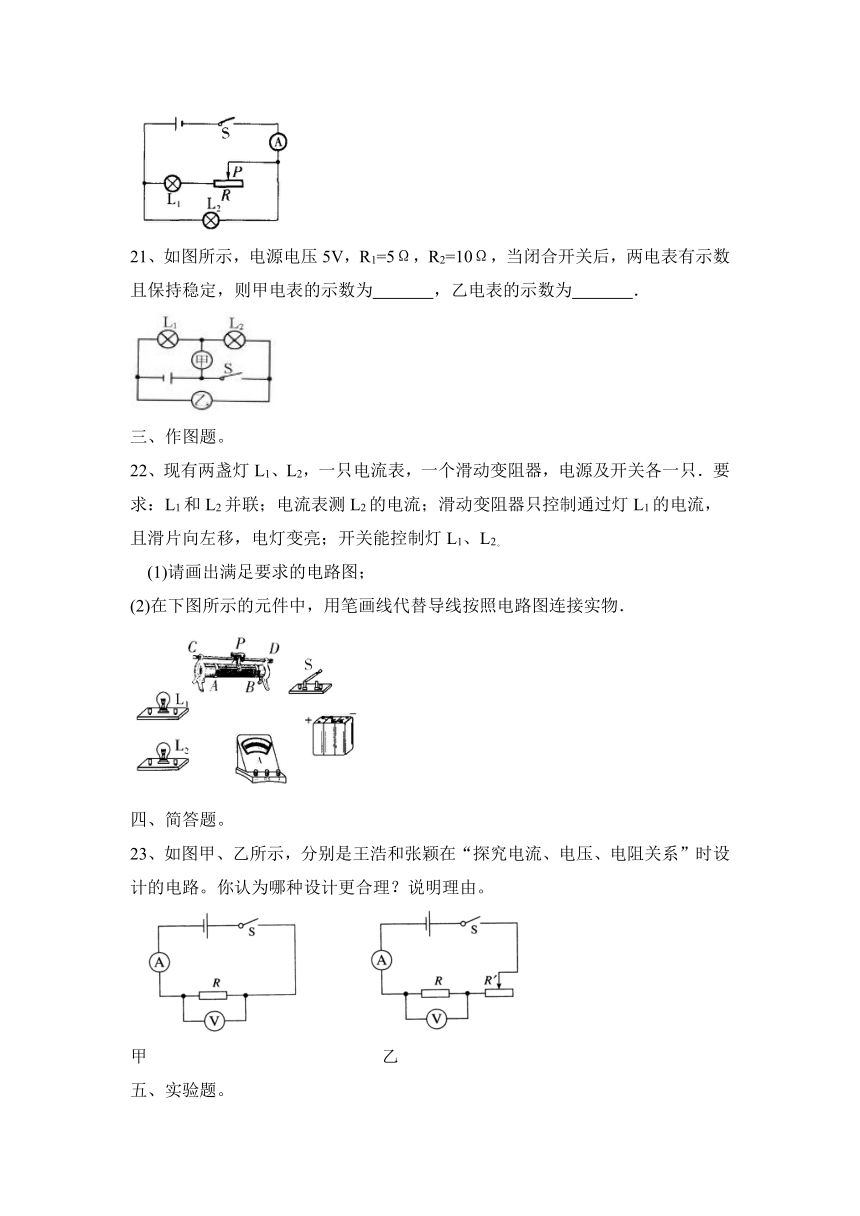

21、如图所示，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为 ，乙电表的示数为 ．
三、作图题。
22、现有两盏灯L1、L2，一只电流表，一个滑动变阻器，电源及开关各一只．要求：L1和L2并联；电流表测L2的电流；滑动变阻器只控制通过灯L1的电流，且滑片向左移，电灯变亮；开关能控制灯L1、L2。
(1)请画出满足要求的电路图；
(2)在下图所示的元件中，用笔画线代替导线按照电路图连接实物．
四、简答题。
23、如图甲、乙所示，分别是王浩和张颖在“探究电流、电压、电阻关系”时设计的电路。你认为哪种设计更合理？说明理由。
甲 　　　　　　　　　　　　 乙
五、实验题。
24、实验台上放置一些如图甲所示的器材，请你想办法测算出电池组两端的电压。
(1)实验原理是______________。
(2)根据测量原理，在图乙虚线框内画出实验电路图。
(3)用笔画线代替导线连接好图甲实物图。
六、计算题。
25、如图：R1=10Ω，R2=20Ω，S断开时，电流表的示数为0．6A．求S闭合时电流表的示数．
2022—2023学年苏科版物理九上第14章 欧姆定律同步习题含答案
苏科版九上第14章 欧姆定律
一、选择题。
1、如图所示，用铅笔芯代替导线连接在电路中使灯发光下列做法中，能使灯泡变亮的是（　　）
A. 将铅笔芯换成相同长度和粗细的铜线
B. 换用横截面积小的同长度的铅笔芯
C. 增大铅笔芯的长度
D. 减少一节电池
【答案】A
2、将滑动变阻器按如图所示的方法连接,下列叙述正确的是 (　　)
A.实验开始前滑片应放在最左端
B.用它来调节小灯泡的亮度时,应将它和小灯泡并联
C.实验中经常用它来改变电路中的电流方向
D.滑片向左滑动时,它接入电路的电阻减小
【答案】A　
3、由欧姆定律公式I＝U/R变形得R＝U/I，对此，下列说法正确的是( )
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端电压和通过导体的电流无关
【答案】D
4、下列几组电阻并联后，等效阻值最小的一组是（ ）
A．10 Ω和45 Ω B．20 Ω和35 Ω
C．25 Ω和30 Ω D．5 Ω和50 Ω
【答案】D
5、关于绝缘体和导体的说法，正确的是( )．
A．绝缘体不容易导电，是因为绝缘体内没有电荷存在
B．导体能够导电，是因为导体内有大量电荷存在
C．导体在任何情况下部能够导电．绝缘体在任何情况下都不能导电
D．绝缘体在一定的条件下可以转化为导体
【答案】D
6、如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片P向左移动时,灯泡变亮.则下列接法符合要求的是(　　)
A.M接A,N接D B.M接B,N接C
C.M接A,N接B D.M接C,N接D
【答案】A　
7、下列说法中正确的是（ ）．
A．电流跟电压成正比
B．电流跟电阻成反比
C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比
D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比
【答案】C
8、如图所示，V1、V2是两个完全相同的电压表，都有0～3 V和0～15 V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则（　　）
A．R1：R2＝1：4 　　B．R1：R2＝4：1
C．R1：R2＝1：5 　　 D．R1：R2＝5：1
【答案】A
9、下列各组物体中全部属于导体的是（ ）
A.铝、陶瓷 B.橡胶、铜
C.油、大地 D.石墨、水银
【答案】D
10、如图所示的电路中,闭合开关后,如果要使图甲中的小灯泡变亮,图乙中的小灯泡变暗,则下列做法中正确的是 (　　)
A.P1向上滑动、P2向下滑动 B.P1向下滑动、P2向上滑动
C.P1向上滑动、P2向上滑动 D.P1向下滑动、P2向下滑动
【答案】C　
11、根据欧姆定律公式 可以导出 ，由公式得出的正确结论是（ ）
A. 导体电阻的大小跟导体两端电压成正比
B. 导体电阻的大小跟导体中电流成反比
C. 导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定
D. 导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和导体中的电流无关
【答案】D
12、光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利用光敏电阻设计的行人监控装置，R1为光敏，R2为滑动变阻器，A、B间接监控装置，则 ( )
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R1的电流变大
C．当仅增大R2连入电路中的阻值时，通过R1的电流变大
D．当仅增大R2连入电路中的阻值时，可降低A、B间的电压
【答案】A
13、两只灯泡的灯丝长度相同，都用钨制成，其中灯泡甲的灯丝较细，灯泡乙的灯丝较粗，它们的电阻相比较，则 ( )
A．甲的电阻较大 B．乙的电阻较大
C．甲、乙的电阻一样大 D．无法比较
【答案】A
14、常用的变阻器有滑动变阻器和电阻箱,下列说法中正确的是(　　)
A.电阻箱能逐渐地改变它连入电路的电阻,但不能表示出连入的阻值
B.滑动变阻器能表示出它连入电路的阻值
C.电阻箱能表示出它连入电路的阻值
D.这两种变阻器规定有最大的阻值,但对通过它们的电流没有任何限制
【答案】C　
二、填空题。
15、单位换算：
200mA=______A，350kV=______V，180Ω=______MΩ．
【答案】0.2 3.5×105 1.8×10-4
16、一个同学设计了一个风力测定仪，如图，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强OC杆偏转的角度越大，AB是一段圆弧型电阻，P点是金属杆与弧形电阻的接触点，电路中接有一个小灯泡，测风力时，闭合开关S通过分析可知OC与电阻AB组合在一起相当于一个______________，观察__________________可以粗略地反映风力的大小，若要提高该装置反映风力大小的性能，可采取的方法是_______________________。
【答案】滑动变阻器 灯泡亮度
将灯泡换成电流表（或在电路中串联一个电流表）
17、利用如图所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使电压表示数保持不变，得到了I与 R的关系图像，如图所示。由图像可以得出的结论是 ；此次实验中，电压表的示数始终保持 V不变。
【答案】电压一定时，通过导体电流与导体电阻成反比 2.5
18、有两只定值电阻，甲标有“15 Ω 1 A”，乙标有“20 Ω 1.5 A”，把它们串联起来，电路两端允许加的最大电压是_______．
【答案】35 V 　
19、物体不能无限地被压缩说明分子间存在着相互作用的______；将同一根金属线均匀拉长为原来的2倍后，其电阻为原来的______倍。
【答案】斥力 4
20、如图所示电路中电源电压保持不变，当滑动变阻器薛青滑片P向右滑动时小灯泡L1的亮度________，小灯泡L2的亮度________ (填“变亮”、“变暗”或“不变”)，电流表的示数________ (填“变大”“不变”或“变小”)．
【答案】变暗 不变 变小
21、如图所示，电源电压5V，R1=5Ω，R2=10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为 ，乙电表的示数为 ．
【答案】1A 5V
三、作图题。
22、现有两盏灯L1、L2，一只电流表，一个滑动变阻器，电源及开关各一只．要求：L1和L2并联；电流表测L2的电流；滑动变阻器只控制通过灯L1的电流，且滑片向左移，电灯变亮；开关能控制灯L1、L2。
(1)请画出满足要求的电路图；
(2)在下图所示的元件中，用笔画线代替导线按照电路图连接实物．
【答案】如图所示：
四、简答题。
23、如图甲、乙所示，分别是王浩和张颖在“探究电流、电压、电阻关系”时设计的电路。你认为哪种设计更合理？说明理由。
甲 　　　　　　　　　　　　 乙
【答案】乙图更合理。因为通过调节滑动变阻器，可以非常方便地改变定值电阻两端的电压，便于测量多组数据，探究电流跟电压的关系；探究电流跟电阻的关系时，更换电阻后，通过调节调节滑动变阻器，保持定值电阻两端的电压相等。
五、实验题。
24、实验台上放置一些如图甲所示的器材，请你想办法测算出电池组两端的电压。
(1)实验原理是______________。
(2)根据测量原理，在图乙虚线框内画出实验电路图。
(3)用笔画线代替导线连接好图甲实物图。
【答案】(1)U＝IR (2)如图甲所示： (3)如图乙所示：
六、计算题。
25、如图：R1=10Ω，R2=20Ω，S断开时，电流表的示数为0．6A．求S闭合时电流表的示数．
【答案】0.9A
