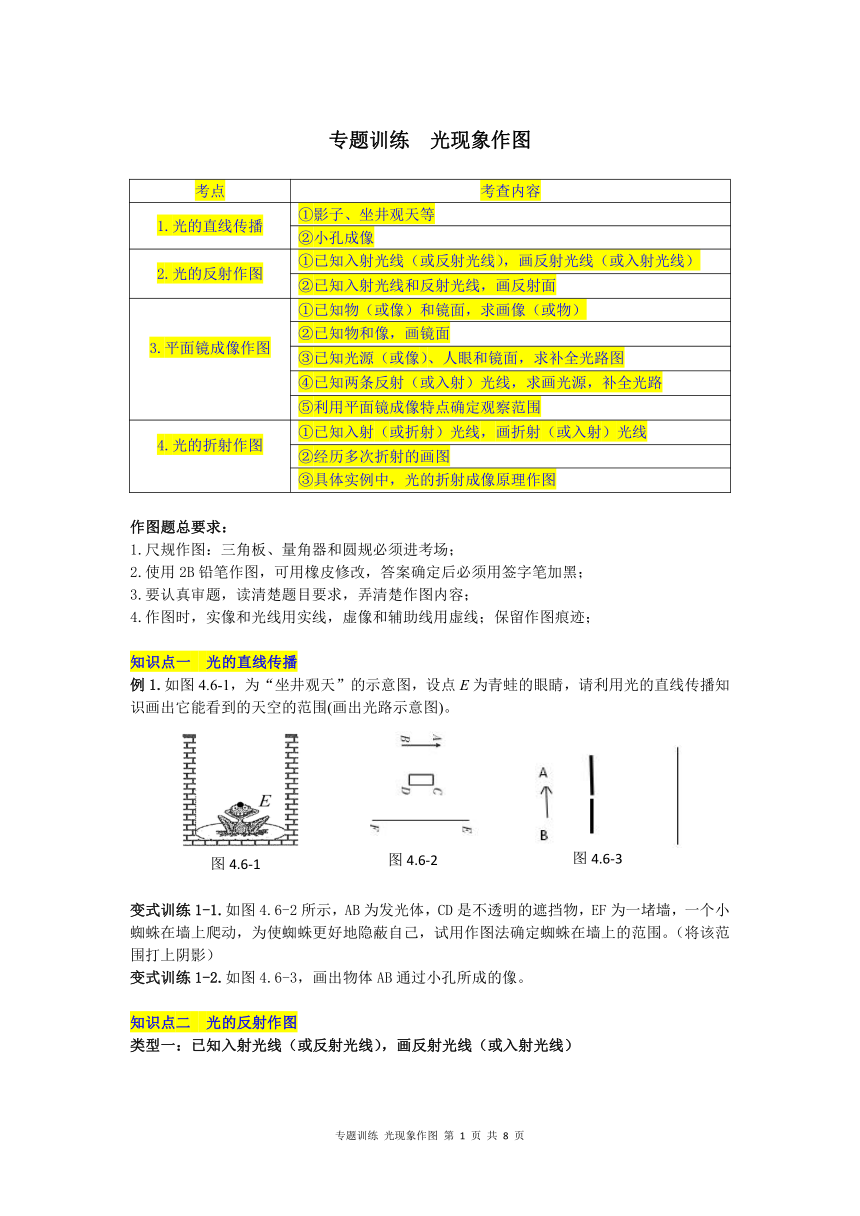

专题训练 光现象作图
考点 考查内容
1.光的直线传播 ①影子、坐井观天等
②小孔成像
2.光的反射作图 ①已知入射光线（或反射光线），画反射光线（或入射光线）
②已知入射光线和反射光线，画反射面
3.平面镜成像作图 ①已知物（或像）和镜面，求画像（或物）
②已知物和像，画镜面
③已知光源（或像）、人眼和镜面，求补全光路图
④已知两条反射（或入射）光线，求画光源，补全光路
⑤利用平面镜成像特点确定观察范围
4.光的折射作图 ①已知入射（或折射）光线，画折射（或入射）光线
②经历多次折射的画图
③具体实例中，光的折射成像原理作图
作图题总要求：
1.尺规作图：三角板、量角器和圆规必须进考场；
2.使用2B铅笔作图，可用橡皮修改，答案确定后必须用签字笔加黑；
3.要认真审题，读清楚题目要求，弄清楚作图内容；
4.作图时，实像和光线用实线，虚像和辅助线用虚线；保留作图痕迹；
知识点一 光的直线传播
例1.如图4.6-1，为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到的天空的范围(画出光路示意图)。
变式训练1-1.如图4.6-2所示，AB为发光体，CD是不透明的遮挡物，EF为一堵墙，一个小蜘蛛在墙上爬动，为使蜘蛛更好地隐蔽自己，试用作图法确定蜘蛛在墙上的范围。（将该范围打上阴影）
变式训练1-2.如图4.6-3，画出物体AB通过小孔所成的像。
知识点二 光的反射作图
类型一：已知入射光线（或反射光线），画反射光线（或入射光线）
例2.如图4.6-4所示，一束光线水平射向镜面，请画出反射光线，并标出反射角的度数；
变式训练2-1.如图4.6-5所示，是光线照到平面镜上的反射光路，做出入射光线；
变式训练2-2.如图4.6-6所示,一束光垂直射向镜面，请画出反射光线；
类型二：已知入射光线和反射光线，画反射面
例3.如图4.6-7所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
变式训练3.如图4.6-8，一束光水平射入潜望镜镜口，它将经过怎样的路径射出到达人的眼睛？画出第二面镜子，并补全光路图。
知识点三 平面镜成像作图
类型一： 已知物（或像）和镜面，求画像（或物）
例4.如图4.6-9所示，作出AB物体在平面镜中的像A、B、，保留作图痕迹；
变式训练4.如图4.6-10，请利用平面镜成像的特点，作出像A、B、对应的物体AB；
类型二：已知物和像，画镜面
例5.如图4.6-11，请根据平面镜成像特点，画出平面镜MN的位置。
类型三：已知光源（或像）、人眼和镜面，求补全光路图

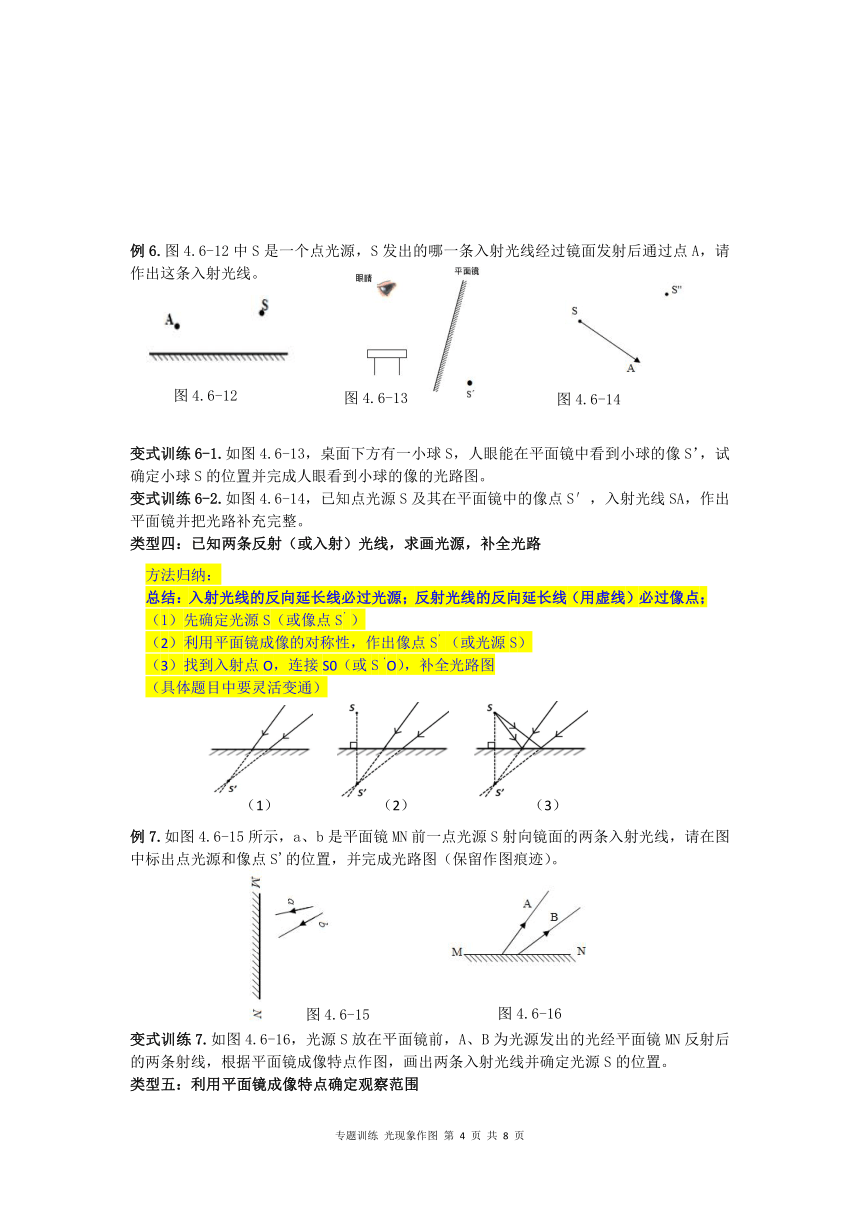

例6.图4.6-12中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线。
变式训练6-1.如图4.6-13，桌面下方有一小球S，人眼能在平面镜中看到小球的像S’，试确定小球S的位置并完成人眼看到小球的像的光路图。
变式训练6-2.如图4.6-14，已知点光源S及其在平面镜中的像点S′，入射光线SA，作出平面镜并把光路补充完整。
类型四：已知两条反射（或入射）光线，求画光源，补全光路
例7.如图4.6-15所示，a、b是平面镜MN前一点光源S射向镜面的两条入射光线，请在图中标出点光源和像点S'的位置，并完成光路图（保留作图痕迹）。
变式训练7.如图4.6-16，光源S放在平面镜前，A、B为光源发出的光经平面镜MN反射后的两条射线，根据平面镜成像特点作图，画出两条入射光线并确定光源S的位置。
类型五：利用平面镜成像特点确定观察范围
例8.如图4.6-17所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图。
变式训练8.如图4.6-18，光源S发出的光经墙上的平面镜反射后能照亮游泳池的水面，请在图中画出能照亮游泳池水面范围的光路图。
知识点四 光的折射作图
类型一：已知入射（或折射）光线，画折射（或入射）光线
类型二：经历多次折射的画图
例9.如图4.6-19所示，有一束与水平面成45°角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线并大致画出折射光线的路径。
变式训练9.（回归课本）如图4.6-20所示，一束光射向一块玻璃砖，画出这束光进入玻璃砖和离开玻璃后的光路图。
类型三：具体实例中，光的折射成像原理作图
例10.如图4.6-21，图甲中渔民看到水中有一条鱼，其中S是鱼真实的位置，S′处是鱼的像的位置。请你在乙图中作出一条由S发出，经过水面后射入人眼的的光线。
变式训练10.插入水中的铅笔，在水中的部分看起来向上弯折，如图4.6-22所示，人眼在C点处看到筷子B点的像在位置B′点.请画出B点的一条光线经水面折射后过C点的光路图。
（俏面书生）
专题训练（一）光现象画图
知识点一 光的直线传播
例1.如图4.6-1所示 变式训练1-1.如图4.6-2所示 变式训练1-2.如图4.6-3所示
知识点二 光的反射作图
例2.如图4.6-4所示 变式训练2-1.如图4.6-5所示 变式训练2-2.如图4.6-6所示,
例3.如图4.6-7所示 变式训练3.如图4.6-8所示
知识点三 平面镜成像作图
例4.如图4.6-9所示 变式训练4.如图4.6-10所示 例5.如图4.6-11所示
例6.如图4.6-12所示 变式训练6-1.如图4.6-13所示 变式训练6-2.如图4.6-14所示
例7.如图4.6-15所示 变式训练7.如图4.6-16所示
例8.如图4.6-17所示 变式训练8.如图4.6-18所示
知识点四 光的折射作图
例9.如图4.6-19所示 变式训练9.如图4.6-20所示
例10.如图4.6-21所示 变式训练10.如图4.6-22所示
（俏面书生）
图4.6-1
图4.6-3
图4.6-2
方法归纳：
（1）确定入（反）射光线，找出入射点O
（2）过点O作反射面的垂线，即法线ON，标垂足
（3）根据反射角等于入射角，画出反（入）射光线（实线+箭头）
（4）按题目要求，标出对应角（半括号+大小）
（1） （2） （3） （4）
图4.6-4
图4.6-5
图4.6-6
方法归纳：
（1）先确定入（反）射光线，找出入射点O
（2）过点O作反射光线和入射光线的夹角的平分线ON（用虚线）
（3）过O点作ON的垂线（实线+垂足），即反射面
（4）标阴影区域
(2) (3) (4)
图4.6-8
图4.6-7

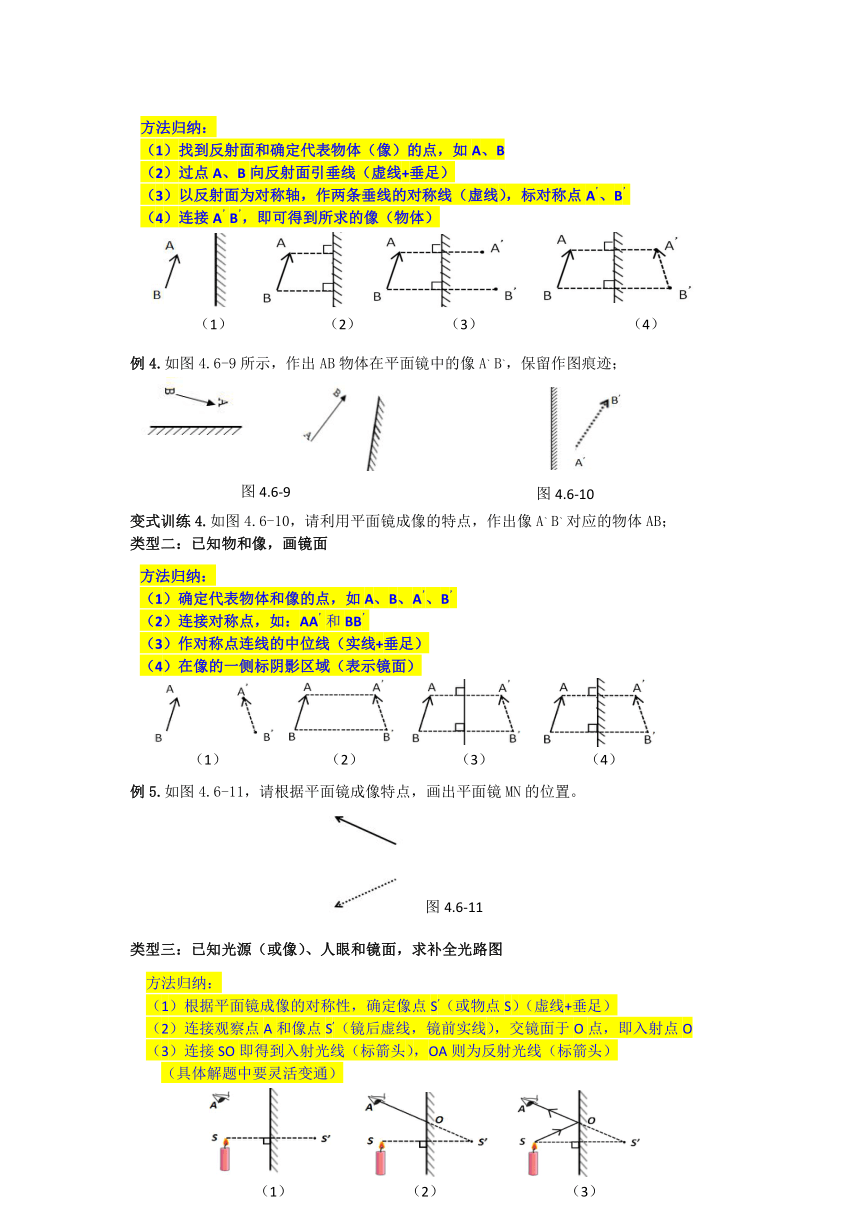

方法归纳：
找到反射面和确定代表物体（像）的点，如A、B
过点A、B向反射面引垂线（虚线+垂足）
以反射面为对称轴，作两条垂线的对称线（虚线），标对称点A’、B’
连接A’B’，即可得到所求的像（物体）
（1） （2） （3） （4）
图4.6-10
图4.6-9
方法归纳：
（1）确定代表物体和像的点，如A、B、A’、B’
（2）连接对称点，如：AA’和BB’
（3）作对称点连线的中位线（实线+垂足）
（4）在像的一侧标阴影区域（表示镜面）
（2） （3） （4）
图4.6-11
方法归纳：
（1）根据平面镜成像的对称性，确定像点S’（或物点S）（虚线+垂足）
（2）连接观察点A和像点S’（镜后虚线，镜前实线），交镜面于O点，即入射点O
（3）连接SO即得到入射光线（标箭头），OA则为反射光线（标箭头）
（具体解题中要灵活变通）
（2） （3）
图4.6-14
图4.6-13
图4.6-12
方法归纳：
总结：入射光线的反向延长线必过光源；反射光线的反向延长线（用虚线）必过像点；
先确定光源S（或像点S’）
利用平面镜成像的对称性，作出像点S’（或光源S）
找到入射点O，连接S0（或S‘O），补全光路图
（具体题目中要灵活变通）
（2） （3）
图4.6-15
图4.6-16
图4.6-18
图4.6-17
方法归纳：
找入射点O ；
（2）过点O画法线NN’（虚线+垂足）
（3）光的折射定律，作折射（或入射）
光线（标箭头）
标入射角和折射角
总之：在光的折射现象中， 空大玻小 ：即空气中的光线与法线的夹角最大，玻璃中的光线与法线的夹角最小。
（2） （3）
图4.6-19
玻璃砖
图4.6-20
图4.6-21
图4.6-1
图4.6-2
图4.6-3
图4.6-6
图4.6-5
图4.6-4
图4.6-7
图4.6-8
图4.6-9
图4.6-10
B’
A
A’
B
图4.6-11
图4.6-12
图4.6-13
图4.6-14
O
图4.6-15
图4.6-16
图4.6-17
图4.6-18
图4.6-20
图4.6-19
O
图4.6-22
O
图4.6-21
