2022-2023学年（人教版）九年级课堂同步检测卷-第十五章-电流和电路（ word版有答案）

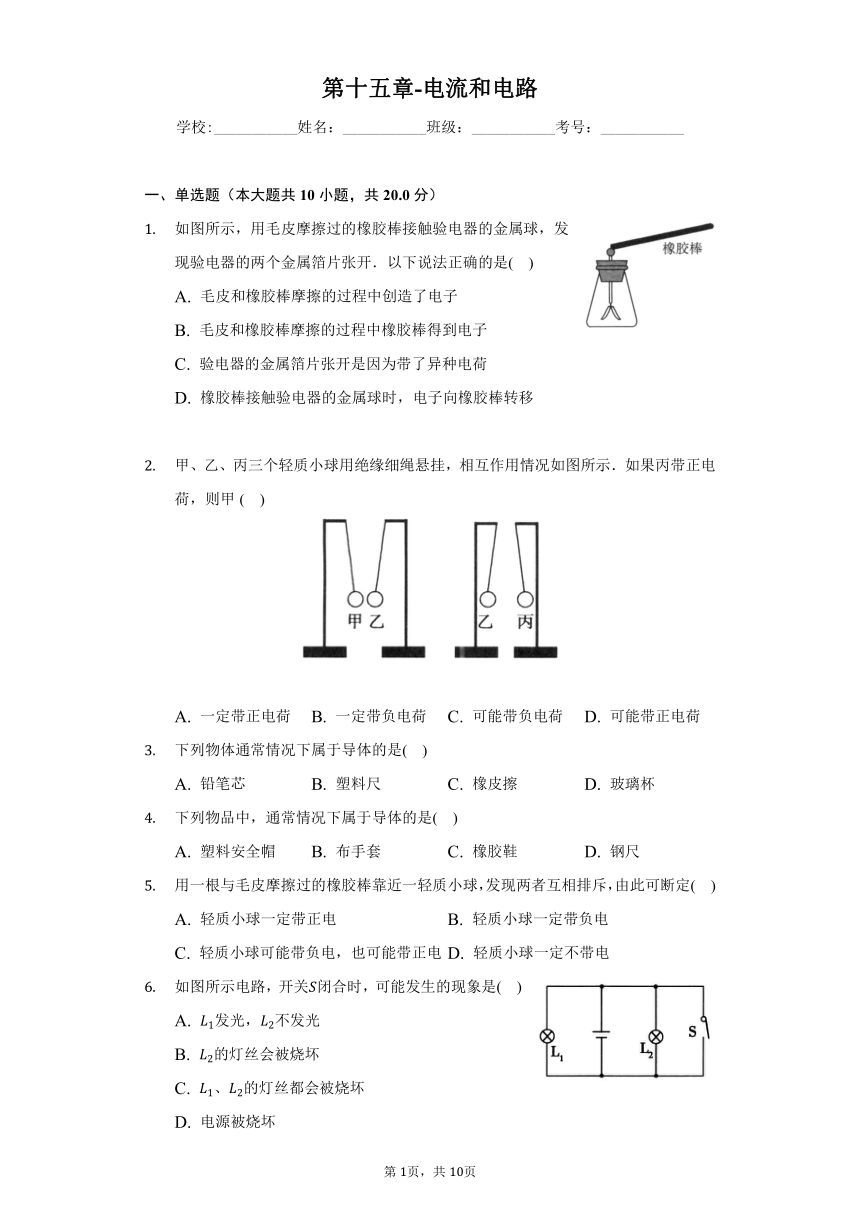

第十五章-电流和电路
学校:___________姓名：___________班级：___________考号：___________
一、单选题（本大题共10小题，共20.0分）
如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，发现验电器的两个金属箔片张开．以下说法正确的是( )
A. 毛皮和橡胶棒摩擦的过程中创造了电子
B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C. 验电器的金属箔片张开是因为带了异种电荷
D. 橡胶棒接触验电器的金属球时，电子向橡胶棒转移
甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示．如果丙带正电荷，则甲( )
A. 一定带正电荷 B. 一定带负电荷 C. 可能带负电荷 D. 可能带正电荷
下列物体通常情况下属于导体的是( )
A. 铅笔芯 B. 塑料尺 C. 橡皮擦 D. 玻璃杯
下列物品中，通常情况下属于导体的是( )
A. 塑料安全帽 B. 布手套 C. 橡胶鞋 D. 钢尺
用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可断定( )
A. 轻质小球一定带正电 B. 轻质小球一定带负电
C. 轻质小球可能带负电，也可能带正电 D. 轻质小球一定不带电
如图所示电路，开关闭合时，可能发生的现象是( )
A. 发光，不发光
B. 的灯丝会被烧坏
C. 、的灯丝都会被烧坏
D. 电源被烧坏

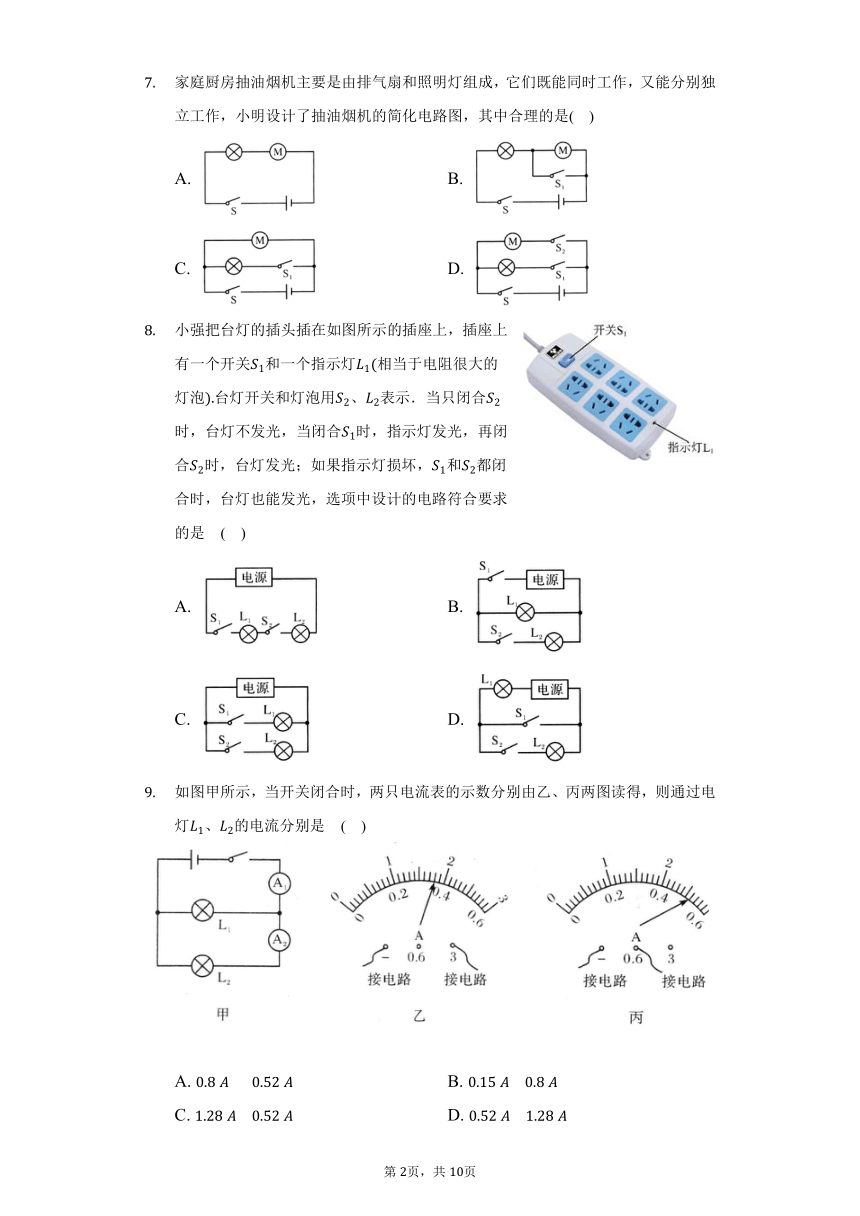

家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是( )
A. B.
C. D.
小强把台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯相当于电阻很大的灯泡台灯开关和灯泡用、表示．当只闭合时，台灯不发光，当闭合时，指示灯发光，再闭合时，台灯发光；如果指示灯损坏，和都闭合时，台灯也能发光，选项中设计的电路符合要求的是 ( )
A. B.
C. D.
如图甲所示，当开关闭合时，两只电流表的示数分别由乙、丙两图读得，则通过电灯、的电流分别是 ( )
A. B.
C. D.

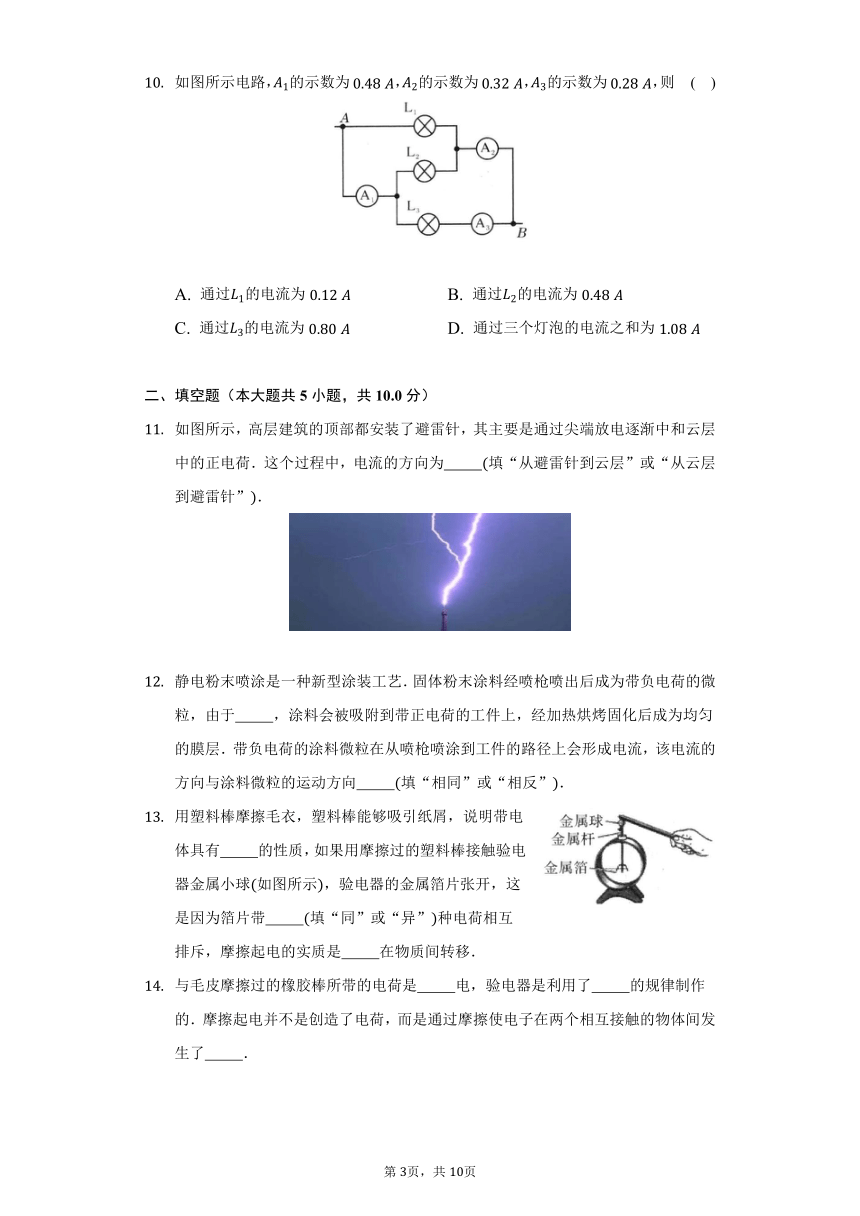

如图所示电路，的示数为，的示数为，的示数为，则 ( )
A. 通过的电流为 B. 通过的电流为
C. 通过的电流为 D. 通过三个灯泡的电流之和为
二、填空题（本大题共5小题，共10.0分）
如图所示，高层建筑的顶部都安装了避雷针，其主要是通过尖端放电逐渐中和云层中的正电荷．这个过程中，电流的方向为 填“从避雷针到云层”或“从云层到避雷针”．
静电粉末喷涂是一种新型涂装工艺．固体粉末涂料经喷枪喷出后成为带负电荷的微粒，由于 ，涂料会被吸附到带正电荷的工件上，经加热烘烤固化后成为均匀的膜层．带负电荷的涂料微粒在从喷枪喷涂到工件的路径上会形成电流，该电流的方向与涂料微粒的运动方向 填“相同”或“相反”．
用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有 的性质，如果用摩擦过的塑料棒接触验电器金属小球如图所示，验电器的金属箔片张开，这是因为箔片带 填“同”或“异”种电荷相互排斥，摩擦起电的实质是 在物质间转移．
与毛皮摩擦过的橡胶棒所带的电荷是 电，验电器是利用了 的规律制作的．摩擦起电并不是创造了电荷，而是通过摩擦使电子在两个相互接触的物体间发生了 ．

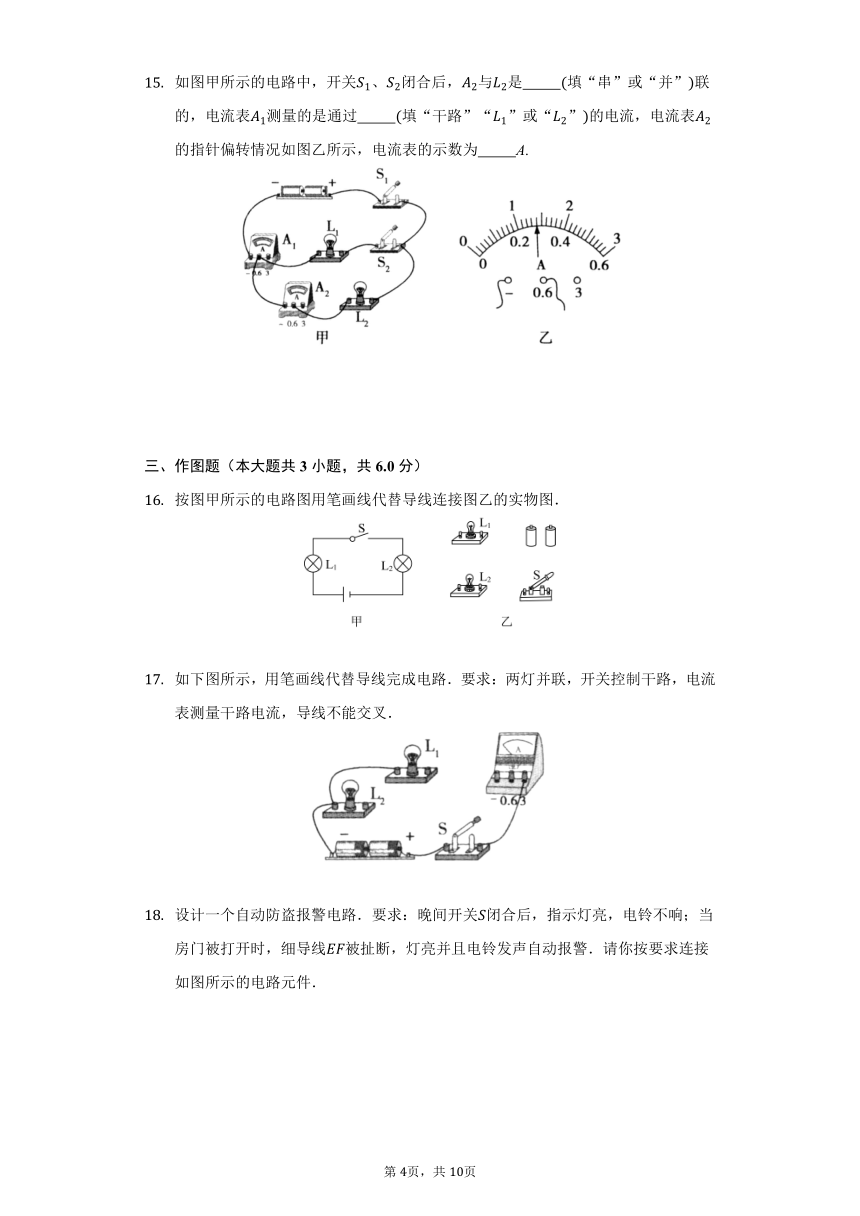

如图甲所示的电路中，开关、闭合后，与是 填“串”或“并”联的，电流表测量的是通过 填“干路”“”或“”的电流，电流表的指针偏转情况如图乙所示，电流表的示数为 A.
三、作图题（本大题共3小题，共6.0分）
按图甲所示的电路图用笔画线代替导线连接图乙的实物图．
如下图所示，用笔画线代替导线完成电路．要求：两灯并联，开关控制干路，电流表测量干路电流，导线不能交叉．

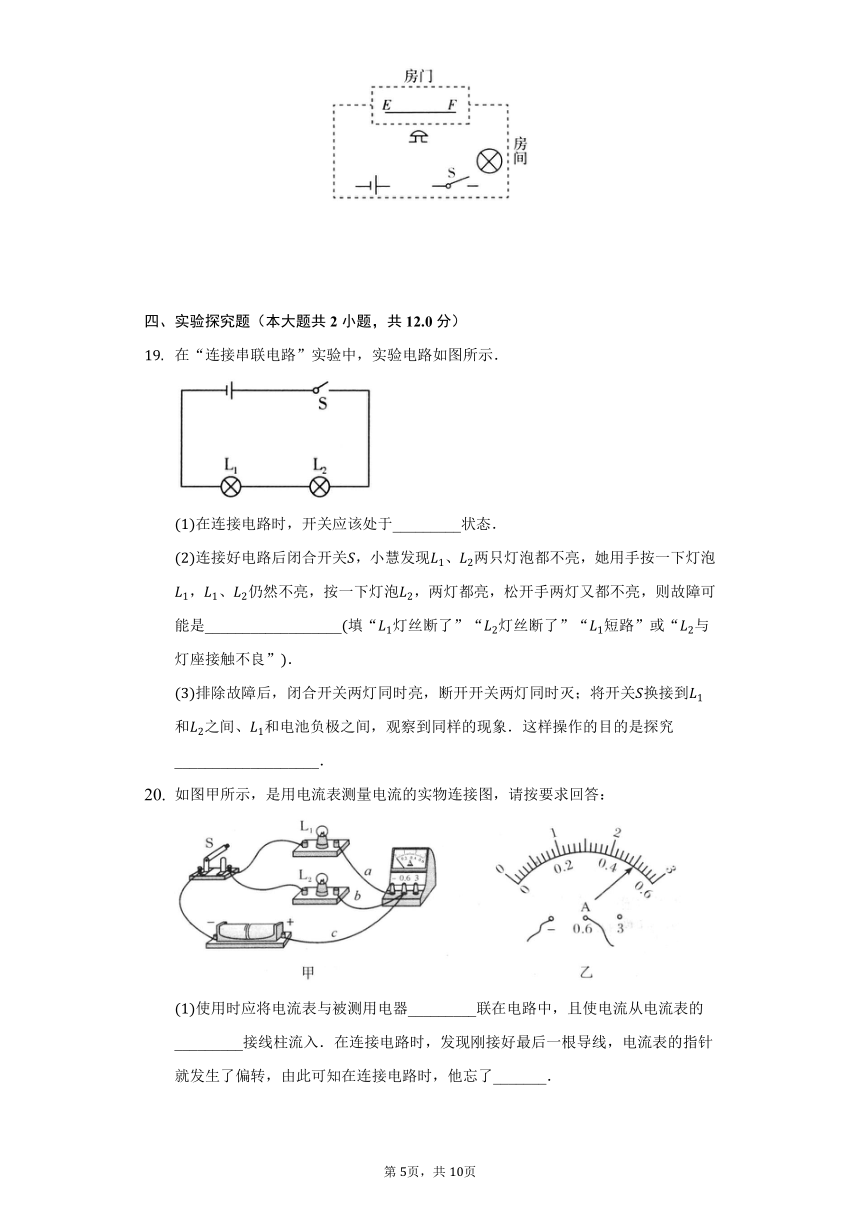

设计一个自动防盗报警电路．要求：晚间开关闭合后，指示灯亮，电铃不响；当房门被打开时，细导线被扯断，灯亮并且电铃发声自动报警．请你按要求连接如图所示的电路元件．
四、实验探究题（本大题共2小题，共12.0分）
在“连接串联电路”实验中，实验电路如图所示．
在连接电路时，开关应该处于_________状态．
连接好电路后闭合开关，小慧发现、两只灯泡都不亮，她用手按一下灯泡，、仍然不亮，按一下灯泡，两灯都亮，松开手两灯又都不亮，则故障可能是__________________填“灯丝断了”“灯丝断了”“短路”或“与灯座接触不良”．
排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关换接到和之间、和电池负极之间，观察到同样的现象．这样操作的目的是探究___________________．
如图甲所示，是用电流表测量电流的实物连接图，请按要求回答：
使用时应将电流表与被测用电器_________联在电路中，且使电流从电流表的_________接线柱流入．在连接电路时，发现刚接好最后一根导线，电流表的指针就发生了偏转，由此可知在连接电路时，他忘了_______．
如图甲中电流表测量的是通过灯_________填“”或“”的电流．如果电流表的读数如图乙所示，则电流表测出的电流是________．
如果要用电流表测通过和的总电流，且只允许移动一根导线，应将导线_________填“”“”或“”的右端接在电流表的_________填“”“”或“”接线柱上．
答案和解析
1.【答案】
【解析】毛皮与橡胶棒摩擦，这个过程橡胶棒得到电子，带负电，电子发生了转移，不是创造了电子，错，B正确；
用带负电的橡胶棒去接触验电器的金属球时，橡胶棒上部分电子会转移到验电器上，验电器的金属球和两个金属箔片都带上了负电，由于同种电荷相互排斥，故两个金属箔片会张开，、错．
2.【答案】
【解析】由题可知，丙带正电荷，与乙相斥，则乙带正电荷；乙与甲相吸，则甲可能带负电荷，也可能不带电，故选C．
3.【答案】
【解析】略
4.【答案】
【解析】 通常情况下，塑料安全帽、布手套、橡胶鞋不容易导电，属于绝缘体，钢尺容易导电，属于导体，D正确．
5.【答案】
【解析】 用毛皮摩擦过的橡胶棒带负电，橡胶棒与轻质小球排斥，说明橡胶棒与轻质小球带同种电荷，即轻质小球也带负电，故选B．
6.【答案】
【解析】 闭合时，电源的正、负极用导线直接连接了，电源发生了短路，因此，电源会被烧坏，用电器因没有电流通过而不会被烧坏．故选D．
名师点睛
电源短路是指不经用电器直接用导线将电源两极连接起来的电路，发生电源短路时，电路中电流很大，因此电源和短路部分的导线都有可能被烧坏，但是，用电器中几乎没有电流通过，因此电路中的用电器不会被烧坏．
7.【答案】
【解析】排气扇和照明灯能独立工作，说明两者并联，各由一个开关控制，故D对．
8.【答案】
【解析】图中，当闭合、断开时，灯泡不亮，不符合题意；
图中，当闭合、断开时，灯泡亮，不符合题意；
图中，当闭合、断开时，两灯泡都亮，不符合题意．
9.【答案】
【解析】略
10.【答案】
【解析】解：
该电路是三个灯泡并联组成；电流表测的是和电流之和，测的是与电流之和，测的是电流．据此结合并联电路电流规律分析计算．
11.【答案】从云层到避雷针
【解析】略
12.【答案】异种电荷相互吸引
相反

【解析】固体粉末涂料带负电荷，工件带正电荷，由于异种电荷相互吸引，所以涂料会被吸附在工件上．物理学规定正电荷定向移动的方向为电流的方向，所以该电流的方向与涂料微粒的运动方向相反．
13.【答案】吸引轻小物体；
同；
电子；

【解析】略
14.【答案】负
同种电荷相互排斥
转移

【解析】略
15.【答案】串
干路

【解析】略
16.【答案】
【解析】略
17.【答案】
【解析】略
18.【答案】
【解析】 开关闭合后，若导线完好则灯亮电铃不响；而当导线被扯断后灯亮且电铃响，说明导线和电铃并联，导线完好时，电铃被短路．从电源正极依次串联开关、灯泡以及电铃回到电源负极，然后将并联在电铃两端，如答案图所示．
19.【答案】断开 与灯座接触不良 在串联电路中开关的作用与位置的关系
【解析】略
20.【答案】串；正；断开开关
；
；一
【解析】略
