第十三章　电磁感应与电磁波初步
本章小结
知识网络

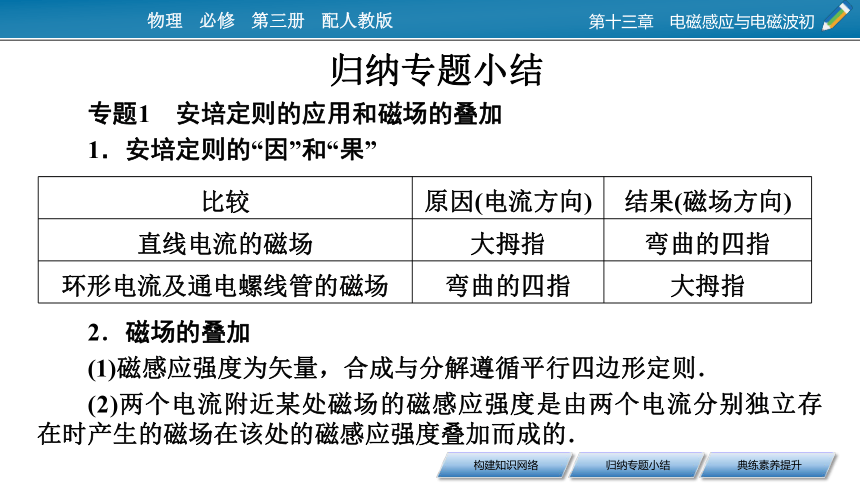

专题1　安培定则的应用和磁场的叠加
1．安培定则的“因”和“果”
比较 原因(电流方向) 结果(磁场方向)
直线电流的磁场 大拇指 弯曲的四指
环形电流及通电螺线管的磁场 弯曲的四指 大拇指
归纳专题小结
2．磁场的叠加
(1)磁感应强度为矢量，合成与分解遵循平行四边形定则．
(2)两个电流附近某处磁场的磁感应强度是由两个电流分别独立存在时产生的磁场在该处的磁感应强度叠加而成的．

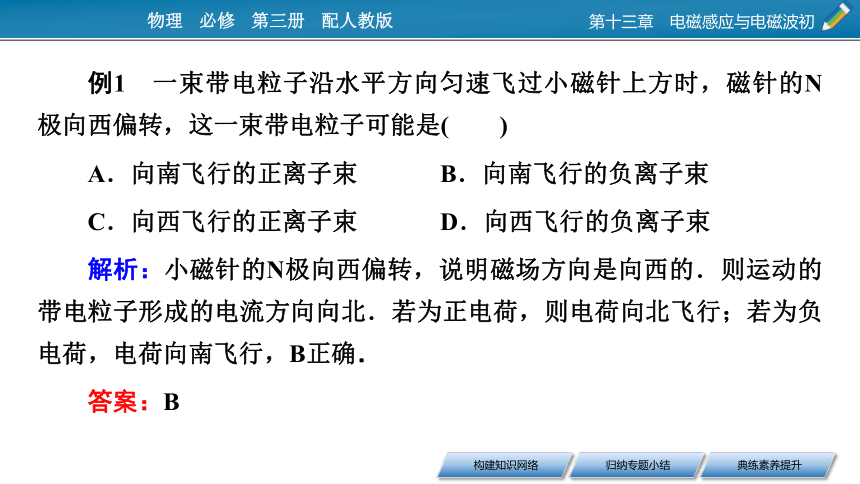

例1　一束带电粒子沿水平方向匀速飞过小磁针上方时，磁针的N极向西偏转，这一束带电粒子可能是(　　)
A．向南飞行的正离子束 B．向南飞行的负离子束
C．向西飞行的正离子束 D．向西飞行的负离子束
解析：小磁针的N极向西偏转，说明磁场方向是向西的．则运动的带电粒子形成的电流方向向北．若为正电荷，则电荷向北飞行；若为负电荷，电荷向南飞行，B正确．
答案：B
B
答案：B
专题2　磁通量
1．定义
在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积．
2．公式：Φ＝BS
适用条件：(1)匀强磁场；(2)S为垂直磁场的有效面积．
3．矢标性：磁通量的正、负号不表示方向，磁通量是标量．
A
专题3　电磁感应现象的判断
1．磁通量发生变化的三种常见情况
(1)磁场强弱不变，回路面积改变；
(2)回路面积不变，磁场强弱改变；
(3)回路面积和磁场强弱均不变，但二者的夹角发生改变．
2．判断电磁感应现象是否发生的一般流程
解析：A中线圈没闭合，无感应电流；B中磁通量增大，有感应电流；C中导线在圆环的正上方，不论电流如何变化，穿过线圈的磁通量恒为零，无感应电流；D中的磁通量变化，有感应电流．故B、D正确．
答案：BD
1．[科学思维](多选)以下关于辐射强度与波长的关系的说法正确的是(　　)
A．物体在某一温度下只能辐射某一固定波长的电磁波
B．当铁块呈现黑色时，说明它的温度不太高
C．当铁块的温度较高时会呈现赤红色，说明此时辐射的电磁波中该颜色的光强度最强
D．早、晚时分太阳呈现红色，而中午时分呈现白色，说明中午时分太阳温度最高
典练素养提升
BC
【解析】由辐射强度随波长变化关系图知：随着温度的升高各种波长的波的辐射强度都增加，而热辐射不是仅辐射一种波长的电磁波．故B、C正确．
2．[模型建构、科学推理]如图所示，将一根刨光的圆木柱固定在一个木制的圆盘底座C上，将两个内径略大于圆木柱直径、质量均为m的磁环A、B套在圆木柱上，且同名磁极相对，结果磁环A悬浮后静止．已知重力加速度为g．这时磁环B对底座C的压力FN的大小为(　　)
A．FN＝mg　
B．FN＝2mg
C．FN>2mg　
D．mg【答案】B
【解析】以A、B整体为研究对象，由平衡条件可知，C对B的支持力为2mg，再由牛顿第三定律知，B对C的压力大小也是2mg，B正确．
3．[科学推理](多选)关于紫外线的作用和特性，下列说法正确的是(　　)
A．一切物体都在不停地辐射紫外线
B．紫外线能杀菌消毒是因为紫外线具有较高的能量，可以穿透细胞膜
C．紫外线具有较强的穿透能力，可以穿透人的皮肤、破坏内脏器官
D．紫外线具有荧光作用
【答案】BD
【解析】一切物体都在不停地辐射红外线，A错误．紫外线具有较高的能量，能破坏细胞核中的物质，可以用来杀菌消毒，B正确．紫外线穿透能力不强，不会穿透人的皮肤破坏内脏器官，C错误．紫外线具有荧光效应，用于设计防伪，D正确．
4．[科学推理]对磁现象的研究中有一种“磁荷观点”，人们假定，在N极上聚集着正磁荷，在S极上聚集着负磁荷，由此可以将磁现象与电现象类比，引入相似的概念，得出一系列相似的定律，例如磁的库仑定律、磁场强度等．在磁荷观点中磁场强度定义为：磁场强度的大小等于点磁荷在该处所受磁场力与点磁荷所带磁荷量的比值，其方向与正磁荷在该处所受磁场力方向相同，若用H表示磁场强度，F表示点磁荷所受磁场力，qm表示磁荷量，则磁场强度可以表示为 ．
D
5．[模型建构、科学推理]在一段时间里，法拉第记下了大量实验失败的日记，然而他却一如既往，没有放弃追求，坚信既然“电能生磁”，那么“磁也一定能产生电”．正是在这种执着的追求中，1831年法拉第终于获得了成功．他制作了两个线圈，分别绕在铁环上，一个线圈与伏特电池连接，另一个线圈的两端用一根铜线连接起来，这根铜线的下方放有一根小磁针．法拉第在实验中发现，当开关接通或断开的刹那间，小磁针都发生微小摆动，而在电流稳定不变时，即使所通电流很大，小磁针也不发生任何摆动．这就是人类发现电磁感应现象的最初实验，它是物理学上一个重要的里程碑．
问题：小磁针偏转是什么原因导致的？为什么电流稳定不变时小磁针不偏转？
【答案】感应电流的磁场使小磁针偏转．电流稳定时铁环中的磁通量不发生变化，在无电源的线圈中不能产生感应电流．
