第十五章 电流和电路
第2节 电流和电路
初中物理九上（人教版）
目录
一、电流
二、电路的构成
了解电路的组成部分和各部分的作用
学习目标
1
2
3
知道电流形成的原因及其方向的规定；
了解电流形成的条件；
课程导入
电与我们的生活息息相关，我们的生活离不开电。
夜晚灯光照亮黑夜，，电灯能给黑夜带来光明，空调可以使冬天温暖、夏天凉爽……，大家有没有度过没有电的一天？

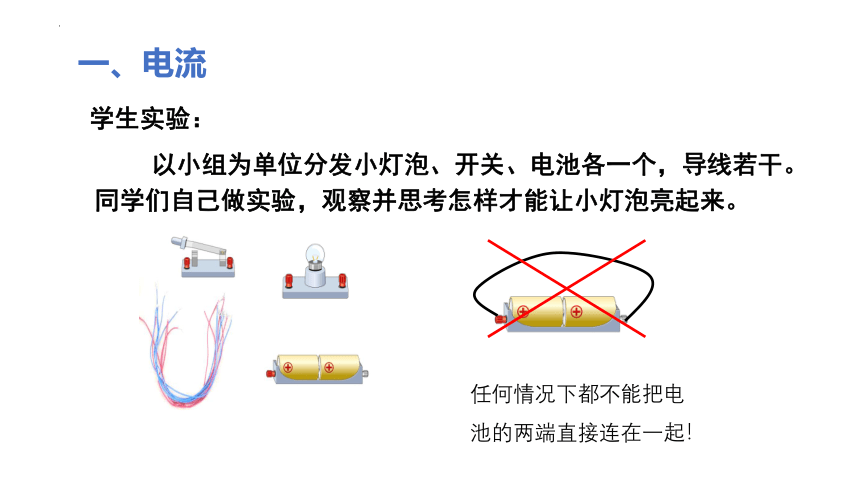

学生实验：
一、电流
以小组为单位分发小灯泡、开关、电池各一个，导线若干。同学们自己做实验，观察并思考怎样才能让小灯泡亮起来。
任何情况下都不能把电池的两端直接连在一起！

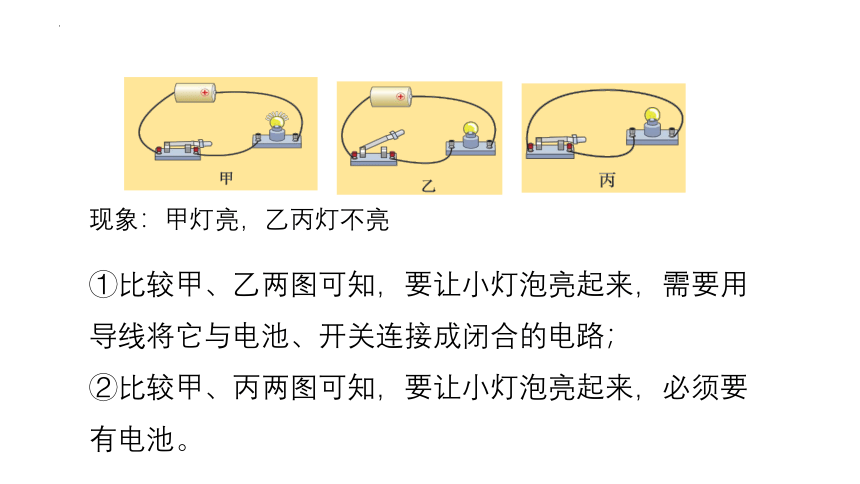

①比较甲、乙两图可知，要让小灯泡亮起来，需要用导线将它与电池、开关连接成闭合的电路；
②比较甲、丙两图可知，要让小灯泡亮起来，必须要有电池。
现象：甲灯亮，乙丙灯不亮

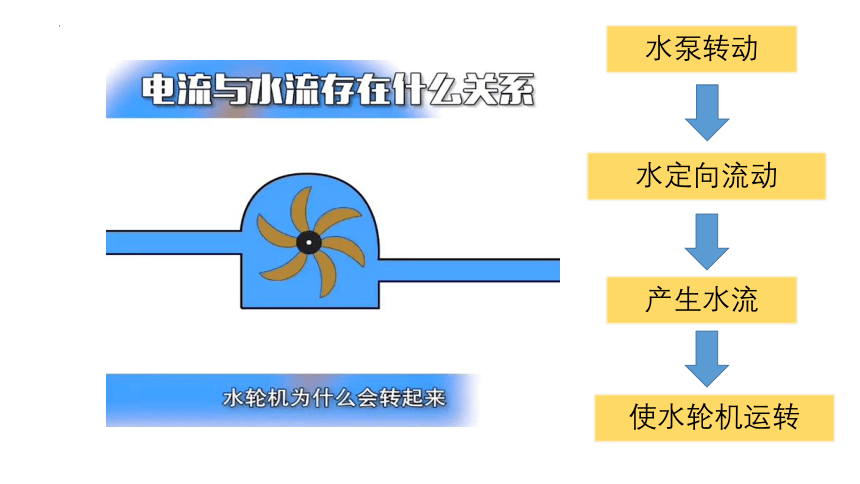

水泵转动
水定向流动
产生水流
使水轮机运转

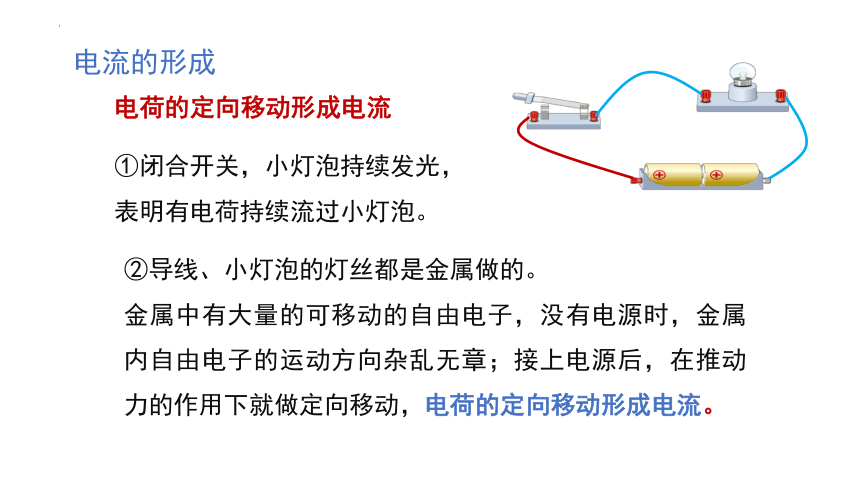

电流的形成
电荷的定向移动形成电流
①闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
②导线、小灯泡的灯丝都是金属做的。
金属中有大量的可移动的自由电子，没有电源时，金属内自由电子的运动方向杂乱无章；接上电源后，在推动力的作用下就做定向移动，电荷的定向移动形成电流。
自由电子
未通电时自由电子的移动杂乱无章
通电后自由电子定向移动，形成电流

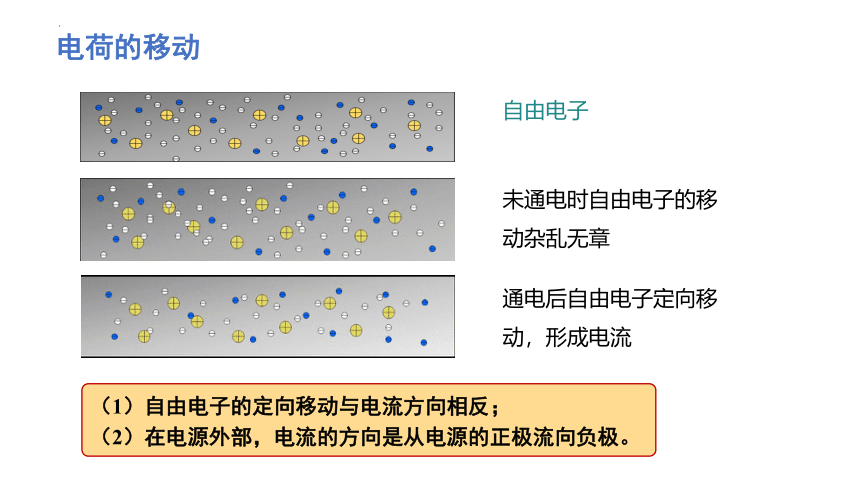

电荷的移动
（1）自由电子的定向移动与电流方向相反；
（2）在电源外部，电流的方向是从电源的正极流向负极。
要有电源
开关要闭合
电路中电流形成的条件：（1）有电源；（2）电路要闭合.
闭合开关后，灯泡不亮。加上电池后，灯泡亮。
电源外部电流的方向
正极
用电器
负极
电源内部电流的方向是：
由电源负极流向正极
发光二极管是一种电子元件，简称LED。它的两根引脚中较长的为正极。当电流由正极经过LED流向负极时，LED发光，表明它处于导通状态；反之，电流不能反向通过，使其断路LED不发光。所以，根据其发光与否，可以判断电路中是否有电流及电流的方向。
二、电路的构成
1. 电路
（1）电路就是用导线把电源、用电器、开关连接起来组成的电流通路。 （2）一个简单的电路包括电源、用电器、开关和导线四种基本的电路元件
示例 作用
电源 发电机、干电池、 蓄电池 将其他形式的能转化为电能
用电器 灯泡、电风扇、 电视机 将电能转化为其他形式的能
导线 铜导线、铝导线 连接电路中各电学元件，组成电流的路径
开关 拉线开关、按钮开关 控制电路的通断
电源
提供电能的装置
用电器
消耗电能的装置
导线
电流的通道
开关
控制电路的通、断
同学们;了解电路中各元件的作用
了解各组成元件
干电池
氧化银电池
蓄电池
按钮开关
声控开关
空气开关
电脑
电烤箱
电风扇
同学们能分类，
这些元件属于哪一类吗
我们把由电源、用电器、导线、开关组成的能使电流可以流过的闭合路径叫做电路。
二、电路的构成
2.电路组成
电源
导线
用电器
开关
课堂总结
电
流
电
路
的
构
成
电流
电路的构成
方向：正电荷定向移动的方向
形成条件：有电源，是通路
构成：电源、开关、导线、用电器
电路元件 的作用
1．下列说法中正确的是（ ）
A．电源是使电路中有持续电流的装置
B．干电池、蓄电池、发电机、电动机都是电源
C．电流方向从干电池的负极经过灯泡流到正极
D．用导线把开关、电灯连接起来就组成完整的电路
2. 关于电流的形成，说法正确的是（　　）
A．电荷的运动形成电流
B．电子的定向移动不能形成电流
C．只有正电荷的定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
当堂训练
3．下列说法中正确的是（　　）
A．正电荷的定向移动形成电流
B．有电源就有电流
C．人们把正电荷定向移动的方向规定为电流的方向
D．金属导体中电流的方向和自由电子实际移动方向相同
4. 简单电路是电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的_______；充电宝给手机充电时，充电宝相当于简单电路中的_______。
5．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会滚向一侧，使电路断开，起到保护电扇的作用。由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关 B．导线
C．电源 D．用电器
