教科版（2017秋）四下第二单元 电路 知识整理课件（11张PPT）

(共11张PPT)
第二单元

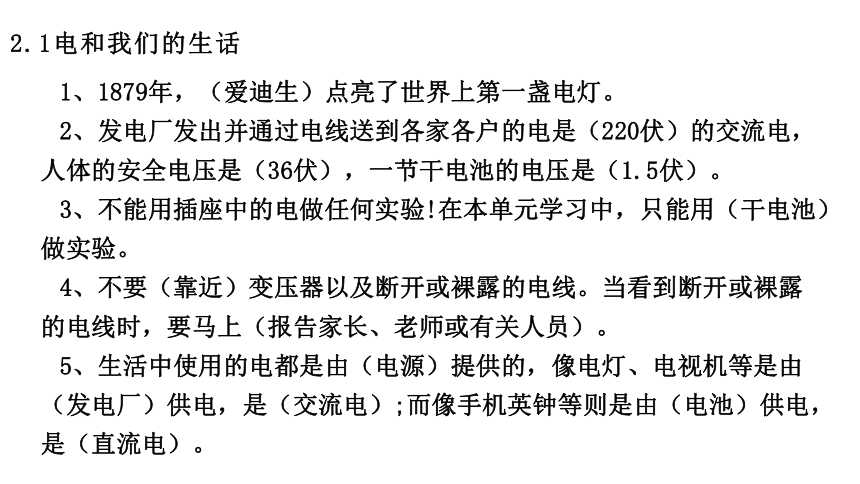

2.1电和我们的生话
1、1879年，（爱迪生）点亮了世界上第一盏电灯。
2、发电厂发出并通过电线送到各家各户的电是（220伏）的交流电，人体的安全电压是（36伏），一节干电池的电压是（1.5伏）。
3、不能用插座中的电做任何实验!在本单元学习中，只能用（干电池）做实验。
4、不要（靠近）变压器以及断开或裸露的电线。当看到断开或裸露的电线时，要马上（报告家长、老师或有关人员）。
5、生活中使用的电都是由（电源）提供的，像电灯、电视机等是由（发电厂）供电，是（交流电）;而像手机英钟等则是由（电池）供电，是（直流电）。

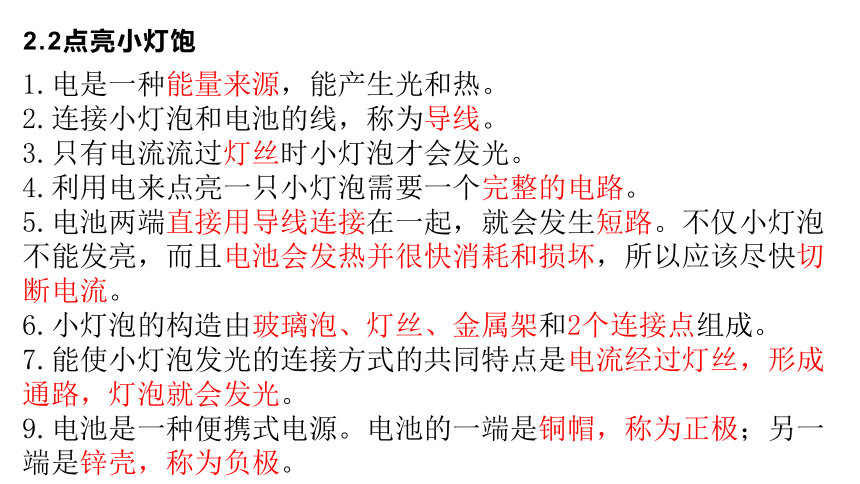

2.2点亮小灯饱
1.电是一种能量来源，能产生光和热。
2.连接小灯泡和电池的线，称为导线。
3.只有电流流过灯丝时小灯泡才会发光。
4.利用电来点亮一只小灯泡需要一个完整的电路。
5.电池两端直接用导线连接在一起，就会发生短路。不仅小灯泡不能发亮，而且电池会发热并很快消耗和损坏，所以应该尽快切断电流。
6.小灯泡的构造由玻璃泡、灯丝、金属架和2个连接点组成。
7.能使小灯泡发光的连接方式的共同特点是电流经过灯丝，形成通路，灯泡就会发光。
9.电池是一种便携式电源。电池的一端是铜帽，称为正极；另一端是锌壳，称为负极。

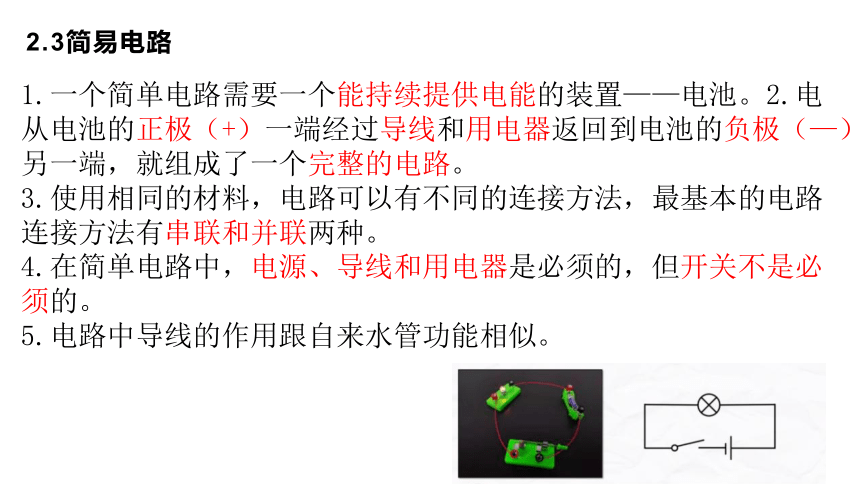

2.3简易电路
1.一个简单电路需要一个能持续提供电能的装置——电池。2.电从电池的正极（+）一端经过导线和用电器返回到电池的负极（—）另一端，就组成了一个完整的电路。
3.使用相同的材料，电路可以有不同的连接方法，最基本的电路连接方法有串联和并联两种。
4.在简单电路中，电源、导线和用电器是必须的，但开关不是必须的。
5.电路中导线的作用跟自来水管功能相似。

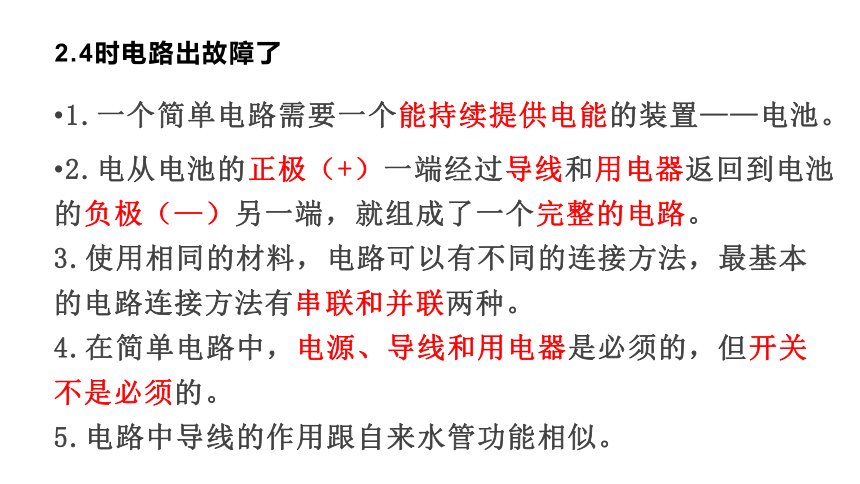

2.4时电路出故障了
1.一个简单电路需要一个能持续提供电能的装置——电池。
2.电从电池的正极（+）一端经过导线和用电器返回到电池的负极（—）另一端，就组成了一个完整的电路。
3.使用相同的材料，电路可以有不同的连接方法，最基本的电路连接方法有串联和并联两种。
4.在简单电路中，电源、导线和用电器是必须的，但开关不是必须的。
5.电路中导线的作用跟自来水管功能相似。
2.4时电路出故障了
1.利用电来点亮小灯泡需要一个完整的电路(通道)。电路出故障了，电流就会中断。
2.检测故障电路的方法：第一种，检查法，直接检查电路中的连接是否完好；第二种，替换法，用没有故障的灯泡、电池、导线来替换电路中的材料（需要材料多，成本较高）；第三种，电路检测器。
3.电路检测器是一个简单电路，由电池、小灯泡和若干导线组合而成。
4.电路检测器只适合电池类电路，但不能检测220V的家用电路。
5.使用电路检测器时，先检查电路各部分是否接上，再使用电路检测器。
6.使用前先检测电路检测器是否破损，只要将两个检测头接触一下即可，如果灯亮说明可以正常使用。
7.检测前，先把故障电路中的干电池从电池盒中取出。
8.检测时，不需要逐个拆除检测，可以直接在电路中逐一进行检测，如果灯亮说明正常。
9.检测小灯泡时，只要检测小灯泡的两个连接点即可。
2.5里面是怎样连接的
1.如果电能从一点流到另一点，这两点之间就构成一个电的通路，否则就是断路。
2.用电路检测器检测接线柱之间是通路还是断路。
3.检测电路前，先自测，将电路检测器的两个检测头接触一下，以检测它能否正常工作；为保证检测的准确性，需要检测至少两次。
4.在一个真正的电路中，有不同连接方法组成的电路。
2.6导体和绝缘体
1.有的物质容易导电，这样的物质叫做导体，一般情况下多数金属属于导体，还有人体和水也属于导体;有的物质不容易导电，这样的物质叫做绝缘体，绝缘体包括塑料、布、纸张等。
2.导电性是材料的基本属性之一。
3.检测材料是否容易导电，可以借用电路检测器进行检测。
4.我们利用绝缘体阻止电流到人们不需要的地方，因此我们要好好保护这些绝缘体。
5.电线外面用塑料包裹，是因为塑料为绝缘体。
6.不要用湿布擦拭电器、插座和开关，也不能用湿的手触摸它们。
2.7电路中的开关
1.开关可以用来连接或断开电路，控制电路中电器元件的工作状态。
2.开关进行电路连接和断开的部分需要用金属来做导体，而其他地方必须用绝缘体如塑料、木头等来做。
3.常见的开关有遥控开关、闸刀开关、按压开关、旋钮开关和拉线开关等。
2.8模拟安装照明电路
1.一个简单电路的构成需要电池、导线、灯泡等元件。
2.开关可以控制电流的通和断。
3.工程设计全过程包括明确问题、确定方案、设计制作、改进完善。
