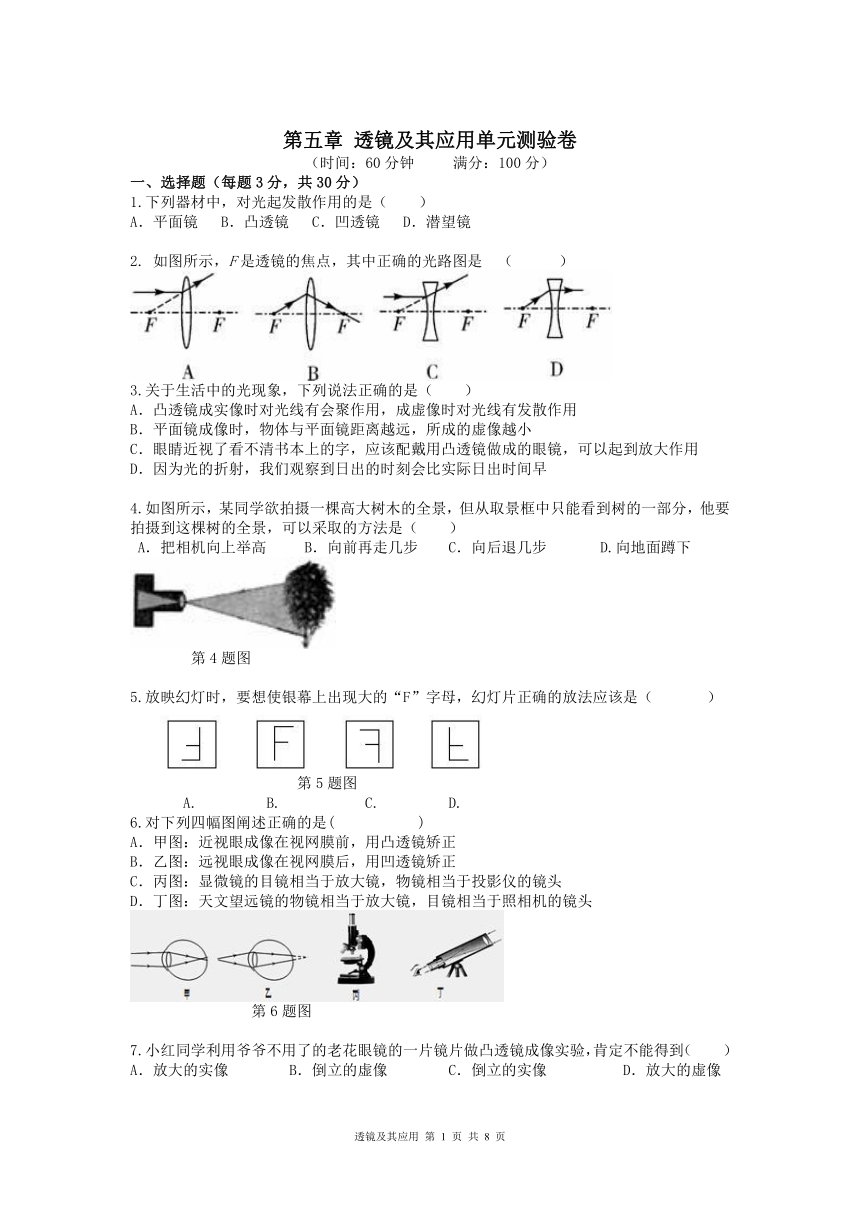

透镜及其应用单元测验卷
(时间:60分钟 满分:100分)
一、选择题(每题3分,共30分)
1.下列器材中,对光起发散作用的是(  )
A.平面镜 B.凸透镜 C.凹透镜 D.潜望镜
2. 如图所示,F是透镜的焦点,其中正确的光路图是 ( )
3.关于生活中的光现象,下列说法正确的是(  )
A.凸透镜成实像时对光线有会聚作用,成虚像时对光线有发散作用
B.平面镜成像时,物体与平面镜距离越远,所成的虚像越小
C.眼睛近视了看不清书本上的字,应该配戴用凸透镜做成的眼镜,可以起到放大作用
D.因为光的折射,我们观察到日出的时刻会比实际日出时间早
4.如图所示,某同学欲拍摄一棵高大树木的全景,但从取景框中只能看到树的一部分,他要拍摄到这棵树的全景,可以采取的方法是(  )
A.把相机向上举高 B.向前再走几步 C.向后退几步 D.向地面蹲下
第4题图
5.放映幻灯时,要想使银幕上出现大的“F”字母,幻灯片正确的放法应该是( )

第5题图
   A. B. C. D.
6.对下列四幅图阐述正确的是( )
A.甲图:近视眼成像在视网膜前,用凸透镜矫正
B.乙图:远视眼成像在视网膜后,用凹透镜矫正
C.丙图:显微镜的目镜相当于放大镜,物镜相当于投影仪的镜头
D.丁图:天文望远镜的物镜相当于放大镜,目镜相当于照相机的镜头
第6题图
7.小红同学利用爷爷不用了的老花眼镜的一片镜片做凸透镜成像实验,肯定不能得到(  )
放大的实像 B.倒立的虚像 C.倒立的实像 D.放大的虚像
8.如图是探究凸透镜成像规律时观察到的现象,下列光学仪器中成像原理与其相同的是( )
A.放大镜 B.幻灯机 C.照相机 D.近视眼镜
第8题图 第9题图
将一玩具鹦鹉(如图甲)紧靠凸透镜,然后逐渐远离的过程中,通过凸透镜观察到三个不同的像(如图乙),则三个像出现的先后顺序是( )
A. ③ ② ① B.③ ① ② C.② ③ ① D.② ① ③
10.在“探究凸透镜成像的规律”时,将点燃的蜡烛放在距凸透镜30cm处,在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。则下列相关说法正确的是( )
①光屏上成倒立、放大的实像
②照相机是利用这一成像原理工作的
③该透镜的焦距f一定满足8cm<f<15cm
④将近视镜片放在蜡烛和凸透镜之间,要使光屏上出现清晰的像,光屏应靠近透镜
A. 只有①和③ B. 只有②和④ C. 只有②和③ D. 只有①和④
填空题(每空1分,共24分)
11.如图所示,表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径,由图可知甲透镜应是____透镜,乙透镜应是____透镜.(均选填“凹”或“凸”);在防盗门上安装一只“猫眼”,屋内的人通过“猫眼”能看清屋外的人是一个正立、缩小的像,由此判断这个“猫眼”由 透镜(选填“甲”或“乙”)制成。
第11题图 第12题图
第13题图
12.为了测量凸透镜焦距,他让一束平行光正对射向该透镜,须调节光屏位置直到在屏上得一个最亮、________的光斑,如图是调节完成的状态,该透镜焦距f=__________cm,这个实验也证明凸透镜对光线具有__________作用.
13.如图甲所示是一款具有摄像功能的手机,通过镜头所成的像是倒立缩小的  (选填“实像”或“虚像”).小明借助自拍杆用手机自拍(如图乙),与直接拿手机自拍相比,可以增大物距,使像  (选填“变大”或“变小”),从而  (选填“增大”或“减小”)取景范围,取得需要的拍摄效果.

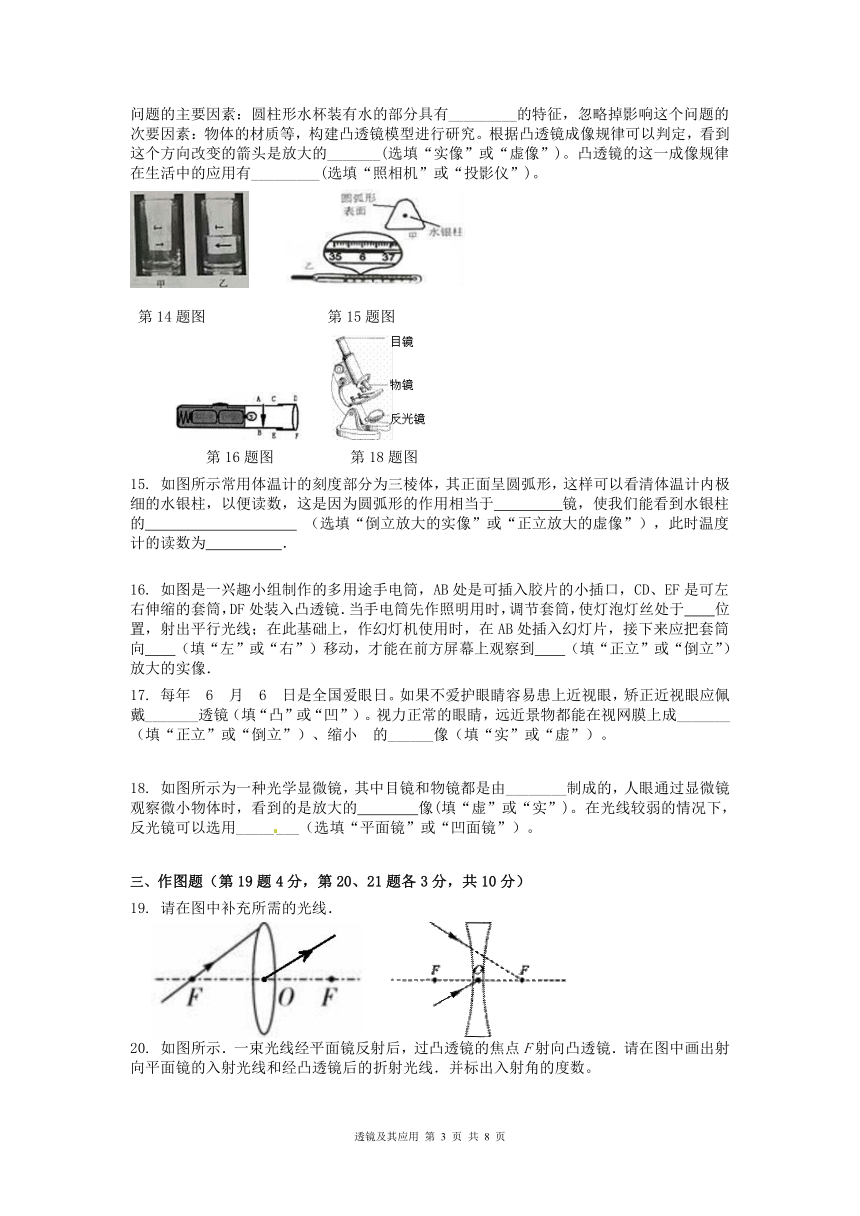

14.如图甲所示,在圆柱体水杯后面放一张画有箭头的纸条。往杯中倒入适量水,透过水杯,看到一个箭头改变了方向(如图乙)。这是为什么呢?要解决这个问题,首先应抓住影响这个问题的主要因素:圆柱形水杯装有水的部分具有_________的特征,忽略掉影响这个问题的次要因素:物体的材质等,构建凸透镜模型进行研究。根据凸透镜成像规律可以判定,看到这个方向改变的箭头是放大的_______(选填“实像”或“虚像”)。凸透镜的这一成像规律在生活中的应用有_________(选填“照相机”或“投影仪”)。
第14题图 第15题图
第16题图 第18题图
如图所示常用体温计的刻度部分为三棱体,其正面呈圆弧形,这样可以看清体温计内极细的水银柱,以便读数,这是因为圆弧形的作用相当于   镜,使我们能看到水银柱的   (选填“倒立放大的实像”或“正立放大的虚像”),此时温度计的读数为   .
如图是一兴趣小组制作的多用途手电筒,AB处是可插入胶片的小插口,CD、EF是可左右伸缩的套筒,DF处装入凸透镜.当手电筒先作照明用时,调节套筒,使灯泡灯丝处于  位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向  (填“左”或“右”)移动,才能在前方屏幕上观察到  (填“正立”或“倒立”)放大的实像.
每年 6 月 6 日是全国爱眼日。如果不爱护眼睛容易患上近视眼,矫正近视眼应佩戴_______透镜(填“凸”或“凹”)。视力正常的眼睛,远近景物都能在视网膜上成_______(填“正立”或“倒立”)、缩小 的______像(填“实”或“虚”)。
如图所示为一种光学显微镜,其中目镜和物镜都是由________制成的,人眼通过显微镜观察微小物体时,看到的是放大的 像(填“虚”或“实”)。在光线较弱的情况下,反光镜可以选用________(选填“平面镜”或“凹面镜”)。
作图题(第19题4分,第20、21题各3分,共10分)
请在图中补充所需的光线.
如图所示.一束光线经平面镜反射后,过凸透镜的焦点F射向凸透镜.请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线.并标出入射角的度数。
完成图中的光路,并标出A点的像A′。
四、实验题(每空1分,共18分)
22.在“探究凸透镜成像规律”的实验中:
甲 乙

(1)如图甲,平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距f=______cm:实验前应调节烛焰、凸透镜、光屏三者的中心,使它们在_____________高度上。
(2)实验过程中,当蜡烛与凸透镜的距离如图乙所示时,在光屏上可得到一个清晰的倒立、______的实像,生活中利用这个规律制成的光学仪器是______。
(3)实验时,由于实验时间较长,蜡烛变短,烛焰的像在光屏上的位置会向___(选填“上”或“下”)
方移动。
(4)如图丙,在烛焰和凸透镜之间放一副眼镜,发现光屏上的像由清晰变模糊了,将光屏向透镜移动适当距离后光屏上再次呈现清晰的像,则该眼镜是______眼镜选填“近视”或“远视”。
23.如图所示在“探究凸透镜成像”的实验中,凸透镜焦距为15cm.
实验前应首先调整蜡烛、凸透镜、光屏,使烛焰、凸透镜、光屏三者中心大致在同一高度,其目的是____________________。
调节蜡烛到透镜的距离如图所示,光屏应该在______区域范围内移动,才可以得到清晰的像;
(3)固定凸透镜的位置,使蜡烛远离凸透镜,则发现像变得模糊了,这时应适当向____(选填“左”或“右”)移动光屏,才能重新得到清晰的像.
(4)若实验中将光屏换成平面镜,则从侧面____(选填“能”或“不能”)看到清晰、倒立的烛焰像.
(5)该实验方案成像不稳定,读取物距和像距的数据不方便,请对该针对这些问题,提出两条改进措施:①_____________________________________________;
②_____________________________________________;
24.在探究凸透镜成像规律时,如图甲所示,将A凸透镜固定在光具座上35cm刻线处,将点燃的蜡烛放置在光具座上5cm刻线处,移动光屏,使烛焰在光屏上成清晰的像,由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示;接着他保持蜡烛的位置不变,将凸透镜A换为凸透镜B并保持位置不变,移动光屏,使烛焰在光屏上成清晰的像,如图丙所示.
(1)请根据上述实验现象和凸透镜成像规律判断:凸透镜A的焦距是 cm,凸透镜A的焦距_____凸透镜B的焦距(选填“大于”、“小于”或“等于”).
(2)在甲图中,保持凸透镜不动,把蜡烛向右移动5cm,要想在光屏上再次得到清晰的像,应该把光屏向_____(选填“左”、“右”)移动一段距离,像将 (选填“变大”、“变小”或“不变”).
(3)图丙所示的实验现象可以说明 的成像特点(选填“照相机”、“幻灯机”或“放大镜”);若将远视眼镜放在蜡烛与凸透镜之间,光屏上原来清晰的像变模糊了,若保持凸透镜和光屏的位置不动,应使蜡烛 (选填“靠近”、“远离”)凸透镜,则又能在光屏上看到蜡烛清晰的像.
五、综合题(每空1分,共18分)
25. 阅读所给材料并回答问题
人类和某些动物的眼睛很像一架照相机,眼球内的晶状体相当于一个凸透镜,视网膜相当于光屏,我们看物体时,是通过睫状体的伸缩来调节晶状体的弯曲程度,改变晶状体的焦距,使不同远近的物体都能在像距相同的视网膜上生成清晰的倒立实像。
眼睛与照相机的不同之处是:人的眼睛是通过调节焦距来获得清晰的像,普通照相机是通过改变像距使像变清晰。
由眼睛的调节作用所能看清的最远点,叫远点,正常眼的远点在极远处,眼睛所能看清的最近的点,叫近点,正常眼的近点约距眼睛10 cm,看物体时间较长也不易感到疲劳的距离叫明视距离,正常眼的明视距离为25 cm,从眼的光心向物体两端所引的两条直线的夹角叫视角,视角越大,对物体的观察就越清楚。
问题:
人眼看到的像是________的________像;人的眼球相当于一个可以调节_________(选填“焦距”或“像距”)的“照相机”;
(2)正常眼睛的观察距离为________,最佳观察距离为________。
(3)某人视力正常,当他把细线穿入绣花针的针眼时,应把线和针放在________ cm处穿线最合适。
(4)某人视力正常,当他用镜子长时间仔细观察自己的脸部时,应当把镜子拿到离眼睛________ cm处最为合适。
(5)照镜子时,当人远离镜子,镜中的像大小________,但是镜中的像对眼睛所成的视角_________(均选填“变大”“变小”或“不变”)。
26. 小明发现:水滴可使平行光发生如图17中(1)、(2)所示的变化,说明水滴对光有_______作用,且水滴变凸,其焦距 (选填“变小”、“不变”或“变大”).把写有“爱物理”字样的纸条先后放在左右两水滴下方的桌面上,小明从水滴上方看到的像如图17中(3)、(4)所示,这种放大功能类似于 (选填“放大镜”或“投影仪”),且水滴变凸,其放大功能 (选填“变小”、“不变”或“变大”).

荷兰显微镜学家列文 虎克(1632-1723)当年也有类似发现,他制作玻璃球以观察青蛙卵.用高温火焰加热玻璃棒的一端使其______(填物态变化名称),其过程中温度变化如图17中(5)所示,由此可知玻璃是 ____ (选填“晶体”或“非晶体”);用镊子将液态玻璃球取下并使其自然冷却_______(填物态变化名称)成固态玻璃球;透过玻璃球观察直径为1.0mm的青蛙卵,所成的像与刻度尺比对情况如图17中(7)所示,则该青蛙卵像的直径为 cm,此时该玻璃球的放大倍数为 倍.
第五章 透镜及其应用 单元测验卷
1.C 2.C 3.D 4.C 5.A 6.C 7.B 8.C 9.C 10.C
11.凹 凸 甲;12.最小 11.0 会聚;13.实像 变小 增大;14.凸透镜 实像 投影仪;
15. 凸透 正立放大的虚像 36.7℃ ;16.焦点 右 倒立;17.凹 倒立 实;18.凸透 虚 凹面镜
19.如图1所示 20.如图2所示 21.如图3所示
22.(1)10.0 同一水平 (2)放大 投影仪 (3)上(4)远视
23.(1)使得像成在光屏中央 (2)③ (3)左(4)能
(5)①换用F形状的LED光源进行实验;②把零刻度设置在凸透镜处;
24.(1)10 小于 (2)右 变大(3)投影仪 靠近
25.(1)倒立缩小 实;焦距(2)无穷远 25cm (3)10 (4)25(5)不变 变小 26.会聚 变小 放大镜 变大 熔化 非晶体 凝固 1.00 10
