人教版 八年级物理上册 第一章 机械运动 专题——图象法（速度） 课件（20张PPT）

(共20张PPT)
专 题——图 象 法

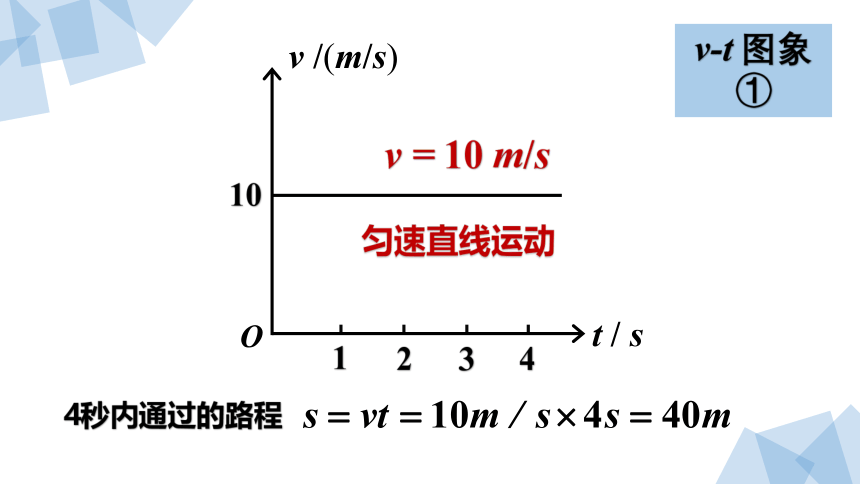

匀速直线运动
v /(m/s)
t / s
O
10
v = 10 m/s
v-t 图象①
1
2
3
4
4秒内通过的路程

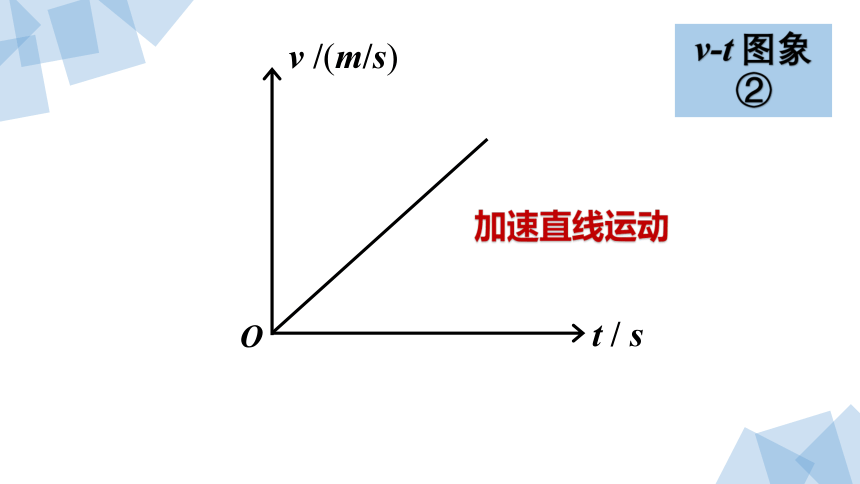

加速直线运动
v /(m/s)
t / s
O
v-t 图象②

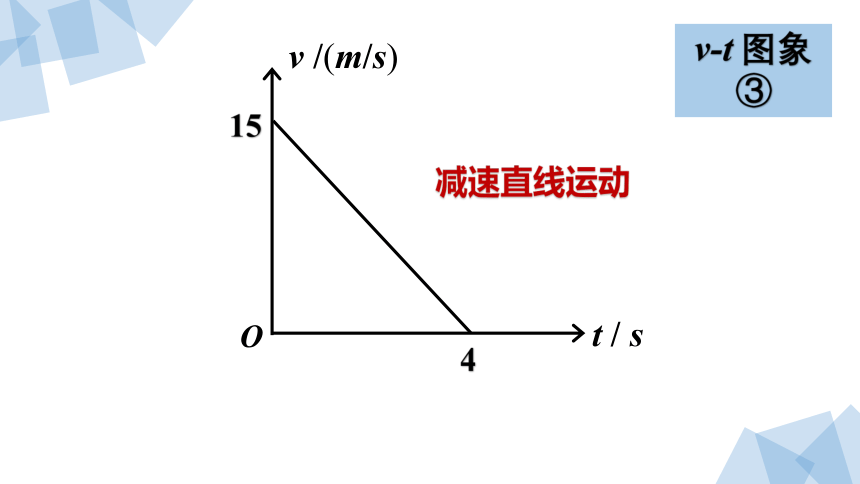

减速直线运动
v /(m/s)
t / s
O
15
v-t 图象③
4

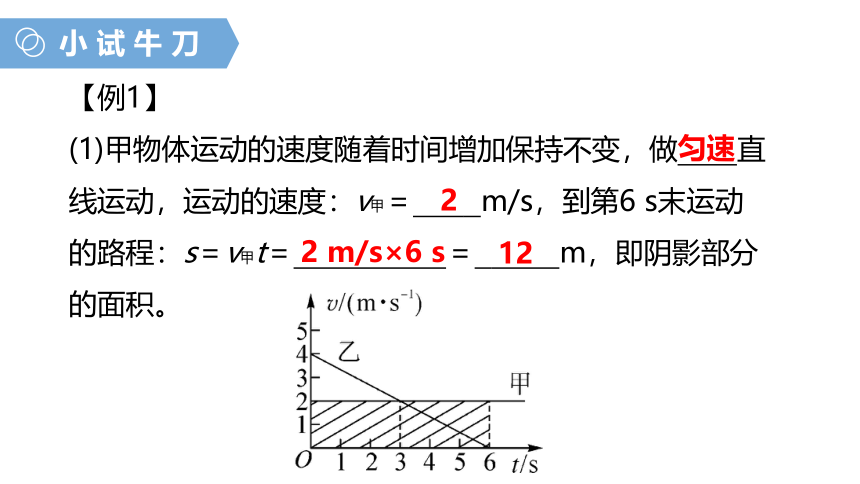

【例1】
(1)甲物体运动的速度随着时间增加保持不变，做 直线运动，运动的速度：v甲＝ m/s，到第6 s末运动的路程：s＝v甲t＝ ＝ m，即阴影部分的面积。
匀速
2
2 m/s×6 s
12
小 试 牛 刀

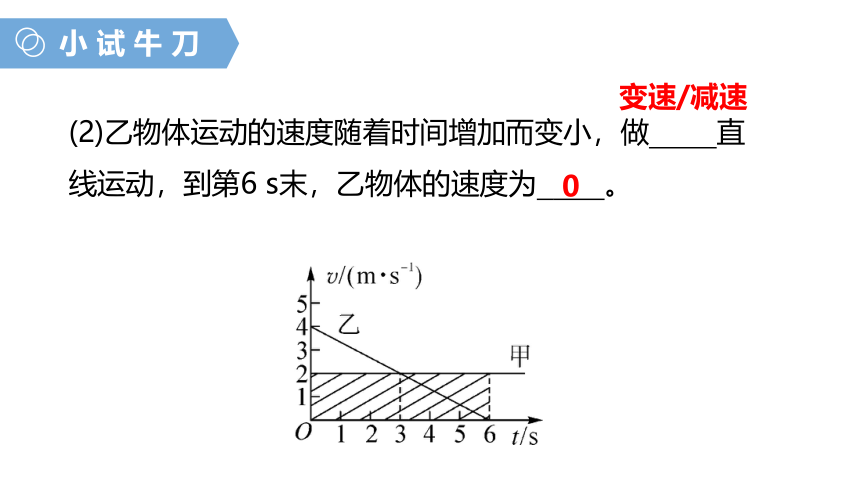

(2)乙物体运动的速度随着时间增加而变小，做 直线运动，到第6 s末，乙物体的速度为 。
变速/减速
0
小 试 牛 刀

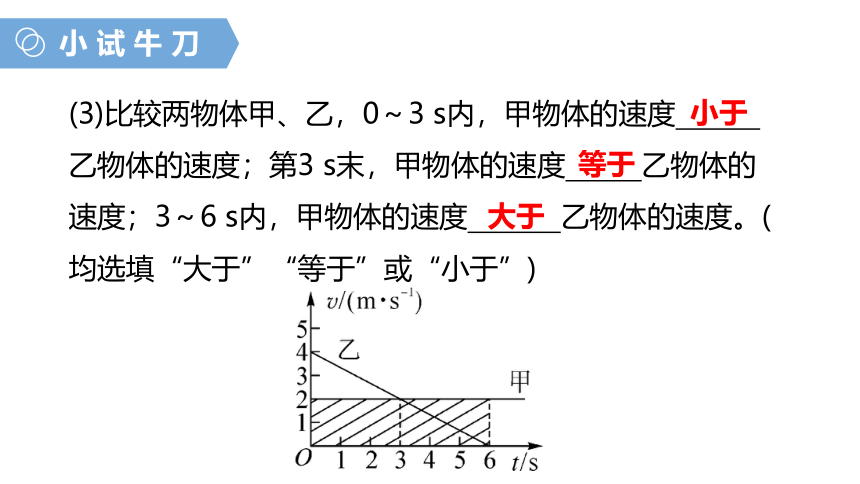

(3)比较两物体甲、乙，0～3 s内，甲物体的速度 1 乙物体的速度；第3 s末，甲物体的速度 乙物体的速度；3～6 s内，甲物体的速度 乙物体的速度。(均选填“大于”“等于”或“小于”)
小于
等于
大于
小 试 牛 刀

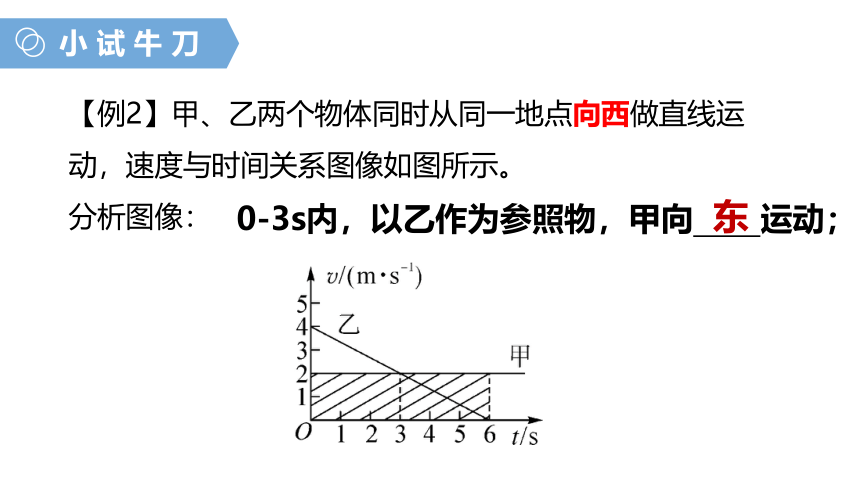

【例2】甲、乙两个物体同时从同一地点向西做直线运动，速度与时间关系图像如图所示。
分析图像：
0-3s内，以乙作为参照物，甲向 运动；
东
小 试 牛 刀

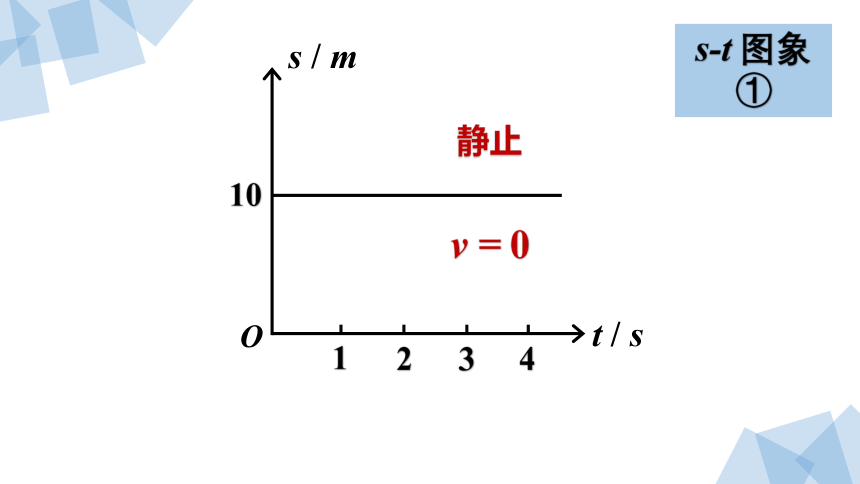

静止
s / m
t / s
O
10
s-t 图象①
1
2
3
4
v = 0
·
s / m
t / s
O
4
2
匀速直线运动
s-t 图象②
4
6
8
12
·
·
【例3】周末，小关和家人驾车从家前往游乐园游玩，如图所示是小汽车在某段平直公路上的运动图像，由图可知，小汽车在相等的时间内通过的 ，因此小汽车做 (选填“变速直线运动”或“匀速直线运动”)，小汽车运动的速度为 m/s。
路程相等
匀速直线运动
20
小 试 牛 刀
s / m
t / s
O
s-t 图象③
18
匀速直线运动
6
·
3
9
s / m
t / s
O
3
交点：相遇
甲
乙
s-t 图象④
15
v甲>v乙
越靠近纵轴，速度越大
s-t 图象
⑤
s-t 图象⑥
0-5秒内静止；
5-15秒做匀速直线运动。
如图是某物体的 s t 图象，由图象可知前5s内物体通过的路程是________m，在5 s～15 s内物体运动的速度是________m/s。
0
0.4
【例】沿同一直线向东运动的两物体A、B，其运动相对同一参考点O 的距离s 随时间t 变化的图像如图所示。
分析图像：
综 合 训 练
(1)物体A在0～3 s时间内位置没有改变，处于 状态，3 s以后，路程和时间成正比，做 直线运动，在3～5 s时间内，运动了10m，运动的速度：vA＝ ＝ ＝ m/s。
静止
匀速
5
综 合 训 练
(2)物体B 在开始运动之前离原点的距离为 m，在
0～5 s时间内，运动了 m，运动的速度：vB＝ ＝
＝ m/s。
5
5
1
综 合 训 练
(3)比较两物体A、B，从第3 s开始，物体A的图线倾斜程度更大，说明物体A比物体B 在相同时间内通过的路程更
，即物体A的速度 物体B 的速度；在第5 s末，物体A、B 到参考点的距离相同，说明二者 。
长
大于
相遇
综 合 训 练
