(共33张PPT)
(八年级上)
人教版 物理
第五章 第1节
透镜
我们生活中有各种各样的透镜

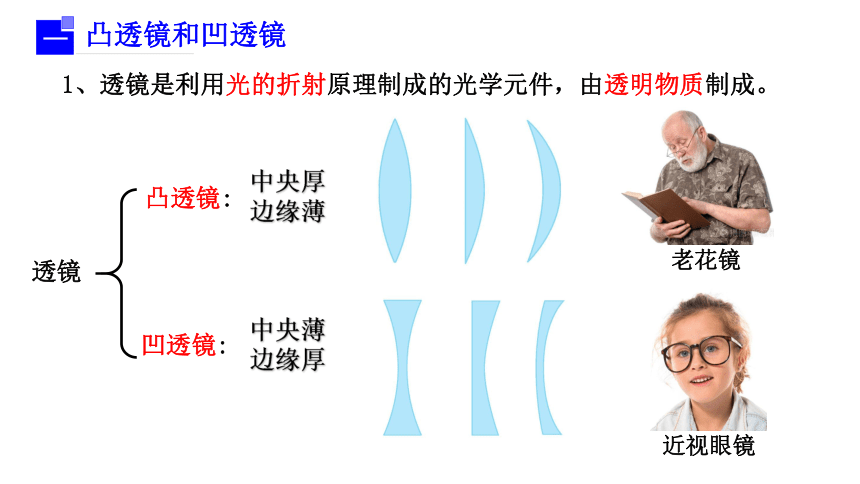

1、透镜是利用光的折射原理制成的光学元件,由透明物质制成。
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
近视眼镜
老花镜

凸透镜和凹透镜

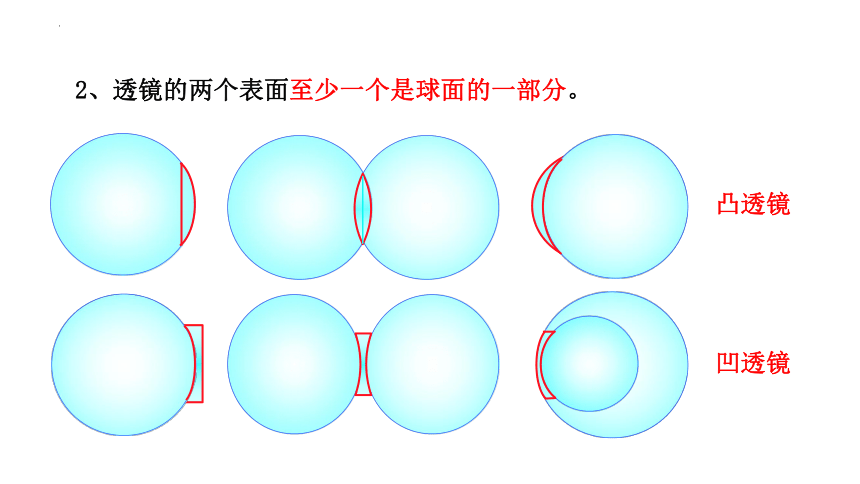

2、透镜的两个表面至少一个是球面的一部分。
凸透镜
凹透镜

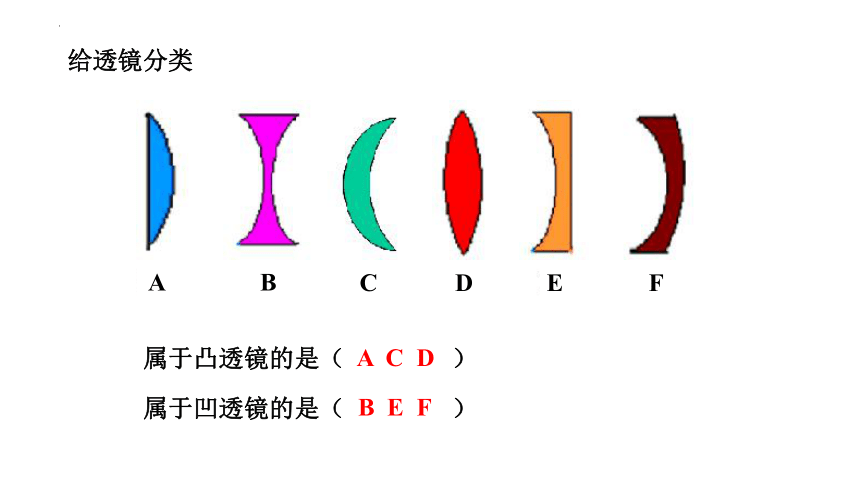

给透镜分类
属于凸透镜的是( )
属于凹透镜的是( )
A C D
B E F
A
B
C
D
E
F

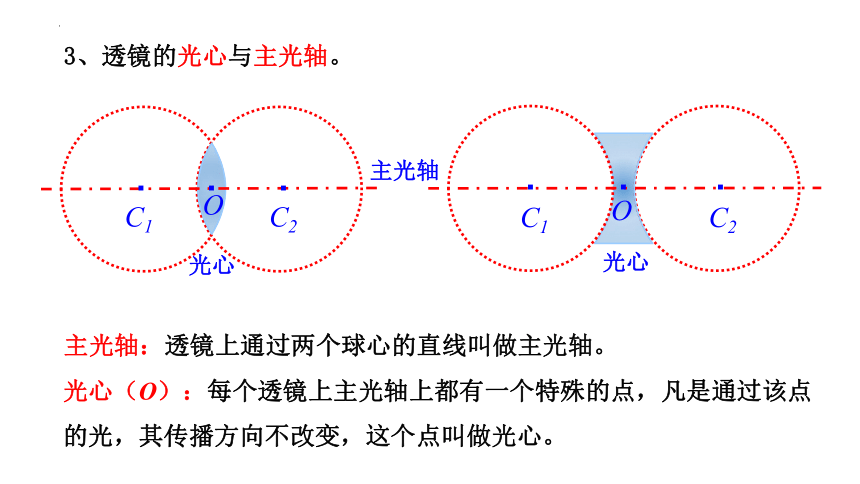

3、透镜的光心与主光轴。
主光轴:透镜上通过两个球心的直线叫做主光轴。
光心(O):每个透镜上主光轴上都有一个特殊的点,凡是通过该点的光,其传播方向不改变,这个点叫做光心。
O
C1
C2
光心
C1
C2
O
光心
主光轴
·
·
·
·
·
·
C2
C1
O
C2
C1

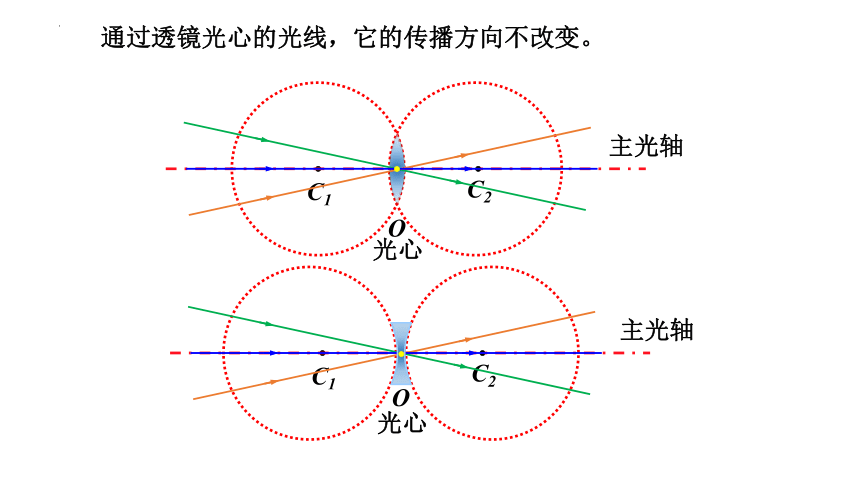

通过透镜光心的光线,它的传播方向不改变。
主光轴
主光轴
光心
光心
O

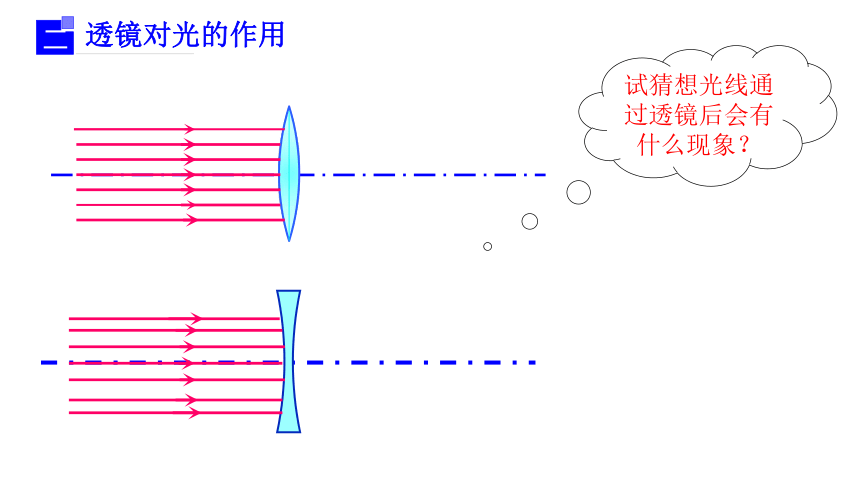

试猜想光线通过透镜后会有什么现象?

透镜对光的作用

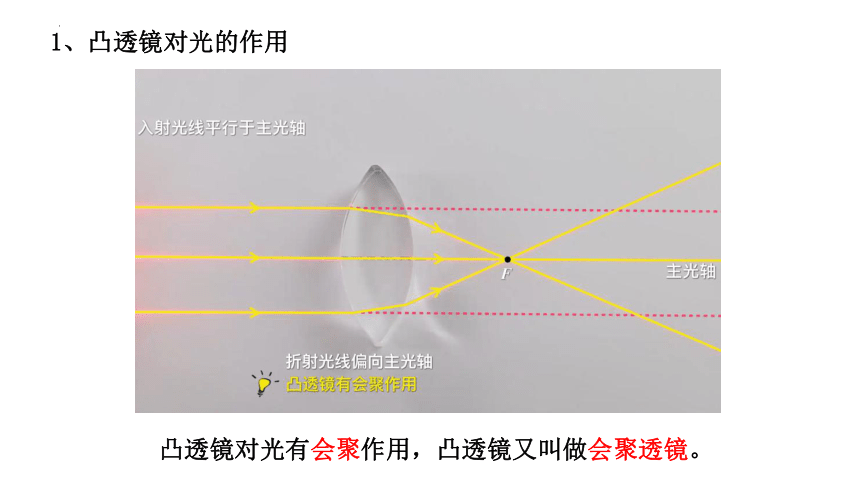

1、凸透镜对光的作用
凸透镜对光有会聚作用,凸透镜又叫做会聚透镜。

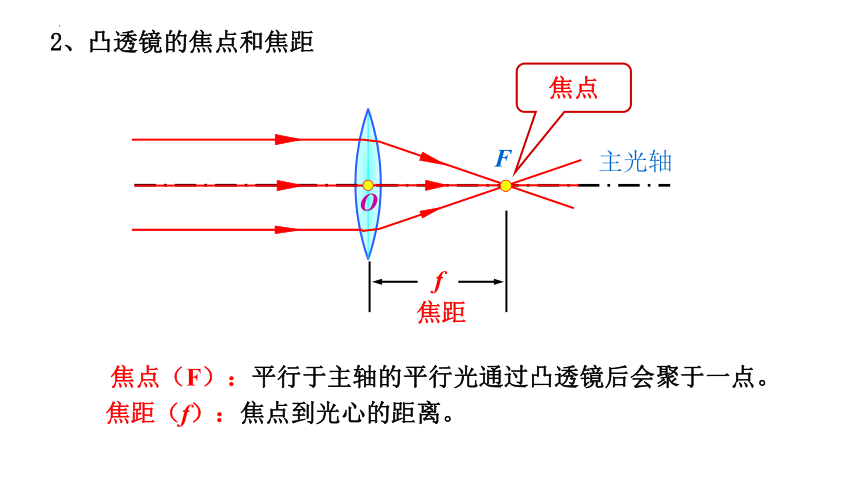

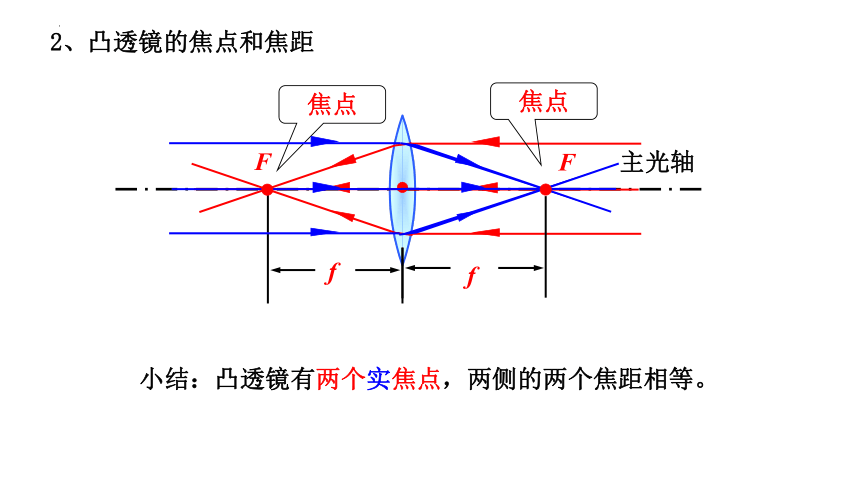

2、凸透镜的焦点和焦距
O
F
f
  焦点(F):平行于主轴的平行光通过凸透镜后会聚于一点。
  焦距(f):焦点到光心的距离。
焦距
主光轴
焦点
F
主光轴
f
焦点
f
焦点
F
小结:凸透镜有两个实焦点,两侧的两个焦距相等。

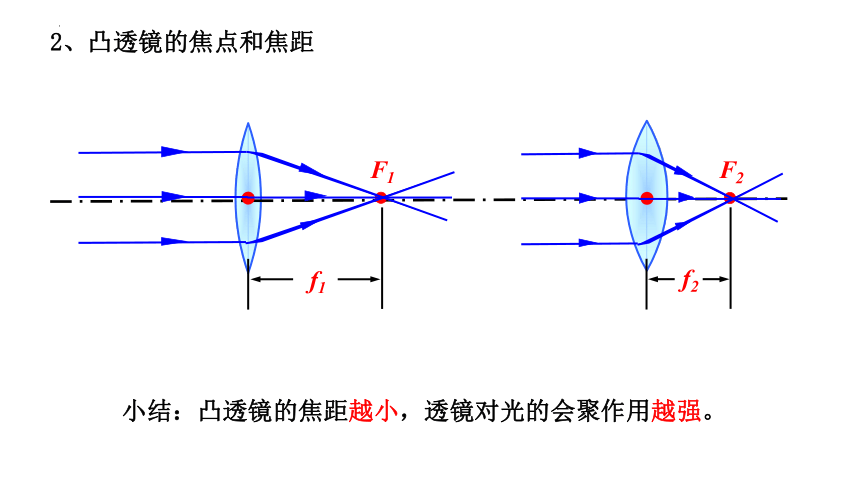

2、凸透镜的焦点和焦距
f1
F1
小结:凸透镜的焦距越小,透镜对光的会聚作用越强。
2、凸透镜的焦点和焦距
F2
f2
F
主光轴
小结:光路可逆。
F
F
小结(特殊光线):
焦点处发出的一束光透过凸透镜后可以形成平行光。
问题:所有经过凸透镜折射的光线都会聚到一点吗
小结:凸透镜对所有光都起会聚作用,但会聚后的光线不一定相交。
3、凹透镜对光的作用
凹透镜对光有发散作用,凹透镜又叫做发散透镜。
4、凹透镜的焦点和焦距
凹透镜有焦点吗?
把折射光线反向延长看一看。
焦点

F
f
焦距
平行于主光轴的光线通过凹透镜后发散,发散光线的反向延长线相交于主光轴上,它不是实际光线的会聚点,叫虚焦点(F)。
4、凹透镜的焦点和焦距
F
小结:凹透镜有两个虚焦点。
f
F
小结:光路可逆。
小结(特殊光线):
延长线在焦点处的一束光透过凹透镜后可以形成平行光。
F
F
F
F
问题:发散后的光线一定能散开吗
小结:凹透镜对所有光都起发散作用,但发散后的光线不一定都散开。
1.两种透镜:凸透镜和凹透镜;
2.几个基本概念: 光心、主光轴、焦点、焦距;
3.透镜对光线的作用:
 凸透镜对光有会聚作用,又叫会聚透镜。
 凹透镜对光有发散作用,又叫发散透镜。
小结:
新闻中的父子用的是什么透镜呢?
1、请在下列方框中画出合适的透镜。
F
F
F
2、炎炎夏日,汽车停在露天停车场,若把装满水的矿泉水瓶留在车内(如图),太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为它就相当于一个 ,对光线有 作用。
凸透镜
会聚
练一练
通过三棱镜的光线经三棱镜两次折射后向三棱镜底部偏折

透镜的原理
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点,经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出。

透镜的三条特殊光线
给你一个凸透镜,怎样粗略测这个透镜的焦距?
想一想
太阳光聚焦法
拿一个凸透镜正对着太阳光,在把一张纸放在它的另一侧,改变透镜与纸的距离,直到纸上的光斑变的最小最亮,测量这个最小最亮的光斑到透镜光心的距离,这就是焦距。
1、要使小灯泡发出的光经某透镜后变成平行光,应把小灯泡放在( )
A. 凸透镜前任意位置
B. 凸透镜的焦点上
C. 凹透镜前任意位置
D. 凹透镜的焦点上
课堂检测
B
课堂检测
2、下面两图是光线经过透镜后的光路图,请选择合适的透镜填入方框内。
课堂检测
3、如图是一束光线通过两个透镜前后的传播方向,请在长方框中填上适当类型的透镜。

4、图中划出的两条折射光线,哪条是平行主光轴的入射光线的折射光线?
课堂检测
  折射光线反向延长,通过焦点的是正确的折射光线。
5、以下是光线通过透镜的光路图,其中正确的是(  )
课堂检测
A
B
C
D
C
6、(双选题)关于透镜,下列说法正确的是(  )
A.凸透镜对光线有会聚作用,通过凸透镜的光线一定会聚到一点。
B.不论是凸透镜还是凹透镜,经过透镜光心的光线方向都不变。
C.凹透镜对光线有发散作用,所以通过凹透镜的光线一定是发散开的。
D.不论是凸透镜还是凹透镜,他们的光学性质都是由于光线透过时,发生了两次折射形成的。
课堂检测
BD
