（八年级上）
人教版 物理
第四章 第3节
平面镜成像
我们都听过“猴子捞月”的故事，天上的月亮是真的掉到井里了吗？井里的月亮实际上是什么呢？

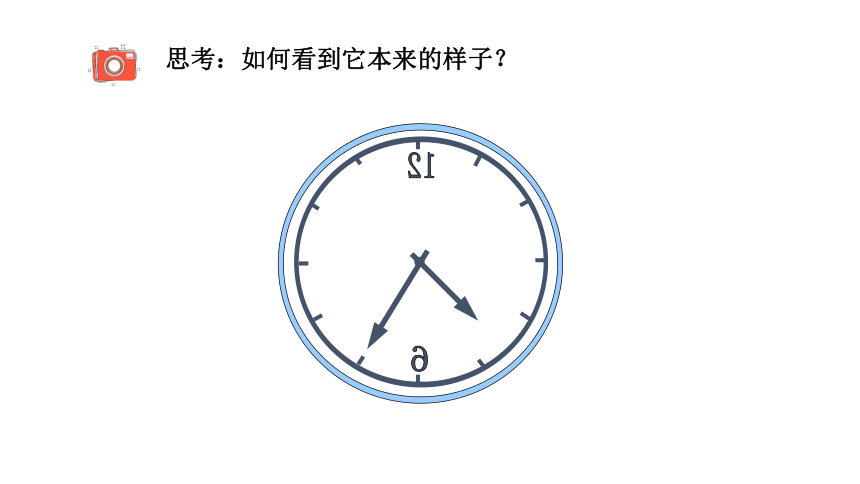

思考：如何看到它本来的样子？
6
12
平的、光滑的、能成像的反射面叫平面镜。
平静水面
玻璃面
漆面地板
物
像
物
像
物
像
物
像
照镜子的小猫
思考：平面镜成像有什么特点呢

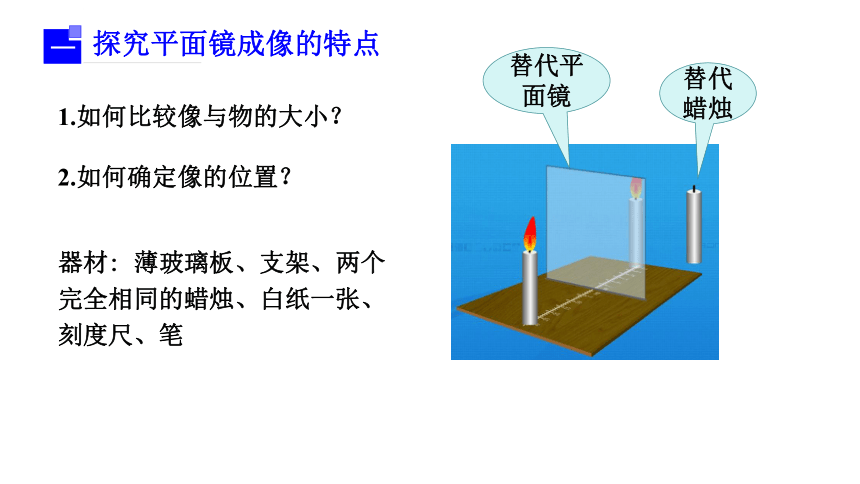

1.如何比较像与物的大小？
2.如何确定像的位置？
器材: 薄玻璃板、支架、两个完全相同的蜡烛、白纸一张、刻度尺、笔
替代蜡烛
替代平面镜
一
探究平面镜成像的特点

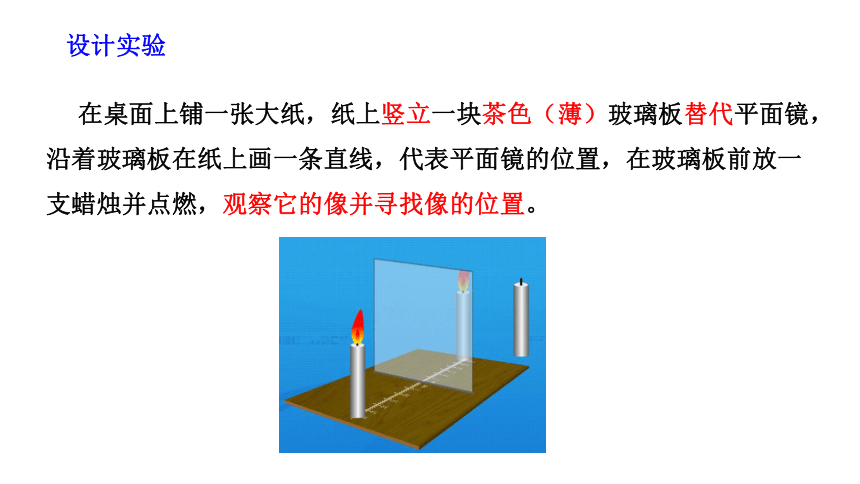

设计实验
在桌面上铺一张大纸，纸上竖立一块茶色（薄）玻璃板替代平面镜，沿着玻璃板在纸上画一条直线，代表平面镜的位置，在玻璃板前放一支蜡烛并点燃，观察它的像并寻找像的位置。
物到平面镜的距离/cm （物距） 像到平面镜的距离/cm （像距） 像与物大小比较
（放大或缩小）
第一次
第二次
第三次
…
实验表格
一次实验的结论具有偶然性，多次实验可使结论更具有普遍性。

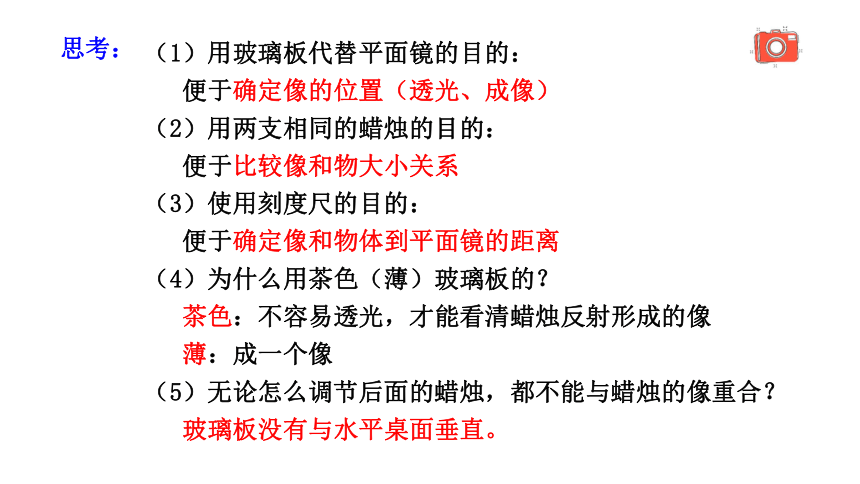

思考：
（1）用玻璃板代替平面镜的目的：
便于确定像的位置（透光、成像）
（2）用两支相同的蜡烛的目的：
便于比较像和物大小关系
（3）使用刻度尺的目的：
便于确定像和物体到平面镜的距离
（4）为什么用茶色（薄）玻璃板的？
茶色：不容易透光，才能看清蜡烛反射形成的像
薄：成一个像
（5）无论怎么调节后面的蜡烛，都不能与蜡烛的像重合？
玻璃板没有与水平桌面垂直。
未点燃的蜡烛与像重合。

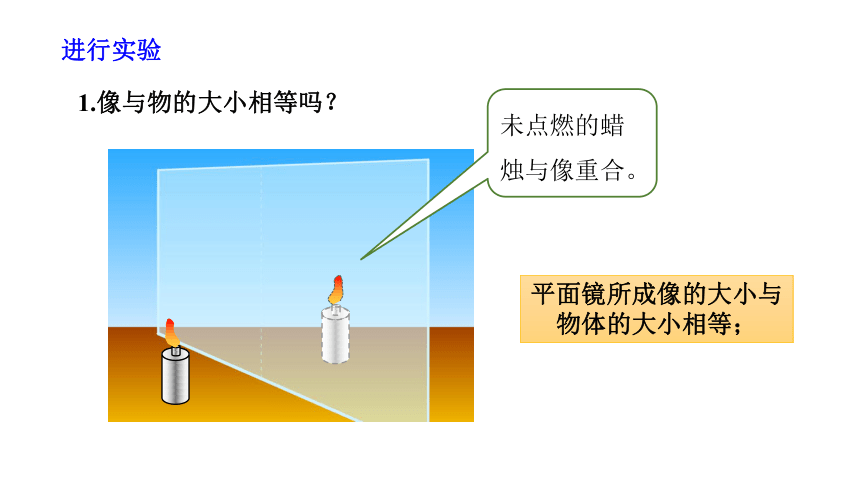

1.像与物的大小相等吗？
进行实验
平面镜所成像的大小与物体的大小相等；

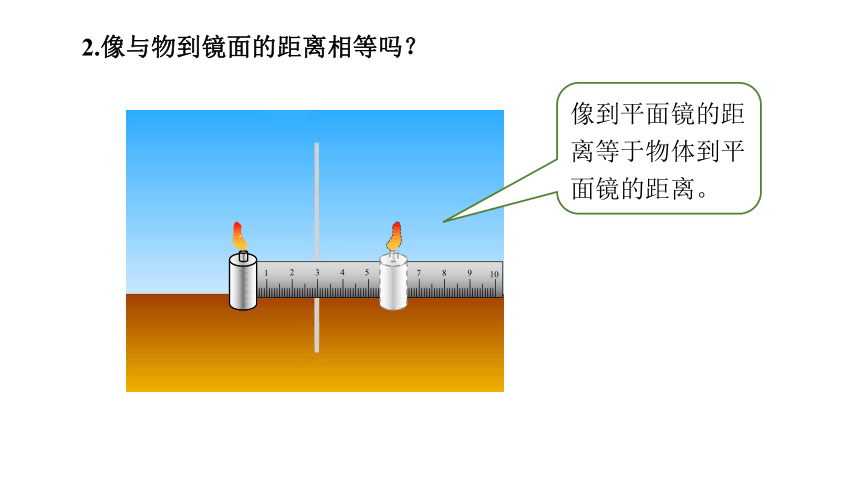

2.像与物到镜面的距离相等吗？
0
1
2
3
4
5
6
7
8
9
10
像到平面镜的距离等于物体到平面镜的距离。
·

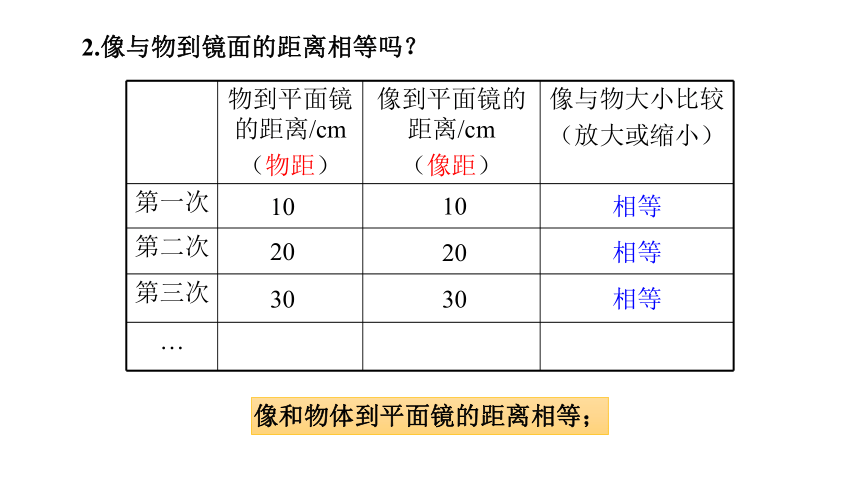

2.像与物到镜面的距离相等吗？
物到平面镜的距离/cm （物距） 像到平面镜的距离/cm （像距） 像与物大小比较
（放大或缩小）
第一次
第二次
第三次
…
10
10
20
20
30
30
相等
相等
相等
像和物体到平面镜的距离相等；
·

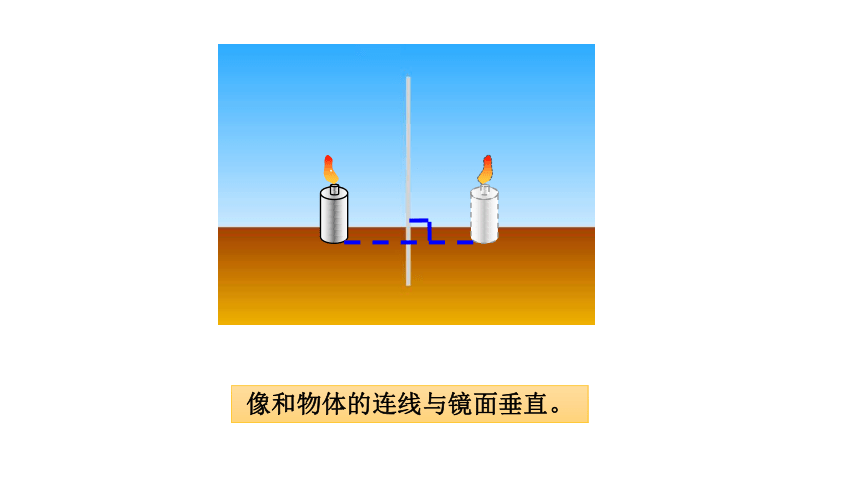

像和物体的连线与镜面垂直。
平面镜所成的像与物体关于镜面对称。
结论
①像与物的大小相等；
②像到平面镜的距离等于物到平面镜的距离；
③像与物的连线与镜面垂直。
实验方法：等效替代法
s
N1
N2
O1
O2
平面镜成像由光的反射现象形成。
s'
虚像用虚线画
人总认为光沿直线传播
平面镜所成的像没有实际光线通过像点，因此称作虚像。
思考：人眼是怎样看见平面镜中的像？
二
平面镜成像原理
实像：由实际光线的交点组成的像，能呈现在光屏上。
小孔成的像是实像
虚像：不是由实际光线的交点组成的像，而是由实际光线的反向延长线会聚而成的；能被人看见，但不能呈现在光屏上。
光屏的作用：检验成像是实像还是虚像。
虚像和实像
平面镜成像规律
①像与物的大小相等；
②像到平面镜的距离等于物到平面镜的距离；
③像与物的连线与镜面垂直。
等大
等距
垂直
④平面镜所成的像是虚像，不能呈现在光屏上。
虚像
S
S'
S
经典例题1：平面镜前有一个发光点S，请画出它的像点S'（两种方法）
方法1：利用光的反射定律作图
方法2：利用平面镜成像特点作图
（较简单，优先选择）
S'
成像原理法
成像特点法
三
平面镜成像的作图
A'
A
B
B'
经典例题2： 请画出下图中物体AB在平面镜中的像A'B'
方法：
1、作垂线
2、取等距
3、画虚像
S'
S
线段SS'的中点
经典例题3：下图中S为点光源， S'为S的像，请作出平面镜的位置。
1、图a：画出图形ABC在平面镜中的像。
2、图b：画出同一发光点发出的两条入射光线对应的反射光线。
3、图c：已知两条反射光线，请画出发光点S以及两条入射光线。
图a 图b 图c
试一试
A
A'
B
B'
C
C'
1、图a：画出图形ABC在平面镜中的像。
S'
S
2、图b：画出同一发光点发出的两条入射光线对应的反射光线。
S'
S
3、图c：已知两条反射光线，请画出发光点S以及两条入射光线。
四
平面镜成像的应用——成像
潜望镜
四
平面镜成像的应用——改变光路
凸面镜对光线有发散作用
五
凸面镜和凹面镜
凸面镜的应用：利用凸面镜可以观察到更大的范围
汽车后视镜
弯道观察镜
凹面镜对光线有会聚作用
凹面镜的应用：
可以把平行的光会聚在一点上
可以把焦点处发出的光变成平行光
太阳灶、圣火采集等
手电筒、汽车灯、探照灯的反光装置等
1、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）
课堂检测
C
A B C D
2、从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（ ）。
课堂检测
D
A、7:25
B、6:35
C、5:25
D、4:35
课堂检测
3、某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
Ｏ１
Ｓ
Ｓ'
Ｏ２
Ａ
B
作法：
1.将AO1和BO2延长交于S'。
2.过S'作镜子垂线，取相等距离找到S。
3.再连接SO1和SO2,标上箭头。
课堂检测
4、如图，B是一挡板，S是一发光点，MN是一平面镜，试作出S能照亮右侧的区域。
Ｓ
Ａ
Ｂ
Ｓ'
作法：
1.作S像点S'画直角。
2.连S'B并延长至P，找到O１
Ｏ２
3.连SO１
4.连SA延长找到O2
Ｏ１
P
Q
5.连S'O２并延长至Q，PQ为照亮区域。
M
N
　　生活像一面镜子，你对它笑它就对你笑，你对它哭它就对你哭！
