第四章光现象限时训练（无答案）

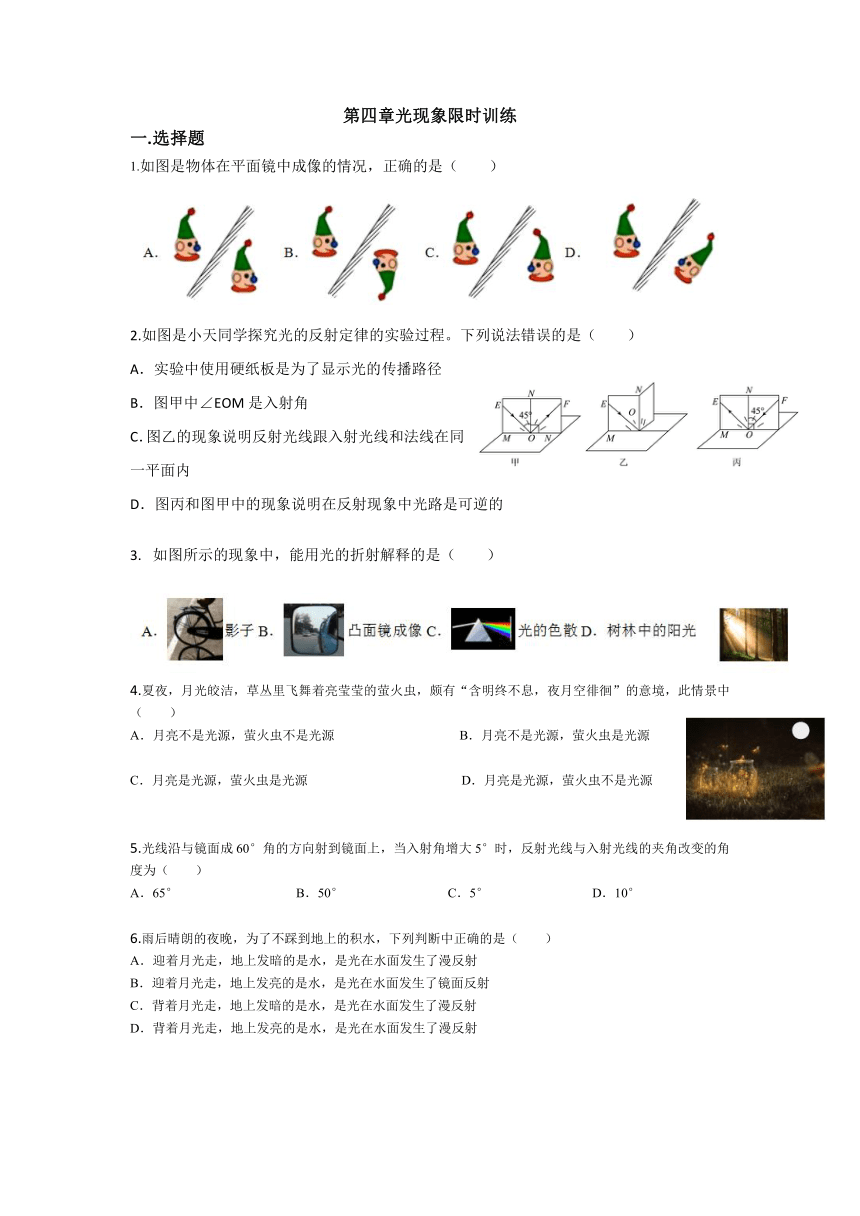

第四章光现象限时训练
选择题
1.如图是物体在平面镜中成像的情况，正确的是（　　）
2.如图是小天同学探究光的反射定律的实验过程。下列说法错误的是（　　）
A．实验中使用硬纸板是为了显示光的传播路径
B．图甲中∠EOM是入射角
C．图乙的现象说明反射光线跟入射光线和法线在同一平面内
D．图丙和图甲中的现象说明在反射现象中光路是可逆的
如图所示的现象中，能用光的折射解释的是（　　）
4.夏夜，月光皎洁，草丛里飞舞着亮莹莹的萤火虫，颇有“含明终不息，夜月空徘徊”的意境，此情景中（　　）
A．月亮不是光源，萤火虫不是光源 B．月亮不是光源，萤火虫是光源
C．月亮是光源，萤火虫是光源 D．月亮是光源，萤火虫不是光源
5.光线沿与镜面成60°角的方向射到镜面上，当入射角增大5°时，反射光线与入射光线的夹角改变的角度为（　　）
A．65° B．50° C．5° D．10°
6.雨后晴朗的夜晚，为了不踩到地上的积水，下列判断中正确的是（　　）
A．迎着月光走，地上发暗的是水，是光在水面发生了漫反射
B．迎着月光走，地上发亮的是水，是光在水面发生了镜面反射
C．背着月光走，地上发暗的是水，是光在水面发生了漫反射
D．背着月光走，地上发亮的是水，是光在水面发生了漫反射
7.关于各种镜子的使用，下列说法中正确的是（　　）
A．在山区道路的拐弯处设置的镜子是凹面镜
B．汽车中的后视镜是凹面镜
C．太阳灶中使用的镜子是凸面镜
D．牙科医生观察口腔中的牙齿时，使用的小镜子是平面镜
8.如图乙所示，是小明同学自制的潜望镜。观察到的像是（　　）
A． B． C． D．
9.如图所示，小明站在池塘边看见水中有一条鱼，A、B两点为像点或物点，下列相关叙述中不正确的是（　　）
A．小明看到的是鱼的虚像 B．鱼的真实位置在B点
C．在人眼处用激光笔照A点能照到鱼 D．在人眼处用激光笔照B点能照到鱼
填空题
1.小明给弟弟变了个魔术，他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿______传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的______产生的现象。弟弟看到的是硬币的______（选填“实”或“虚”）像。
小梦同学身高170cm，站在竖直放置的平面镜前2m处，当她以0.1m/s的速度向平面镜走近时，她在平面镜中的像高度 　 　（选填“大于”、小于”或“等于”）170cm；经过5s后，小梦和她的像之间的距离是 　 　m，像的大小 　 　（填变大，变小或不变），小梦从平面镜中看到墙上挂钟的指针如图所示，则挂钟显示的实际时间是 　 　。
如图所示的碗中，起初看起来是空的，当慢慢往碗中倒水后，就会发现碗中还有一枚硬币，前者看不到硬币，是因为光的 　 　，后者看到硬币，是因为光从 　 　（选填“空气射入水”或“水射入空气”）中发生 　 　（选填“反射”或“折射”），此时看见的硬币位置比硬币实际所在位置更 　 　（选填“高”或“低”）。聪明的小明由此联想到上次跟爷爷钓鱼的场景，应使用渔叉对准眼睛所看见 　 　（选填“鱼下方”或“鱼上方”）的位置才能叉到鱼。
4.一束光在空气和玻璃两种介质交界面发生反射和折射，如图所示，请判断折射角的大小是 　 　°，光线是从 　 　斜射入 　 　中的。
5.如图所示是一种液面升降监测装置原理图。电光源S发出的一束激光与水平液面成40°角射向平静的液面，入射光线与反射光线的夹角为 　 　；光经液面反射后射到液面上方水平标尺上的S′点，当液面下降时，光点S′将 　 　（选填“向左”、“向右”或“不会”）移动。
三 作图题
1.如图所示，一束射向平面镜的入射光线与镜面的夹角是40°，请在图中画出反射光线并标出反射角的度数。
2.如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
3.如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请根据平面镜成像的特点在图中标出点光源S和像点S′的位置。
4.如图所示，A、B分别是水面上方和水中的两个发光点，站在C点的人恰好看到它们在水中的像完全重合，请画出发光点A的像和人眼看到发光点B的光路图。
实验题
1.为完成“探究平面镜成像特点”实验，小芳选择了如图所示的实验装置。
（1）小芳用玻璃板代替平面镜的目的是 　 　；
（2）小芳把点燃的蜡烛A放在玻璃板前，还要在玻璃板的后面放一支外形相同但没有点燃的蜡烛B，小芳应在 　 　（选填“A”或“B”）蜡烛一侧观察玻璃板中的像；选取两个完全相同的蜡烛A和B的目的是：便于比较像与物的 　 　关系。
（3）当把蜡烛靠近玻璃板时，蜡烛在玻璃板所成像的大小将 　 　（选填“变大”、“不变”或“变小”）；
（4）移去蜡烛B，在其原位置放置一块光屏，光屏上不能得到蜡烛A的像，说明平面镜所成的像是 　 　（选填“实像”或“虚像”）；
（5）实验中，发现在水平桌面上无论怎样移动蜡烛B，都与蜡烛A的像无法完全重合，你认为原因可能是 　 　；
（6）如图所示，仅将玻璃板由图中甲的位置水平向右平移至乙的位置时，蜡烛A的成像情况是 　 　（选填字母代号）。
A.蜡烛成像仍在B处
B.蜡烛成像在B处右侧
C.蜡烛无法通过玻璃板成像
2.如图所示是小明“探究光的反射规律”的实验装置，在平面镜上放置一块白色硬纸板，纸板由可以绕接缝ON转折的E、F两部分组成．
（1）硬纸板在E、F共面（不绕折）情况下，小明先让一束光贴着纸板射到O点，可是在纸板F面上没有反射光线的径迹，原因可能是 　 　．
实验次数 入射角 反射角
1 20° 70°
2 30° 60°
3 50° 40°
（2）纠正错误之后，小明在探究反射角与入射角之间的关系时，三次改变入射角的大小，实验所测得数据如右表所示．请你帮他分析实验过程中的错误原因可能是 　 　．
（3）硬纸板由可以绕接缝ON转折的E、F两部分组成的，这样做的实验目的是为了探究 　 　．若以接缝ON为轴线，将白色硬纸板的F面绕法线ON向后旋转，此时反射光线的位置 　 　（选填“发生”或“不发生”）变化．
（4）若将一束光贴着纸板F沿BO射到O点，则光沿图中的OA方向射出，这是因为在反射现象中光路是 　 　．小明还发现，从纸板前不同的方向都能看到光的径迹，这是因为光在纸板上发生了 　 　．
