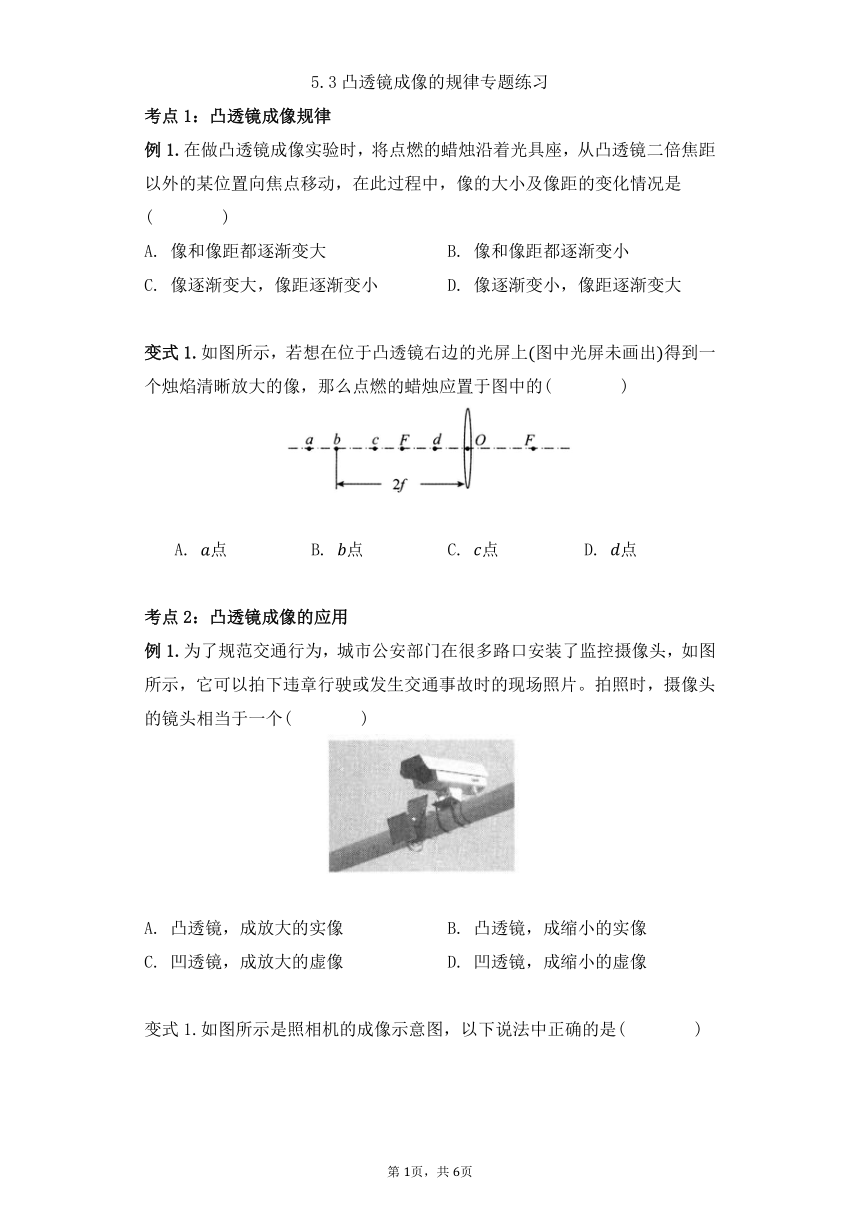

5.3凸透镜成像的规律专题练习
考点1:凸透镜成像规律
例1.在做凸透镜成像实验时,将点燃的蜡烛沿着光具座,从凸透镜二倍焦距以外的某位置向焦点移动,在此过程中,像的大小及像距的变化情况是( )
A. 像和像距都逐渐变大 B. 像和像距都逐渐变小
C. 像逐渐变大,像距逐渐变小 D. 像逐渐变小,像距逐渐变大
变式1.如图所示,若想在位于凸透镜右边的光屏上图中光屏未画出得到一个烛焰清晰放大的像,那么点燃的蜡烛应置于图中的( )
A. 点 B. 点 C. 点 D. 点
考点2:凸透镜成像的应用
例1.为了规范交通行为,城市公安部门在很多路口安装了监控摄像头,如图所示,它可以拍下违章行驶或发生交通事故时的现场照片。拍照时,摄像头的镜头相当于一个( )
凸透镜,成放大的实像 B. 凸透镜,成缩小的实像
C. 凹透镜,成放大的虚像 D. 凹透镜,成缩小的虚像

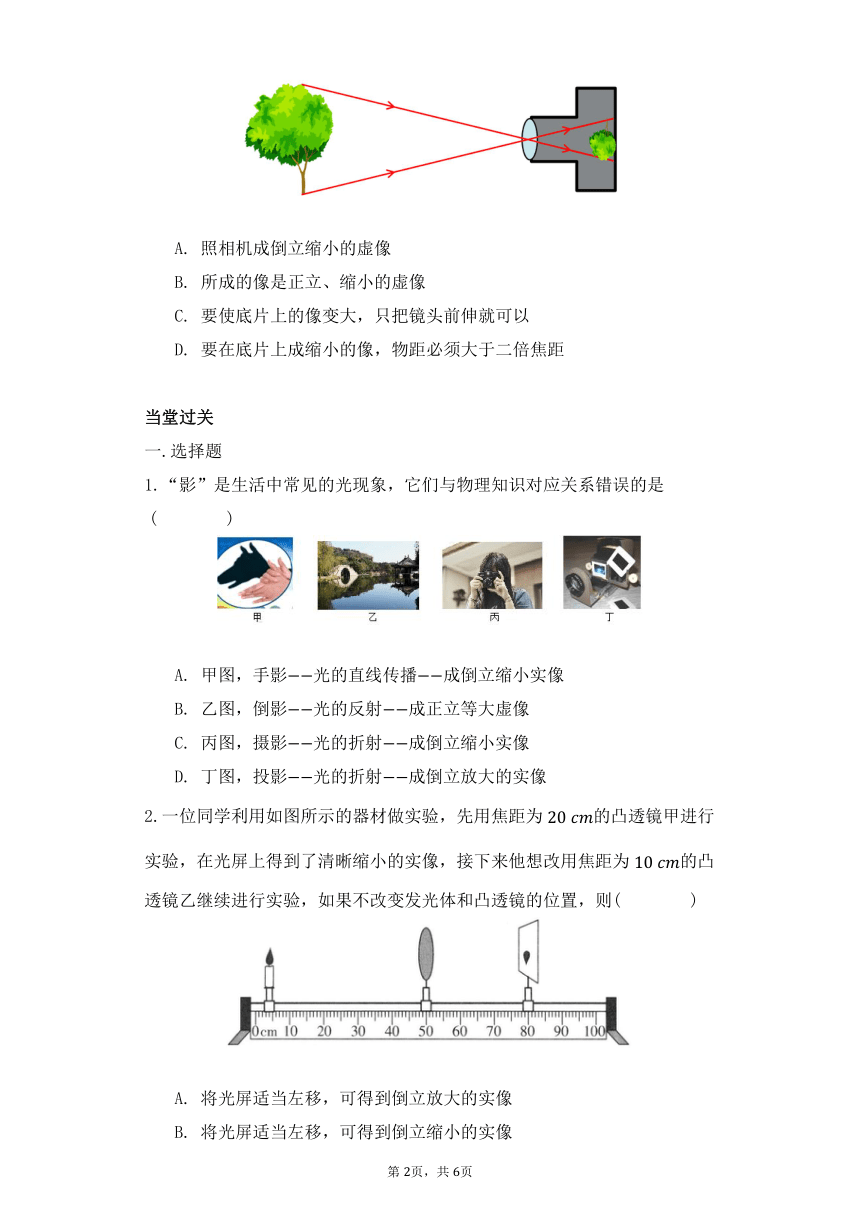

变式1.如图所示是照相机的成像示意图,以下说法中正确的是( )
A. 照相机成倒立缩小的虚像
B. 所成的像是正立、缩小的虚像
C. 要使底片上的像变大,只把镜头前伸就可以
D. 要在底片上成缩小的像,物距必须大于二倍焦距
当堂过关
一.选择题
1.“影”是生活中常见的光现象,它们与物理知识对应关系错误的是( )
A. 甲图,手影光的直线传播成倒立缩小实像
B. 乙图,倒影光的反射成正立等大虚像
C. 丙图,摄影光的折射成倒立缩小实像
D. 丁图,投影光的折射成倒立放大的实像
2.一位同学利用如图所示的器材做实验,先用焦距为的凸透镜甲进行实验,在光屏上得到了清晰缩小的实像,接下来他想改用焦距为的凸透镜乙继续进行实验,如果不改变发光体和凸透镜的位置,则( )
A. 将光屏适当左移,可得到倒立放大的实像
B. 将光屏适当左移,可得到倒立缩小的实像
C. 将光屏适当右移,可得到倒立放大的实像
D. 将光屏适当右移,可得到倒立缩小的实像

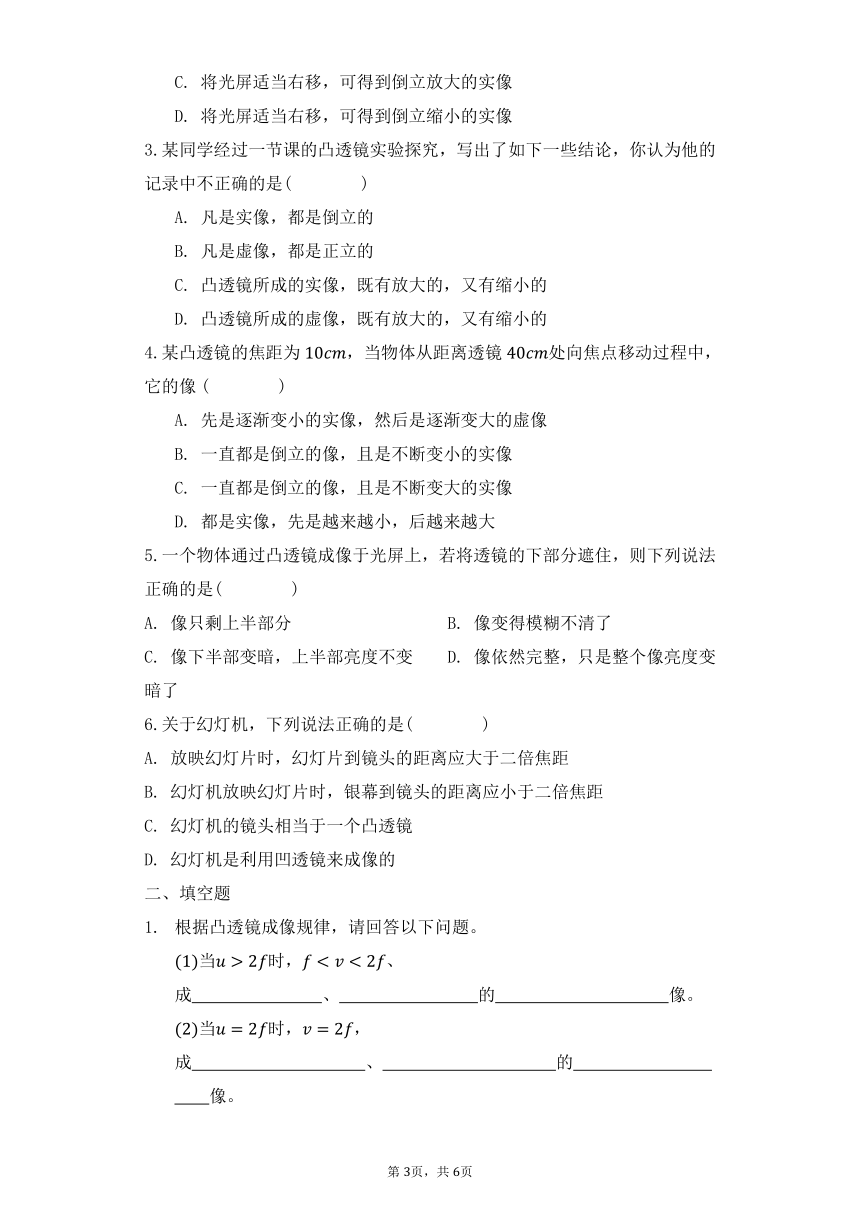

3.某同学经过一节课的凸透镜实验探究,写出了如下一些结论,你认为他的记录中不正确的是( )
A. 凡是实像,都是倒立的
B. 凡是虚像,都是正立的
C. 凸透镜所成的实像,既有放大的,又有缩小的
D. 凸透镜所成的虚像,既有放大的,又有缩小的
4.某凸透镜的焦距为,当物体从距离透镜处向焦点移动过程中,它的像( )
A. 先是逐渐变小的实像,然后是逐渐变大的虚像
B. 一直都是倒立的像,且是不断变小的实像
C. 一直都是倒立的像,且是不断变大的实像
D. 都是实像,先是越来越小,后越来越大
5.一个物体通过凸透镜成像于光屏上,若将透镜的下部分遮住,则下列说法正确的是( )
A. 像只剩上半部分 B. 像变得模糊不清了
C. 像下半部变暗,上半部亮度不变 D. 像依然完整,只是整个像亮度变暗了
6.关于幻灯机,下列说法正确的是( )
A. 放映幻灯片时,幻灯片到镜头的距离应大于二倍焦距
B. 幻灯机放映幻灯片时,银幕到镜头的距离应小于二倍焦距
C. 幻灯机的镜头相当于一个凸透镜
D. 幻灯机是利用凹透镜来成像的
二、填空题
根据凸透镜成像规律,请回答以下问题。
当时,、成 、 的 像。
当时,,成 、 的 像。
当,,成 、 的 像。
当时, 。
当时,成 、 的 像。
倍焦距处是成实像和虚像的分界点, 倍焦距处是成放大的像和缩小的像的分界点。无论成实像还是成虚像,烛焰总是越靠近 成的像越大。
小明在“探究凸透镜成像规律”的实验中,记录并绘制了像到凸透镜的距离跟蜡烛到凸透镜的距离之间关系的图像,如图所示。凸透镜的焦距是______ ,当时成______ 选填“放大”“缩小”或“等大”的像,把蜡烛从距凸透镜处移动到处的过程中,像逐渐______ 选填“变大”或“变小”。
如图所示,在探究“凸透镜成像的规律”实验中,蜡烛、透镜、光屏的位置如图所示,光屏上成一个清晰的像,应用这一原理可制成 ;再将蜡烛远离透镜,同时将光屏 填“远离”或“靠近”透镜,才能在光屏上再次成一个清晰的像。
慧慧找来一个凸透镜和一把刻度尺,在院子里将凸透镜正对太阳光,改变凸透镜到纸面的垂直距离,直到纸上出现最小最亮的光斑,如图所示,则该凸透镜的焦距为 。慧慧举起凸透镜看远山,成一个倒立、 选填“放大”“缩小”或“等大”的清晰 选填“实”或“虚”像;
小美做探究凸透镜成像规律的实验,将烛焰、凸透镜和光屏移到如图所示的位置时,恰能在光屏中央得到一个清晰的像,跟这一成像原理相同的光学仪器是______ 选填“照相机”、“投影仪”或“放大镜”,若要使光屏上的像变大,小美应将蜡烛和光屏都向______ 选填“左”或“右”移动。
三、实验题
1.小明在探究“凸透镜成像的规律”实验时,使用凸透镜的焦距为。
在调整器材高度时,应______填“点燃”或“不点燃”蜡烛。
如图所示是某次成像时观察到的现象,生活中的______选填“放大镜”“投影仪”或“照相机”是利用这一原理制成的,保持凸透镜不动,把蜡烛向左移动一段距离,要想在光屏上再次得到清晰的像,应该把光屏向______选填“左”或“右”移动,像将______选填“变大”、“变小”或“不变”。
实验时,光屏上得到了蜡烛清晰的像,小明不小心将墨汁溅了一滴到凸透镜上,则光屏上______选填“有”或“没有”墨汁的像或影子。
若用灯代替蜡烛,优点是______写一条即可。
