第十六章 电压 电阻
第1节 电压
初中物理九上（人教版）
目录
一、电压
二、电压的测量

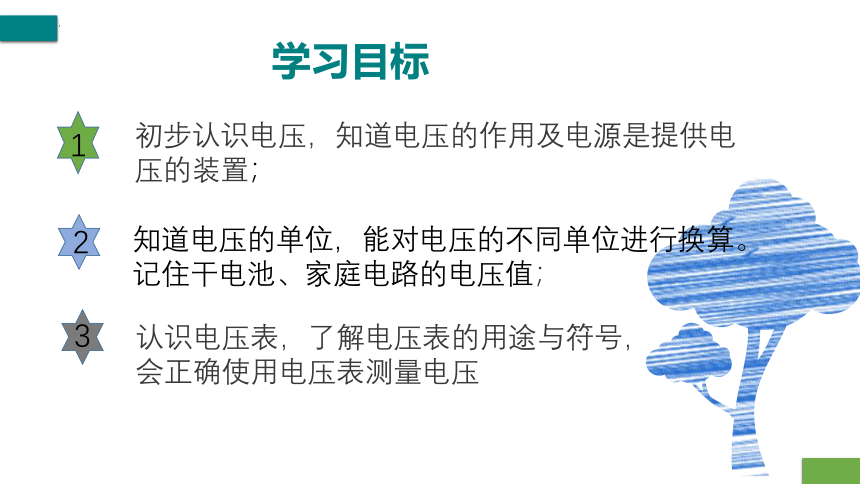

学习目标
1
2
3
认识电压表，了解电压表的用途与符号，会正确使用电压表测量电压
初步认识电压，知道电压的作用及电源是提供电压的装置；
知道电压的单位，能对电压的不同单位进行换算。
记住干电池、家庭电路的电压值；
课前导入
闪电是云与云之间或云与大地之间发生的强烈的放电现象。闪电的电压高达104～109 V。那么什么是电压呢？这节课就让我们一起来研究电压。

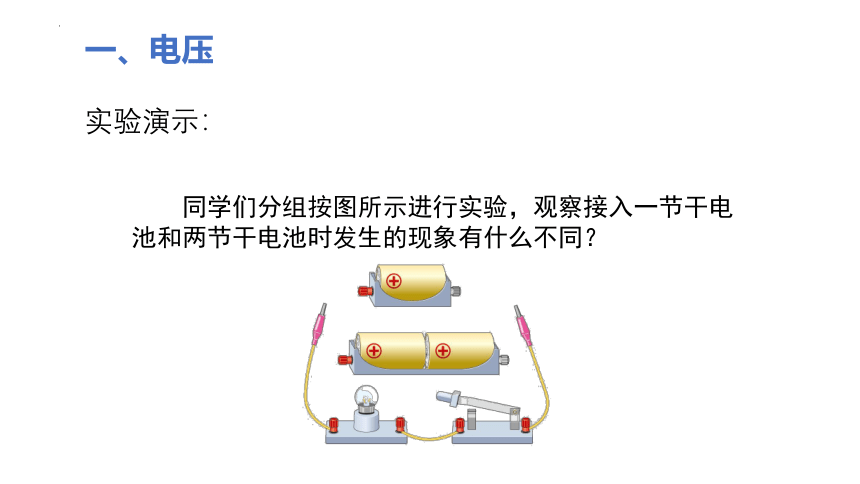

实验演示：
同学们分组按图所示进行实验，观察接入一节干电池和两节干电池时发生的现象有什么不同？
合作探究
一、电压

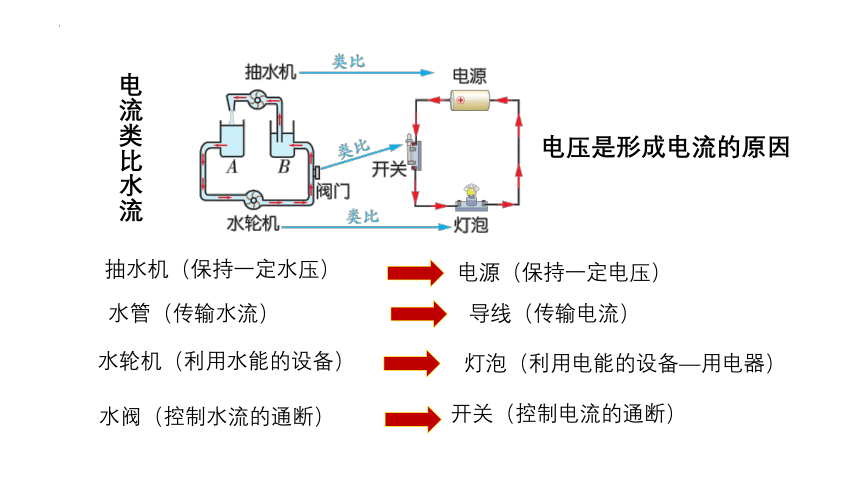

电流类比水流
电压是形成电流的原因
抽水机（保持一定水压）
电源（保持一定电压）
水管（传输水流）
导线（传输电流）
水轮机（利用水能的设备）
灯泡（利用电能的设备—用电器）
水阀（控制水流的通断）
开关（控制电流的通断）
分析 抽水机提供水压形成水流， 抽水机 水压 水流
电源提供电压形成电流，
电源 电压 电流
提供
使水
提供
使自由电荷

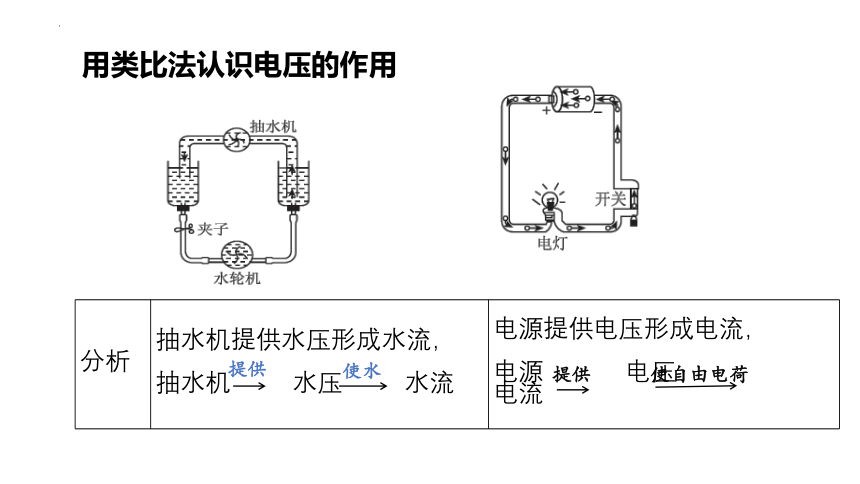

用类比法认识电压的作用

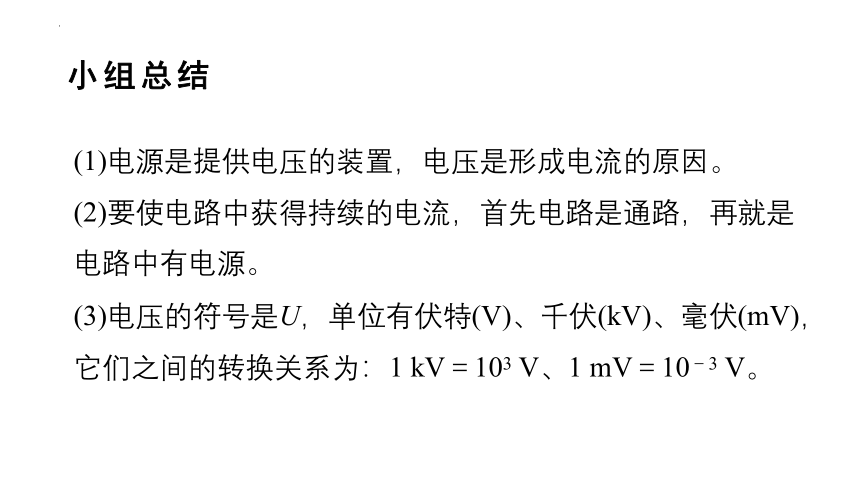

(1)电源是提供电压的装置，电压是形成电流的原因。
(2)要使电路中获得持续的电流，首先电路是通路，再就是电路中有电源。
(3)电压的符号是U，单位有伏特(V)、千伏(kV)、毫伏(mV)，它们之间的转换关系为：1 kV＝103 V、1 mV＝10－3 V。
小组总结
常见的电压值
1.认识电压表
二、电压的测量
电压的高低可以用电压表来测量，电压表是什么样的呢？怎样使用呢？
②符号及结构：
三个接线柱：两正
（+）
两个量程：
一负
0~3V
0~15V
（-）
V
①作用：测量电压的大小
③表盘及两种接线方式：
④对应量程及分度值：
量程：
0~3V
分度值：
0.1V
0~15V
0.5V
2.电压表的使用
同学们根据已获取的电压表的信息和已经学过的电流表的读数方法，分析出所展示的电压表的示数。
②并联：要把电压表并联在被测电路的两端；
①调零：使用前要使指针指在刻度盘零刻度处；
（1）电压表的连接
④正确选择量程，可先用大量程进行“试触”。
⑤电压表可以直接连到电源的两极，测量电源电压！
③电流从正接线柱流入，从负接线柱流出
实验结果表明，两电压表的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
将电压表接在小灯泡两端，接通电路，读取的数据是 ________ V ；
将电压表接在电源两端，接通电路，读取的数据是 _________ V。
练习使用电压表测量电压
第一步：看量程；
第二步：看最小分度值；
第四步：读数
3.电压表的读数
0~3 V
0~15VA
0.1 V
0.5 V
量程
分度值
2 V
12.5 V
1 V
第三步：看指针总共偏转的小格数，用分度值乘以小格数，就是所测电压值。
(1)电压表的使用注意事项：
①电压表并联在被测电路两端；
②电压表的正接线柱连接在靠近电源正极的一端，负接线柱连接在靠近电源负极的一端；
③被测电压不要超过电压表的最大测量值，在不清楚被测电压值的情况下，先使用大量程试触；
④电压表可以直接接在电源两端，此时测量电源电压。
(2)读电压表的示数时，首先看接入的量程，然后再看指针所在的位置，根据分度值的大小读出电压表的示数。
小组总结
仪表 使用规则 能否直接连到电源两极上 学生用表 读数
接法 接线柱 量程 量程 分度值 电流表
电压表 电流表和电压表的区别
0.6A
串联
并联
电流从“+”进从“-”出
不能超过表的量程
不能
能
0.02A
3A
0.1A
3V
0.1V
15V
0.5V
先看量程再读
课堂总结
电
压
电压
电压表
符号
量程、分度值
使用方法
电源是提供电压的装置
单位是伏特，符号是V
几种常见的电压值
1. 下列关于电压的叙述正确的是（　　）
A．有电压就一定形成电流
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
当堂训练
2.在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
3．在如图所示的电路中，①、②、③是三只电表(两只电流表、一只电压表)，闭合开关S，灯L1与L2并联，电路中____(选填“①”“②”或“③”)是电压表。
