第五章 透镜及其应用 能力提升 人教版物理八年级上册（ word版无答案）

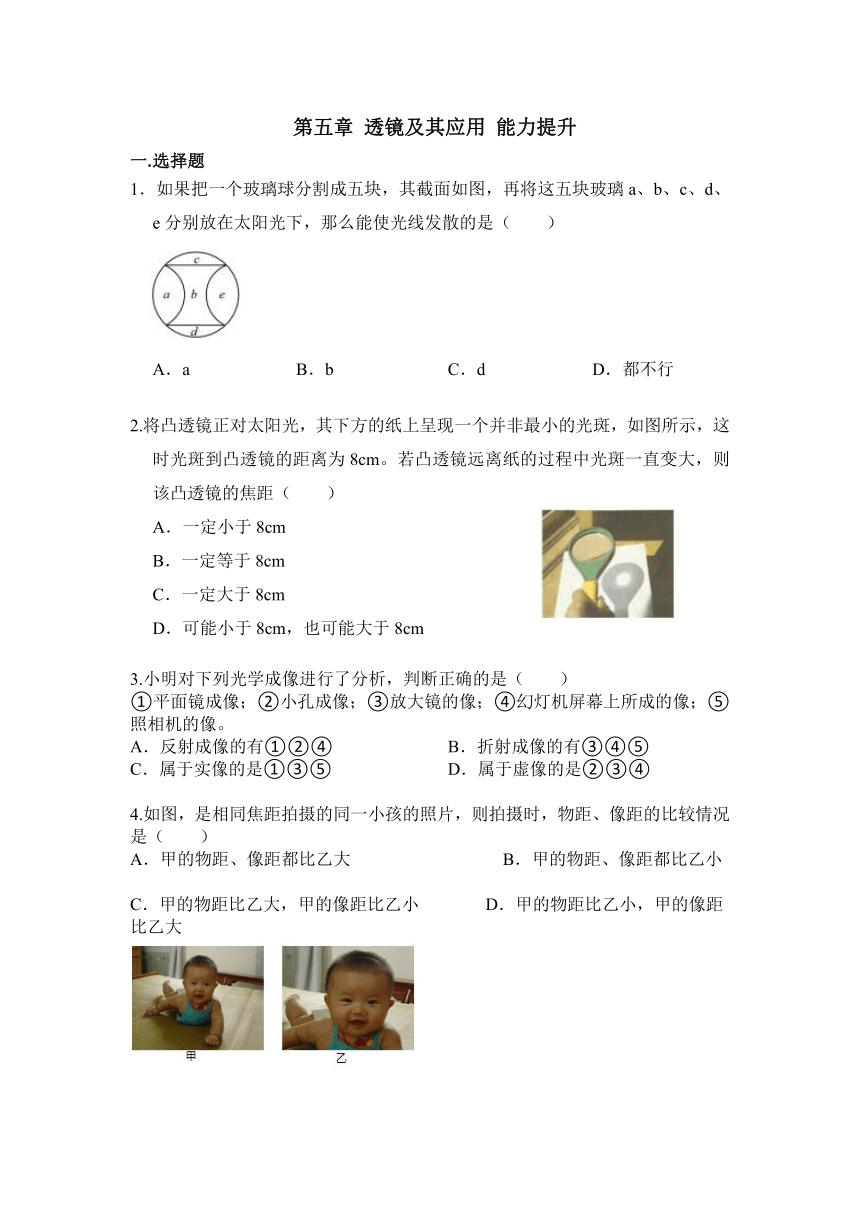

第五章 透镜及其应用 能力提升
选择题
1．如果把一个玻璃球分割成五块，其截面如图，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是（　　）
A．a B．b C．d D．都不行
2.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为8cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）
A．一定小于8cm
B．一定等于8cm
C．一定大于8cm
D．可能小于8cm，也可能大于8cm
3.小明对下列光学成像进行了分析，判断正确的是（　　）
①平面镜成像；②小孔成像；③放大镜的像；④幻灯机屏幕上所成的像；⑤照相机的像。
A．反射成像的有①②④ B．折射成像的有③④⑤
C．属于实像的是①③⑤ D．属于虚像的是②③④
4.如图，是相同焦距拍摄的同一小孩的照片，则拍摄时，物距、像距的比较情况是（　　）
A．甲的物距、像距都比乙大 B．甲的物距、像距都比乙小
C．甲的物距比乙大，甲的像距比乙小 D．甲的物距比乙小，甲的像距比乙大

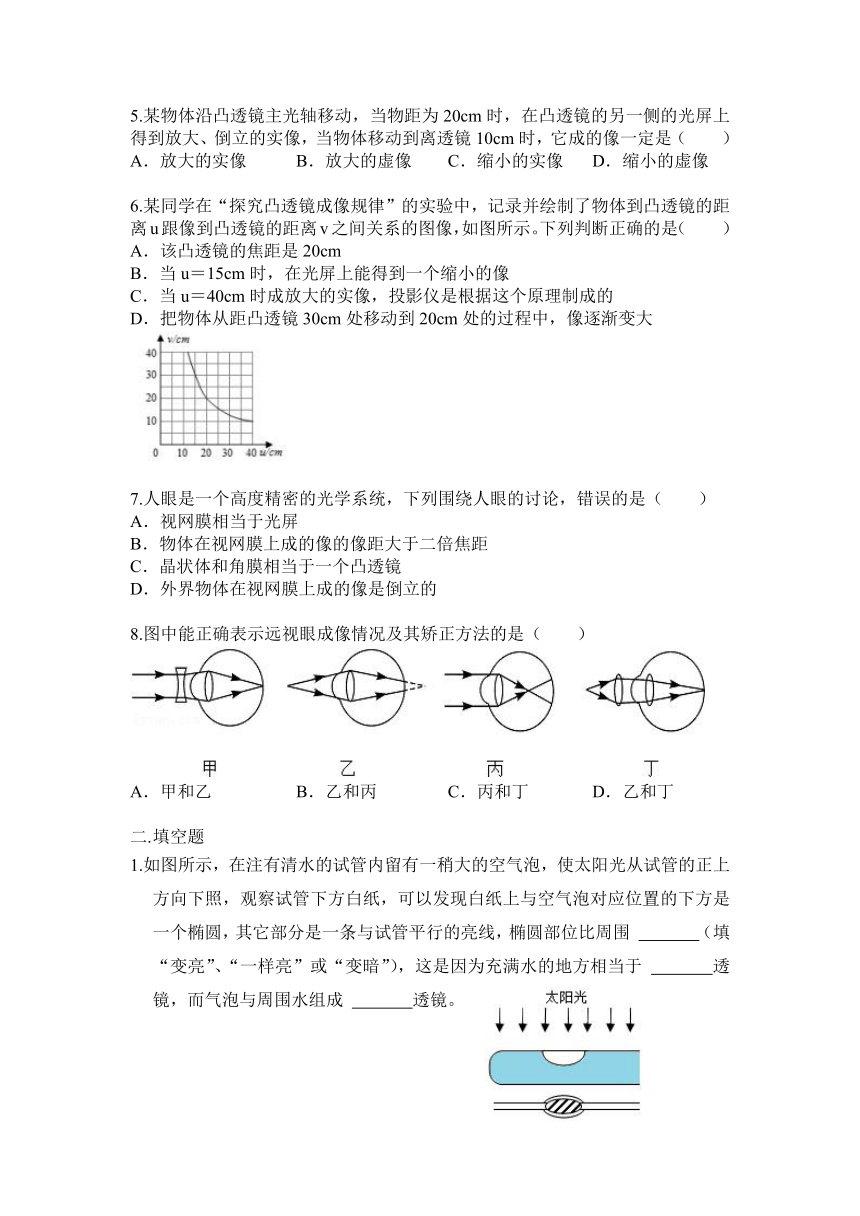

5.某物体沿凸透镜主光轴移动，当物距为20cm时，在凸透镜的另一侧的光屏上得到放大、倒立的实像，当物体移动到离透镜10cm时，它成的像一定是（　　）
A．放大的实像 B．放大的虚像 C．缩小的实像 D．缩小的虚像
6.某同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图像，如图所示。下列判断正确的是（　　）
A．该凸透镜的焦距是20cm
B．当u＝15cm时，在光屏上能得到一个缩小的像
C．当u＝40cm时成放大的实像，投影仪是根据这个原理制成的
D．把物体从距凸透镜30cm处移动到20cm处的过程中，像逐渐变大
7.人眼是一个高度精密的光学系统，下列围绕人眼的讨论，错误的是（　　）
A．视网膜相当于光屏
B．物体在视网膜上成的像的像距大于二倍焦距
C．晶状体和角膜相当于一个凸透镜
D．外界物体在视网膜上成的像是倒立的
8.图中能正确表示远视眼成像情况及其矫正方法的是（　　）
A．甲和乙 B．乙和丙 C．丙和丁 D．乙和丁
填空题
1.如图所示，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方白纸，可以发现白纸上与空气泡对应位置的下方是一个椭圆，其它部分是一条与试管平行的亮线，椭圆部位比周围 　 　（填“变亮”、“一样亮”或“变暗”），这是因为充满水的地方相当于 　 　透镜，而气泡与周围水组成 　 　透镜。
2.为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，在其下方距透镜10cm处的白纸上的光斑恰好与圆环重合，这个现象表明凸透镜对光有　 　作用；当将该透镜靠近白纸垂直移动4cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小　 　（选填“先变小后变大”或“先变大后变小”），通过计算可以得到该凸透镜的焦距为　 　cm。
3.如图是投影仪成像示意图，平面镜的作用是 　 　。若将凸透镜向上移动一点，屏幕需向 　 　（选填“左”或“右”）移动才能看到清晰的像。凸透镜的作用是使投影片在屏幕上成 　 　（选填“等大”、“缩小”或“放大”）的实像，此时如果有一只飞虫在透镜和投影片之间飞过，则屏幕上 　 　（选填“一定能”、“可能”或“不能”）形成小虫清晰的像。
4.某小区楼道设有多功能电子门铃，此装置可以通过其内置摄像头来识别来访者，该摄像头相当于凸透镜，经摄像头所成的是倒立，　 　的实像。小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景，则图甲中，书本上的字到凸透镜的距离 　 　；要使图乙中看到的字变小一些，他应该 　 　。
5.小明从凸透镜A（焦距为20cm）和凸透镜B（焦距为15cm）中选择一个进行实验探究，他将凸透镜与蜡烛、光屏按照图所示的位置摆放在光具座上，点燃蜡烛后发现光屏上恰好得到烛焰清晰的像，这个像一定是 　 　（选填“倒立放大”、“倒立缩小”、“正立放大”或“正立缩小”）的，他所选择的凸透镜是 　 　___________（选填“A”或“B“）。
6.人的眼球像一架照相机，晶状体和角膜的共同作用相当于一个　 　透镜，物体在视网膜上会形成一个缩小、　 　（选填“正立”或“倒立”）的实像。采用激光手术，可　 　（选填“增强”或“减弱”）晶状体和角膜构成的透镜对光的会聚作用，从而矫正近视眼。
作图题
1.如图，光线a平行于凸透镜的主光轴，光线b过光心，请在图中作出光线a、b经过凸透镜后的折射光线；
2.请在图中画出光线经过凹透镜后的光路图为焦点。
3.如图所示，O为凸透镜的光心，F为焦点，请将图中两条光线的光路补充完整。
4.完成图中光路。
实验题
1.小田同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
（1）实验前，应调节烛焰、凸透镜与光屏中心，使它们在 　 　上。
（2）实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、　 　（选填“放大”或“缩小”）的实像，若保持蜡烛和光屏位置不变、移动透镜至 　 　cm刻度线处，光屏上能再次呈现清晰的像。
（3）若实验中用手遮住凸透镜的一半，则光屏上 　 　（选填“能”或“不能”）出现完整的像。
（4）如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在 　 　（选填“A”或“B”或“C”）处能观察到蜡烛的像，像是图丙中的 　 　（选填“1”、“2”、“3”、“4”）。
（5）如图丁所示是小田通过实验得到的凸透镜成像时的像距v与物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐 　 　（选填“变大”或“变小”）。当u＞2f时．物体移动速度 　 　（选填“大于”、“小于”或“等于”）像移动的速度。当f＜u＜2f时，物体移动速度 　 　（选填“大于”、“小于”或“等于”）像移动的速度。
