(共26张PPT)
1
透 镜
人教版八年级上册第五章
课程导入

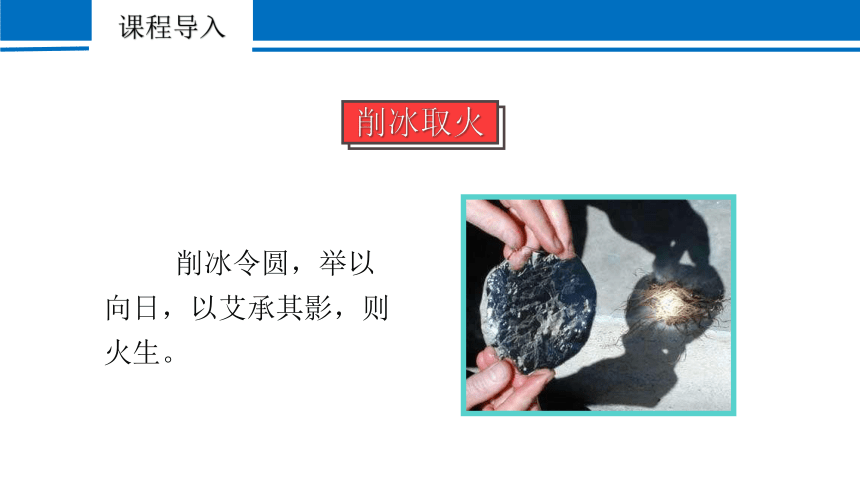

削冰取火
削冰令圆,举以向日,以艾承其影,则火生。

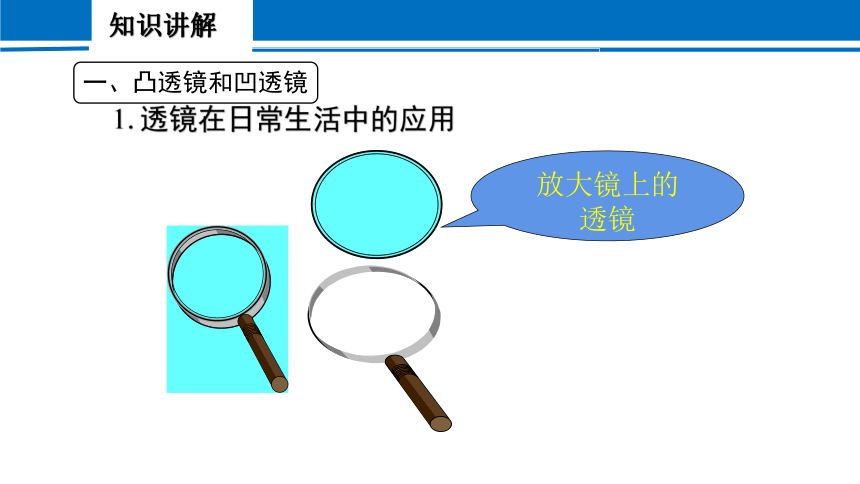

放大镜上的
透镜
1. 透镜在日常生活中的应用
一、凸透镜和凹透镜

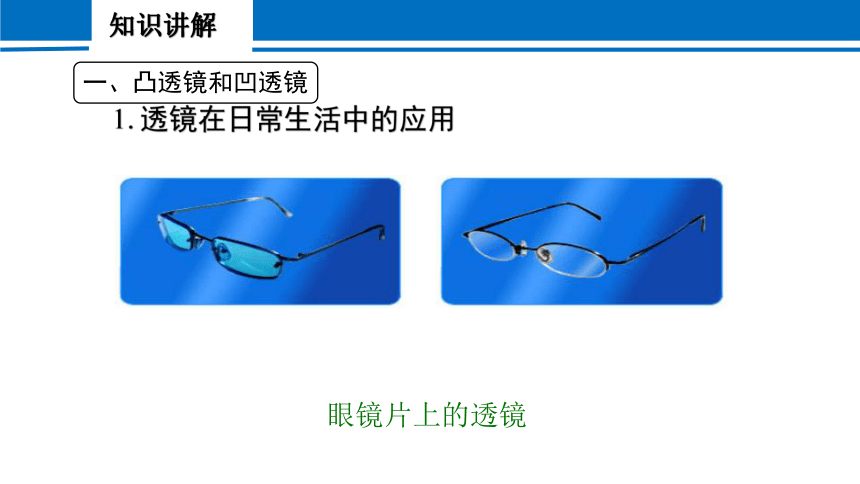

眼镜片上的透镜
1. 透镜在日常生活中的应用
一、凸透镜和凹透镜

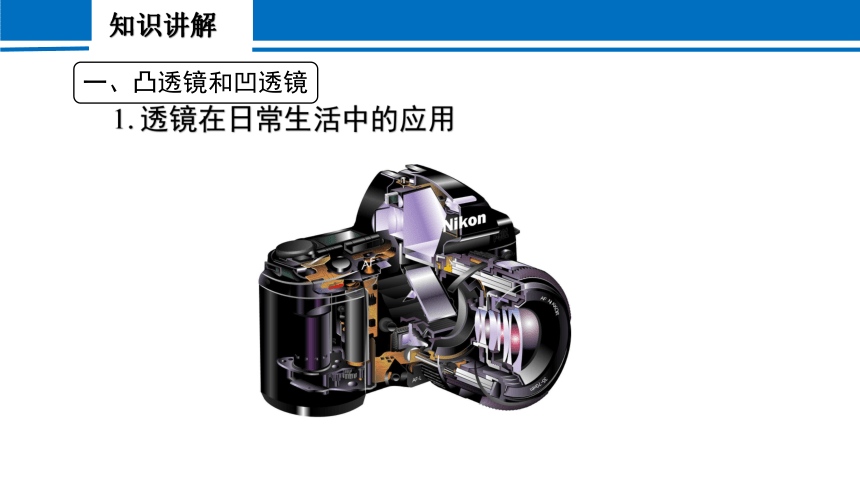

1. 透镜在日常生活中的应用
一、凸透镜和凹透镜

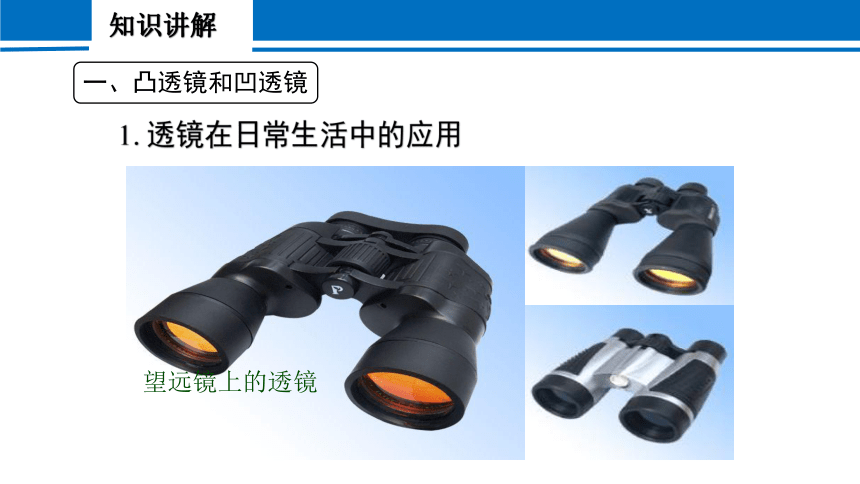

望远镜上的透镜
1. 透镜在日常生活中的应用
一、凸透镜和凹透镜
一、凸透镜和凹透镜

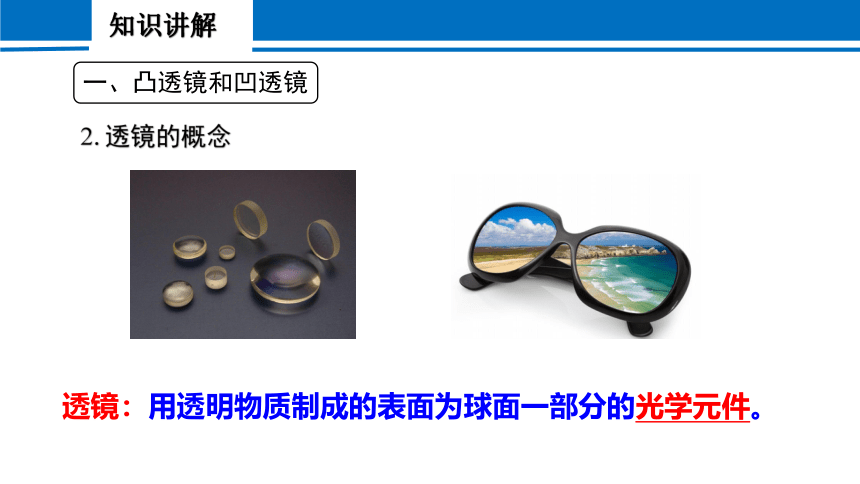

2. 透镜的概念
透镜:用透明物质制成的表面为球面一部分的光学元件。
1

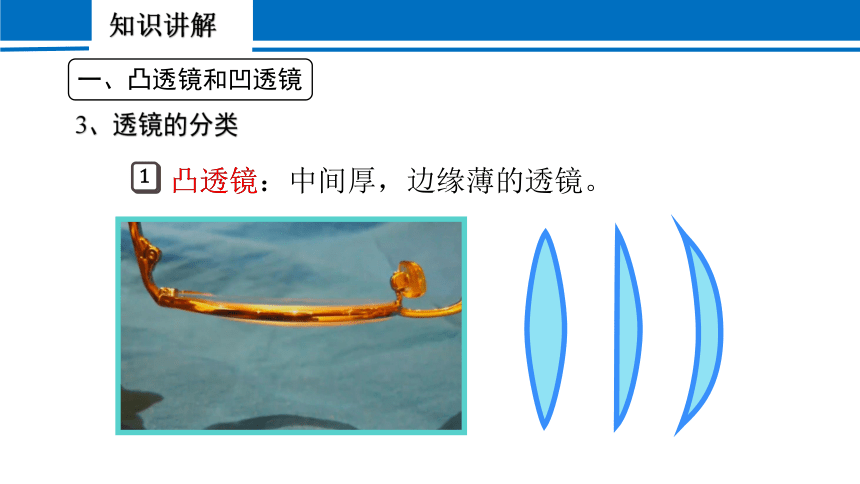

凸透镜:中间厚,边缘薄的透镜。
凸透镜
3、透镜的分类
一、凸透镜和凹透镜
2

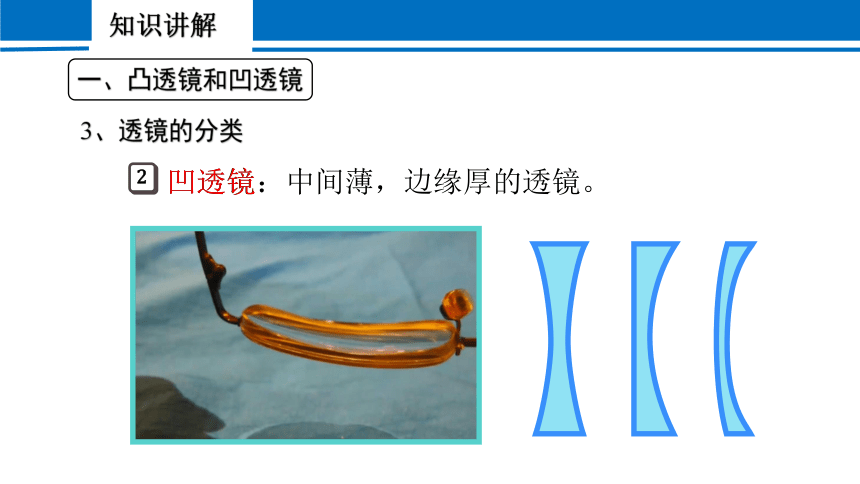

凹透镜:中间薄,边缘厚的透镜。
凹透镜
3、透镜的分类
一、凸透镜和凹透镜
一般透镜的两个表面至少有一个是球面的一部分。
一、凸透镜和凹透镜
凸透镜
凹透镜
凸透镜符号
凹透镜符号
3、透镜的分类
一、凸透镜和凹透镜
1.主光轴:通过两个球面球心的直线。(主轴)
2.光心:光心是主光轴上的一点,通过这点的光线穿过透镜时不改变方向。
主光轴
C2
C1
O
光心
4、主轴与光心:
1
透镜对平行于主轴的入射光的作用
让平行于透镜主轴几束光射向凸透镜,观察光通过透镜后偏折方向。
二、透镜对光的作用
实验表明,凸透镜对光有会聚作用。
1
透镜对平行于主轴的入射光的作用
让平行于透镜主轴几束光射向凹透镜,观察光通过透镜后偏折方向。
二、透镜对光的作用
实验表明,凹透镜对光有发散作用。
2
透镜对非平行光的作用
二、透镜对光的作用
凸透镜对于非平行光,起会聚作用。
凸透镜对于非平行光,起会聚作用。
凹透镜对于非平行光,起发散作用。
凹透镜对于非平行光,起发散作用。
焦距:焦点到光心的距离。
说明:透镜有两个焦点和焦距,左右焦距相等
焦点:平行于主光轴的平行光通过透镜后会聚于一点,或折射光线反向延长线会聚的一点。
【定义】
三、焦点与焦距
【思考】
说明:凹凸程度越大的透镜焦距越小,折光能力越好。
如何准确地测量透镜焦距呢?
【方案】
A、阳光正对凸透镜
B、移动透镜或光屏
C、获得最小最亮点
【改进】
D、测量镜与屏间距
想想做做:测量凸透镜的焦距
三、焦点与焦距
四、透镜的典型光路
一、凸透镜和凹透镜
二、透镜对光线的作用
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
2、主光轴
3、光 心(O)
通过这节课的学习,你有什么收获?
本课小结
1、概念
三、焦点和焦距
谢谢聆听
