(共28张PPT)
3
凸透镜成像的规律
人教版八年级上册第五章
第1课时 凸透镜成像的规律的准确理解

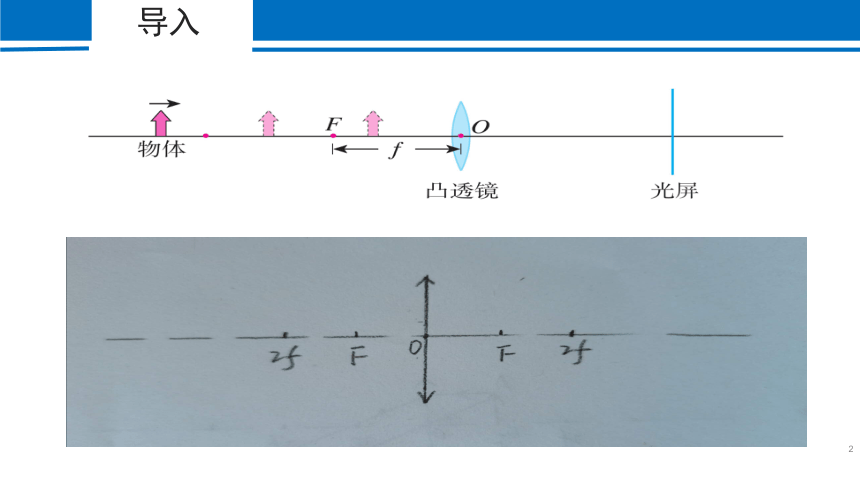

导入
2
导入
3

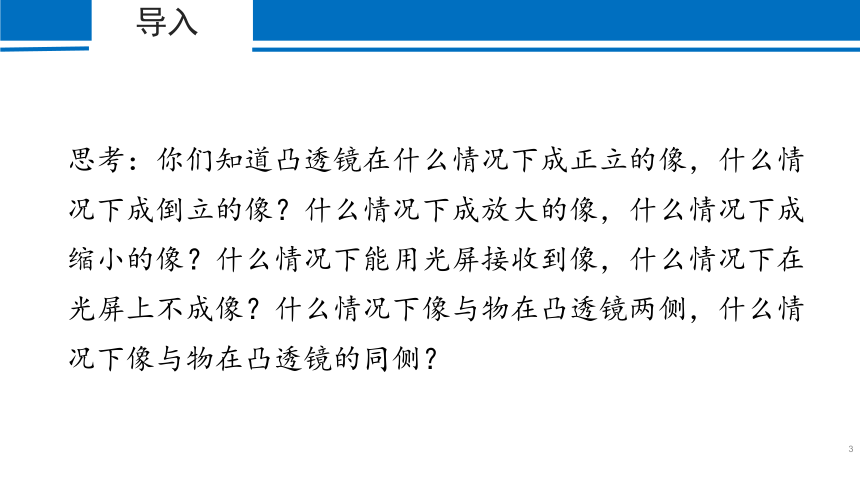

思考:你们知道凸透镜在什么情况下成正立的像,什么情况下成倒立的像?什么情况下成放大的像,什么情况下成缩小的像?什么情况下能用光屏接收到像,什么情况下在光屏上不成像?什么情况下像与物在凸透镜两侧,什么情况下像与物在凸透镜的同侧?

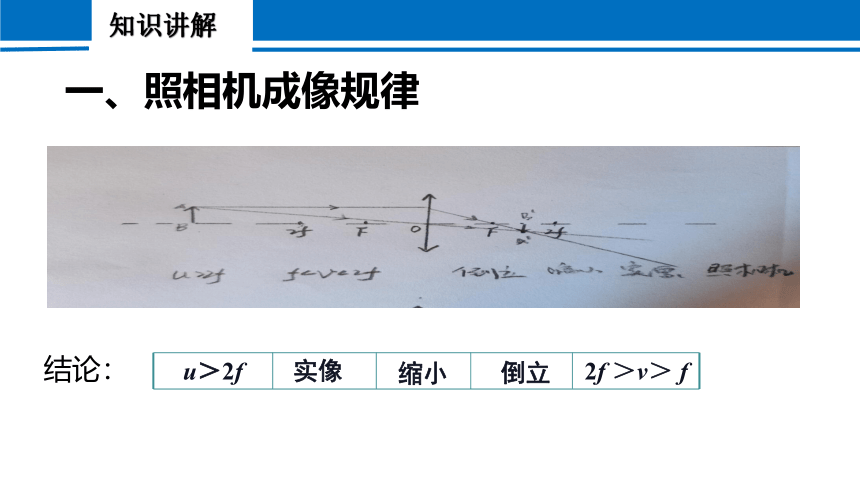

一、照相机成像规律
u>2f 2f >v> f
实像
缩小
倒立
结论:
二、二倍焦距上
u=2f v=2f
实像
等大
倒立
结论:

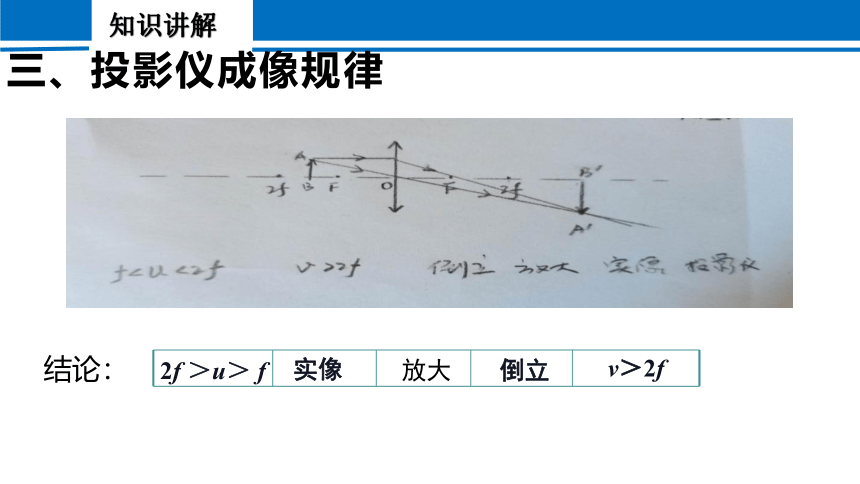

三、投影仪成像规律
结论:
v>2f
实像
放大
倒立
2f >u> f

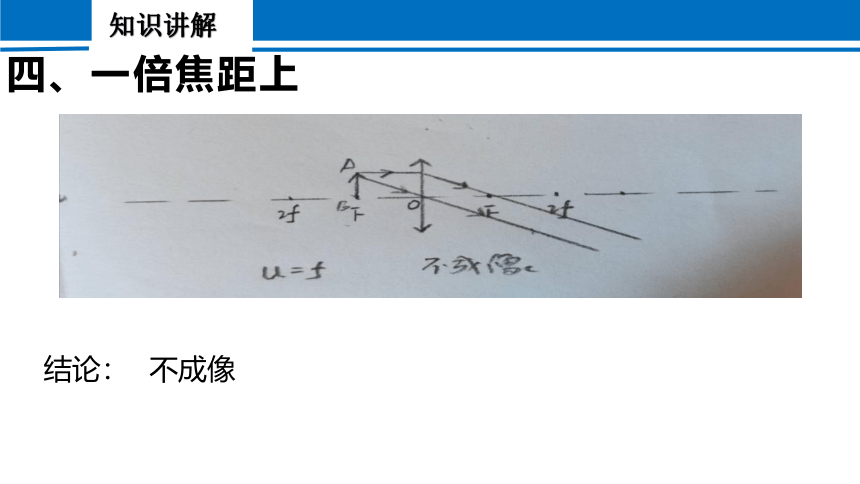

四、一倍焦距上
结论:
不成像

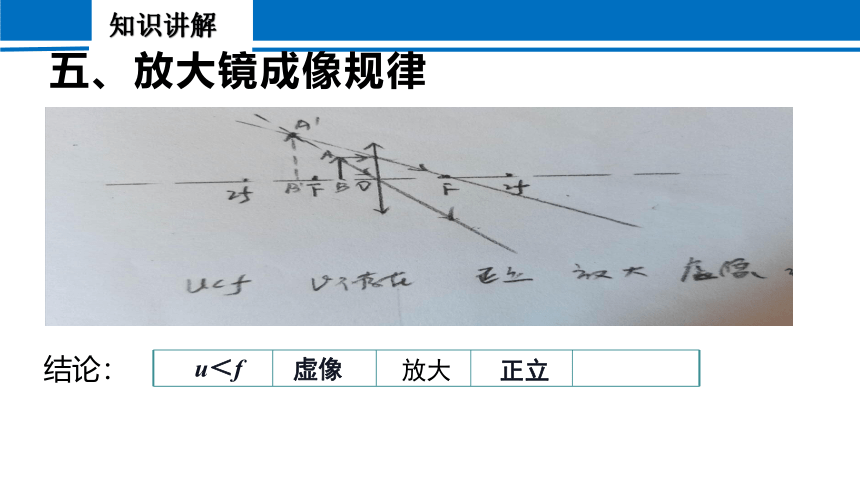

五、放大镜成像规律
结论:
虚像
放大
正立
u<f

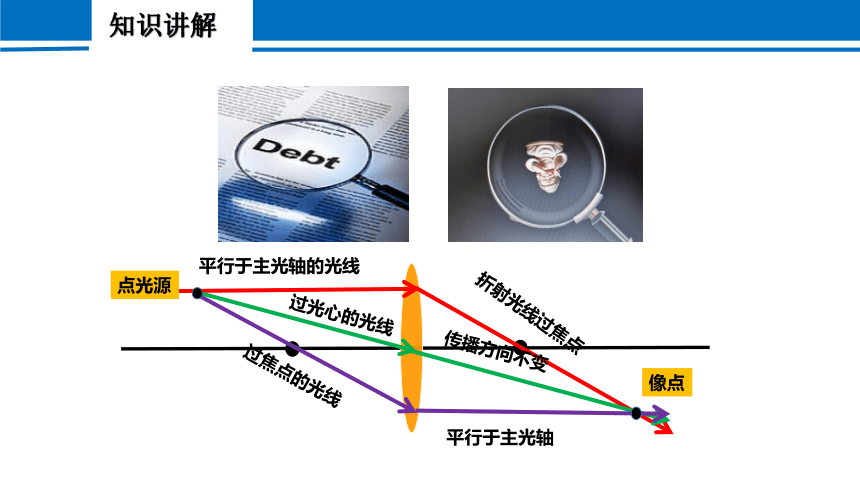

平行于主光轴的光线
折射光线过焦点
过光心的光线
传播方向不变
过焦点的光线
平行于主光轴
像点
点光源
凸透镜成像的规律的准确理解
物距u 像的特点 像距v
正立或倒立 放大或缩小 虚像或实像
u>2f 倒立 缩小 实像 fu=2f 倒立 等大 实像 v=2f
f2f
uu=f 不成像
物距u 像距v 像的性质 像物的位置关系
应 用
倒 正 放大缩小 实 虚
a
b
c
d
e
凸透镜成像规律
2f>v>f
v=2f
u>2f
u=2f
2f>u>f
v>2f
u=f
uv>u
缩小
倒立
实像
实像
实像
不成像
虚像
异侧
异侧
异侧
同侧
等大
放大
放大
倒立
倒立
正立
照相机
投影仪
放大镜
测焦距
凸透镜成像规律
实像与物体在凸透镜的两侧(异侧),虚像 与物体在凸透镜的同侧。
一倍焦距是成像虚实的分界点,
二倍焦距是成像大小的分界点;
实像都是倒立的,虚像都是正立的,
(成实像)物近像远像变大, 物远像近像变小.
(成虚像)物近像近像变小,物远像远像变大.
(1)题目中的图中已经给出了物和像时,通过观察题图直接判断。
(2)根据物距与焦距的关系判断。
(3)根据物距与像距的关系判断:
①物距大于像距时,成倒立、缩小的实像。
②物距等于像距时,成倒立、等大的实像。
③物距小于像距时,成倒立、放大的实像。
判断成像性质的方法:
小结
凸透镜成像的5种光路图:
课堂练习
16
1、如果凸透镜焦距为10cm,当透镜到蜡烛的距离为15cm时,移动光屏在光屏上得到倒立的 的实像。
2、在“探究凸透镜成像的规律”时,当烛焰离透镜13cm时成放大的实像,当烛焰离透镜8cm时成放大的虚像,则这个透镜的焦距可能是( )
A.4cm B.6cm C.7cm D.12cm
3、小方同学做“探究凸透镜成像规律”实验,当蜡烛、凸透镜、光屏的位置如图所示时,光屏上得到了清晰的像。则( )
A、得到的像是正立缩小的实像;
B、得到的像是倒立放大的实像;
C、得到的像是倒立缩小的实像;
D、得到的像是倒立放大的虚像。
C
课堂练习
4.某照相机镜头焦距为 f=10cm,小刚用它来给自己的小制作照相,当照相机正对作品从 50cm处向 12cm处移动的过程中( )
A.像距变小,像先变小后变大;
B.像距变小,像变大;
C.像距变大,像先变小后变大;
D.像距变大,像变大。
D
课堂练习
3
凸透镜成像的规律
第2课时 对凸透镜成像规律的应用
导入
20
物距 像距 像的情况 应用
u>2f 2f>v>f 缩小 倒实 照相机
u=2f v=2f 等大 测焦距
f2f 放大 投影仪
u=f 不成像 测焦距
u复习凸透镜成像基本规律
21
根据上边的表格,你能记住凸透镜成像规律吗?
记住的同学,如果改变顺序还能说出规律吗?
困难?简单?记住了?
试一试!
死记硬背很难记住,怎样记呢?
导入
知识讲解
当u=f时,不成像,没有规律
当u一、传统的作图法
f
2f
2f
f
a
c
a'
b
b'
c'
图形 物距 像距 像的情况
a u>2f 2f>v>f 缩小


b u=2f v=2f 等大
c 2f>u>f v>2f 放大
作图的方式记忆,但是做题时用时较多,也容易画歪!
学习一个新方法!
知识讲解
二、数字巧妙解决
我们把透镜左右两边的位置分为10个位置,分别为1 、 2 、 3 、 4 、 5和1 ' 、 2 ' 、 3 ' 、 4 ' 、 5 ',如下图
分好以后呢,我们再来看物体的位置和像的位置!并填入下边的表格。
f
2f
f
2f
1
1'
3
3'
5
5'
c'
2'
2
4'
4
c
注意方法:像距+物距=8
知识讲解
图形 物距 像距 和 像的情况
a 8
b
c
d
e
3
5'
4
4'
5
3'
5'>3 像大
4'=4 等大
3'<5 缩小
倒实
注意方法:
像距+物距=8
投影仪
测焦距
照相机
2 无
1 无
不成像
测焦距(最小最亮光斑)
正立
虚像
放大镜
物像同
侧等大
课堂练习
25
1.小明在探究凸透镜成像规律时,蜡烛与光屏分别置于凸透镜两侧,保持凸透镜的位置不变,先后把蜡烛放在如图所的a、b、c、d四点,分别调整光屏的位置。当把蜡烛位于______点时,屏上出现放大的像;当蜡烛位于_______点时,无论怎样移动光屏,在光屏上都找不到像。
3
3
1
2
4
5
F
2F
a
b
c
d
5` 像大
4`
3`
b 、c
d
课堂练习
26
2.小周同学在探究凸透镜成像规律实验时,在光屏上得到清晰的与烛焰等大的像,保持凸透镜位置不变,为了得到清晰缩小的像,他应该( )
A.让蜡烛远离透镜,同时让光屏也远离透镜
B.让蜡烛远离透镜,同时让光屏靠近透镜
C.让蜡烛靠近透镜,同时让光屏也靠近透镜
D.让蜡烛靠近透镜,同时让光屏远离透镜
B
分析:
像距+物距=8
等大实像:4`+4=8
像缩小:3`<5 像物都向左移
小结
图形 物距 像距 和 像的情况
a 8 投影仪
b 测焦距
c 照相机
d 2 无 不成像 测焦距(最小最亮光斑)
e 1 无 物像同侧 等大 正立虚像
放大镜
3
5'
4
4'
5
3'
5'>3 像大
4'=4 等大
3'<5 缩小
倒实
f
2f
f
2f
1
3
5
1'
3'
5'
4'
2'
c'
2
4
1
3
c
