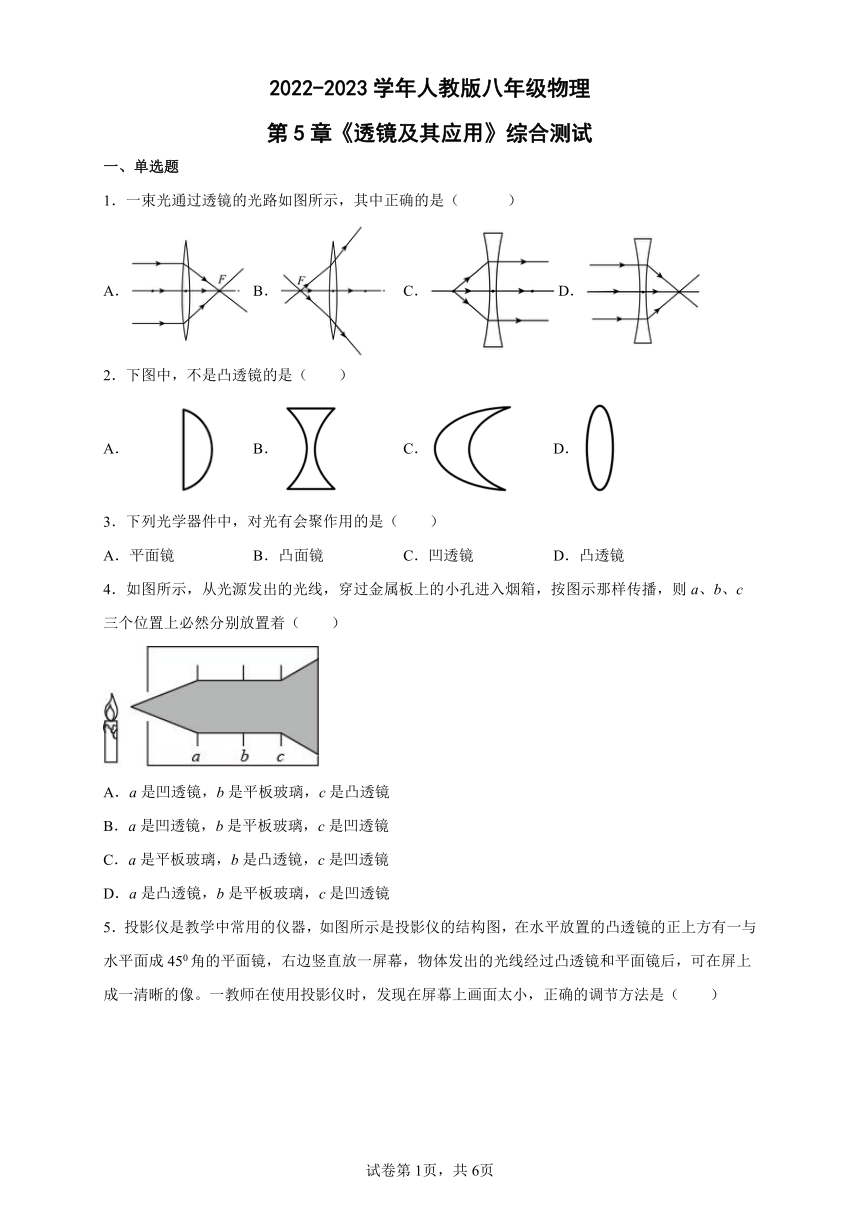

八年级物理第5章《透镜及其应用》综合测试（有答案）

2022-2023学年人教版八年级物理
第5章《透镜及其应用》综合测试
一、单选题
1．一束光通过透镜的光路如图所示，其中正确的是（ ）
A． B． C． D．
2．下图中，不是凸透镜的是（　　）
A． B． C． D．
3．下列光学器件中，对光有会聚作用的是（　　）
A．平面镜 B．凸面镜 C．凹透镜 D．凸透镜
4．如图所示，从光源发出的光线，穿过金属板上的小孔进入烟箱，按图示那样传播，则a、b、c三个位置上必然分别放置着（　　）
A．a是凹透镜，b是平板玻璃，c是凸透镜
B．a是凹透镜，b是平板玻璃，c是凹透镜
C．a是平板玻璃，b是凸透镜，c是凹透镜
D．a是凸透镜，b是平板玻璃，c是凹透镜

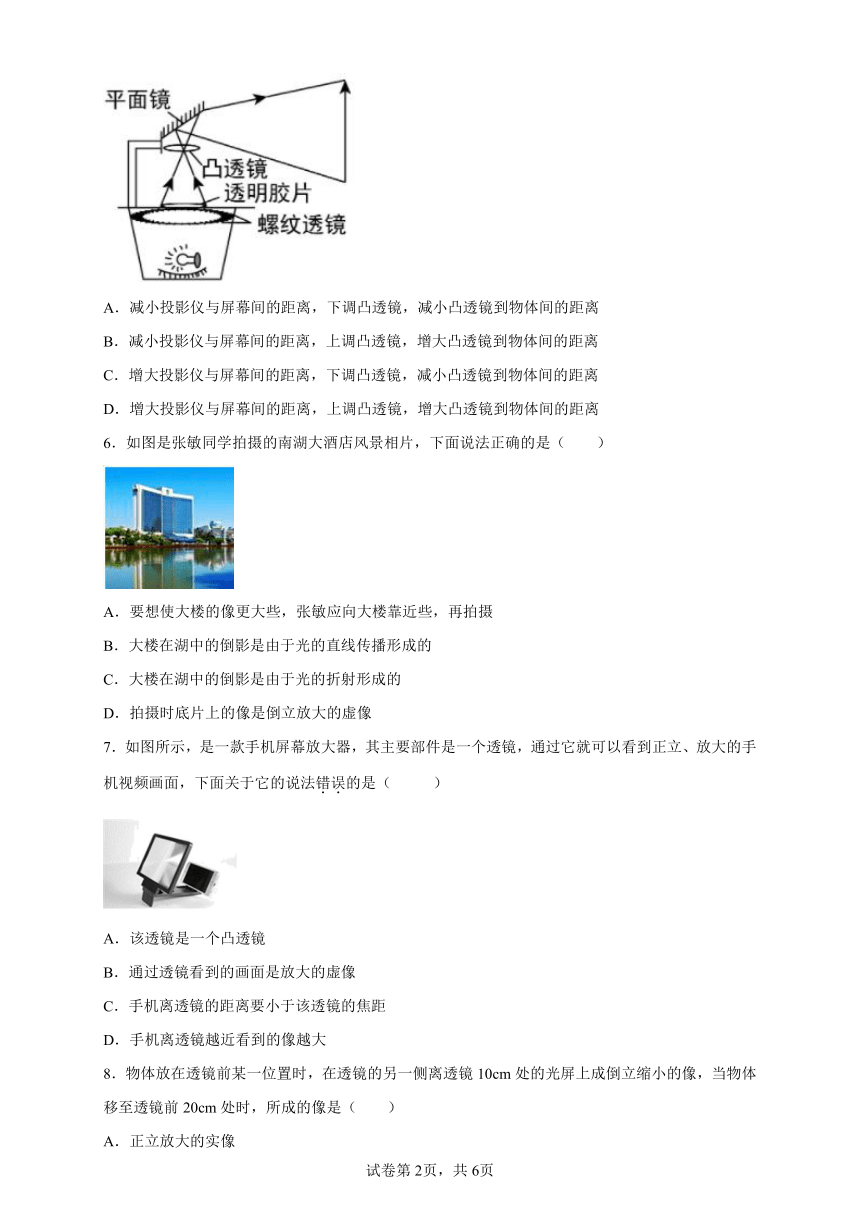

5．投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成450角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（　　）
A．减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
B．减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
C．增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离
D．增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离
6．如图是张敏同学拍摄的南湖大酒店风景相片，下面说法正确的是（　　）
A．要想使大楼的像更大些，张敏应向大楼靠近些，再拍摄
B．大楼在湖中的倒影是由于光的直线传播形成的
C．大楼在湖中的倒影是由于光的折射形成的
D．拍摄时底片上的像是倒立放大的虚像
7．如图所示，是一款手机屏幕放大器，其主要部件是一个透镜，通过它就可以看到正立、放大的手机视频画面，下面关于它的说法错误的是（ ）
A．该透镜是一个凸透镜
B．通过透镜看到的画面是放大的虚像
C．手机离透镜的距离要小于该透镜的焦距
D．手机离透镜越近看到的像越大
8．物体放在透镜前某一位置时，在透镜的另一侧离透镜10cm处的光屏上成倒立缩小的像，当物体移至透镜前20cm处时，所成的像是（　　）
A．正立放大的实像
B．正立等大的实像
C．倒立缩小的实像
D．倒立放大的实像

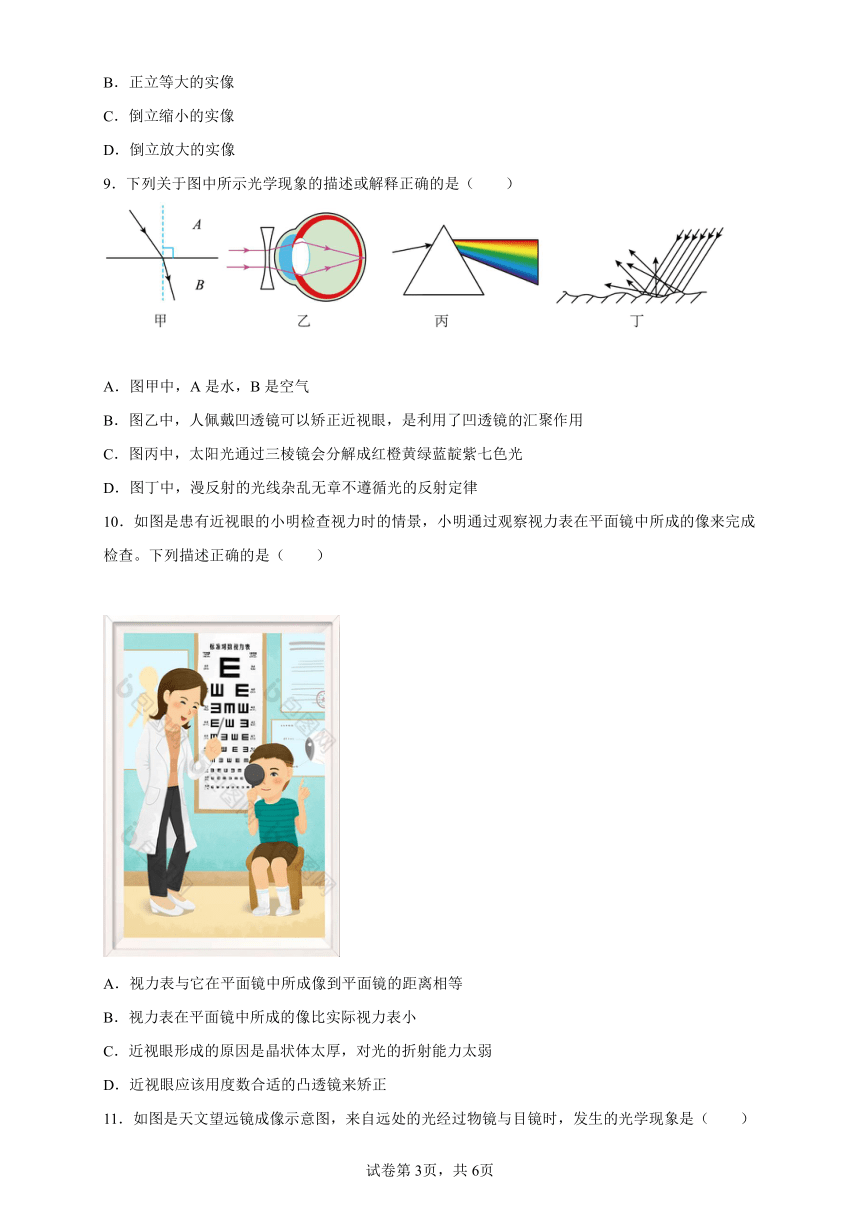

9．下列关于图中所示光学现象的描述或解释正确的是（　　）
A．图甲中，A是水，B是空气
B．图乙中，人佩戴凹透镜可以矫正近视眼，是利用了凹透镜的汇聚作用
C．图丙中，太阳光通过三棱镜会分解成红橙黄绿蓝靛紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律
10．如图是患有近视眼的小明检查视力时的情景，小明通过观察视力表在平面镜中所成的像来完成检查。下列描述正确的是（　　）
A．视力表与它在平面镜中所成像到平面镜的距离相等
B．视力表在平面镜中所成的像比实际视力表小
C．近视眼形成的原因是晶状体太厚，对光的折射能力太弱
D．近视眼应该用度数合适的凸透镜来矫正

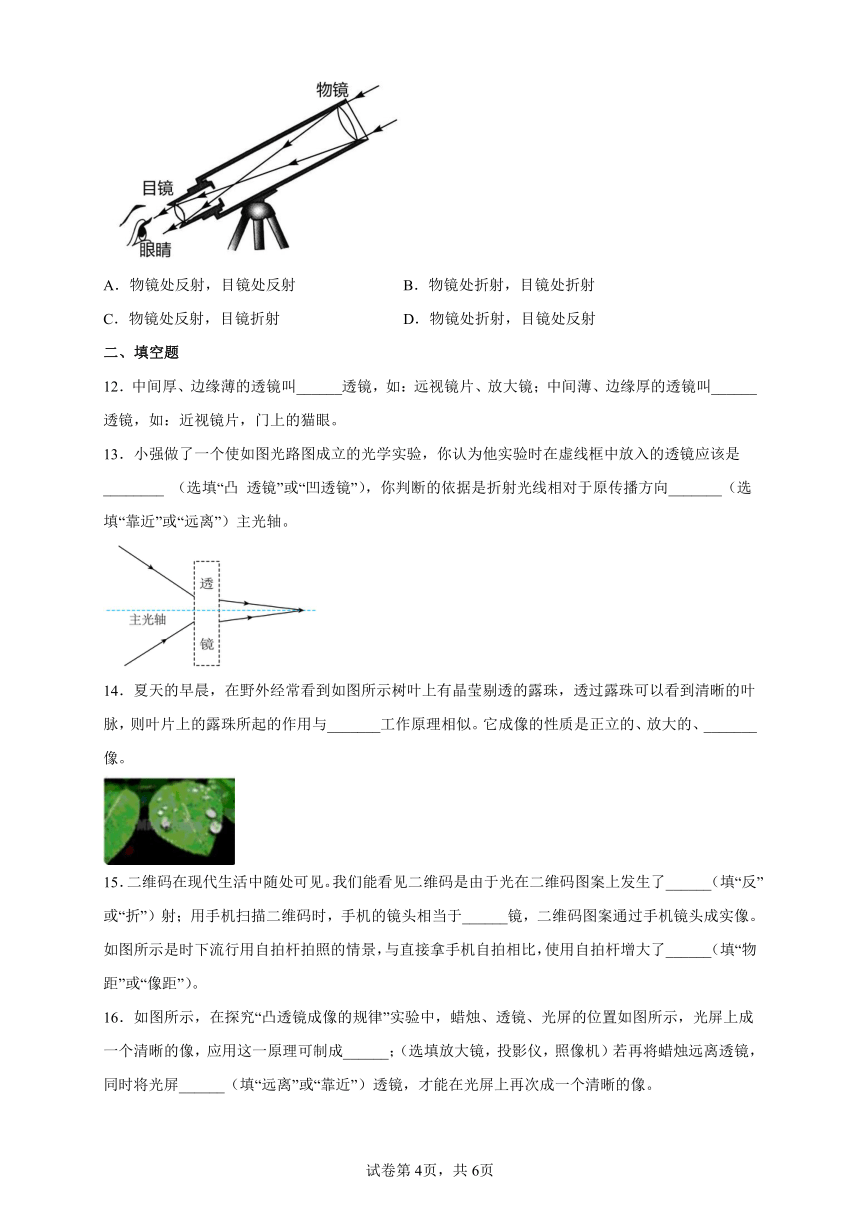

11．如图是天文望远镜成像示意图，来自远处的光经过物镜与目镜时，发生的光学现象是（　　）
A．物镜处反射，目镜处反射 B．物镜处折射，目镜处折射
C．物镜处反射，目镜折射 D．物镜处折射，目镜处反射
二、填空题
12．中间厚、边缘薄的透镜叫______透镜，如：远视镜片、放大镜；中间薄、边缘厚的透镜叫______透镜，如：近视镜片，门上的猫眼。
13．小强做了一个使如图光路图成立的光学实验，你认为他实验时在虚线框中放入的透镜应该是________ （选填“凸 透镜”或“凹透镜”），你判断的依据是折射光线相对于原传播方向_______（选填“靠近”或“远离”）主光轴。
14．夏天的早晨，在野外经常看到如图所示树叶上有晶莹剔透的露珠，透过露珠可以看到清晰的叶脉，则叶片上的露珠所起的作用与_______工作原理相似。它成像的性质是正立的、放大的、_______像。
15．二维码在现代生活中随处可见。我们能看见二维码是由于光在二维码图案上发生了______（填“反”或“折”）射；用手机扫描二维码时，手机的镜头相当于______镜，二维码图案通过手机镜头成实像。如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了______（填“物距”或“像距”）。
16．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成______；（选填放大镜，投影仪，照像机）若再将蜡烛远离透镜，同时将光屏______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像。
17．如图甲表示某人看物体时的光路图，要在视网膜上成清晰的像，需配戴______镜，希望同学们养成良好用眼习惯。如图乙所示，小勇利用焦距为10cm的放大镜看自己的手指纹时，应将手指放在距放大镜______（填“大于”、“小于”或“等于”）10cm的位置。
三、作图题
18．如图所示，MN为凸透镜的主光轴，A为蜡烛，A′为蜡烛在光屏上所成的像，根据透镜成像规律画出凸透镜及其焦点的位置。
19．请按要求完成下列作图：在图甲中画出折射光线的入射光线
四、实验题
20．用如图所示的实验器材做“探究凸透镜成像规律”实验。
（1）当蜡烛、凸透镜、光屏在光具座标尺上的位置如图所示时，光屏上出现一个清晰像，这是一个倒立、________的实像，生活中应用该原理制作的光学仪器是________（照相机/幻灯机、放大镜）。
（2）根据图中信息可推断出此凸透镜焦距f的范围是________;
（3）实验过程中，燃烧的蜡烛变短了，可将凸透镜的高度调_______（高/低），使像再次呈现在光屏中央。
（4）把蜡烛向左移动一小段距离，发现光屏上烛焰的像变模糊了.若不移动光屏，将一个眼镜片放在凸透镜和烛焰之间，发现光屏上的像又变清晰了，则该眼镜片是________（近视/远视）眼镜的镜片。
21．凸透镜的焦距可以在阳光下用刻度尺来测量，如图所示，小明同学为了探索凸透镜的焦距跟什么因素有关，他做了实验，根据表格中记录的数据，回答下列问题：
实验次数 1 2 3 4
凸透镜厚度 1cm 0.5cm 0.5cm 0.5cm
凸透镜直径 4cm 4cm 6cm 4cm
凸透镜材料 玻璃 玻璃 玻璃 塑料
凸透镜焦距 3cm 5cm 8cm 6cm
（1）此实验运用了___________研究问题。
（2）比较实验___________与___________，得出结论：同材料、同直径，凸透镜厚度越厚，凸透镜焦距越小。
（3）比较实验___________与___________，得出结论：同材料、同厚度，凸透镜直径越大，凸透镜焦距越大。
（4）比较实验2与4，得出结论：___________。
试卷第1页，共3页
试卷第1页，共3页
参考答案
1．A
A．对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故A正确；
B．对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴，故B错误；
C．对于凹透镜，过焦点的光线不属于特殊光线，折射光线将远离主光轴，故C错误；
D．对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故D错误。
故选A。
2．B
ACD．凸透镜是中间厚，边缘薄的一种透镜，ACD中的透镜中间厚，边缘薄，是凸透镜，故ACD不符合题意；
B．该透镜中间薄，边缘厚，是凹透镜，故B符合题意；
故选B。
3．D
A．平面镜能改变光的传播路线，平行光入射、反射的也是平行光，对光没有会聚作用，故A不符合题意；
B．凸面镜是利用了平面镜改变光的传播路线的作用，对光线有发散作用，故B不符合题意；
C．凹透镜对光线有发散作用，故C不符合题意；
D．凸透镜对光线有会聚作用，故D符合题意。
故选D。
4．D
a处会聚光线，是凸透镜，b处没有改变光线方向，是平板玻璃，c处使光线发散，是凹透镜，故ABC不符合题意，D符合题意。
故选D。
5．C
由题意可知，投影仪成像时，物距大于一倍焦距小于二倍焦距，要使得像变大，根据“物近像远像变大”的规律可知，应减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大，故ABD不符合题意，C符合题意。
故选C。
6．A
A．要使大楼的像更大些，则由物近像远像变大的规律可知，要将照相机靠近大楼，减小物距再拍摄，故A正确；
BC．大楼在湖中的倒影等同于平面镜成像，是光的反射形成的，故BC错误；
D．照相机所成的像是倒立缩小的实像，故D错误。
故选A。
7．D
手机屏幕放大器，其主要部件是一个凸透镜，当手机离透镜的距离要小于该透镜的焦距时，通过它就可以看到正立、放大的手机视频画面；由于此时凸透镜成的是虚像，物距小于焦距，则手机离透镜越近，物距越小，则像距越小，像越小，故ABC正确，D错误。
故选D。
8．C
蜡烛位于凸透镜前，调节好透镜和光屏位置后，在透镜另一侧离透镜10cm的光屏上呈现缩小、倒立的像，说明此时像距大于二倍焦距而小于一倍焦距，即
2f>10cm>f
所以凸透镜的焦距
5cm把蜡烛移到距透镜20cm处时，u>2f，光屏上呈现倒立、缩小的实像。故ABD不符合题意，C符合题意。
故选C。
9．C
A．甲图是光的折射光路图，可以看出，入射角大于折射角，A介质应该是空气，B是水，故A错误；
B．乙图中，凹透镜是发散透镜，它没有汇聚作用，故B错误；
C．丙图中，太阳光通过三棱镜后发生了光的折射，形成了七色光带，这种说法是正确的，故C正确；
D．丁图中，漫反射也是光的反射的一种，同样遵循光的反射规律，故D错误。
故选C。
10．A
A．平面镜成像中，像到镜面的距离等于物到镜面的距离，故视力表与它在平面镜中所成像到平面镜的距离相等，故A正确；
B．平面镜成正立、等大的虚像，故视力表在平面镜中所成的像与实际大小相等，故B错误；
CD．近视眼形成的原因是晶状体太厚，对光的折射能力太强，使像成在视网膜之前，矫正时要使像后移到视网膜上，需要将进入眼睛的光线适当发散，故应佩戴度数合适的凹透镜来矫正。故CD错误。
故选A。
11．B
望远镜由物镜和目镜组成，物镜和目镜都是凸透镜，物镜相当于照相机，成倒立、缩小的实像；目镜相当于放大镜，成正立、放大的虚像。
12． 凸 凹
13． 凹透镜 远离
14． 放大镜 虚
15． 反 凸透 物距
16． 投影仪 靠近
17． 凹透 小于
18．
19．
20． 缩小 照相机 10cm21． 控制变量法 1 2 2 3 同厚度、同直径，材料不同，凸透镜焦距不同
