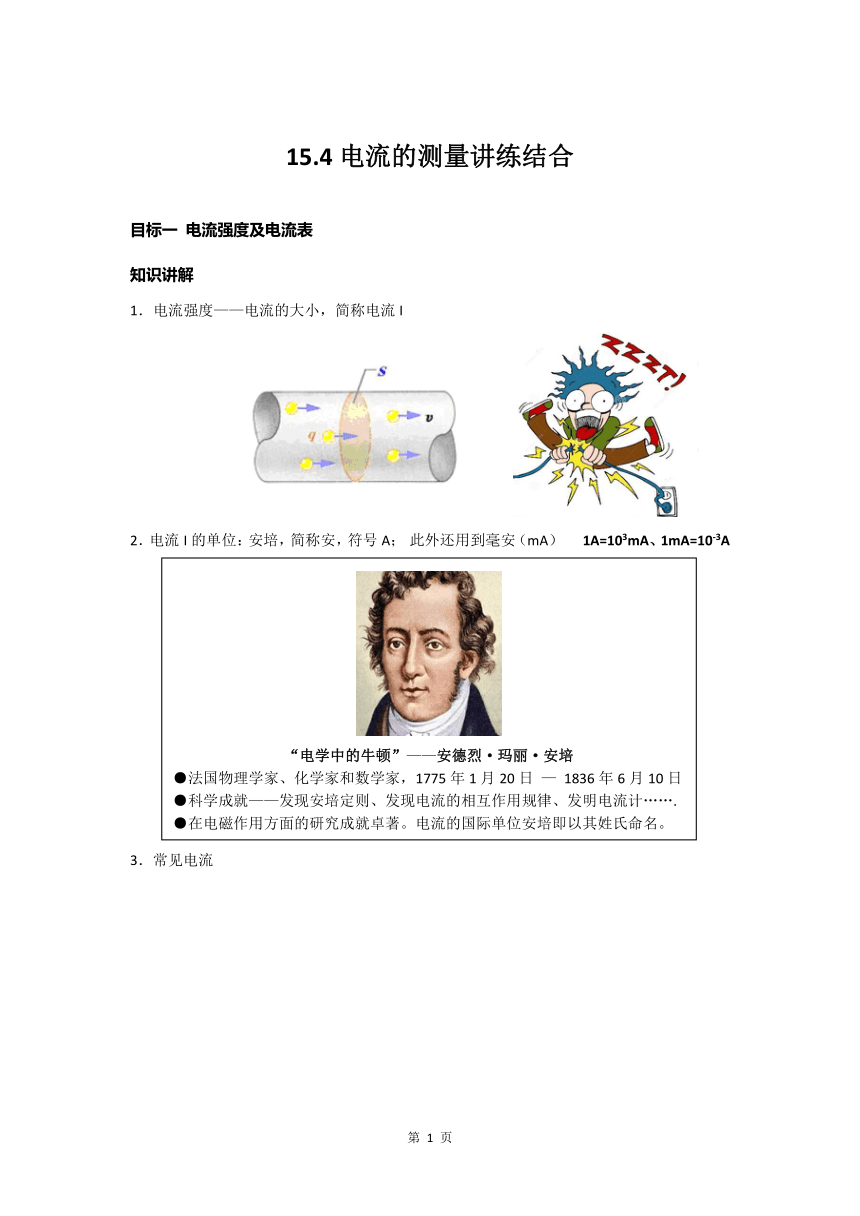

15.4电流的测量讲练结合
目标一 电流强度及电流表
知识讲解
1．电流强度——电流的大小，简称电流I
2．电流I的单位：安培，简称安，符号A； 此外还用到毫安（mA） 1A=103mA、1mA=10-3A

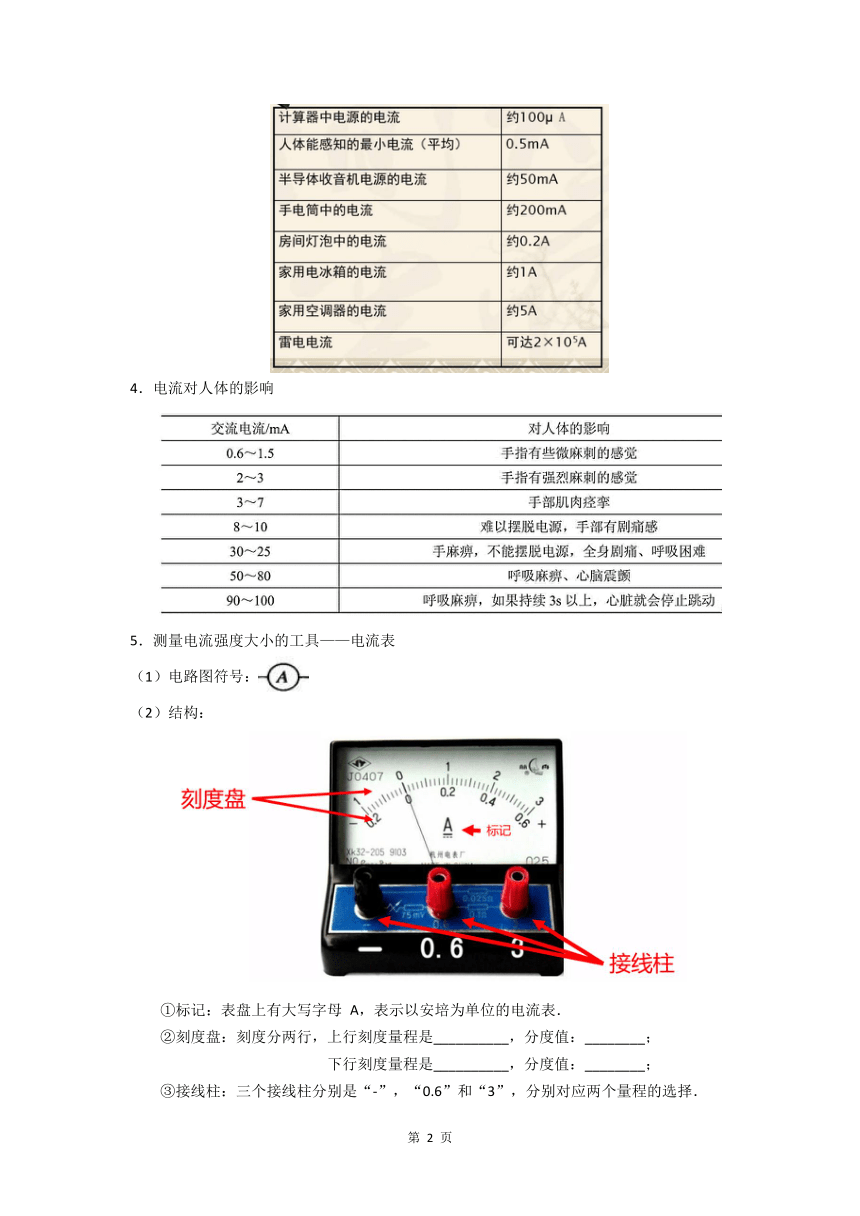

3．常见电流
4．电流对人体的影响
5．测量电流强度大小的工具——电流表
（1）电路图符号：
（2）结构：
①标记：表盘上有大写字母 A，表示以安培为单位的电流表．
②刻度盘：刻度分两行，上行刻度量程是__________，分度值：________；
下行刻度量程是__________，分度值：________；
③接线柱：三个接线柱分别是“-”，“0.6”和“3”，分别对应两个量程的选择．
④调零旋钮：表盘下有个旋钮，旋转它可以调整指针的位置，测量前指针应指在零刻度线．

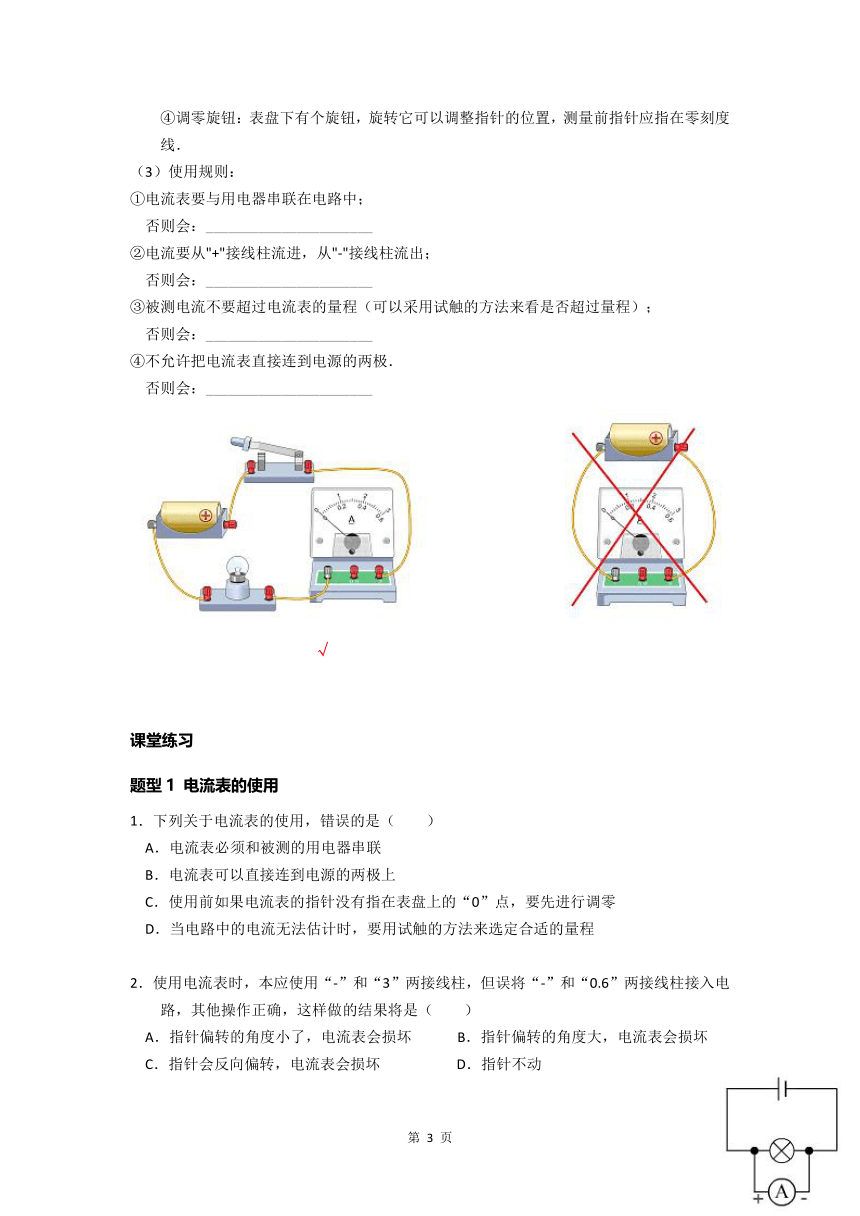

（3）使用规则：
①电流表要与用电器串联在电路中；
否则会：______________________
②电流要从"+"接线柱流进，从"-"接线柱流出；
否则会：______________________
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程）；
否则会：______________________
④不允许把电流表直接连到电源的两极．
否则会：______________________
√
课堂练习
题型1 电流表的使用
1．下列关于电流表的使用，错误的是（ ）
A．电流表必须和被测的用电器串联
B．电流表可以直接连到电源的两极上
C．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
D．当电路中的电流无法估计时，要用试触的方法来选定合适的量程
2．使用电流表时，本应使用“-”和“3”两接线柱，但误将“-”和“0.6”两接线柱接入电路，其他操作正确，这样做的结果将是（ ）
A．指针偏转的角度小了，电流表会损坏 B．指针偏转的角度大，电流表会损坏
C．指针会反向偏转，电流表会损坏 D．指针不动
3．如图所示，如果将电流表与电灯并联后接在电源上，下列说法正确的是（ ）
A．电灯会被烧坏
B．电流表会反偏
C．电流表指针将不偏转，电灯正常工作
D．电流表有可能被烧坏
4．小刚设计了四幅用电流表测量灯的电流．当开关闭合时，不会造成电源或电流表损坏的电路图是
（ ）
题型2 电流表测量
1．读出下面图中的电流表的值
A．___________ B．___________ C．___________
2．如下图甲所示的电路图，L 1 和 L 2 是________连接的．开关闭合时，电流表 A 2 的示数如图乙所示，判断 A 1 表测_______的电流；A 2 表测_______的电流，读数是________
3．如图所示的电路中，用电流表能测出通过灯 L 2 中的电流，其中正确的电路是（ ）
A B C D
4．如图所示的电路中，电流表测量的是（ ）
A．通过灯 L 1 的电流
B．通过灯 L 2 的电流
C．通过灯 L 1 和灯 L 2 的电流之和
D．电源供给电路的总电流
题型3 电流表作图
1．根据如图所示的实物连接图，请画出电路图．
2．如图所示为一实物电路，请画出对应的电路图
3．请你根据电路图连接实物图．
4．如图1所示，用笔划线代替导线，在2图连接实物电路图。（要求导线不能交叉）
