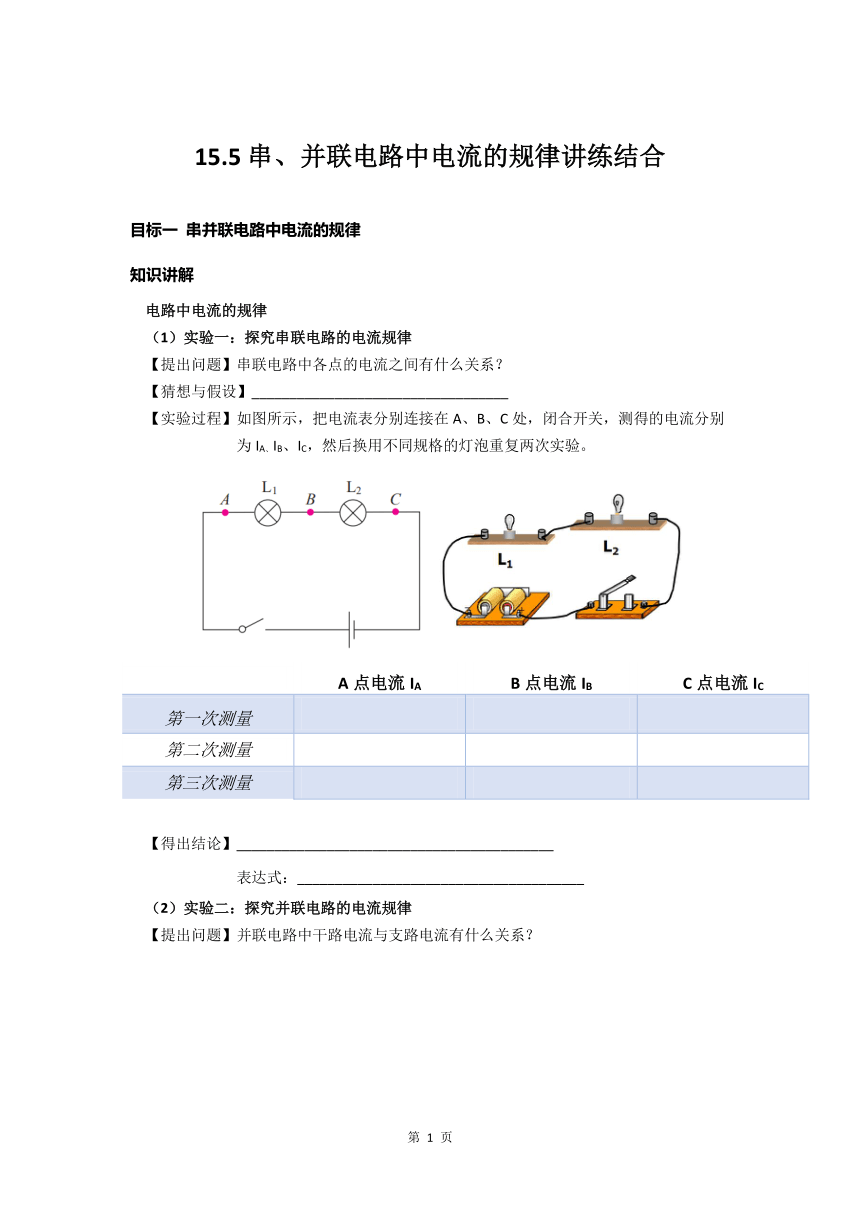

15.5串、并联电路中电流的规律讲练结合
目标一 串并联电路中电流的规律
知识讲解
电路中电流的规律
(1)实验一:探究串联电路的电流规律
【提出问题】串联电路中各点的电流之间有什么关系?
【猜想与假设】__________________________________
【实验过程】如图所示,把电流表分别连接在A、B、C处,闭合开关,测得的电流分别为IA、IB、IC,然后换用不同规格的灯泡重复两次实验。
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
【得出结论】__________________________________________
表达式:______________________________________

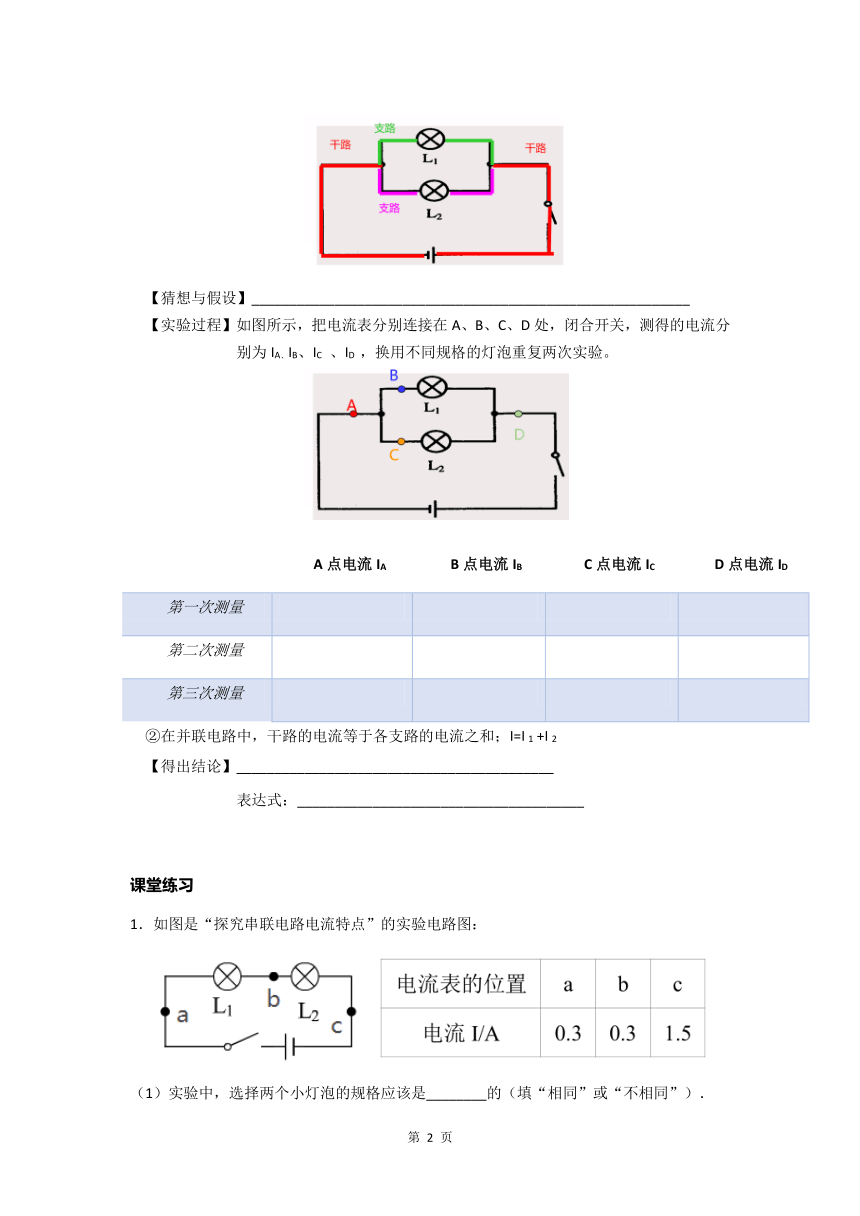

(2)实验二:探究并联电路的电流规律
【提出问题】并联电路中干路电流与支路电流有什么关系?
【猜想与假设】__________________________________________________________
【实验过程】如图所示,把电流表分别连接在A、B、C、D处,闭合开关,测得的电流分别为IA、IB、IC 、ID ,换用不同规格的灯泡重复两次实验。
A点电流IA B点电流IB C点电流IC D点电流ID
第一次测量
第二次测量
第三次测量
②在并联电路中,干路的电流等于各支路的电流之和;I=I 1 +I 2
【得出结论】__________________________________________
表达式:______________________________________
课堂练习
1.如图是“探究串联电路电流特点”的实验电路图:
(1)实验中,选择两个小灯泡的规格应该是________的(填“相同”或“不相同”).

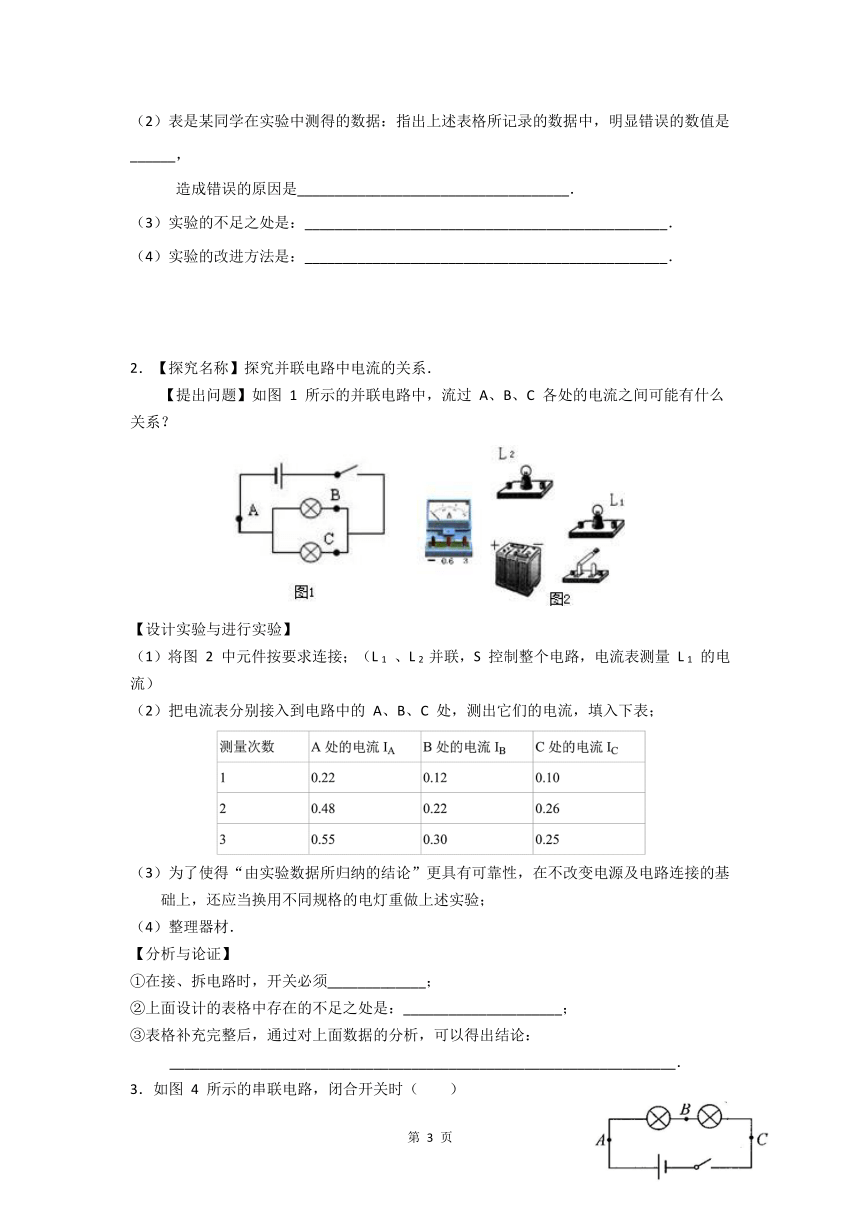

(2)表是某同学在实验中测得的数据:指出上述表格所记录的数据中,明显错误的数值是______,
造成错误的原因是____________________________________.
(3)实验的不足之处是:________________________________________________.
(4)实验的改进方法是:________________________________________________.
2.【探究名称】探究并联电路中电流的关系.
【提出问题】如图 1 所示的并联电路中,流过 A、B、C 各处的电流之间可能有什么关系?
【设计实验与进行实验】
(1)将图 2 中元件按要求连接;(L 1 、L 2 并联,S 控制整个电路,电流表测量 L 1 的电流)
(2)把电流表分别接入到电路中的 A、B、C 处,测出它们的电流,填入下表;
(3)为了使得“由实验数据所归纳的结论”更具有可靠性,在不改变电源及电路连接的基础上,还应当换用不同规格的电灯重做上述实验;
(4)整理器材.
【分析与论证】
①在接、拆电路时,开关必须_____________;
②上面设计的表格中存在的不足之处是:_____________________;
③表格补充完整后,通过对上面数据的分析,可以得出结论:
___________________________________________________________________.
3.如图 4 所示的串联电路,闭合开关时( )
A.通过 A 点电流大于 B 点的电流
B.通过 B 点电流大于 C 点的电流
C.通过 A 点电流大于 C 点的电流
D.通过 A、B、C 三点的电流相等
4.如图所示电路,闭合开关后,比较 a、b、c、d 四处电流的大小,其中不正确的是( )
A.I a =I d B.I b =I c C.I a >I b D.I d >I c
5.如图所示,已知A1的示数是0.8A,A2的示数是1.5A,则通过灯L1的电流是_____A,灯L2的电流是______A。
6.如图甲所示,当开关 S 闭合时,两只电流表的示数分别由乙、丙两图读得,则电灯 L 1 中的电流是( )
A.0.8A B.0.16A C.0.52A D.0.14A
7.某同学在做“用电流表测电流”的实验中,所用电路如图甲所示,按电路图正确连接电路并接通
开关 S 后,电流表 A 1 、A 2 的计数如图乙,则 A 1 读数是_____A;A 2 的读数是_______A.
课后练习
1.下列关于电流和电压的说法中,正确的是( )
A.正、负电荷定向移动都会形成电流 B.电路中的电流是形成电压的原因
C.自由电荷定向移动的方向为电流方向 D.电路两端有电压,电路中就一定有电流
2.将灯 L 1 和 L 2 串联接入电路中时,都发光,但 L 1 较亮一些,则通过 L 1 和 L 2 的电流 I 1 和 I 2 的关系是( )
A.I 1 >I 2 B.I 1 <I 2 C.I 1 =I 2 D.不能确定
3.如图甲所示电路,当开关 S 闭合后,电流表示数如图乙所示,其中 a 电流表测量的是通过______(选填“电源”“L 1 ”或“L 2 ”)的电流,b 电流表的示数应为_______A,通过 L 2 的电流是________A.
4.如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出 A、B、C 三处的电流分别为 I A =0.5A,I B =0.3A,I C =0.2A,在表格中记录数据后,下一步首先应该做的是( )
A.整理器材,结束实验 B.换用不同规格的小灯泡,再测出几组电流值
C.分析数据,得出结论 D.换用电流表的另一量程,再测出一组电流值
5.如图8所示是某同学连接的电路
(1)请指出电路中的错误_____________________________
(2)将图中电路改成正确电路.
(要求只改动一根导线,划掉的导线上画“×”,若需连线用笔画线表示改动后的导线)
6.在“用电流表测电流”的实验中,某同学连接的电路如图所示.
(1)闭合开关,观察到灯泡 L1和 L2的发光情况是__________________.
(2)针对上述的现象,该电路存在的问题是________________________________________.
(3)请在原图上只改动一根导线,使两只电流表分别测干路和支路的电流。
(要求:在需要改动的导线上画“×”,并用笔将改动的导线画出,导线不许交叉)
