人教版初中物理电学专题：电功率的综合计算（无答案）

人教版初中物理电学专题：电功率的综合计算

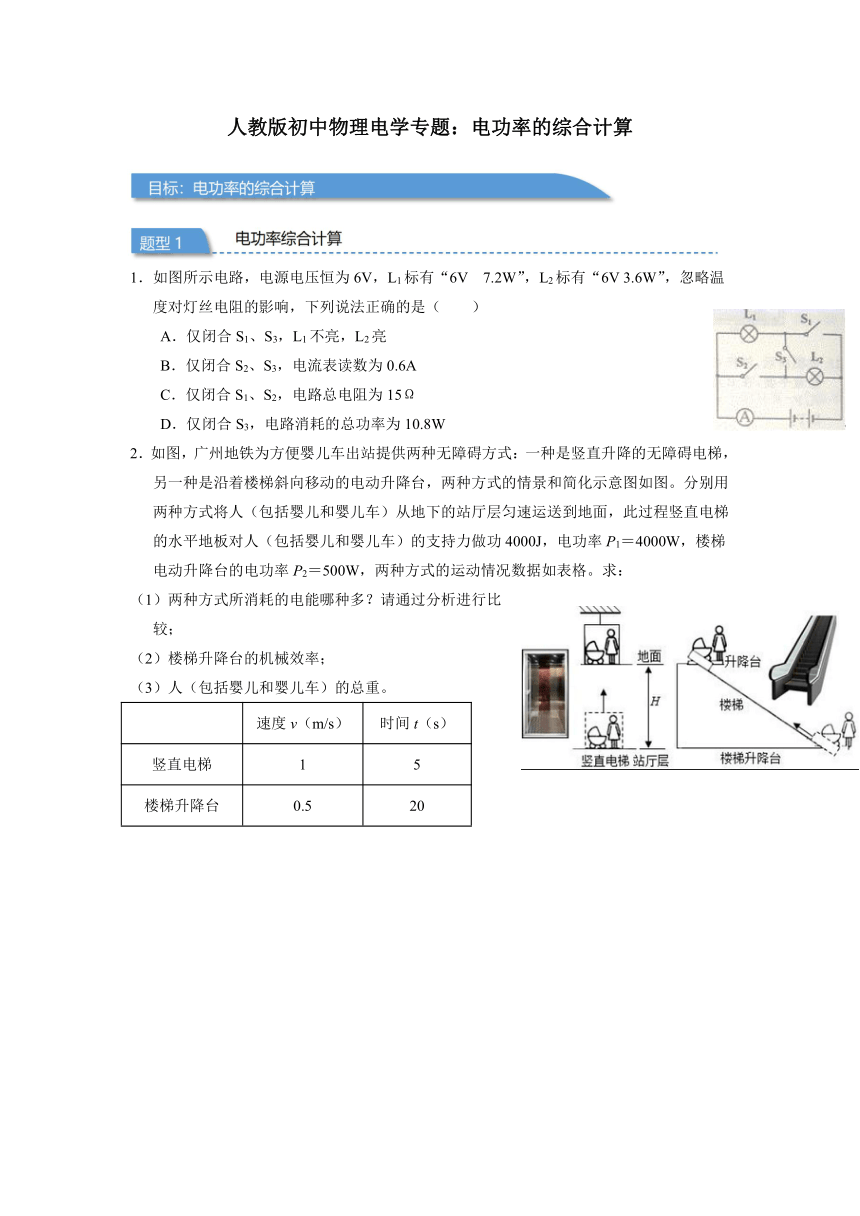

1．如图所示电路，电源电压恒为6V，L1标有“6V 7.2W”，L2标有“6V 3.6W”，忽略温度对灯丝电阻的影响，下列说法正确的是（　　）
A．仅闭合S1、S3，L1不亮，L2亮
B．仅闭合S2、S3，电流表读数为0.6A
C．仅闭合S1、S2，电路总电阻为15Ω
D．仅闭合S3，电路消耗的总功率为10.8W
2．如图，广州地铁为方便婴儿车出站提供两种无障碍方式：一种是竖直升降的无障碍电梯，另一种是沿着楼梯斜向移动的电动升降台，两种方式的情景和简化示意图如图。分别用两种方式将人（包括婴儿和婴儿车）从地下的站厅层匀速运送到地面，此过程竖直电梯的水平地板对人（包括婴儿和婴儿车）的支持力做功4000J，电功率P1＝4000W，楼梯电动升降台的电功率P2＝500W，两种方式的运动情况数据如表格。求：
（1）两种方式所消耗的电能哪种多？请通过分析进行比较；
（2）楼梯升降台的机械效率；
（3）人（包括婴儿和婴儿车）的总重。
速度v（m/s） 时间t（s）
竖直电梯 1 5
楼梯升降台 0.5 20

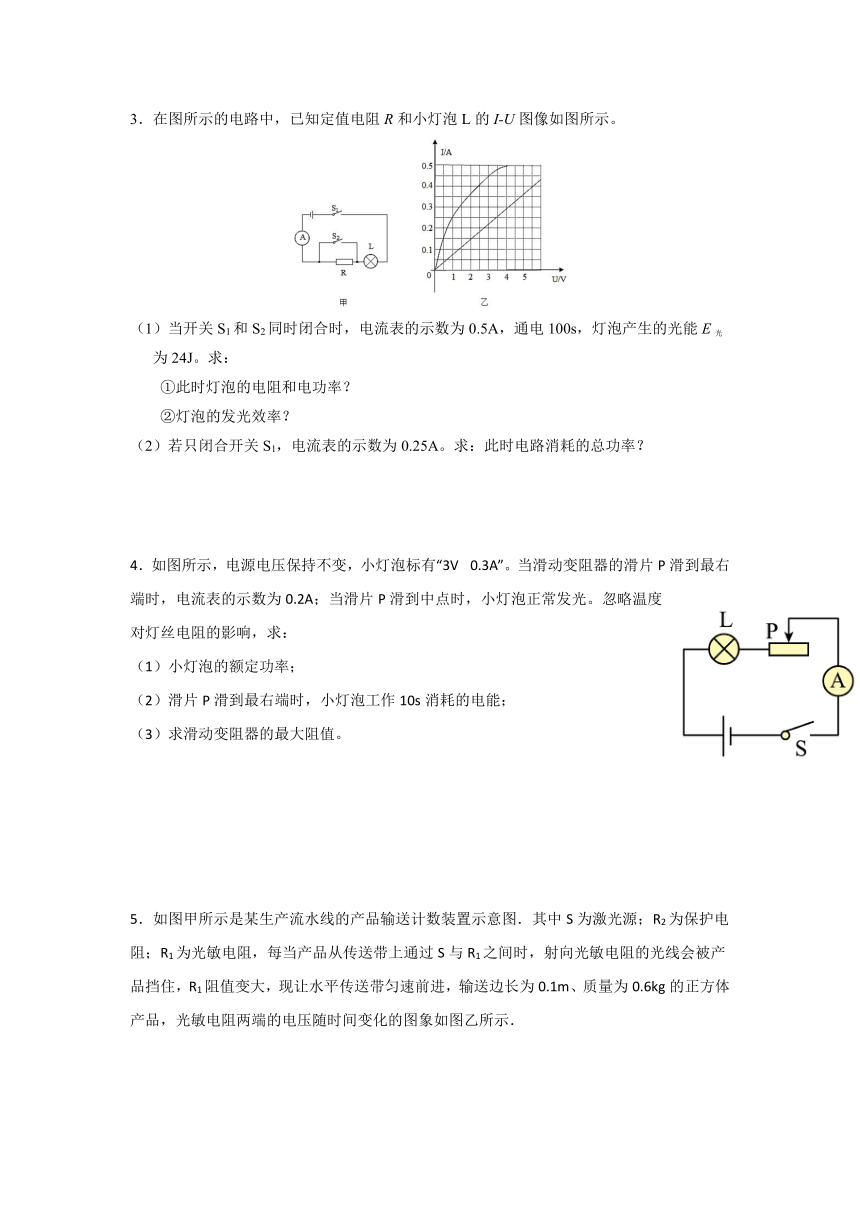

3．在图所示的电路中，已知定值电阻R和小灯泡L的I-U图像如图所示。
（1）当开关S1和S2同时闭合时，电流表的示数为0.5A，通电100s，灯泡产生的光能E光为24J。求：
①此时灯泡的电阻和电功率？
②灯泡的发光效率？
（2）若只闭合开关S1，电流表的示数为0.25A。求：此时电路消耗的总功率？
4．如图所示，电源电压保持不变，小灯泡标有“3V 0.3A”。当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.2A；当滑片P滑到中点时，小灯泡正常发光。忽略温度对灯丝电阻的影响，求：
（1）小灯泡的额定功率；
（2）滑片P滑到最右端时，小灯泡工作10s消耗的电能；
（3）求滑动变阻器的最大阻值。

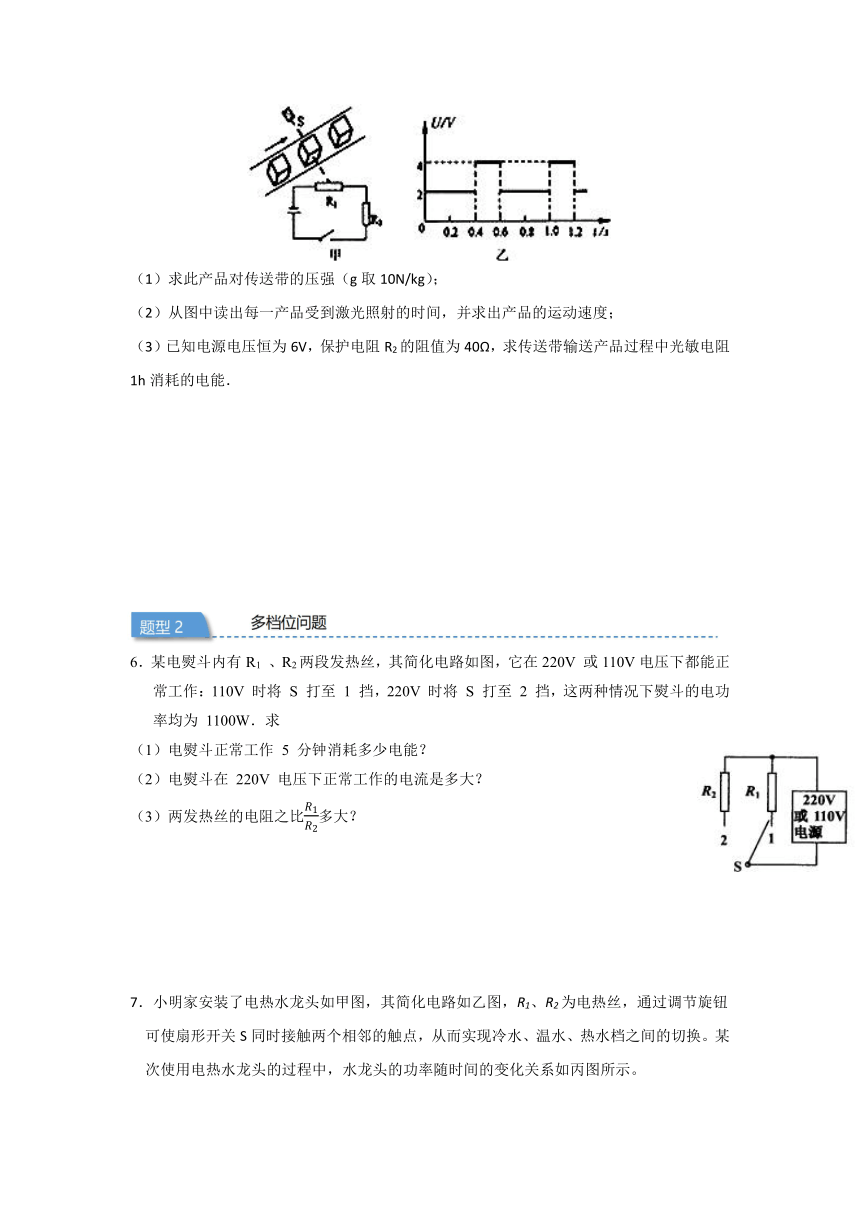

5．如图甲所示是某生产流水线的产品输送计数装置示意图．其中S为激光源；R2为保护电阻；R1为光敏电阻，每当产品从传送带上通过S与R1之间时，射向光敏电阻的光线会被产品挡住，R1阻值变大，现让水平传送带匀速前进，输送边长为0.1m、质量为0.6kg的正方体产品，光敏电阻两端的电压随时间变化的图象如图乙所示．
（1）求此产品对传送带的压强（g取10N/kg）；
（2）从图中读出每一产品受到激光照射的时间，并求出产品的运动速度；
（3）已知电源电压恒为6V，保护电阻R2的阻值为40Ω，求传送带输送产品过程中光敏电阻1h消耗的电能．
6．某电熨斗内有R1 、R2两段发热丝，其简化电路如图，它在220V 或110V电压下都能正常工作：110V 时将 S 打至 1 挡，220V 时将 S 打至 2 挡，这两种情况下熨斗的电功率均为 1100W．求
（1）电熨斗正常工作 5 分钟消耗多少电能？
（2）电熨斗在 220V 电压下正常工作的电流是多大？
（3）两发热丝的电阻之比多大？
7．小明家安装了电热水龙头如甲图，其简化电路如乙图，R1、R2为电热丝，通过调节旋钮可使扇形开关S同时接触两个相邻的触点，从而实现冷水、温水、热水档之间的切换。某次使用电热水龙头的过程中，水龙头的功率随时间的变化关系如丙图所示。
(1)当开关同时接触3、4触点时，水龙头放出的是______（选填“冷水”、“温水”或“热水”）。
(2)求电热丝R1工作时的电阻大小。
(3)求该次使用过程中水龙头消耗的总电能。
8．小亮家新买了一台美的电饭锅，它有加热和保温两种功能，电饭锅的原理简图如图所示，电饭锅的铭牌内容如下表。求：
额定电压 220V
加热功率 1100W
保温功率 44W
最大容积 3L
（1）电饭锅处于保温状态时，电路中的电流；
（2）电饭锅处于加热状态时，30min消耗的电能为多少kW·h？
（3）R2的阻值。
9． 如图甲所示，这是某品牌电饭锅简化电路图，和均为电热丝（阻值不随温度发生变化），为温控自动开关，使电饭锅处于加热或保温状态，电饭锅的额定电压为220V。某次煮饭时，该电饭锅正常工作，总功率P随时间t变化的图像如图乙所示。求：
（1）电饭锅处在加热状态时的电流；
（2）本次煮饭中电饭锅在内消耗的电能；
（3）电热丝的阻值。
1．如图所示，电阻 R＝55Ω，当闭合 S1、S2时，通过电阻 R 的电流为 A，电路消耗的总功率为1000W．当只闭合S2 时，电动机消耗的电功率为_________W。
2．如图甲所示电路，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，A1的示数将________，A2的示数将________ (填“变大”、“变小”或“不变”)．
3．如图所示是电阻甲和乙的 U-I 图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为 2V 时， R乙=5Ω
C．甲、乙串联在电路中，当电路电流为 0.2A 时，电源电压为 2V
D．甲、乙并联在电路中，当电源电压为 2V 时，电路总功率为 1.2W
4．用四个不同的定值电阻R1、R2与R3、R4 ，组成如图所示两个电路．闭合开关，
（1）通过电阻R 1和R 2的电流之比为_____________；
（2）甲、乙两电路的总功率之比___________；
5．有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图
（乙）所示．闭合开关 S，这时电流表的示数为 0．2A，则电源电压和元件 B 的电功率分别是（ ）
A． 2.0V 0.8 W
B． 4.5V 0.5 W
C． 2.5V 1.0W
D． 4.5V 1.0W
6.如图甲所示，电源电压恒定，闭合S，滑动变阻器R2的电功率P与R2的阻值关系如图乙所示。滑片在某个位置时，电压表示数为3V，滑动变阻器R2的电功率最大。求：
（1）此时通过R2的电流和R2的阻值；
（2）此时电源的总电压；
（3）此时的电路保持通电1min，电路产生的热量是多少？
