第2节 细胞第2课时
显微镜的发展史
放大镜
人们对细胞的认识离不开显微镜，显微技术的进步使让人类对生物的认识推进到更微观的层次。
光学显微镜
电子显微镜
扫描隧道显微镜
显微技术的发展
认识由宏观到微观
细胞必须用显微镜观察，因此，我们要学会使用显微镜。
显微镜
显微镜的构造
显微镜的构造
P41图2-10
请结合图逐一辨认显微镜的各个部分∶
镜座、载物台、镜臂、压片夹、镜筒、遮光器、目镜、反光镜、物镜、粗准焦螺旋、细准焦螺旋、物镜转换器
显微镜的构造
部件 功能
支 持 部 分 镜座 支持和稳定镜身
镜柱 支持着它以上的各部分结构
镜臂 手握显微镜的部位
镜筒 上端安装目镜，下端连接转换器
载物台及压片夹 放置和固定玻片
显微镜的构造与功能
部件 功能
光 学 部 分 目镜、物镜
反光镜
放大物像
反射光线及调节光线的强弱
显微镜的构造与功能
显微镜的构造与功能
部件 功能
调节部 分 粗准焦螺旋
细准焦螺旋
遮光器
物镜转换器
调节焦距，较大范围地升降镜筒，寻找物像
调节焦距，较小范围地升降镜筒，调节物像的清晰程度
调节光线的强弱
安装和调换物镜
显微镜的使用
视频：显微镜使用一般步骤
1.安放
取镜时，右手握镜臂，左手托镜座
把显微镜放在接近光源、靠身体前略偏左的位置，镜筒在前，镜臂在后。
显微镜的使用
2.对光
（1）转动物镜转换器，使低倍物镜正对通光孔
（2）转动遮光器，使较大的光圈对准通光孔
（3）转动反光镜，面向光源
低倍物镜
通光孔
载物台
显微镜的使用

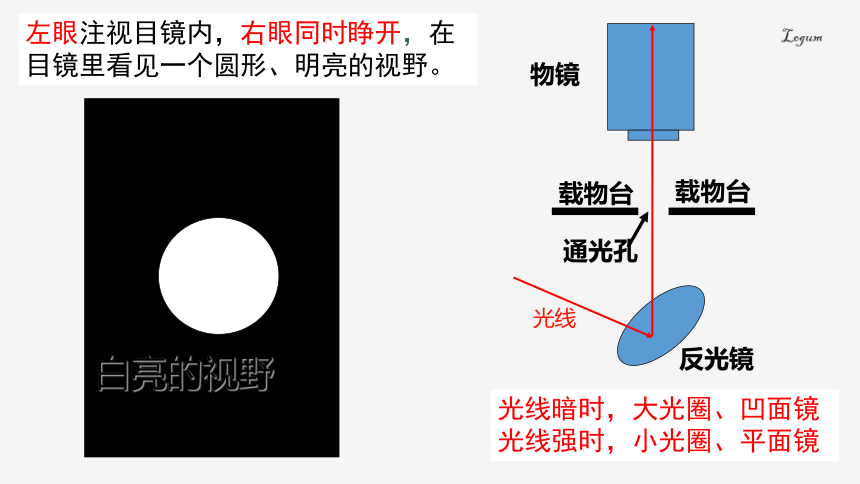

光线
载物台
通光孔
反光镜
物镜
白亮的视野
载物台
左眼注视目镜内，右眼同时睁开，在目镜里看见一个圆形、明亮的视野。
光线暗时，大光圈、凹面镜
光线强时，小光圈、平面镜
3.放片
将载玻片放在载物台上，用压片夹固定，标本要正对通光孔的中心。
显微镜的使用
压片夹
通光孔
载物台
e
向外转动粗准焦螺旋，使镜筒缓缓下降，直到物镜接近盖玻片为止。此时眼睛一定要看着物镜。
4.调焦（调距）
显微镜的使用
此时看到的是放大的倒立的像
（1）左眼向目镜内看，同时慢慢向内转动粗准焦螺旋，使镜筒缓缓上升直到看到物像为止。
（2）再轻微转动细准焦螺旋，使看到的物像更加清晰。
4.调焦（调距）
——先粗调再细调
显微镜的使用
（3）观察目镜，记下目镜上所刻的放大倍数;观察物镜，记下物镜上所刻的放大倍数。
放大倍数不够时怎么办？
— —换成高倍镜
低倍镜换成高倍镜时，视野变暗，观察到的细胞数目变少.
1.将要观察的物象移到视野中间；
2.转动转换器让高倍物镜对准通光孔；
3.调节细准焦螺旋使物象清晰。
注意：此过程不能转动粗准焦螺旋
5.观察。
（1）请把观察到"上"的物像用铅笔画在旁边的圆圈内。
（2）继续观察∶慢慢把玻片向前移，所看到"上"的物像向____移动。
（3）继续观察∶慢慢把玻片向左移，所看到"上"的物像向_____移动。
慢慢移动玻片时，可发现目镜中的物象移动方向跟载玻片的移动方向相反，这说明显微镜中看到的物象是原物的倒像
显微镜的使用
画图：
1.大小适当，在纸上位置适中，一般稍偏左上方。
2.先用铅笔描轮廓，再画结构。务必使图形真实。
3.边沿用连续的线条表示，内部明暗用疏密不同的点表示，暗的地方点密，亮的地方点疏。
4.字尽量标注在图的右侧，用尺引出水平的指示线，然后标注字。在图的下方写上所画图形的名字。
5.画图时力争左眼观察右眼看着画图。
显微镜的使用
6.整理
（1）取下装片；
（2）转动物镜转换器，使两个物镜位于载物台上通光孔的两侧，呈“八”字形；
（3）镜筒下降至最低；
（4）将反光镜转至与载物台垂直
——显微镜复原
显微镜的使用
1.要改变显微镜中视野的亮度，可调节显微镜的什么结构 怎样调节
光圈和镜片 想要亮些是大光圈和凹面镜 需要暗些是小光圈和平面镜
巩固练习
2.转动粗准焦螺旋使镜简下降时，眼睛应注视显微镜的什么结构 为什么
转动粗准焦螺旋使镜筒向下时，要用眼睛看着物镜镜头，防止物镜镜头压到玻片。
巩固练习
下图是在显微镜下观察到的番茄果肉细胞，要将左图转换为右图，需采用A～F中的哪几个步骤并排序_____________________
A．转动粗准焦螺旋
B．转动细准焦螺旋
C．将光圈调大
D．转动转换器
E.向右上方移动玻片
F.向左下方移动玻片
E→D→C→B
巩固练习
在观察洋葱表皮细胞实验的过程中，出现以下情形，其中描述正确的是___________（填字母）。
A．甲图在换用高倍物镜后，调节①来观察物像
B．乙图清晰物像的视野中，细胞数目多的是②
A
巩固练习
观察目镜∶每台显微镜通常有 3个目镜，每一个目镜都刻有放大倍数，如"5 ×"、"10x"或"12.5×"等。3个目镜的长度并不相同，目镜的长度与放大倍数的关系是______________________
显微镜的构造
目镜短，放大倍数大
观察物镜∶每一个物镜都可以旋进物镜转换器中，物镜上也刻有放大倍数，如"10×"、"40×"或"60×"等。物镜的长度与放大倍数的关系是___________________________
物镜长，放大倍数大
显微镜的构造
如果一台显微镜的目镜放大倍数是10X，物镜放大倍数是10X，那么这台显微镜能将物体放大多少倍？
放大倍数=目镜放大倍数×物镜放大倍数
显微镜的构造
显微镜序号 目镜 物镜
1 5× 8×
2 10× 40×
3 15× 10 ×
4 20× 45×
用下面四台显微镜观察洋葱表皮细胞，视野中细胞数目最多的显微镜可能是哪一台？为什么？
随堂练习
按箭头所示方向转动粗准焦螺旋，使镜筒下降。
按箭头所示方向转动粗准焦螺旋，待左眼看到物像后改用细调。
显微镜的构造
e
e
慢慢向右移动装片，
视野中的物像如何移动？
视野中的物像与原像的关系？
左右相反
上下相反
目镜内看到的是：倒像
