第十九章 生活用电
义务教育教科书 物理 九年级 全一册
第3节 安全用电
第3节 安全用电

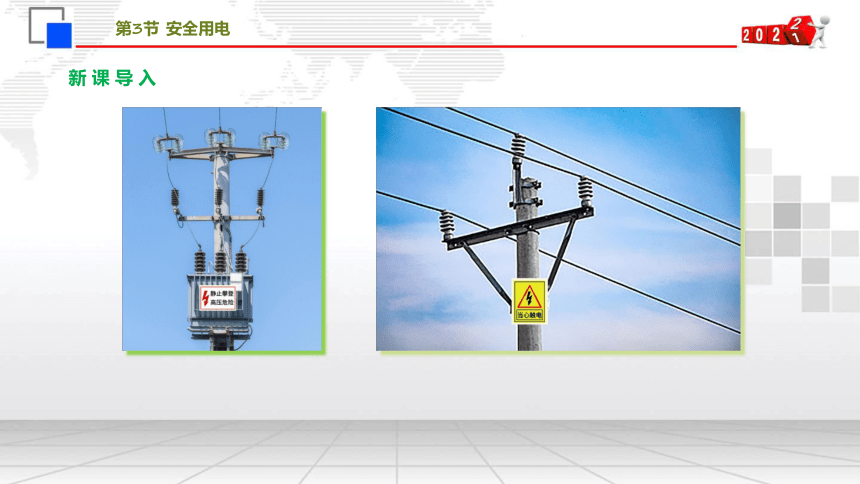

新课导入
第3节 安全用电
讲授新课

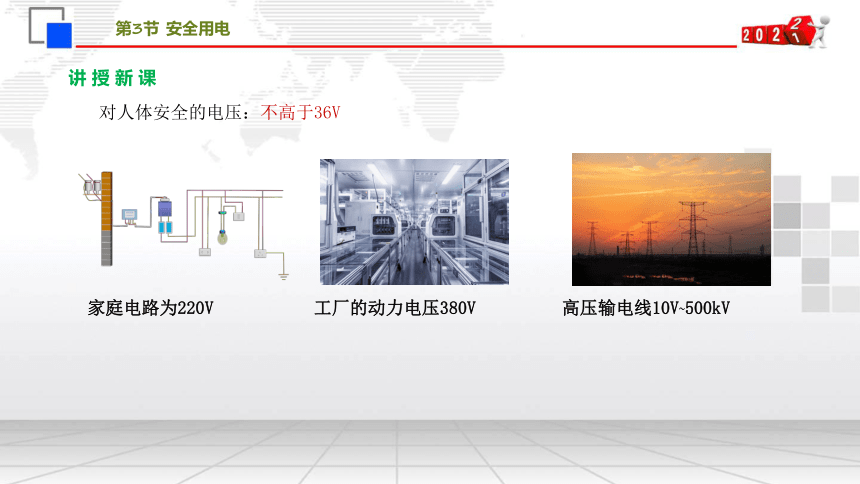

对人体安全的电压：不高于36V
家庭电路为220V
高压输电线10V~500kV
工厂的动力电压380V
第3节 安全用电
讲授新课
一、生活中常见的触电事故

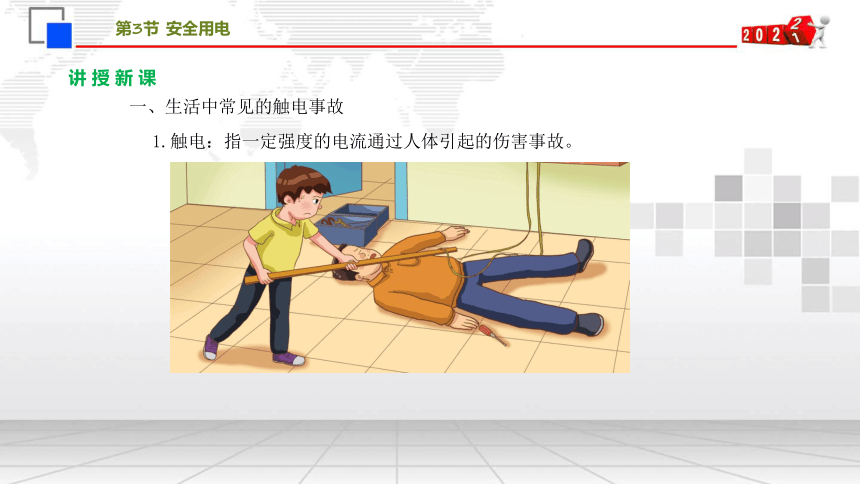

1.触电：指一定强度的电流通过人体引起的伤害事故。
第3节 安全用电
讲授新课
一、生活中常见的触电事故

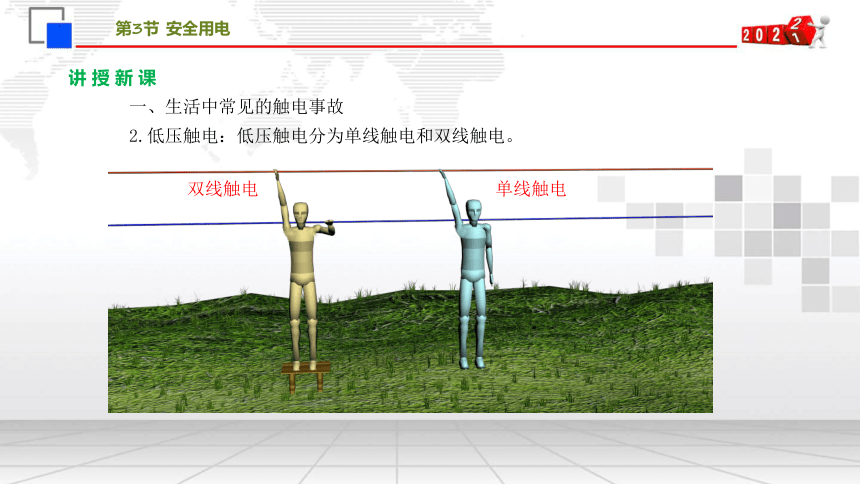

2.低压触电：低压触电分为单线触电和双线触电。
双线触电
单线触电
第3节 安全用电
讲授新课
一、生活中常见的触电事故

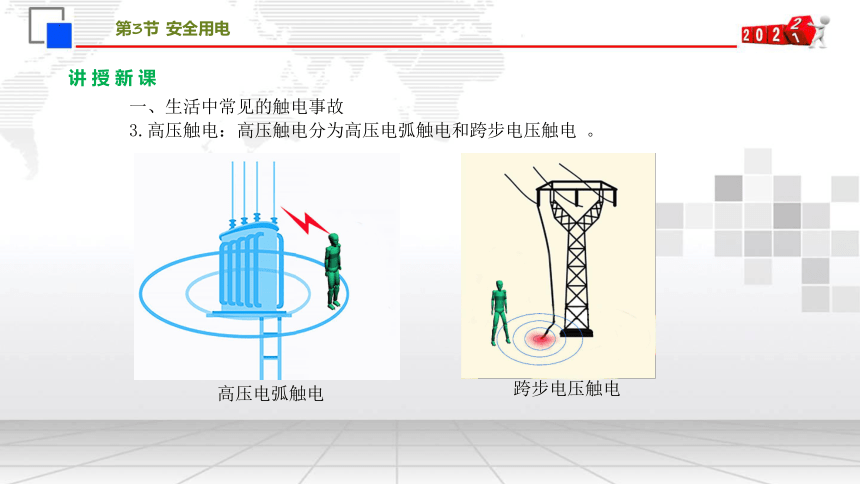

3.高压触电：高压触电分为高压电弧触电和跨步电压触电 。
高压电弧触电
跨步电压触电
第3节 安全用电
讲授新课
二、安全用电原则

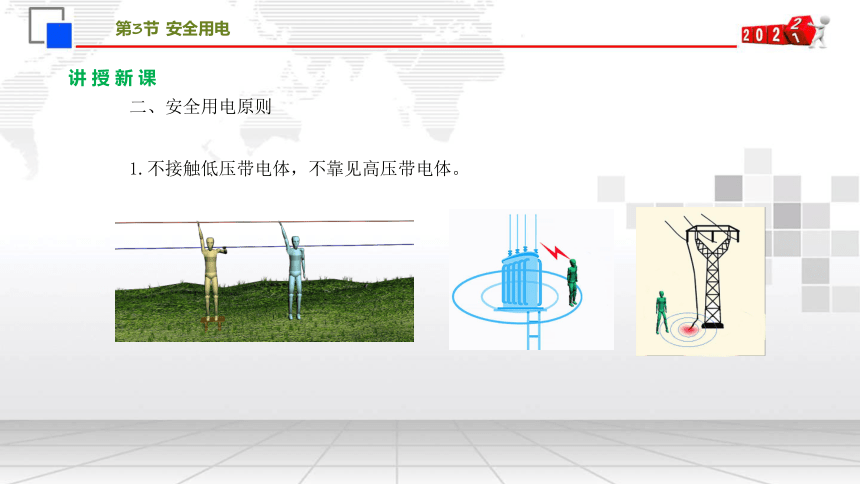

1.不接触低压带电体，不靠见高压带电体。
第3节 安全用电
讲授新课
二、安全用电原则
2.更换灯泡、搬动电器前应断开电源开关。
第3节 安全用电
讲授新课
二、安全用电原则

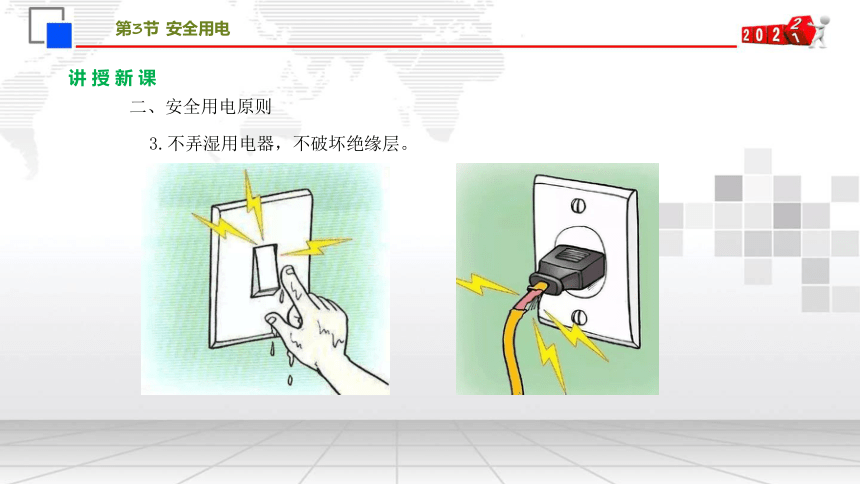

3.不弄湿用电器，不破坏绝缘层。
第3节 安全用电
讲授新课
二、安全用电原则
4.保险装置、插座、导线、用电器等达到使用寿命应及时更换。
第3节 安全用电
讲授新课
1.发生触电事故时，先断电，再施救。
生活小常识
2.不能用手去拉触电者。
3.发生电火灾，千万不可以立即用水扑火，
应先断电，再灭火，
第3节 安全用电
讲授新课
三、注意防雷
雷电是大气中一种剧烈的放电现象。
第3节 安全用电
讲授新课
三、注意防雷
云层之间、云层和大地之间电压可达几百万伏至几亿伏，放电时的电流可达几万安至几十万安，产生很强的光和声。
第3节 安全用电
讲授新课
富兰克林
将电流通过避雷针引入大地，避免建筑物受到损坏
三、注意防雷
避雷针
第3节 安全用电
讲授新课
雷雨时，不能在大树或者高大建筑物底下避雨。
生活小常识
雷雨时， 在旷野中行走 ，不要举雨伞或者肩扛长的金属物，双脚并拢蹲下。
雷雨时，应该尽快关好门窗，切断电源，防止雷击。
第3节 安全用电
拓展延伸
1.下列选项中符合安全用电要求的是(　　)
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
B
第3节 安全用电
拓展延伸
2.如图所示，哪些情况可能会发生触电事故(　　)
A．甲、乙
B．甲、丙
C．乙、丙
D．甲、丁
B
第3节 安全用电
拓展延伸
3．关于安全用电，下列说法正确的是(　　)
A．家庭电路中只有发生短路，才会使电路中电流过大
B．只要不接触高压电线路或设备就不会发生触电事故
C．有金属外壳的家用电器要接地线，是为了保证使用安全
D．使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体
C
第3节 安全用电
拓展延伸
4．关于家庭电路和安全用电，下列选项中正确的是(　　)
A．在高压线附近放风筝
B．我国家庭电路的电压值为220 V
C．将手机充电器长期插在电源插座上
D．在未断开电源开关的情况下更换灯泡
B
第3节 安全用电
拓展延伸
5．关于家庭电路和安全用电，下列说法正确的是(　　)
A．我国家庭电路电压是36 V
B．家庭电路中的用电器是串联的
C．电冰箱在工作时金属外壳应与大地连接
D．电能表是测量用电器总功率的仪表
C
