第一节 电压

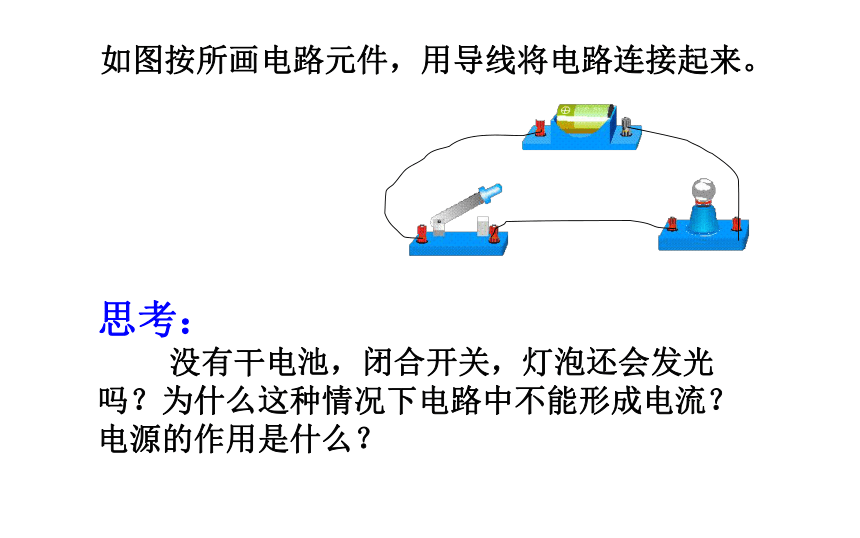

如图按所画电路元件，用导线将电路连接起来。
思考：
没有干电池，闭合开关，灯泡还会发光
吗？为什么这种情况下电路中不能形成电流？
电源的作用是什么？
比较水流和电流的相似处
电路中形成持续电流的条件是什么
1、闭合电路
2、有电压的存在
抽水机
水压
水流
电 源
电压
电流
类 比
　　分别用一节电池、两节电池对小灯泡供电，两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
较暗
较亮

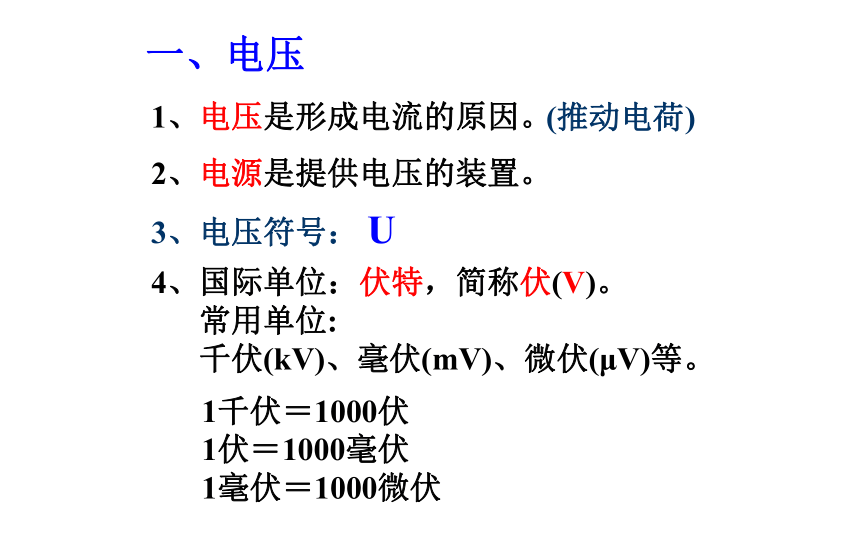

1、电压是形成电流的原因。
2、电源是提供电压的装置。
3、电压符号： U
(推动电荷)
一、电压
4、国际单位：伏特，简称伏(V)。
常用单位:
千伏(kV)、毫伏(mV)、微伏(μV)等。
1千伏＝1000伏 1伏＝1000毫伏 1毫伏＝1000微伏

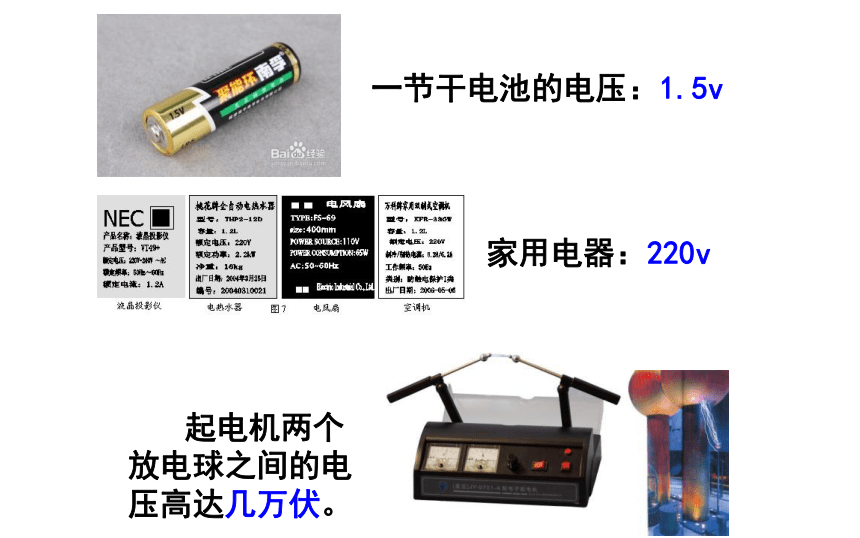

　　起电机两个放电球之间的电压高达几万伏。

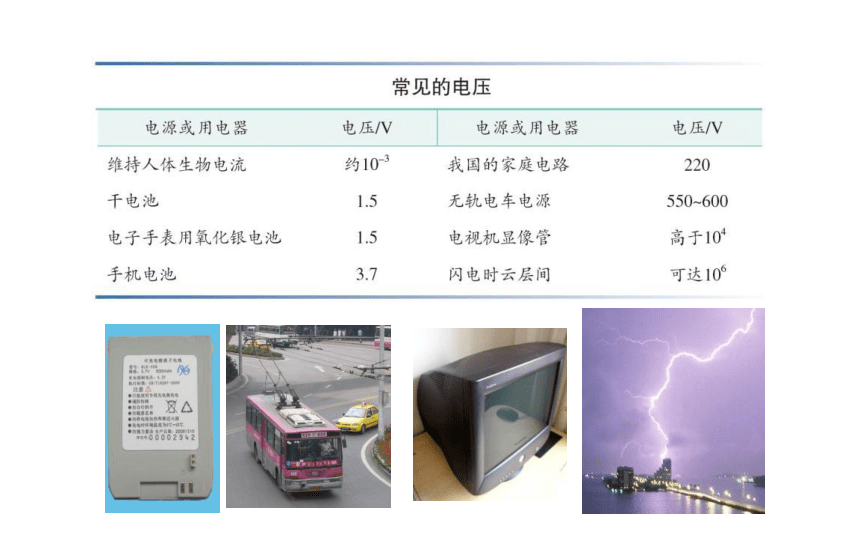

一节干电池的电压：1.5v
家用电器：220v
电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。

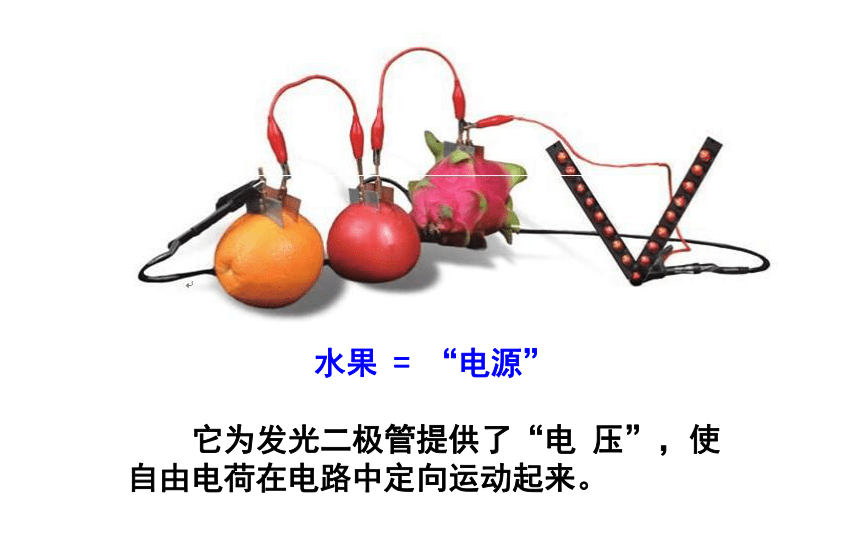

水果 = “电源”
它为发光二极管提供了“电 压”，使自由电荷在电路中定向运动起来。
　　（1）伏特表是测量直流低值电压的一种仪器；
　　（2）常用电压表的连接；
　　（3）通常采用（0~3 V）（0~15 V）两个量程。

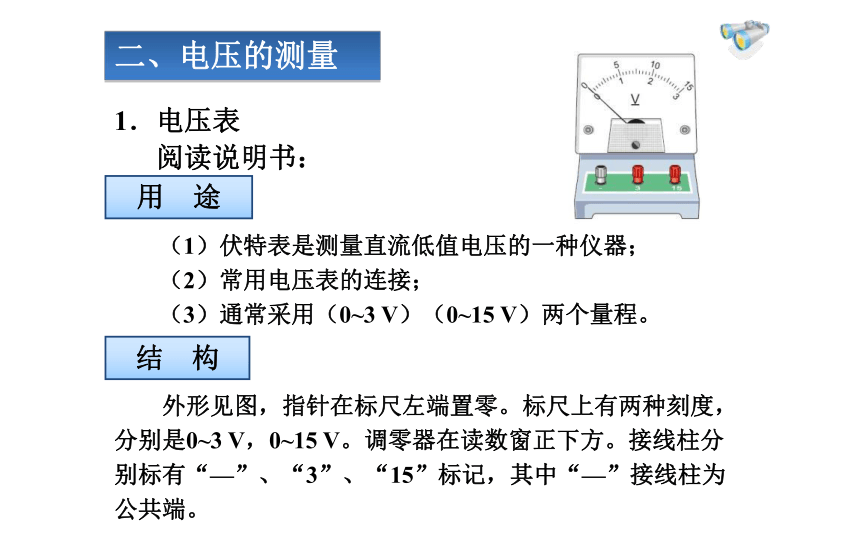

1．电压表
　　阅读说明书：
　　外形见图，指针在标尺左端置零。标尺上有两种刻度，分别是0~3 V，0~15 V。调零器在读数窗正下方。接线柱分别标有“—”、“3”、“15”标记，其中“—”接线柱为公共端。
二、电压的测量
用　途
结　构

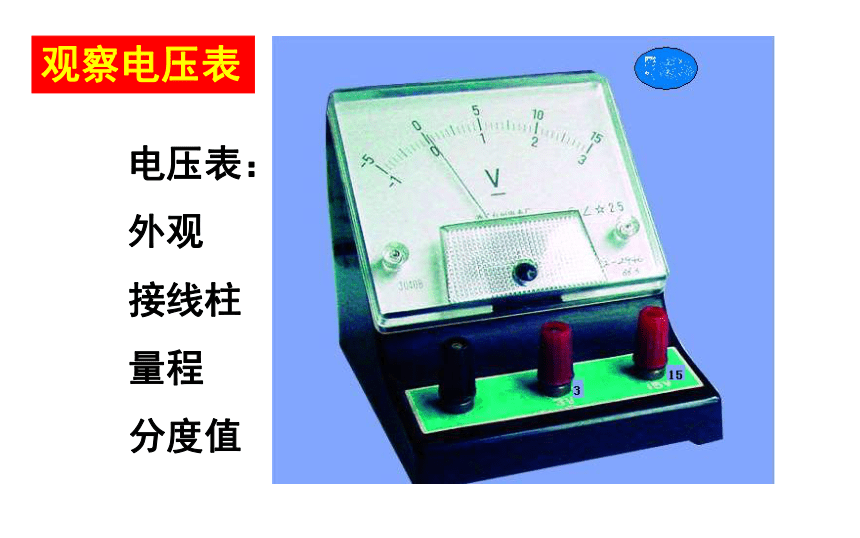

观察电压表
电压表：
外观
接线柱
量程
分度值

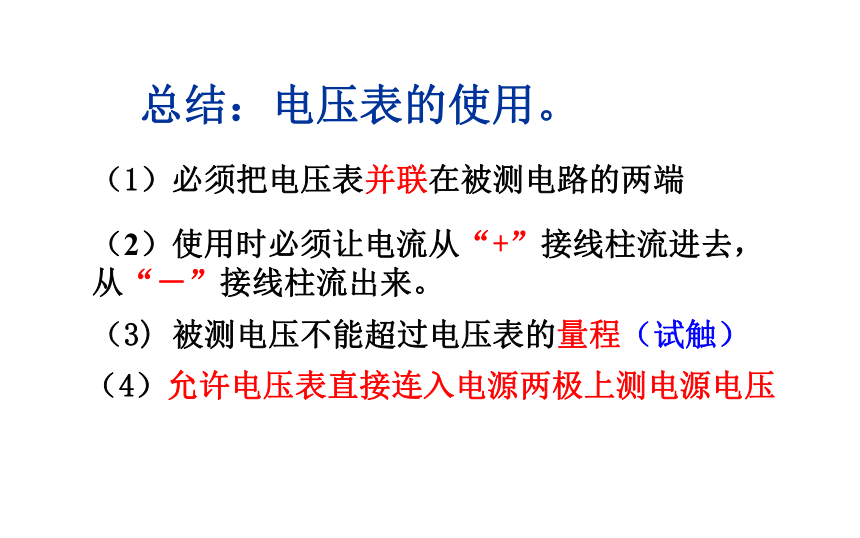

总结：电压表的使用。
（1）必须把电压表并联在被测电路的两端
（2）使用时必须让电流从“+”接线柱流进去， 从“－”接线柱流出来。
（3) 被测电压不能超过电压表的量程（试触）
（4）允许电压表直接连入电源两极上测电源电压
实验一：测量两节干电池的电压
（1）电池串联
（2）电池并联
实验二：测量小灯泡的电压
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
想一想：
电压表、电流表在使用上有哪些相同点和不同点？
电压表与电流表(相同点)
1、使用前都要校零。
2、使用时必须让电流从“+”接线柱流进去，从“－”接线柱流出来。
3、被测电流或电压的大小都不能超出电表的量程。
序号 电流表 电压表
1
并联在电路两端
可以与电源直接相连
不能与电源直接相连
0～3V
0～15V
两个量程
2
3
串联在电路中
两个量程
0～0.6A
0～3A
电压表与电流表(不同点)
小结：
　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
2 V
　　2．三个表的读数各是多少？
12.5 V
1 V
　　3．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
　　4．画出对应的电路图。
V
5.如图所示为用电压表测量
灯泡两端电压的电路图，
其中正确的是（ ）
A．图 A B. 图 B
C．图 C D．图 D
D
6.下列各图中电压表分别
测量的是哪两端电压？
图1
L2
L1
V
+
-
L2
L1
+
-
L2
L1
V
+
-
甲
乙==
丙
V
U1
U2
S
S
S
L1 两端电 压
L2两端
电 压
L1、L2 两 端
总 电 压
7.下图是用电压表测灯泡两端电压的电路，
其中电压表使用正确是（ ）
A
L2
L1
8.把图中的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
8、有关电路中电压和电流关系的说法中，不正确的是（ ）
A 电路中有电压，一定形成电流
B 电路中有电流，必须要有电压
C 电路中没有电压，一定没有电流形成
D 电路中没有电流，可能有电压
10．在下面各电路图的A、B圆圈中填上适当的字母，表示不同的电表，并在图中标明正负接线柱。
9、填空
(1)电压使电路中形成＿＿的原因，＿＿是提供电压的装置。
(2)220伏=＿＿＿千伏=＿＿＿＿毫伏。
电流
电源
0.22
2.2×105
V
A
A
A
V
V
＋ 　 －
＋ －
＋ －
－
＋
－
＋
－
＋
10、说出下列电压表测的是什么电压？
L2
L1
11.把图中的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
12、说出A、B、C中用电压表测灯泡电压不恰当的地方。
+
3
15
A
+
3
15
4.5V
B
C
甲
乙
13、指出甲、乙电压表的测量示数产生的原因，并说出纠正的方法。
14、下列电路图中，电流表和电压表使用均正确的图是 （ ）
15、关于电压的说法，正确的是（ ）
A电路断开后，电路中电流为零，因此电源电压也为零。
B电路两端只要有电压，电路中就一定有电流。
C电路中只要有电流，电路两端一定有电压。
D用电压表测电压时，可把电压表串入电路中。
E.电压是产生电流的必要条件
用电压表测电压时，某同学
接入的是0~3V 的量程，却 在0~15V 的量程中读成了 10伏，则实际电压应该是（ ）V。
2
