第二节 欧姆定律
　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2．欧姆定律的数学表达式：
电压
电阻
电流
一、欧姆定律
I =
U
R
1．欧姆定律的内容：
变形公式：U=IR R=U/I
a．公式中一定要使用国际单位（单位要统一）电压U 、电流 I 、电阻R 的单位：V 、A 、Ω
c．欧姆定律反映同一时刻、同一段电路中I、 U、R之间的关系。
b、对公式R=U/ I 的理解：
3、应用欧姆定律要特别注意 :
电阻与电压不成正比，与电流不成反比。电阻是导体本身的一种属性，与电压、电流无关。

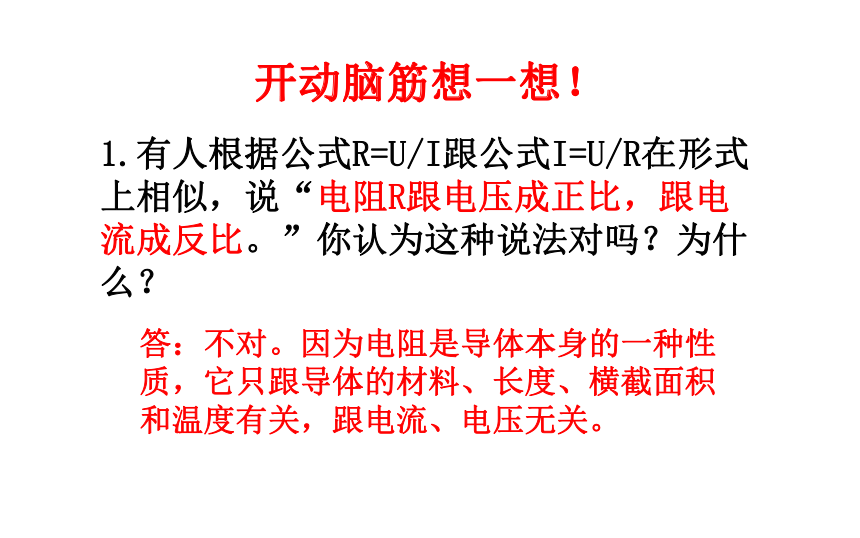

开动脑筋想一想！
1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
（1）读题、审题（注意已知量的内容）；
（2）根据题意画出电路图；
（3）在图上标明已知量的符号、数值和未知量的符号；
（4）选用物理公式进行计算（书写格式要完整，规范）。
1．用公式进行计算的一般步骤：
二、欧姆定律应用
　 例1 一辆汽车的车灯，灯丝电阻为30 Ω，接在12 V的电源两端，求通过这盏电灯的电流。
U=12 V
I
R=30 Ω
解：由题意
（1）画电路图；
（2）列出已知条件和所求量；
（3）求解I。
2．例题分析
解题步骤
I=　　=　　　= 0.4 A
U
R
12 V
30Ω
　　例2 如图，闭合开关后，电压表的示数为6V,电流表的示数是0.3 A，求电阻R的阻值。
解：由题意
R=　　=　　 　= 20 Ω
U
I
6 V
0.3A
根据
，导出公式　　　。
I =
U
R
R=
U
I
U=6 V
R=？
I2=0.3A
内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比
公式： I = U/R
变形公式 : U=I R R=U/ I
课堂小结
串联与并联电路中电阻关系
如果两个电阻R1、R2串联或并联接在电压为U的电源中。若用一个电阻代替这两个电阻，并使电路中的电流保持不变，则这个电阻叫做另两个电阻的等效电阻，或叫总电阻。
R1
R2
A
R
A
R1
R2
A
R
A
并联：
R1
R2
R1
R2
电阻的串联与并联
串联：
电阻串联相当于增加了导体的长度，所以总电阻大于任何一个分电阻。
电阻并联相当于增加了导体的横截面积，所以总电阻小于任何一个分电阻。
串联电路中的电阻关系
　这表明: 串联电路的总电阻等于各串联导体的电阻之和。即R总=R1+R2+R3+…+Rn
③ U=IR，U1= I1 R1，U2= I2 R2
② U = U1 + U2
①Ｉ=Ｉ1=Ｉ2
由①得：R = R1 + R2
③ 代入② ，得：IR = I1R1 + I2R2
在串联电路中：
并联电路中的电阻关系
　这表明:并联电路的总电阻的倒数，等于各并联电阻的倒数之和。
② U = U1 = U2
① I = I1 + I2
③代入①得：
由②得： 　　
③
在并联电路中：
三、串联分压，并联分流问题（比值）
1、串联分压问题
R1
R2
I
U1
U2
U
欧姆定律：I1＝U1 / R1 ， I2= U2 / R2
根据串联电流特点：I1＝I2
得：
串联电路中，电阻越大，分得的电压越大。
若R1 > R2, 则U1 > U2
若R1 = R2, 则U1 = U2
若R1 < R2, 则U1 < U2
串联电路的分压规律:
2、并联分流问题
根据欧姆定律：U1＝I1R1 U2=I2R2
根据并联电流特点：U1＝U2
得：
并联电路中电阻越大，流过的电流越小。
若R1 > R2, 则I1 < I2
若R1 = R2, 则I1 = I2
若R1 < R2, 则I1 > I2
并联电路的分流规律:
R1
R2
U
I1
I2
I
例3
电源电压保持不变，开关S1、S2都闭合时，电压表的示数为6V；只闭合S1时，电压表的示数为2V，则两个电阻的阻值之比R1:R2=_______。
V
R1
R2
S1
S2
U=6V
U1=2V
U2=4V
分析：开关S1、S2都闭合时，只有R1，而R2短路，电压表示数为电源电压。
只闭合S1时，R1，R2串联，根据串联分压公式，求R1:R2，即为求U1:U2。
1 : 2
A
V
S
P
R
练习3、在“研究电流和电阻关系”的实验时，电压表示数为1.5V，电流表示数为0.4A，现将阻值为5Ω的电阻R换成阻值为10 Ω的电阻接入电路，为保证R两端的电压不变，应移动滑动变阻器的滑片，使滑动变阻器接入电路的阻值_______才能满足要求。（选填“变大”、“变小”或“不变”）
变大
