第二节 电流和电路
③开关：
控制电路通断
④导线：
连接电路，输送电能
②用电器：
消耗电能

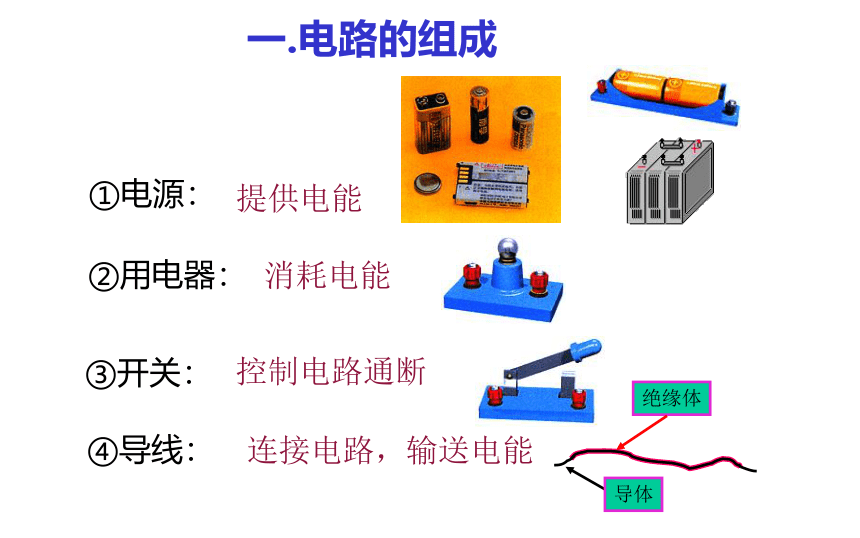

一.电路的组成
①电源：
提供电能
导体
绝缘体

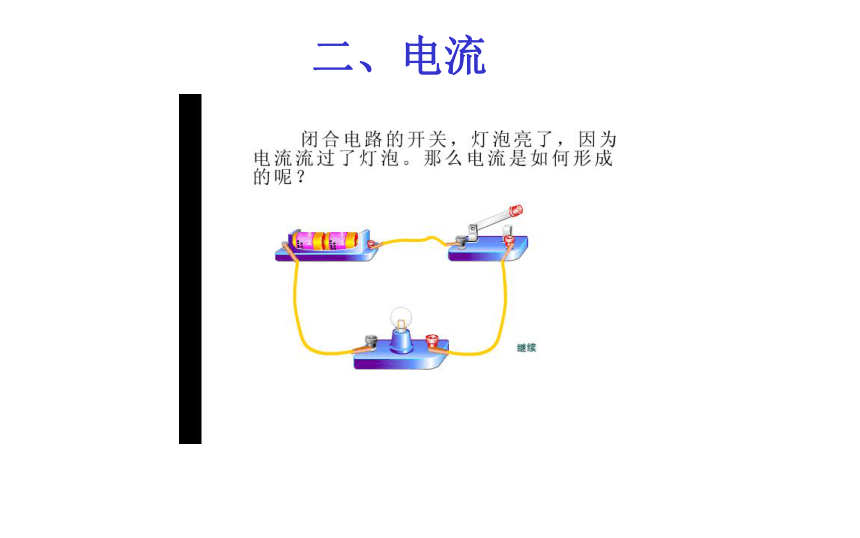

二、电流

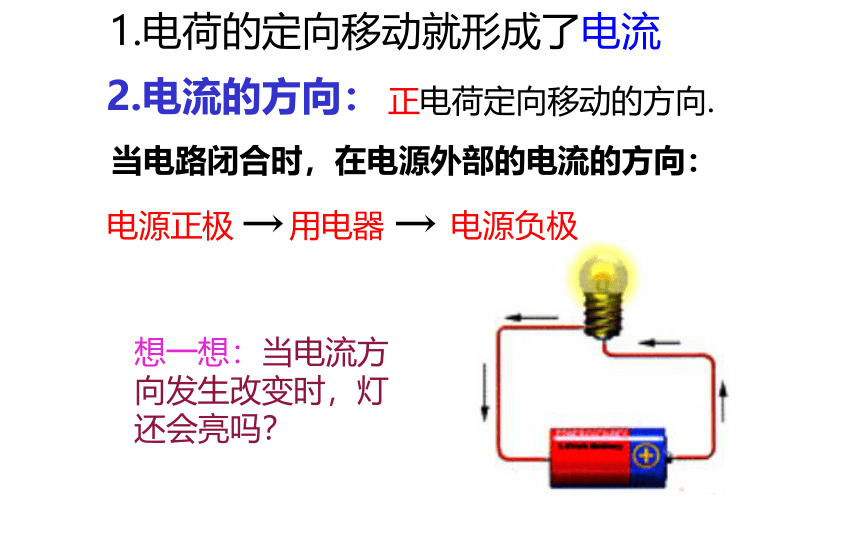

2.电流的方向：
当电路闭合时，在电源外部的电流的方向：
电源正极
用电器
电源负极
想一想：当电流方向发生改变时，灯还会亮吗？
正电荷定向移动的方向.
1.电荷的定向移动就形成了电流

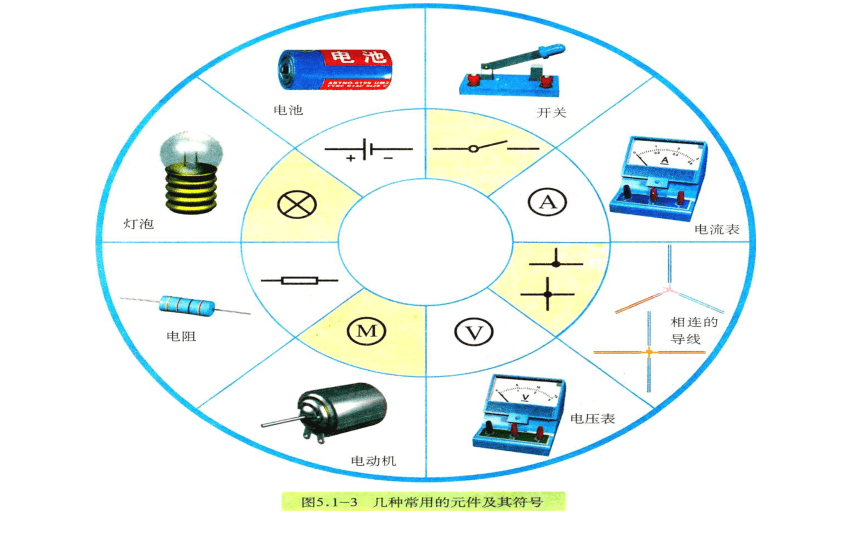

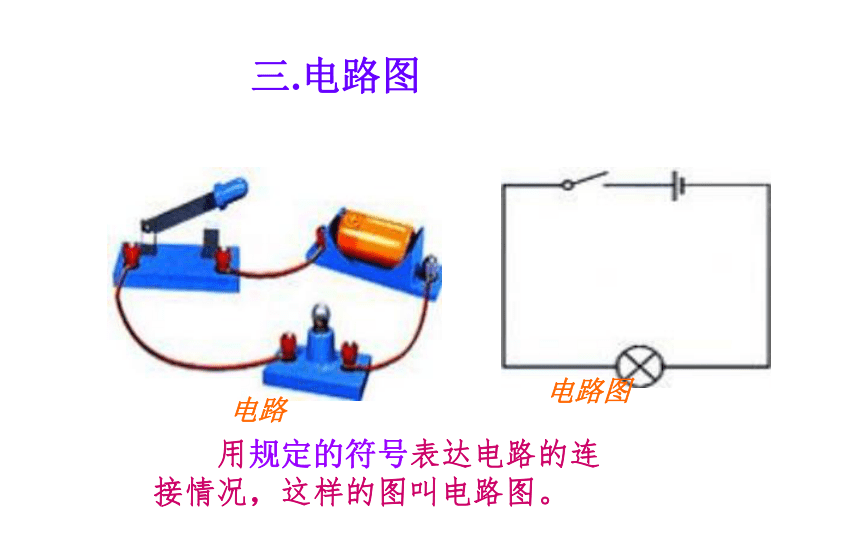

三.电路图
电路
电路图
用规定的符号表达电路的连接情况，这样的图叫电路图。

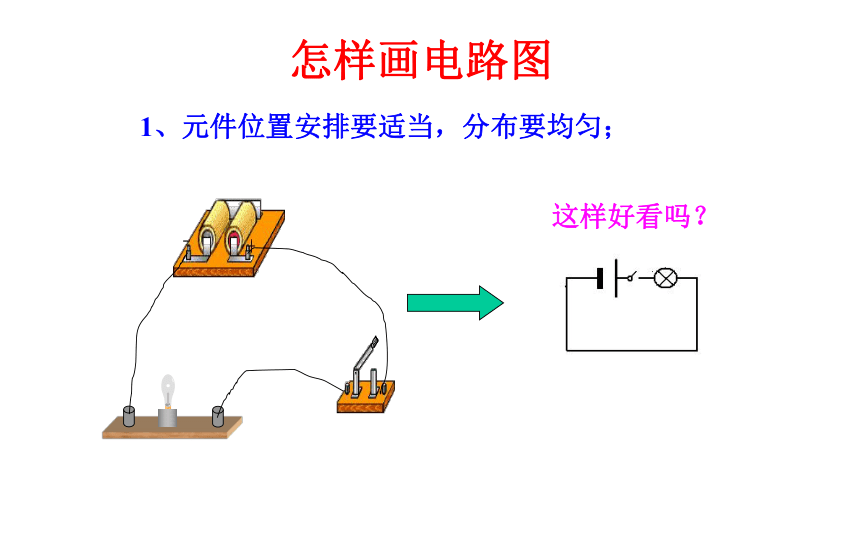

怎样画电路图
1、元件位置安排要适当，分布要均匀；
这样好看吗？

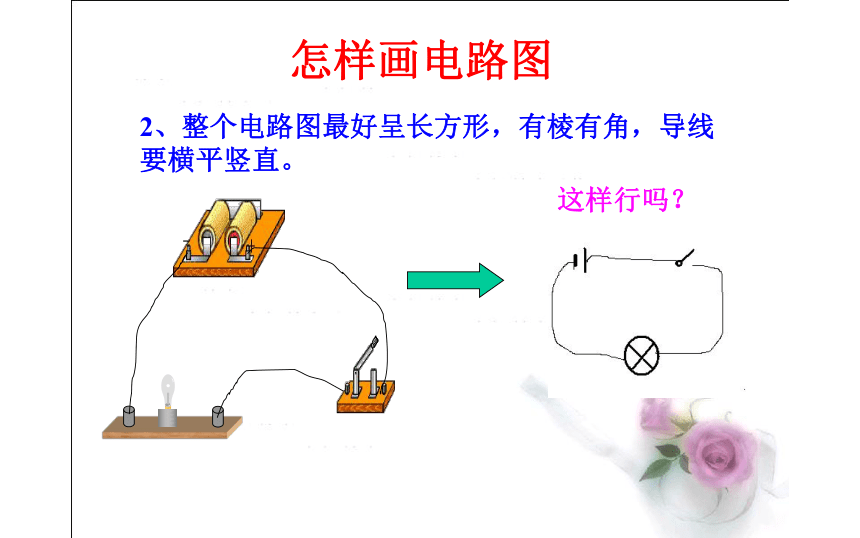

怎样画电路图
2、整个电路图最好呈长方形，有棱有角，导线要横平竖直。
这样行吗？

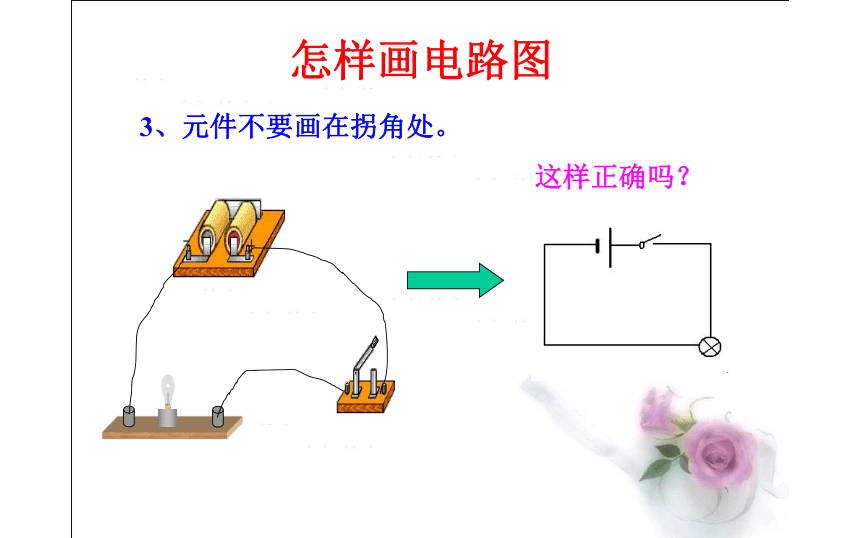

怎样画电路图
3、元件不要画在拐角处。
这样正确吗？
画电路图的要求
1.元件位置安排要适当，分布要均匀。
2.元件不要画在拐角处。
3.整个电路图最好呈长方形，有棱有角，导线要横平竖直。
探究：灯为什么不亮
猜测与假设：
可能是灯泡坏了；
可能是导线断了；
可能是开关接触不良；
……
开路
四、电路的三种状态
开路 (断路)
　断开的电路（断开指断开开关、导线松脱、灯丝断了……等）
电路中无电流
探究：灯为什么不亮
短路
必须防止电源短路！
短路
直接把导线接在电源正负极或直接用导线把用电器的两端直接连通。
　电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。
3、短路：直接用导线把电源或用电器两端连接起来。
通路
接通的电路
电路中有电流,用电器正常工作。
这样连接对吗？
断路
短路
这样连接对吗？
正确连接方法
通路
思维拓展
1、你观察过手电筒吗？手电筒的金属外壳和尾部的弹簧
起着 的作用，外壳上的按钮起着 的作用，
干电池是 ，小灯泡是 。
导线
开关
电源
用电器
