2022-2023学年九年级上册物理人教版 第十五章 第四节 电流的测量 课件(共23张PPT)

(共23张PPT)

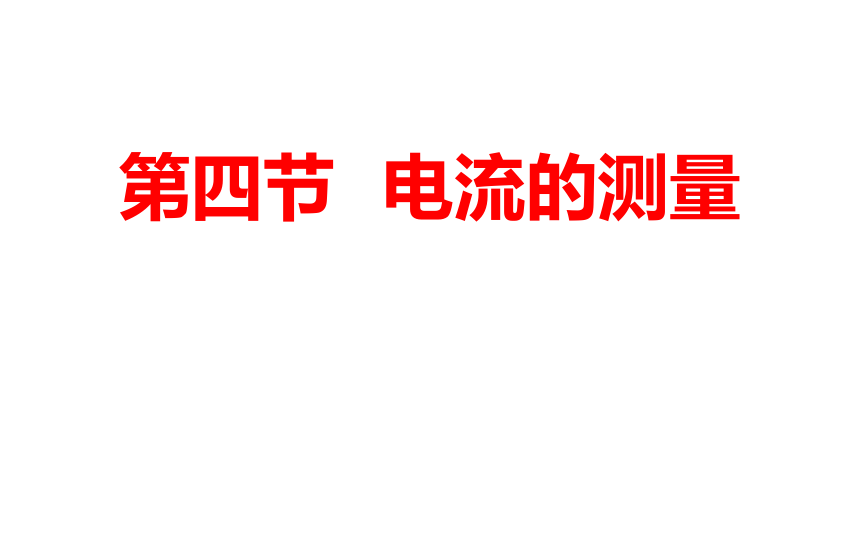

第四节 电流的测量

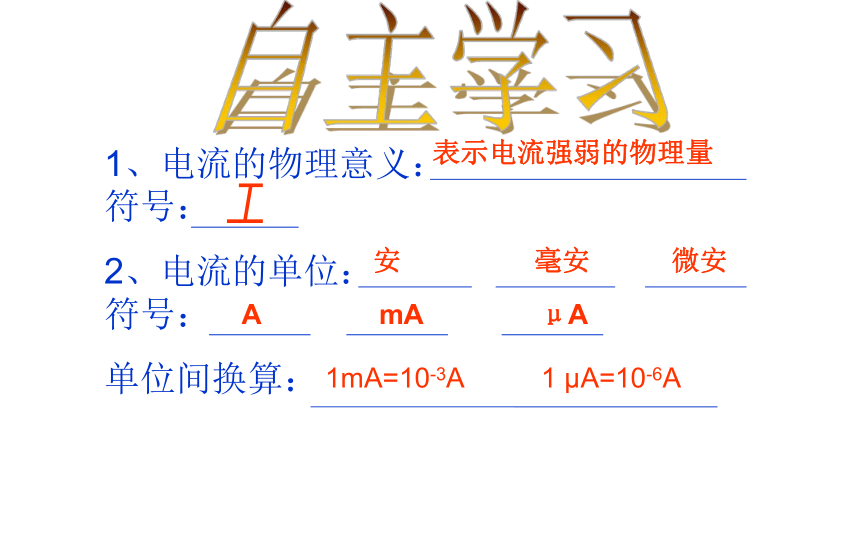

1、电流的物理意义： 符号：
2、电流的单位： 符号：
单位间换算：
自主学习
表示电流强弱的物理量
安
毫安
微安
A
mA
μA
1mA=10-3A 1 μA=10-6A
黑夜闪电的光亮和街上彩灯的闪亮对比
手电筒的光亮和汽车前灯的光亮对比

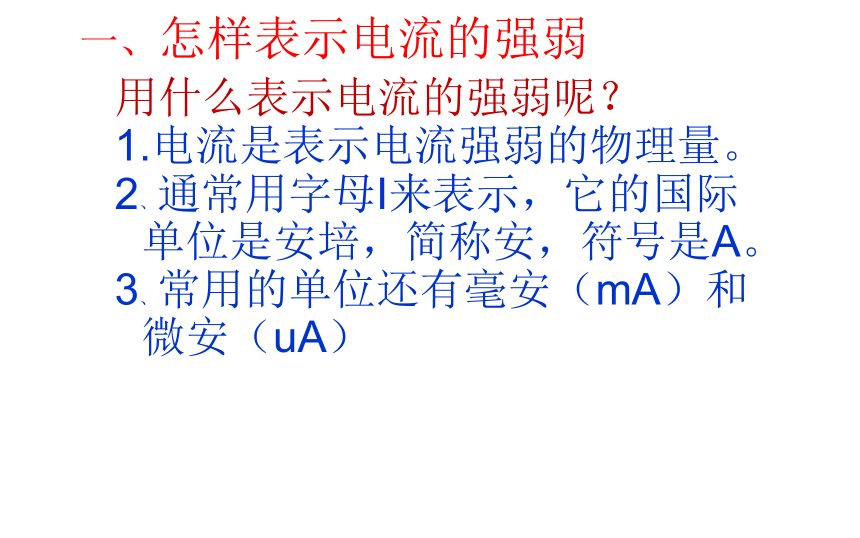

一、怎样表示电流的强弱
用什么表示电流的强弱呢？
1.电流是表示电流强弱的物理量。
2、通常用字母I来表示，它的国际单位是安培，简称安，符号是A。
3、常用的单位还有毫安（mA）和微安（uA）
法国物理学家 安培
电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。
计算器中电源的电流 约100μA
人体能感知的最小电流（平均） 0.5mA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200mA
房间灯泡中的电流 约0.2A
家用电冰箱的电流 约1A
家用空调器的电流 约5A
雷电电流 可达2×105A

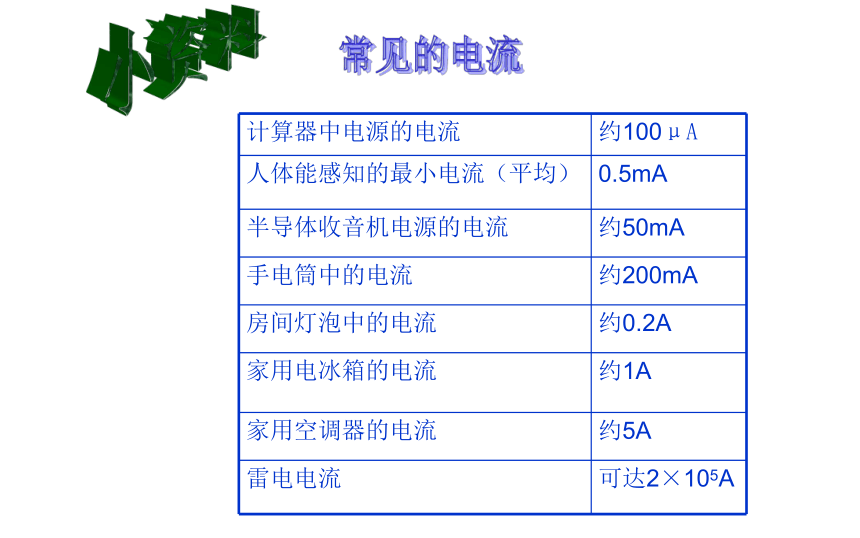

小资料
常见的电流
练一练：通过某台电风扇的电流是400mA,则通过该电风扇的电流合 A,等于__uA.。

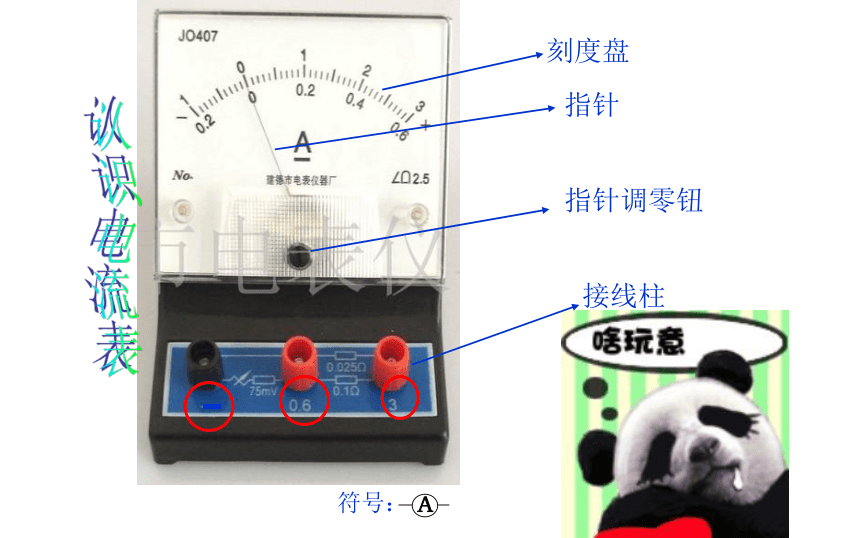

刻度盘
指针
指针调零钮
接线柱
A
符号：
认识电流表
看一看
1、电流表有 个接线柱。
2、刻度盘上有 排刻度。
选标有“－”和“3”的接线柱：量程为 ，分度值 。
选标有“－”和“0.6”的接线柱：量程为 分度值 。
三
两
0~0.6A
0.02A
0~3A
0.1A
想一想 阅读课本后回答。
3、三个接线柱是否都要接入电路？
4、读数时应该读哪一排数字？
那么电流表使用时应注意什么呢？
使用前检查指针是否指在零刻线处
调零
调节点
使用时注意哪些问题
电流表与被测的用电器串联。
必须让电流从红色接线柱流进，再从黑色接线柱流出。
必须正确选择电流表的量程。
不允许把电流表直接连到电源的两极。
如何使用电流表
1
找一找 下面四幅图的连接有问题吗？
不要把电流表直接连到电源的两极上．
2
找一找 下面四幅图的连接有问题吗？
电流表与被测用电器要串联；
3
找一找 下面四幅图的连接有问题吗？
电流要从电流表的“+”接线柱进，“-”接线柱出
找一找 下面四幅图的连接有问题吗？
不要超过电流表的量程；
4
电流表读数
1、首先明确两点：
量程
分度值
2、用偏转格数×分度值
0.16A
0.8A
2、0.25A= mA
120μA= mA= A
30mA= μA
1、图示：当导线都接“－”和“0.6”两接线柱时A图所示为
A，B图所示为 A；当导线都接“－”和“3”两接线柱时A图所示为 A，B图所示为 A。
小小测试
3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）
A
A
A
A
A
B
C
D
4、图１是用电流表测量电路中通过灯泡 Ll电流的电路图，其中正确的是 （ ）
See you !
