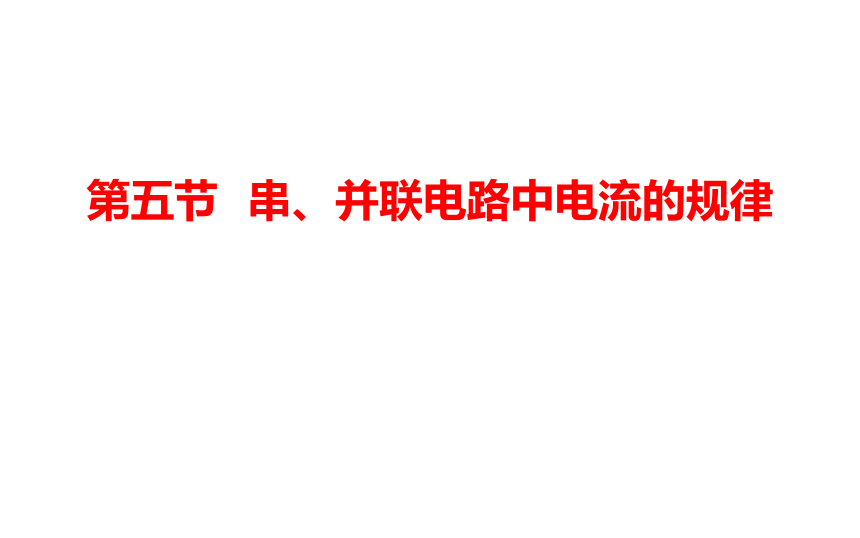

第五节 串、并联电路中电流的规律
请想一想上节课我们讲了什么

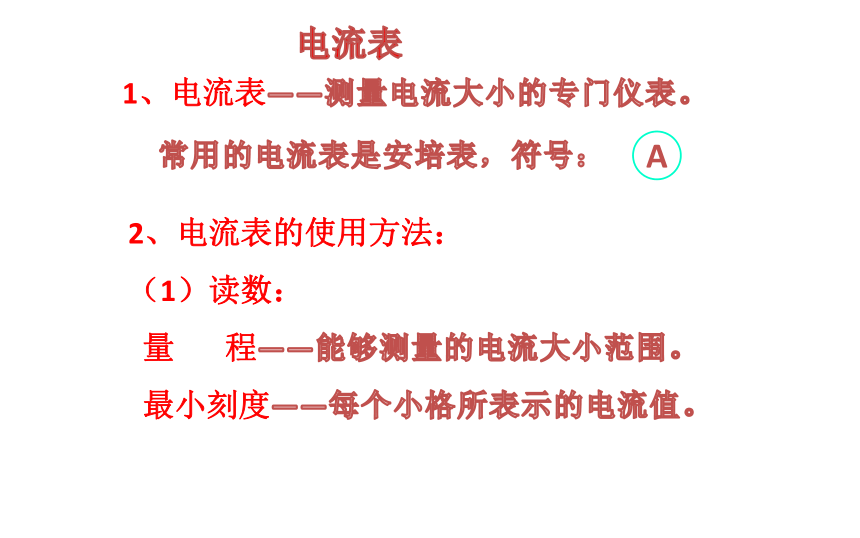

电流表
1、电流表——测量电流大小的专门仪表。
A
常用的电流表是安培表，符号：
2、电流表的使用方法：
（1）读数：
量 程——能够测量的电流大小范围。
最小刻度——每个小格所表示的电流值。

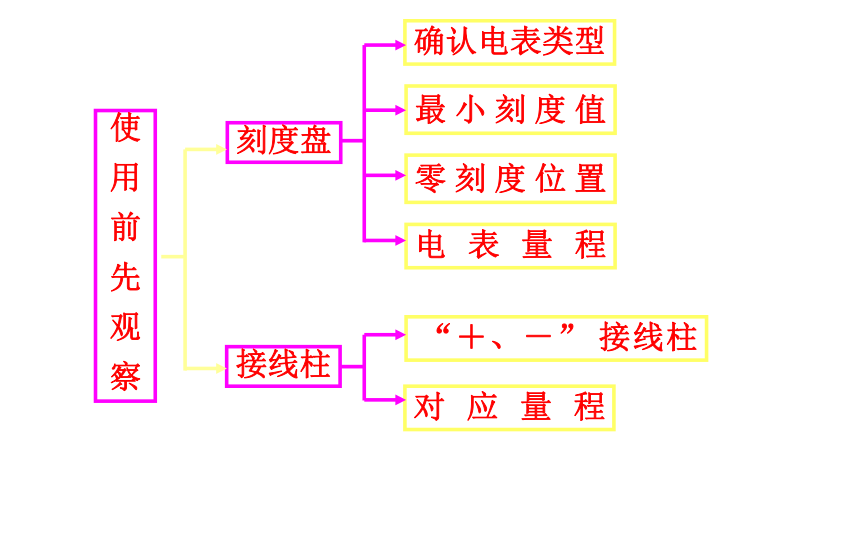

刻度盘
确认电表类型
电表量程
零刻度位置
最小刻度值
接线柱
对应量程
“＋、－” 接线柱
使
用
前
先
观
察
×
×
L1
L2
S
A
＋
－

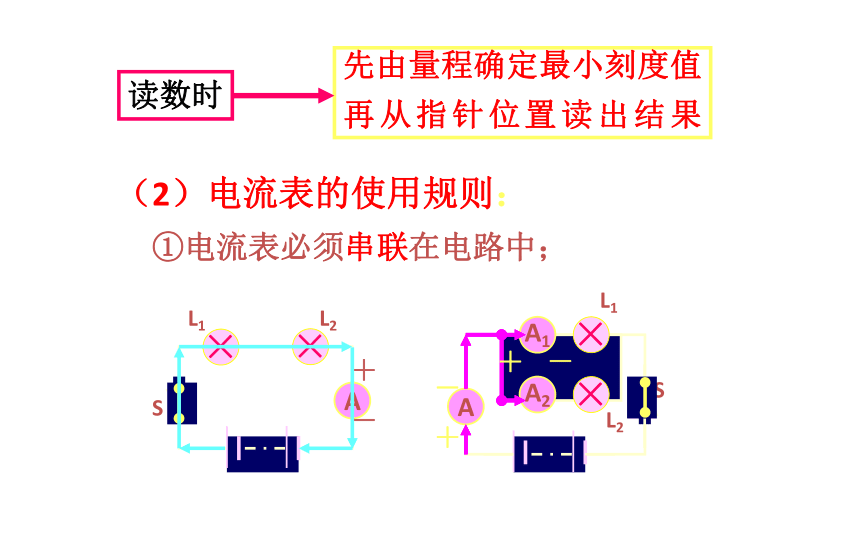

（2）电流表的使用规则：
①电流表必须串联在电路中；
×
×
S
L1
L2
A
A1
A2
＋
－
＋－
先由量程确定最小刻度值
再从指针位置读出结果
读数时

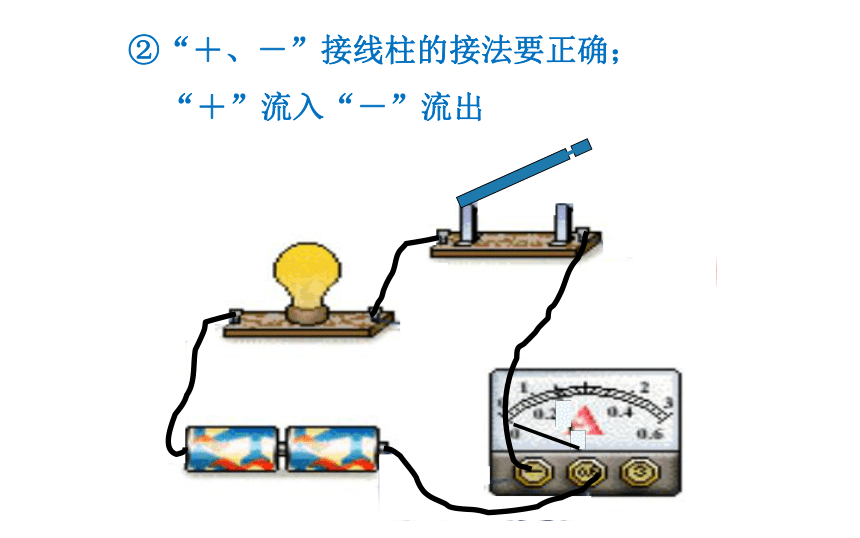

②“＋、－”接线柱的接法要正确；
“＋”流入“－”流出

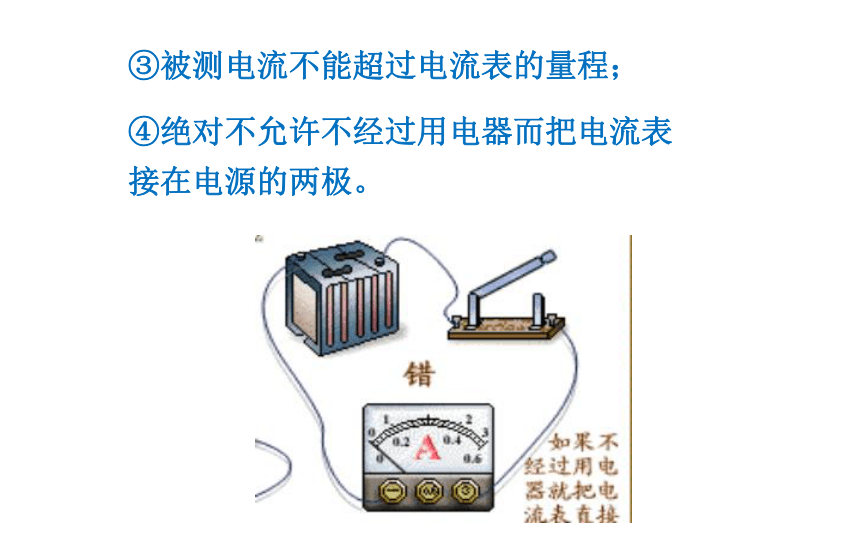

③被测电流不能超过电流表的量程；
④绝对不允许不经过用电器而把电流表接在电源的两极。

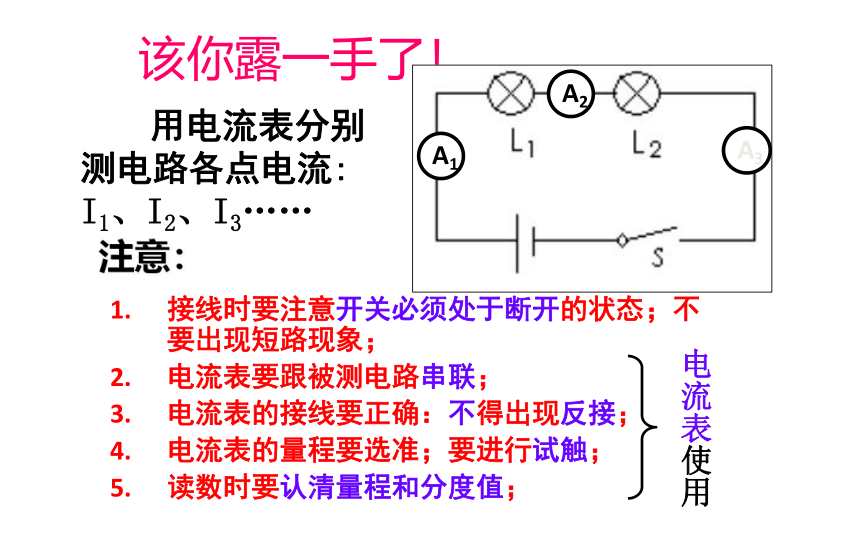

该你露一手了！
接线时要注意开关必须处于断开的状态；不要出现短路现象；
电流表要跟被测电路串联；
电流表的接线要正确：不得出现反接；
电流表的量程要选准；要进行试触；
读数时要认清量程和分度值；
注意：
A1
A2
A3
用电流表分别
测电路各点电流:
I1、I2、I3……
电流表使用

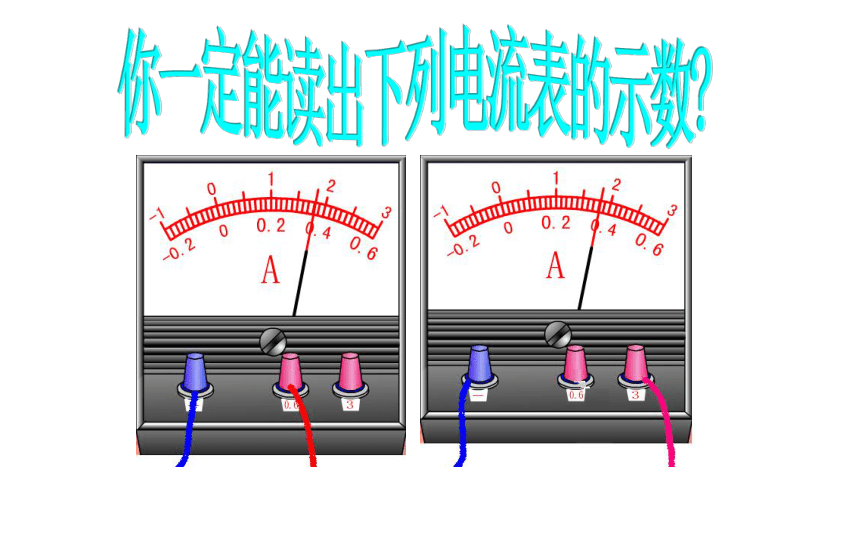

你一定能读出下列电流表的示数
第一部分
探究串联电路中的电流规律
实验一:探究串联电路的电流规律
1、提出问题：
串联电路中各点的电流之间有什么关系？
２、猜想或假设：
3、设计实验：
4、进行实验
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
a
b
c
干电池、开关、两个灯泡、电流表、导线若干
开始实验 记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
分析和论证
（测量结果说明了什么？得出了什么结论？）
交流
串联电路的电流规律
串联电路中，各点的电流都相等。
5、得出结论：
如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
= =
串联电路的电流特点
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
板书：串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
I1
I2
I3
第二部分：探究并联电路中的电流规律
二、并联电路的特点
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
并联电路中干路的电流与各支路的电流又有什么样的关系呢
A
B
C
I
I1
I2
探究并联电路的电流规律
提出问题：
并联电路中各点的电流之间有什么关系？
猜想与假设：
设计实验：
干路
支路
支路
实验二:探究并联电路的电流规律
3、设计实验：
4、进行实验
(1)实验器材:
(2)实验电路图:
(3)实验步骤:
干电池、开关、两个灯泡、电流表、导线若干
a
b
c
2、如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是
Ia Ib Ic
= +
a
b
c
并联电路的电流规律
并联电路中，干路中的电流等于
各并联支路的电流之和。
第三部分：复习巩固
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
L1
L1
L2
L2
A2
A1
1.2A
0.5A
L1中的电流是多少？
0.7A
将图5中给出的实物连接起来．
要求：L1，L2并联、S控制干路， 测量干路的电流， 测L2中的电流．已知L1和L2中的电流均为0.4A .
A
B
思考题？
如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
在一个电路中有两个用电器，用电流
表测量时，如发现通过每个用电器的电流不相同,则这两个用电器的连接一定是 如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
3、如图所示，电流表A1、A2和A3的
示数分别为1.2A、0.8A和0.3A，那么
通过灯L1的电流是_____A, L2的电流
是__ __A, L3的电流是_____A。
0.4
0.5
0.3
A1
A2
A3
L3
L1
L2
4、下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
B
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
5．如图所示，请读出它们指针所
指位置的示数：
图1的示数是:________
图2的示数是:________
0.46A
1.2A
0
0
1
2
3
0.2
0.4
0.6
3A
0.6A
A
图1
图2
0
0
1
2
3
0.2
0.4
0.6
3A
0.6A
A
6、如图所示，已知A1的示数是0.8A，
A2的示数是1.5A，则通过灯L1的电流
是_____A，灯L2的电流是______A。
A2
A1
L2
L1
S
0.7
0.8
