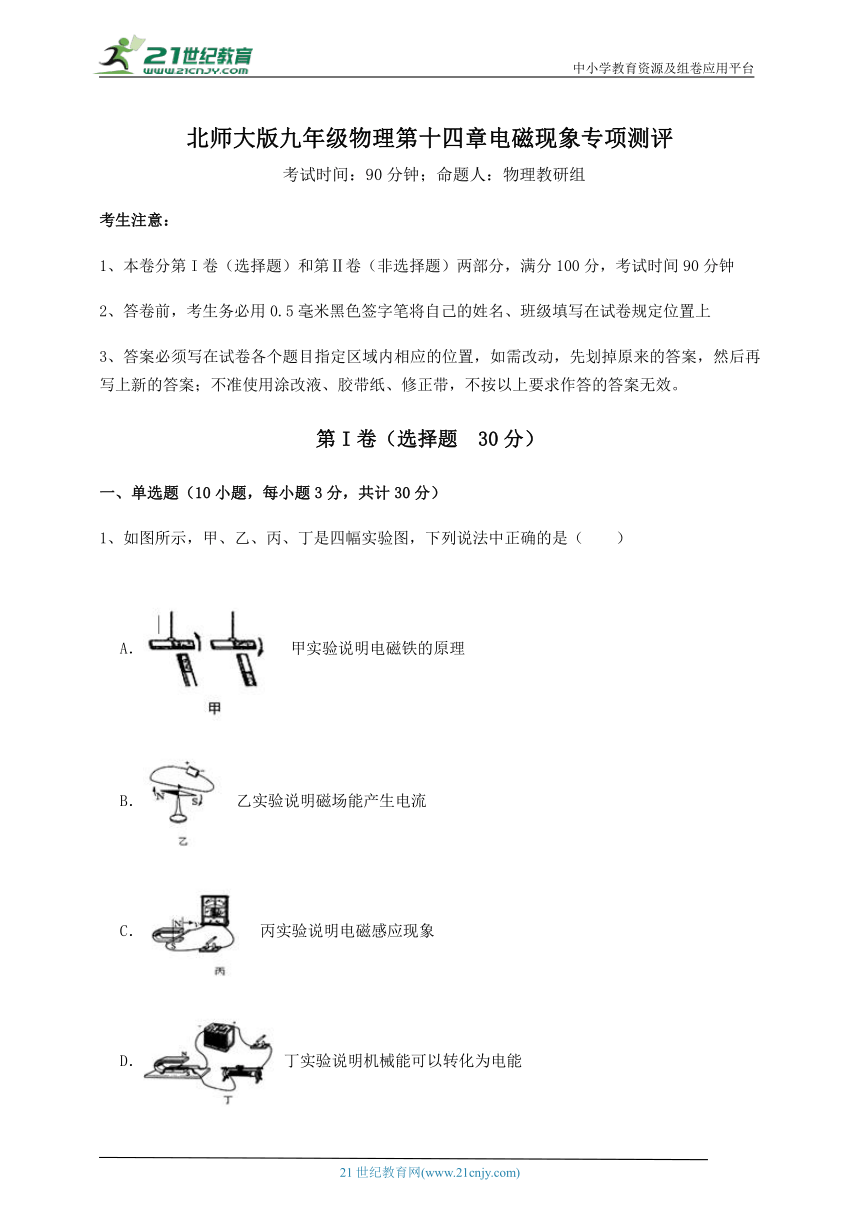

北师大版九年级物理第十四章电磁现象专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，甲、乙、丙、丁是四幅实验图，下列说法中正确的是（　　）
A． 甲实验说明电磁铁的原理
B． 乙实验说明磁场能产生电流
C． 丙实验说明电磁感应现象
D． 丁实验说明机械能可以转化为电能

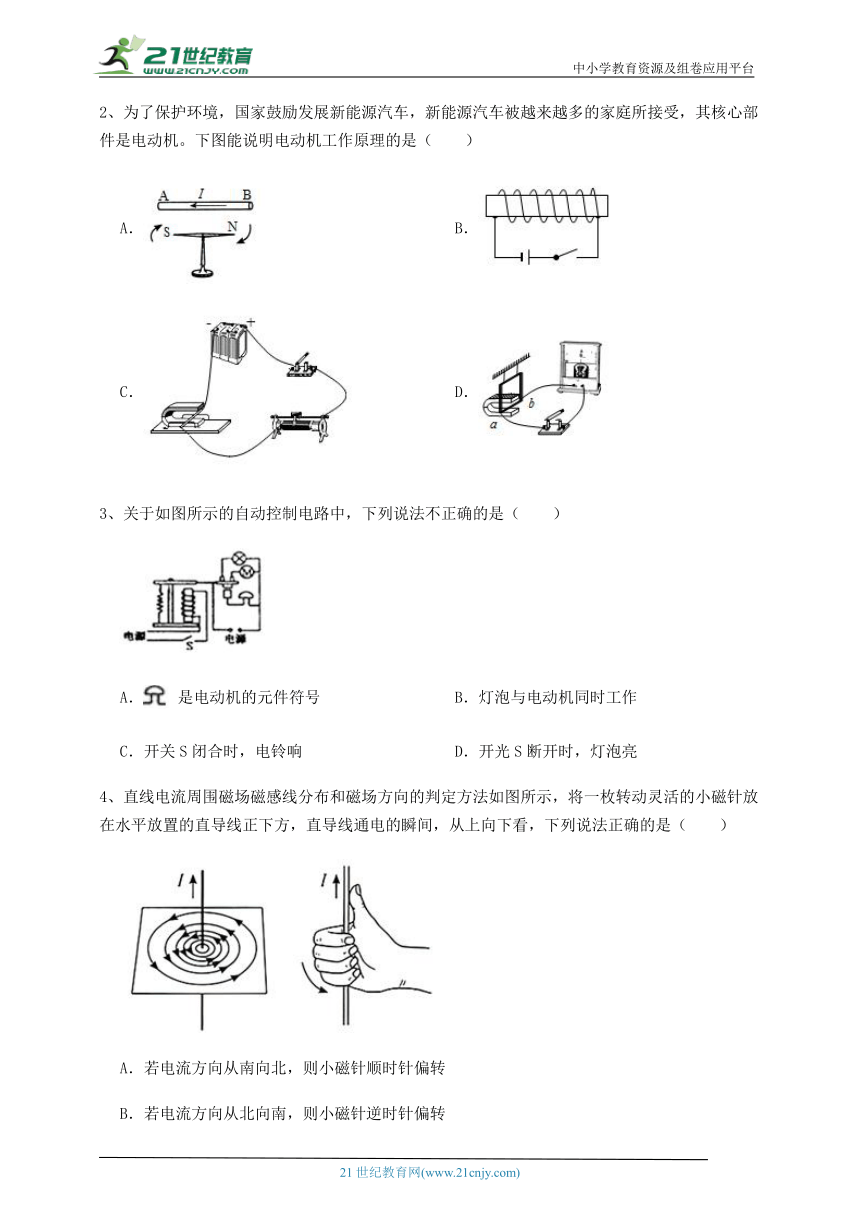

2、为了保护环境，国家鼓励发展新能源汽车，新能源汽车被越来越多的家庭所接受，其核心部件是电动机。下图能说明电动机工作原理的是（　　）
A． B．
C． D．
3、关于如图所示的自动控制电路中，下列说法不正确的是（　　）
A． 是电动机的元件符号 B．灯泡与电动机同时工作
C．开关S闭合时，电铃响 D．开光S断开时，灯泡亮
4、直线电流周围磁场磁感线分布和磁场方向的判定方法如图所示，将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间，从上向下看，下列说法正确的是（　　）
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转

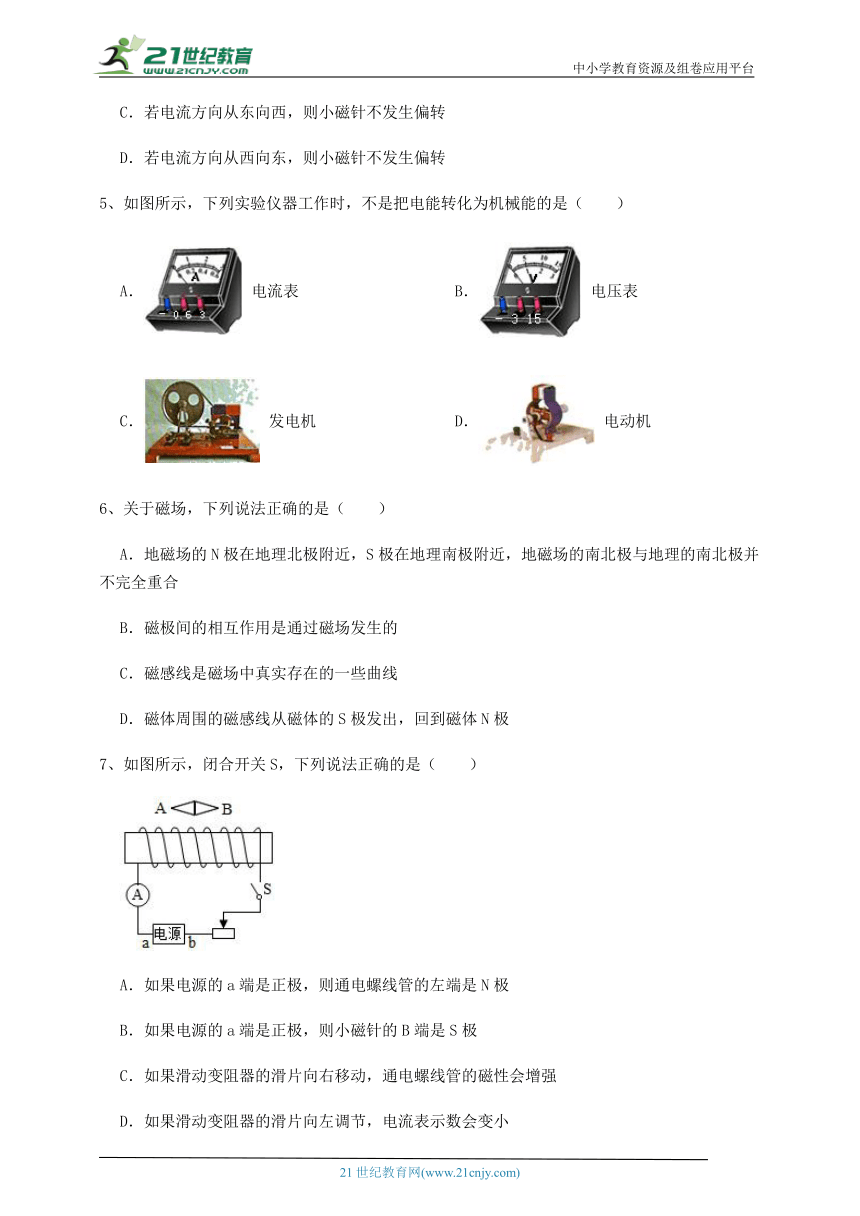

5、如图所示，下列实验仪器工作时，不是把电能转化为机械能的是（　　）
A． 电流表 B． 电压表
C． 发电机 D． 电动机
6、关于磁场，下列说法正确的是（　　）
A．地磁场的N极在地理北极附近，S极在地理南极附近，地磁场的南北极与地理的南北极并不完全重合
B．磁极间的相互作用是通过磁场发生的
C．磁感线是磁场中真实存在的一些曲线
D．磁体周围的磁感线从磁体的S极发出，回到磁体N极
7、如图所示，闭合开关S，下列说法正确的是（　　）
A．如果电源的a端是正极，则通电螺线管的左端是N极
B．如果电源的a端是正极，则小磁针的B端是S极
C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强
D．如果滑动变阻器的滑片向左调节，电流表示数会变小

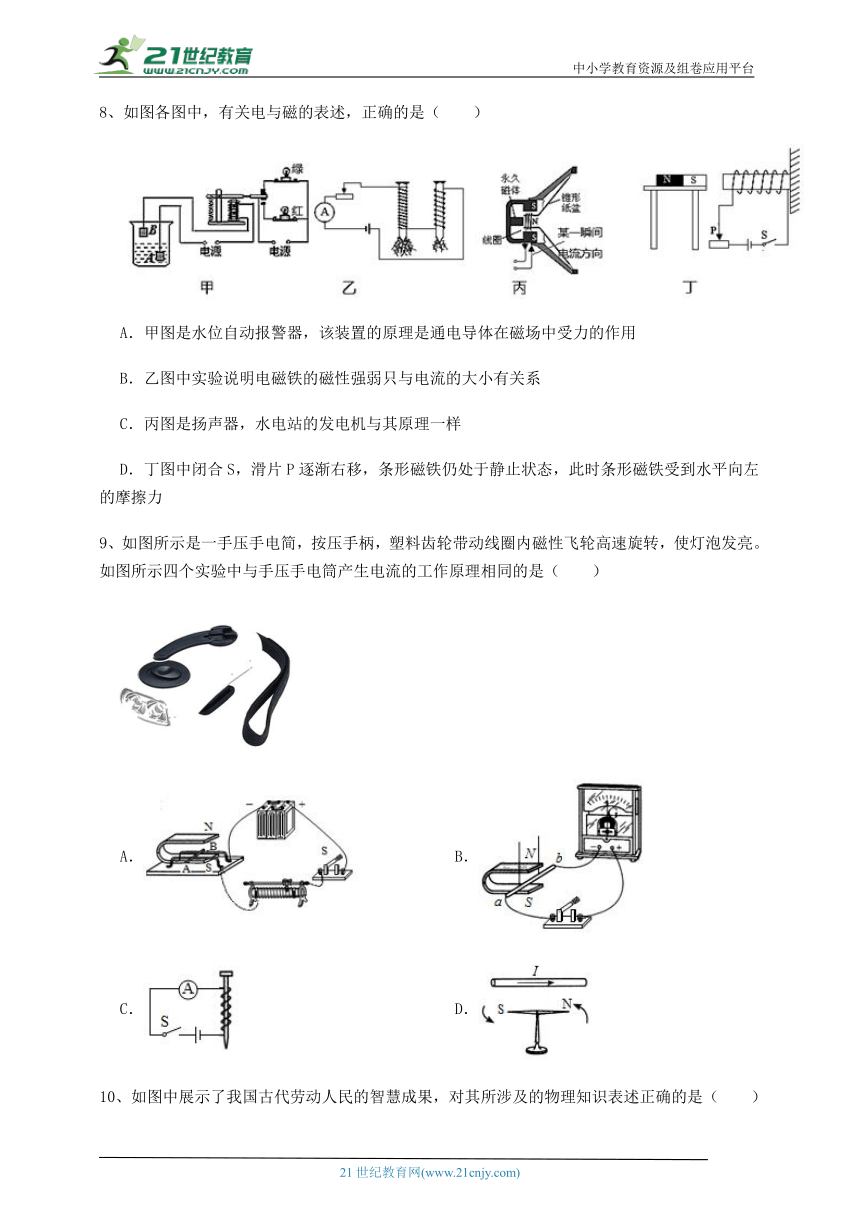

8、如图各图中，有关电与磁的表述，正确的是（　　）
A．甲图是水位自动报警器，该装置的原理是通电导体在磁场中受力的作用
B．乙图中实验说明电磁铁的磁性强弱只与电流的大小有关系
C．丙图是扬声器，水电站的发电机与其原理一样
D．丁图中闭合S，滑片P逐渐右移，条形磁铁仍处于静止状态，此时条形磁铁受到水平向左的摩擦力
9、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（　　）
A． B．
C． D．

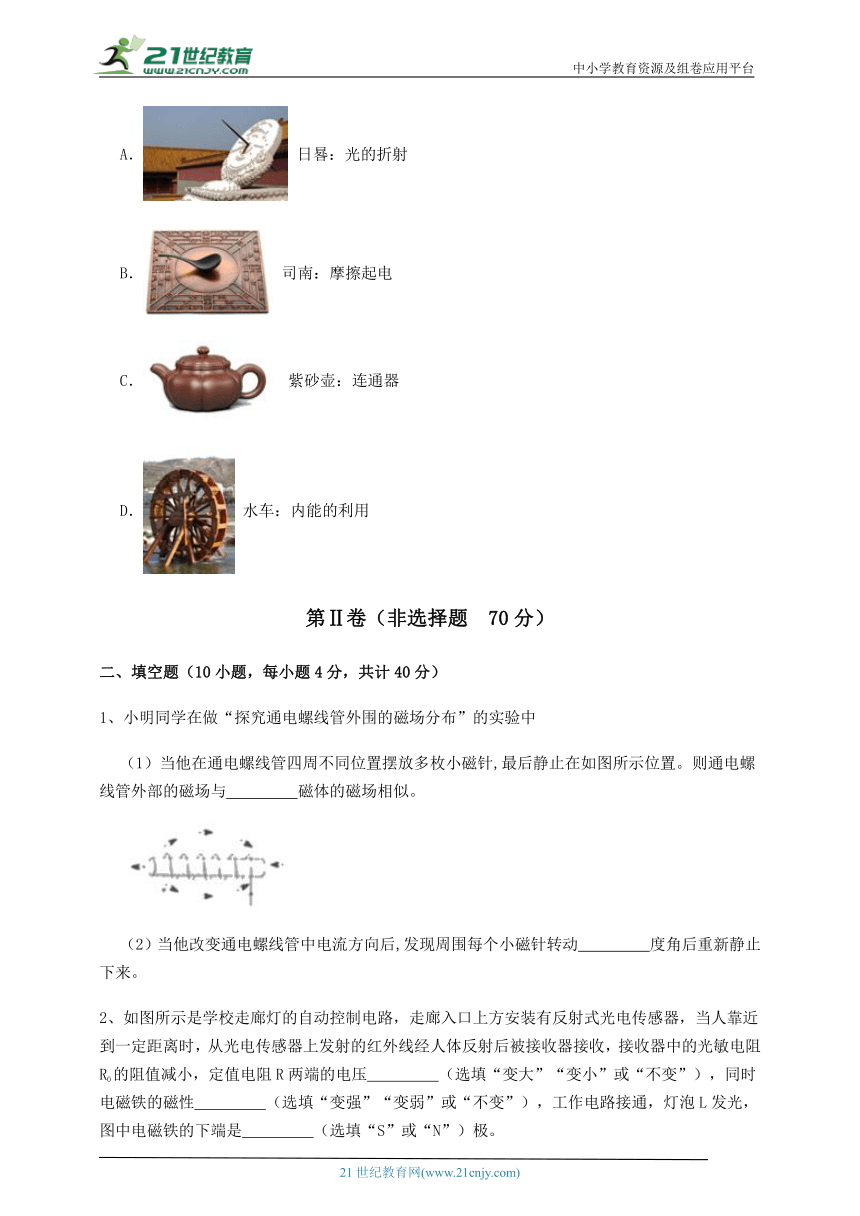

10、如图中展示了我国古代劳动人民的智慧成果，对其所涉及的物理知识表述正确的是（　　）
A． 日晷：光的折射
B． 司南：摩擦起电
C． 紫砂壶：连通器
D． 水车：内能的利用
第Ⅱ卷（非选择题 70分）
二、填空题（10小题，每小题4分，共计40分）
1、小明同学在做“探究通电螺线管外围的磁场分布”的实验中
（1）当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与　 　磁体的磁场相似。
（2）当他改变通电螺线管中电流方向后,发现周围每个小磁针转动　 　度角后重新静止下来。
2、如图所示是学校走廊灯的自动控制电路，走廊入口上方安装有反射式光电传感器，当人靠近到一定距离时，从光电传感器上发射的红外线经人体反射后被接收器接收，接收器中的光敏电阻R0的阻值减小，定值电阻R两端的电压　 　（选填“变大”“变小”或“不变”），同时电磁铁的磁性　 　（选填“变强”“变弱”或“不变”），工作电路接通，灯泡L发光，图中电磁铁的下端是　 　（选填“S”或“N”）极。
3、如图电路，闭合开关，能看到蹄形磁铁中的金属棒AB运动起来，说明有电能转化为　 　能，若只改变电路中电流的方向，AB的运动方向将　 　（选填“改变”或“不改变”）。
4、如图所示是探究电磁铁磁性的电路图，则电磁铁的S极为 　 　（选填“A”或“B”）端。当滑动变阻器的滑片P向右移动时，电磁铁的磁性变　 　（选填"强"或""弱"）。
5、图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为　 　（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面　 　（填“向外”或“向里”），线框在转动过程中将　 　能转化为　 　能。
6、同学们做实验的装置如图所示，闭合开关，先将导体ab水平向右移动，导体cd也随之向右运动起来。可知：实验装置左侧运用的原理是　 　；实验装置右侧产生的现象在生活中的应用是　 　（举一个实例）；若要使cd棒向左运动，请你写出一条可行的操作方法：　 　。
7、小明看到菜市场上的电子秤后，查电脑了解了电子秤的工作原理，知道了电子秤的原理图，如图所示，它可以反映弹簧上方金属片受到压力的大小。其中Rˊ是滑动变阻器，R是定值电阻，电源电压恒定不变，根据你所学的知识，你认为压力表实际上是一个　 　表。当金属片受到的压力增大时，变阻器的阻值　 　，压力表示数　 　（选填“变大”、“变小”或“不变”）。
8、将一根直导线放在静止的小磁针上方，通电后小磁针发生偏转，这表明通电直导线周围存在　 　。如图所示装置，通电瞬间直导线向左摆动，这表明　 　对电流有力的作用；若要使直导线向右摆动，应如何操作？　 　。根据此现象的原理可以制成　 　。
9、如图所示是某同学设计的压力计电路原理图。当闭合开关S，A板受到向下的压力增大时，R2接入电路的阻值　 　（选填“增大”或“减小”），为实现压力增大，压力计示数增大，应把　 　表改装为压力计。
10、如图所示，通电螺线管的A端为　 　 极（填：“N”或“S”）
三、实验探究（3小题，每小题10分，共计30分）
1、在探究“产生感应电流的条件”实验中：
（1）实验中通过观察　 　来判断电路中是否有感应电流；
（2）磁铁不动，闭合开关，导体AB沿　 　（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。导体AB不动，闭合开关，磁铁上下运动，电流表指针　 　（选填 “会”或“不会”）发生偏转；
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做　 　运动时，导体中就会产生感应电流。在产生感应电流的实验中，将　 　能转化为电能；
（4）小明完成实验后又向老师借了一个磁性更强的U形磁铁重做实验，你认为他想探究的问题可能是　 　；
（5）如果将小量程电流表换成　 　，可以探究磁场对通电导体的作用。
2、爱米在学习电与磁后，设计了如图所示电路进行实验：
（1）请你利用安培定制则断通电螺旋线管上端是　 　极；
（2）开关S由触点1换到触点2，小磁针NS极指向　 　(选填“改变”或“不改变”)；
（3）滑片P不动，爱米将开关S从1换到2上，观察吸引的大头针数目不同的目的是来研究　 　的关系；
（4）滑片P向左移动，吸引的大头针数目　 　(选填“不变”、”减小“或”增多“)。
3、电与磁的联系可以由三个重要实验所证实，这三个实验分别如图1、如图2、图3所示。
（1）图1实验：①该实验证实了　 　；②应用举例：　 　。
（2）图2实验：①该实验证实了　 　；②应用举例：　 　。
（3）图3实验：①该实验证实了　 　；②应用举例：　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】A．由图甲可知，两磁铁同名磁极相互排斥，异名磁极相互吸引，并未说明电磁铁的原理，A不符合题意；
B．由图乙可知，导线通电后，放在周围的小磁针发生偏转，则说明通电导体周围存在磁场，B不符合题意；
C．由图丙可知，闭合电路中，当导体做切割磁感线运动时，灵敏电流计发生偏转，产生了电流，说明了电磁感应现象，C符合题意；
D．由图丁可知，当开关闭合时，导体棒会运动，说明通电导体在磁场中受到力的作用，是电能转化为机械能，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
2、【答案】C
【解析】电动机是利用通电导体在磁场中受到力的作用的原理制成的。
A．图中是奥斯特实验的装置图，说明了通电导体周围存在磁场，A不符合题意；
B．图中是通电螺线管，利用电流的磁效应，B不符合题意；
C．当闭合开关后，通电导体在磁场中受力运动，是电动机的原理，C符合题意；
D．图中没有电源，当导体在磁场中做切割磁感线运动时，电流表的指针会发生偏转，说明会产生感应电流，这是电磁感应现象，是发电机的原理，D不符合题意。
故答案为：C。
【分析】电动机根据通电导体在磁场中受到力的作用的原理制成的。
3、【答案】A
【解析】A．选项中符号是电铃的元件符号，A错误，符合题意；
BD．当开关S断开时，电磁铁没有磁性，衔铁抬起，使触点与上端连接，电灯、电动机同时工作，BD正确，不符合题意；
C．当开关S闭合时，控制电路工作，电磁铁获得磁性，吸引衔铁，使触点与上端断开，电灯、电动机停止工作，同时触点与下端连通，使电铃工作，C正确，不符合题意。
故答案为：A
【分析】电路图中，不同的用电器会相应的符号。
4、【答案】D
【解析】A．若电流方向从南向北，直导线正下方的磁场方向向西，则小磁针逆时针偏转，A不符合题意；
B．若电流方向从北向南，直导线正下方的磁场方向向东，则小磁针顺时针偏转，B不符合题意；
C．若电流方向从东向西，直导线正下方的磁场方向向南，则小磁针将偏转180°，C不符合题意；
D．若电流方向从西向东，直导线正下方的磁场方向向北，则小磁针不发生偏转，D符合题意。
故答案为：D。
【分析】结合通电导线的电流方向，利用右手螺旋定则求解通电导线的N极和S极。
5、【答案】C
【解析】解：A、电流表是测量电流的装置，它消耗的电能很少，它将消耗的电能转化为电流表指针转动的动能，不符合题意；
B、电压表是测量电压的装置，它消耗的电能很少，它将消耗的电能转化为电压表指针转动的动能，不符合题意；
C、发电机是产生电能的装置，它是利用电磁感应现象，将机械能转化为电能的装置，符合题意；
D、电动机是消耗电能的装置，它将电能转化为电动机转动的动能，不符合题意。
故答案为：C
【分析】消耗电能产生机械能是电能转化为机械能的过程，电磁感应现象是机械能转化为电能。
6、【答案】B
【解析】A．地磁场的北极在地理南极附近，地磁场南极在地理北极附近，地磁场的南北极与地理的南北极并不完全重合，A不符合题意；
B．磁极间的相互作用是通过磁场而发生的，B符合题意；
C．磁感线是科学家为了研究起来形象、直观，是通过想象而描绘出来的，所以不是真实存在的，C不符合题意；
D．磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极出发，回到磁体N极的，D不符合题意。
故答案为：B。
【分析】(1)地磁场的北极在地理南极附近，地磁场南极在地理北极附近；(2)磁场的基本性质：对放入其中的磁体产生磁力作用；(3)根据理想模型方法的思路进行分析，即为了人们可以形象直观的认识磁场，科学家通过想象引入了磁感线；(4)在磁体外部，磁感线从N极出发，回到S极。
7、【答案】B
【解析】解：AB、如果电源的a端是正极，电流从左端流入，右端流出，根据安培定则可知，此时通电螺线管的右端是N极，左端是S极，由磁极间的相互作用规律可知，小磁针的B端为S极，A不符合题意，B符合题意；
C、如果滑动变阻器的滑片向右移动，连入电路的电阻变大，电流变小，通电螺线管的磁性会减弱，C不符合题意；
D、滑动变阻器的滑动片P向左端移动，连入电路的电阻变小，电流变大，即电流表示数会变大，D不符合题意。
故答案为：B
【分析】根据安培定则，结合电流方向可以判断磁极位置，电路中电流越大，磁性越强。
8、【答案】D
【解析】A．甲图是水位自动报警器，该装置使用了电磁继电器，原理是通有电流的导线在其周围产生磁场的现象，A不符合题意；
B．乙图中，两电磁铁的电流相同，匝数不同，说明电磁铁的磁性强弱与线圈匝数有关，B不符合题意；
C．扬声器的工作原理是通电导体在磁场中受到里的作用，而水电站的发电机的工作原理是电磁感应现象，二者原理不同，C不符合题意；
D．根据安培定则，可以得到通电线圈左端为N极，所以条形磁铁受到通电螺线管对它向右的吸引力，所受摩擦力向左，滑片P向右移动时，接入电路中电阻变小，电流变大，磁性增强，由于条形磁铁仍处于静止状态，受力平衡，所以条形磁铁受到的向左的摩擦力增大，D符合题意。
故答案为：D。
【分析】摩擦力分为静摩擦力和滑动摩擦力，力的方向都与物体相对于地面的运动趋势和运动方向相反。
9、【答案】B
【解析】解：手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；
A、此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理不同，A不符合题意。
B、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手压电筒的制成原理相符合。B符合题意。
C、此图探究的是电磁铁磁性强弱的影响因素，与手压电筒的制成原理不同。C不符合题意；
D、此图是奥斯特实验，证明了通电导体周围存在磁场，与手压电筒的制成原理不同。D不符合题意。
故答案为：B。
【分析】手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，据此结合选项逐一分析即可.
10、【答案】C
【解析】A．日晷影子成因是光的直线传播，A不符合题意；
B．地球的周围存在磁场，故司南能够指南北是由于受到了地磁场的作用，B不符合题意；
C．紫砂壶的壶嘴和壶身上端开口、底部连通，构成了连通器，C符合题意；
D．水车利用了水的机械能，D不符合题意。
故答案为：C。
【分析】生活中很多地方应用到了大气压，墙壁上的吸盘，钢笔吸墨水，用吸管喝饮料。
二、填空题
1、【答案】（1）条形
（2）180
【解析】【解答】（1）通电螺线管外部的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；（2）通电螺线管外部磁场方向与螺线管中的电流方向有关，所以只改变螺线管中的电流方向，小磁针会转动180°后重新静止下来，南北极所指方向正好与原来相反；
故答案为：条形；180.
【分析】（1）通电螺线管的磁场分布与条形磁体相似.
（2）通电螺线管外部磁场方向与螺线管中的电流方向和线圈的绕法有关.
2、【答案】变大；变强；N
【解析】【解答】电磁继电器所在的控制电路中，定值电阻R和光敏电阻R0串联；当R0的阻值减小时，电路中总电阻会减小，由于电源电压不变，由欧姆定律可知，电路中流过两电阻的电流会变大；电路中R为定值电阻，其阻值不变，但其电流变大，故由公式 可知，定值电阻R两端的电压变大。电磁铁的磁性和线圈匝数、电流大小有关，电流增大时，电磁铁的磁性变强。由右手螺旋定则（安培定则）可以判断，电磁铁的下端为N极。
【分析】串联电路中电阻减小时，电流变大； 电磁铁的磁性随电流变大而增强；根据安培定则，判断螺线管的磁极位置。
3、【答案】机械能；改变
【解析】【解答】闭合开关，蹄形磁铁中的金属棒AB受到磁力的作用而运动，电能转化为机械能。导体AB受到磁力的方向与电流方向和磁场方向有关，若只改变其中之一，导体受到的磁力方向会发生改变。
【分析】通电导体在磁场中受力的作用，受力方向和电流方向有关，和磁场方向有关。
4、【答案】B；变弱
【解析】【解答】由图看出，电流从电磁铁下端流入，依据安培定则，四指顺着电流方向，大拇指应向上，所以B端为S极，A端的磁极为N极。
滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电路中的电流变小，电磁铁的磁性减弱。
【分析】根据电流方向和电磁铁的绕线情况，根据安培定则判断出电磁铁的极性；电磁铁的磁性强弱和线圈的匝数、电流大小有关；滑动变阻器的滑片P向右移动时，连入电路的电阻变大，电流变小，据此作出判断。
5、【答案】N；向外；电；机械
【解析】【解答】解：图甲为一台简易电动机，它由一节旧电泡、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，在磁体外部，磁感线总是从N极发出，回到S极，磁铁上端为N极；已知磁场对线框左边的作用力垂直于纸面向里，根据左手定则判断，电流相反，线框右边受到的磁场力垂直于纸而向外，线框在转动过程中将电能转化为机械能。
故答案为：N；向外；电；机械。
【分析】在磁体外部，磁感线总是从N极发出，回到S极；再根据左手定则判断 磁场力方向.线框在转动，故将电能转化为机械能.
6、【答案】电磁感应；电动机；把cd棒的蹄形磁铁倒转过来
【解析】【解答】当导体ab水平向右移动，即是闭合电路的一部分导体在磁场中做切割磁感线运动，导体中会产生感应电流，这是电磁感应原理；这时导体ab相当于电源，导体cd相当于通电导线，通电导线在磁场中受到力的作用，该现象在生活中的应用是电动机。磁场对通电导线的作用：受力的方向跟电流方向和磁场方向有关，只改变其中一个方向时，受力方向会改变；所以若要使cd棒向左运动，可以把cd棒的蹄形磁铁倒转过来，改变磁场方向，也可以让导体ab水平向左运动，从而改变流过cd棒的电流方向。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
7、【答案】电压；变大；变大
【解析】【解答】由图可知，金属片受到的压力增大时，滑片下移，滑动变阻器的电阻值变大，电路中的电流变小。根据欧姆定律可知，R两端的电压变小，串联电路两端的总电压一定，则滑动变阻器两端的电压变大。滑动变阻器两端的电压越大，表示弹簧受到的压力越大，压力表与电阻R'并联，所以压力表实际上是一个电压表。
【分析】根据电表的连接方式判定电表的种类；当金属片受到的压力增大时，根据滑片的移动方向判定滑动变阻器接入电路电阻的变化，根据欧姆定律判定电路中电流的变化和滑动变阻器两端电压的变化。
8、【答案】磁场；磁场；改变流过直导线的电流方向或对换磁铁的两个磁极；电动机
【解析】【解答】通电导线周围存在磁场，这是奥斯特实验得到的结论，并且通电导线周围的磁场方向与电流方向有关。磁场对通电导线有力的作用，使直导线运动，直导线所受力的方向与电流方向和磁场方向有关，要使直导线的运动方向相反，可以改变磁场方向或改变直导线中的电流方向，只要改变其中一项即可，不能同时改变磁场方向和电流方向。根据通电导线在磁场中受力的作用可以制成电动机，把电能转化为机械能。
【分析】奥斯特实验证明：通电导线周围存在磁场；通电导线在磁场中受力的作用，所受力的方向由电流的方向和磁场的方向有关.
9、【答案】增大；电压
【解析】【解答】由电路图可知，定值电阻与滑动变阻器串联接入电路，电流表测电路电流，当A板上压力增大时，滑动变阻器滑片向下移动，滑动变阻器接入电路的阻值变大，滑动变阻器分压变大，电压表示数变大，电路总电阻变大，由可知，电路中的电流变小，电流表示数变小，因此为使压力增大时，压力计的示数增大，应把电压表改装为压力计。
【分析】首先根据电路图分析电路的连接方式，然后结合欧姆定律和滑动变阻器接入电路电阻的变化分析电压表和电流表随压力增大其示数如何变化，示数增大的电表可改装为压力计。
10、【答案】N
【解析】【解答】解：电流由A端流入，根据右手螺旋定则，伸出右手四指弯曲指向电流的方向，则大拇指所指的方向﹣﹣通电螺线管的A端为N极。
故答案为：N
【分析】结合电流方向，利用安培定则分析解答即可.
三、实验探究
1、【答案】（1）电流计指针偏转
（2）左右；不会
（3）切割磁感线；机械
（4）感应电流的大小是否与磁场强度有关
（5）电源
【解析】【解答】（1） 电路中如果有感应电流产生，电流计的指针会发生偏转，实验中通过观察电流计的指针是否发生偏转来判断电路中是否有感应电流。
（2）产生感应电流的条件是闭合电路的部分导体切割磁感线。磁铁不动，闭合开关，导体AB沿左右方向运动时，电路中有感应电流产生，电流表指针会发生偏转。
导体AB不动，闭合开关，磁铁上下运动，导体AB没有切割磁感线，电路中没有感应电流产生，电流表指针不会发生偏转。
（3）闭合电路的部分导体做切割磁感线运动时，电路中有感应电流产生；闭合电路的部分导体做不切割磁感线运动时，电路中没有感应电流产生。因此可得结论：闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流。
在产生感应电流的实验中，闭合电路的部分导体切割磁感线产生感应电流，将机械能转化为电能。
（4）小明完成实验后，控制其他条件不变，只换用磁性更强的U形磁铁重做实验，说明他想探究的问题可能是感应电流的大小是否与磁场强度有关。
（5）探究磁场对通电导体的作用，需要将通电导体放在磁场中，因此电路中要有电源和磁体。将小量程电流表换成电源，可以探究磁场对通电导体的作用。
【分析】（1）电磁感应现象中，通过电流表的指针的偏转可以判断电流的产生；
（2）当闭合电路的一部分导体切割磁感线时，导体产生电流；
（3）闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，将机械能转化为电能；
（4）改变磁场的强弱可以探究产生电流的大小和磁场强弱的关系；
（5）探究磁场对通电导体的作用时，电路中需要连接电源。
2、【答案】（1）S
（2）不改变
（3）通电螺旋管磁性强弱和线圈匝数
（4）减小
【解析】【解答】（1）根据安培定则，判断螺旋管上端为S极；（2）当改变S的位置，电路中的电流大小变化，但磁极不变，小磁针的偏转方向不变；（3）当S从1到2，电路中线圈匝数减少，磁性变弱，吸引的大头针减少，可以探究磁性强弱和线圈匝数的关系；（4）当滑片向左，电阻变大，电流减小，磁性变弱，吸引的大头针减少。
【分析】（1）利用安培定则可以判断螺旋管的磁极位置；（2）电流的大小对螺旋管的磁极位置没有影响；（3）改变线圈匝数，可以探究磁性强弱和线圈匝数的关系；（4）通电螺旋管的磁性强弱和电流的大小有关。
3、【答案】（1）通电导线周围产生磁场；电磁铁
（2）通电导线在磁场中产生力的作用；电动机
（3）闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流；发电机
【解析】【解答】解：（1）图1实验中通电后小磁针发生偏转，能证明通电导体在其周围产生磁场我们利用这个原理造出了电磁铁。（2）图2实验将导线放在磁铁中，观察通电后导体发生了运动，即通电导体在磁场中受到力的作用；我们造出了电动机。（3）图3实验将导线和电流表相连，发现导体运动时电流表内部产生电流，即闭合电路中的一部分导体在磁场做切割磁感线运动时产生感应电流；这是发电机的原理图。
故答案为：（1）①通电导线周围产生磁场；②电磁铁；（2）①通电导线在磁场中产生力的作用；②电动机；（3）①闭合电路中的一部分在磁场中做切割磁感线运动时产生感应电流；②发电机
【分析】（1）奥斯特实验证明：通电导线周围存在磁场.应用是电磁铁.
（2）磁场对电流的作用：通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象（电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流）制成的.
