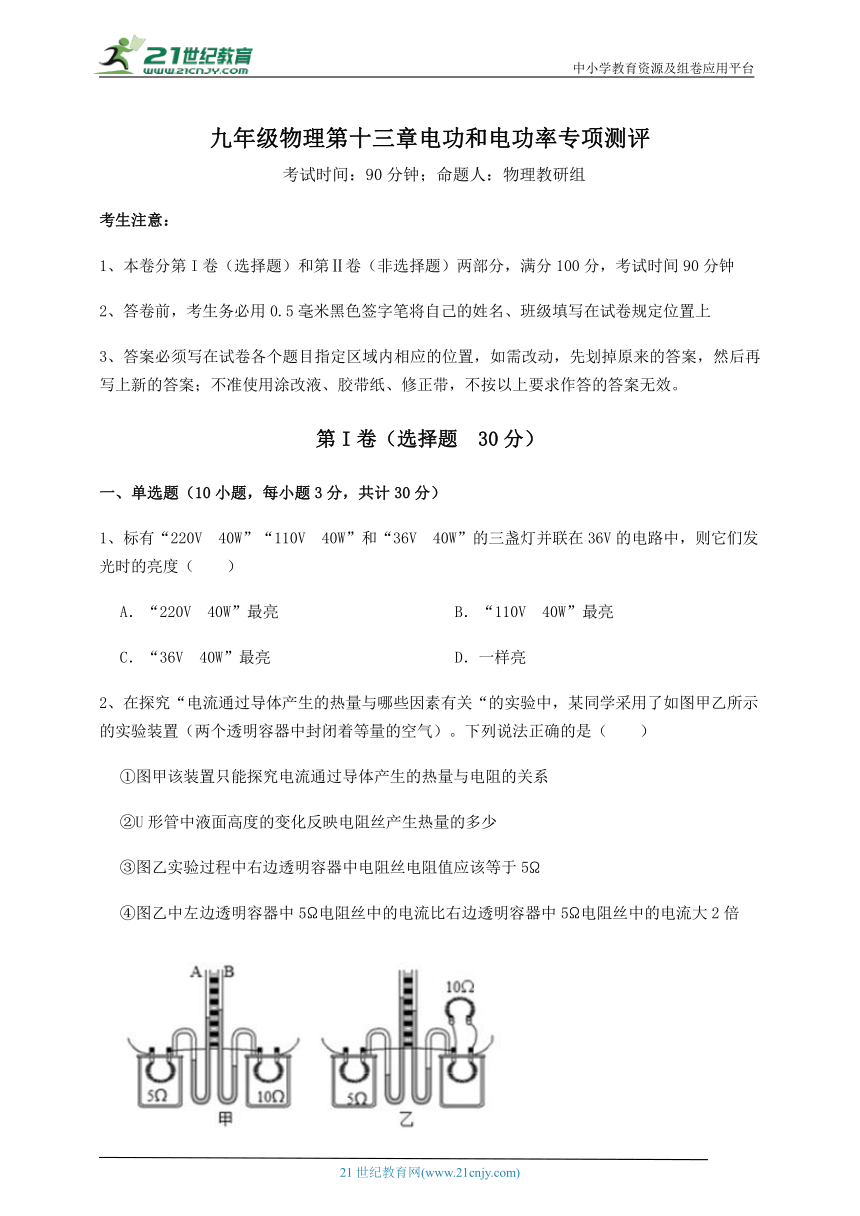

九年级物理第十三章电功和电功率专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、标有“220V　40W”“110V　40W”和“36V　40W”的三盏灯并联在36V的电路中，则它们发光时的亮度（　　）
A．“220V　40W”最亮 B．“110V　40W”最亮
C．“36V　40W”最亮 D．一样亮
2、在探究“电流通过导体产生的热量与哪些因素有关“的实验中，某同学采用了如图甲乙所示的实验装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（　　）
①图甲该装置只能探究电流通过导体产生的热量与电阻的关系
②U形管中液面高度的变化反映电阻丝产生热量的多少
③图乙实验过程中右边透明容器中电阻丝电阻值应该等于5
④图乙中左边透明容器中5 电阻丝中的电流比右边透明容器中5 电阻丝中的电流大2倍
A．只有①② B．只有②③ C．只有②③④ D．只有①②④

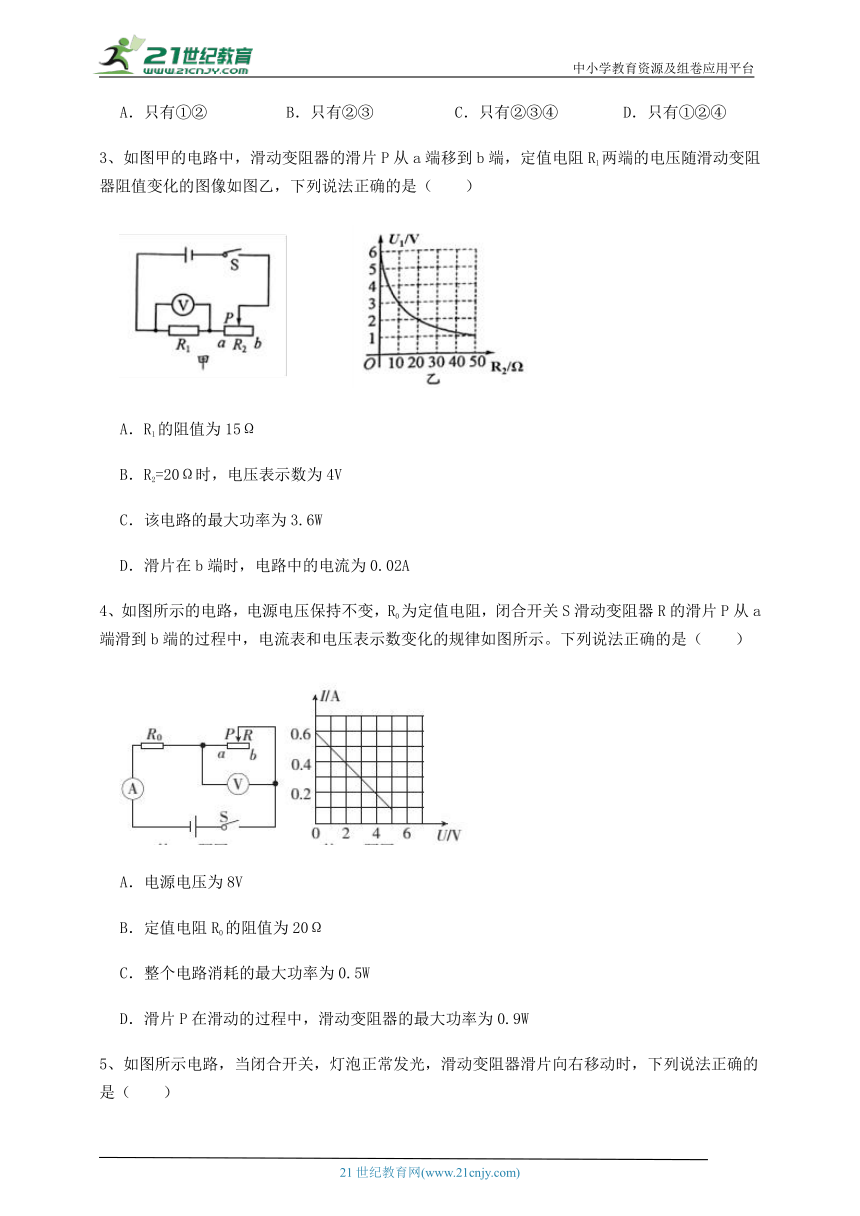

3、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（　　）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
4、如图所示的电路，电源电压保持不变，R0为定值电阻，闭合开关S滑动变阻器R的滑片P从a端滑到b端的过程中，电流表和电压表示数变化的规律如图所示。下列说法正确的是（　　）
A．电源电压为8V
B．定值电阻R0的阻值为20Ω
C．整个电路消耗的最大功率为0.5W
D．滑片P在滑动的过程中，滑动变阻器的最大功率为0.9W
5、如图所示电路，当闭合开关，灯泡正常发光，滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．灯L亮度变暗
B．电压表V与电流表A1，示数之比不变
C．电路的总功率变小
D．电压表示数变大

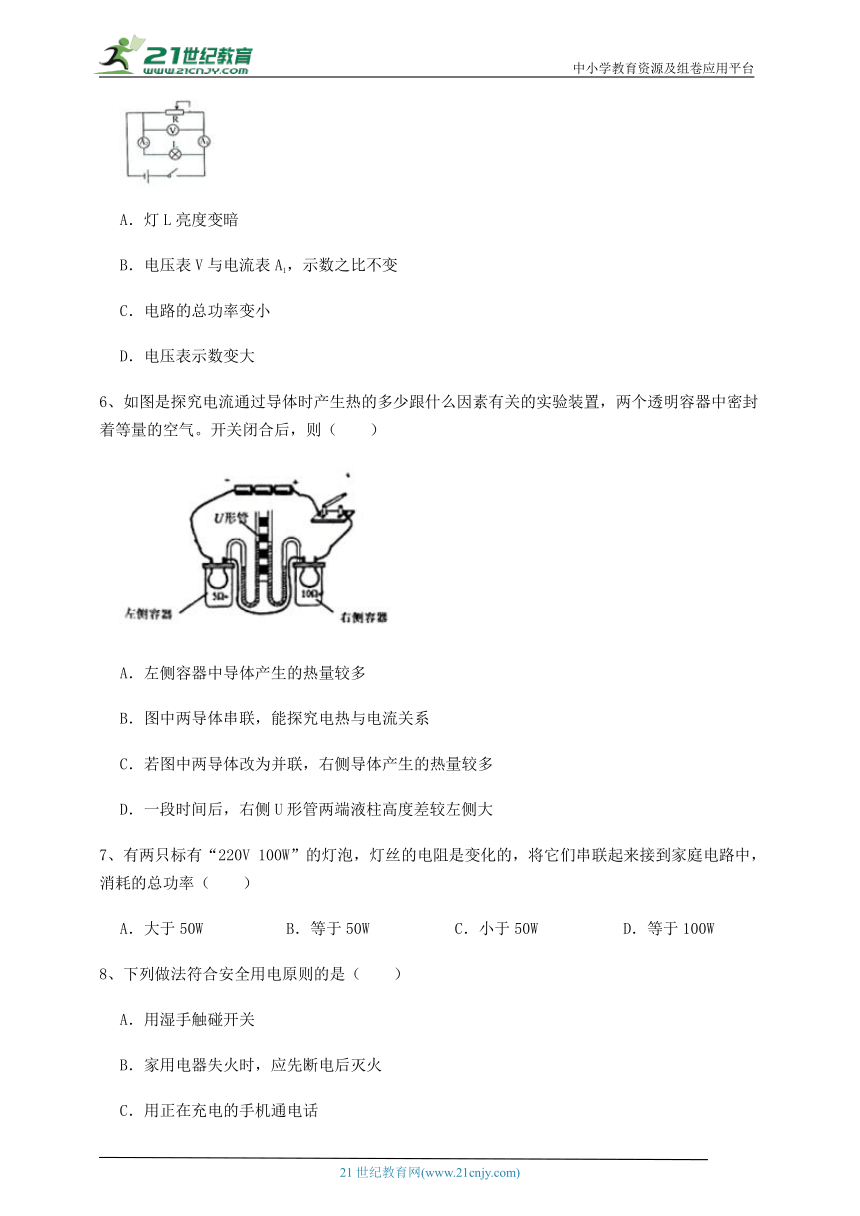

6、如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（　　）
A．左侧容器中导体产生的热量较多
B．图中两导体串联，能探究电热与电流关系
C．若图中两导体改为并联，右侧导体产生的热量较多
D．一段时间后，右侧U形管两端液柱高度差较左侧大
7、有两只标有“220V 100W”的灯泡，灯丝的电阻是变化的，将它们串联起来接到家庭电路中，消耗的总功率（　　）
A．大于50W B．等于50W C．小于50W D．等于100W
8、下列做法符合安全用电原则的是（　　）
A．用湿手触碰开关
B．家用电器失火时，应先断电后灭火
C．用正在充电的手机通电话
D．用电器电线绝缘层破损了仍继续使用

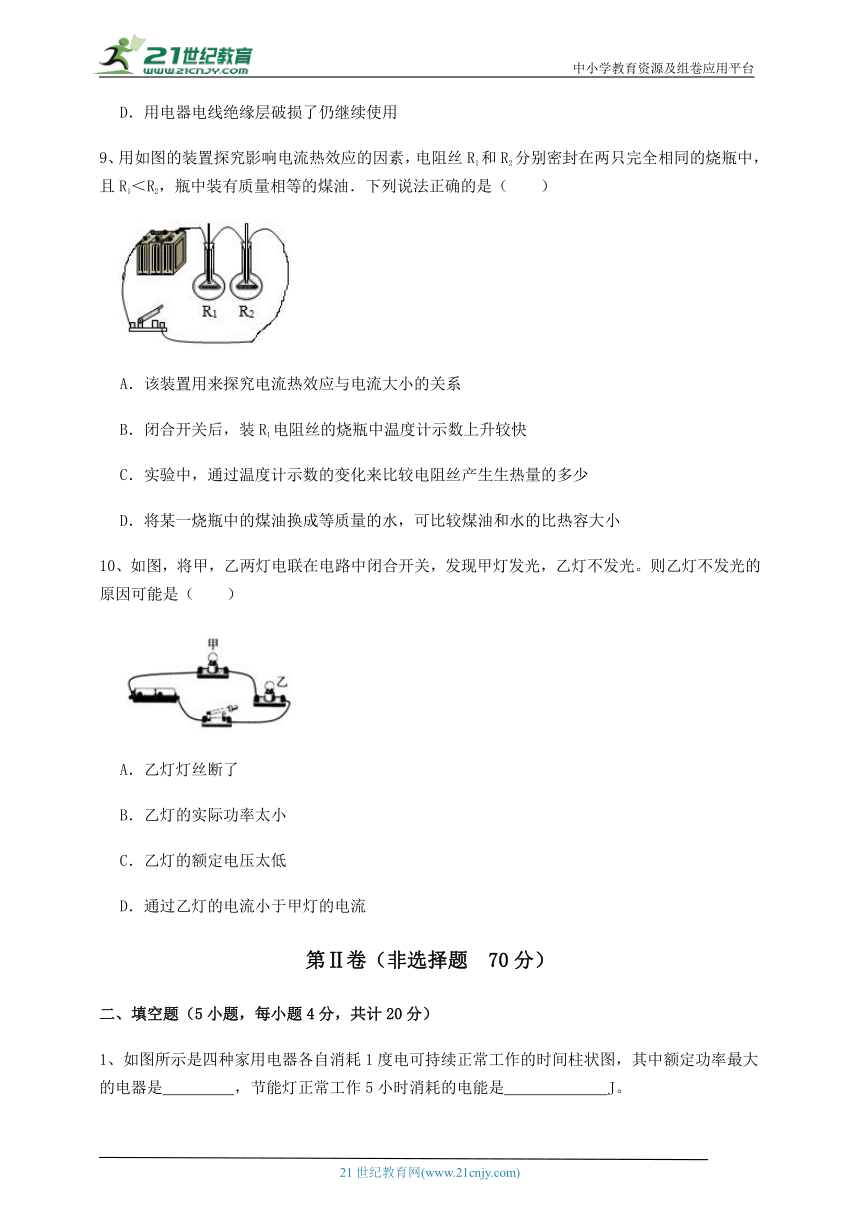

9、用如图的装置探究影响电流热效应的因素，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油．下列说法正确的是（　　）
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大小
10、如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是（　　）
A．乙灯灯丝断了
B．乙灯的实际功率太小
C．乙灯的额定电压太低
D．通过乙灯的电流小于甲灯的电流
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

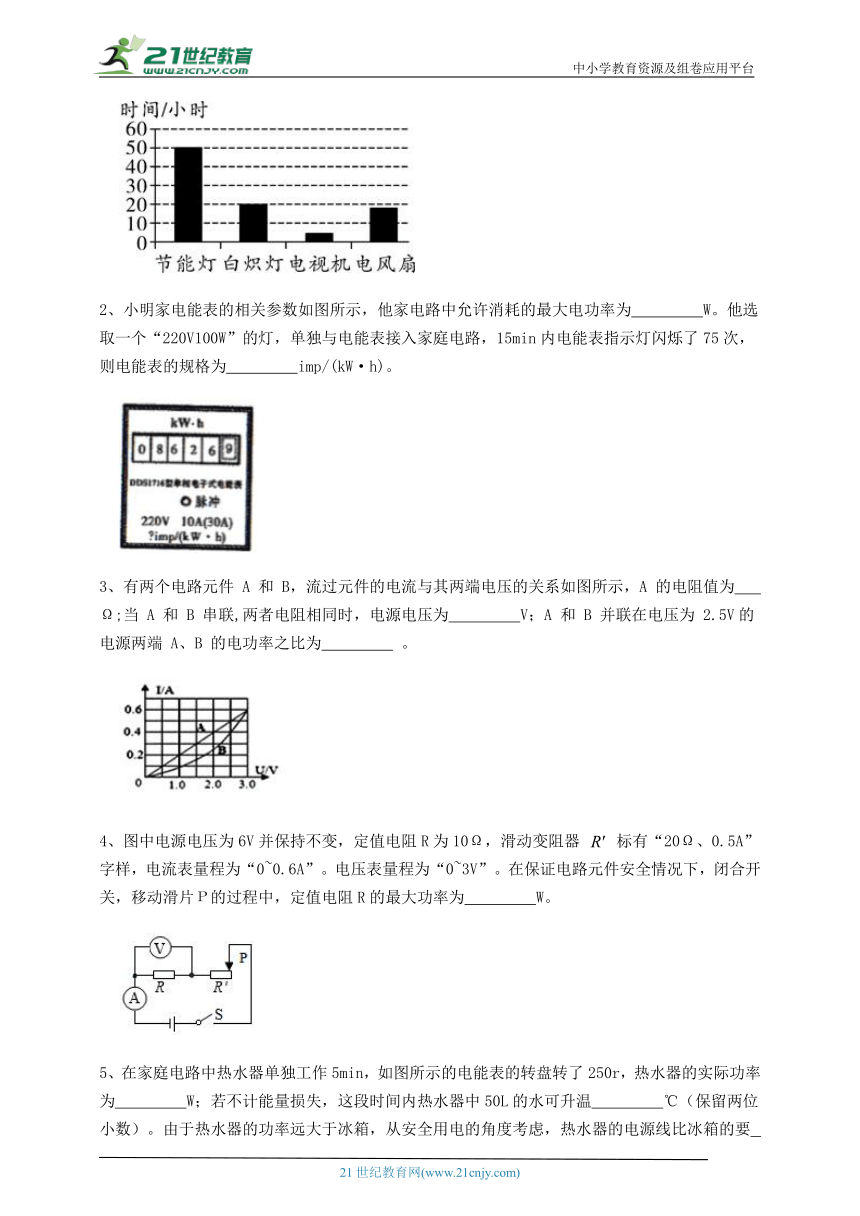

1、如图所示是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是　 　，节能灯正常工作5小时消耗的电能是　 　J。
2、小明家电能表的相关参数如图所示，他家电路中允许消耗的最大电功率为　 　W。他选取一个“220V100W”的灯，单独与电能表接入家庭电路，15min内电能表指示灯闪烁了75次，则电能表的规格为　 　imp/(kW·h)。
3、有两个电路元件 A 和 B，流过元件的电流与其两端电压的关系如图所示，A 的电阻值为　 　Ω;当 A 和 B 串联,两者电阻相同时，电源电压为　 　V；A 和 B 并联在电压为 2.5V的电源两端 A、B 的电功率之比为　 　 。
4、图中电源电压为6V并保持不变，定值电阻R为10Ω，滑动变阻器 标有“20Ω、0.5A”字样，电流表量程为“0~0.6A”。电压表量程为“0~3V”。在保证电路元件安全情况下，闭合开关，移动滑片Р的过程中，定值电阻R的最大功率为　 　W。
5、在家庭电路中热水器单独工作5min，如图所示的电能表的转盘转了250r，热水器的实际功率为　 　W；若不计能量损失，这段时间内热水器中50L的水可升温　 　℃（保留两位小数）。由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要　 　一些（选填“粗”或“细”）。[已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)]。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示，电源电压12V，且保持不变，R1=24Ω，小灯泡L上标有“6V3W”字样，灯丝电阻保持不变。求：
（1）小灯泡正常工作时的电流和电阻。
（2）闭合开关S、S1、S2，滑动变阻器调到阻值最大处，电流表示数为1A，求R2的最大值。
（3）闭合开关S，断开开关S1、S2，安全使用的情况下，电路的最大功率。
2、如图所示是电饭锅的简化电路原理图，R1是加热电阻丝（阻值不变）：
（1）锅内装入2.5kg的食材（包括水），其比热容为 。开关S拨至a处时，食材温度升高45℃，求食材吸收的热量；
（2）上述过程中加热时间为500s，此过程中热效率为90%，求R1消耗的电功率；
（3）开关S跳至b处时，电路消耗的总功率为10W，指示灯L的电阻为10Ω，求R2的阻值。
3、常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
XX牌电暖器 　
额定电压 220V 　
额定功率 低温挡 440W 　
中温挡 　 　
高温挡 1650W 　
频率 50Hz 　
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg ℃））
4、图甲是一家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率空出），图乙为其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”档。请完成下列问题：
额定电压 220V
额定功率 低温档 550W
中温档 1100W
高温档 　
质量 5kg
四个轮接触地面总面积 10cm2
（1）该电暖器放在水平地面上对地面的压强是多少？（g＝10N/kg）
（2）“中温档”正常工作时的总电流是多少？
（3）R1电阻值是多少？
（4）若某房间内空气质量为60kg，空气温度为10℃，设定空气的比热容为1.1×103J/（kg ℃）且保持不变，用该电要器的“高温”档正常工作20分钟，放出热量的全部被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？
5、如图所示的电路中，电源电压恒定不变，已知 ，当S闭合、S1和S2断开时，电流表的示数为0.2A；当S2断开、S和S1闭合时，电流表的示数为0.8A。求：
（1）S闭合、S1和S2断开时，电压表的示数。
（2）定值电阻 的阻值。
（3）当S1断开、S和S2闭合时，电路的总功率。
四、实验探究（1小题，每小题10分，共计10分）
1、结合图中的实验情景，按照要求回答下列问题，
（1）对图①中的两支蜡烛的要求是　 　；
（2）图②中，　 　（选填“甲”或“乙”）的机械效率高；
（3）图③研究的是电流产生的热量跟　 　的关系；
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】由题意可知，三盏灯的额定电压不相等，额定功率相等，当三盏灯并联在36V的电路中时，它们两端的电压均为36V，所以，只有“36V 40W”的灯泡正常发光，其功率为40W，而“220V 40W”“110V 40W”两灯泡不能正常发光其功率均小于40W，所以，“36V 40W”的实际功率最大，灯泡最亮，ABD不符合题意，C符合题意。
故答案为：C。
【分析】用电器的电压达到额定电压，可以正常工作。
2、【答案】B
【解析】【解答】①图甲中，两电阻不同，串联接入电路，电流相同，该装置能探究电流通过导体产生的热量与电阻的关系，还能探究电流通过导体产生的热量与时间的关系，故①错误；
②电阻丝产生热量的多少不易测量，可用U形管中液面高度的变化反映，故②正确；
③图乙实验过程中两侧容器中电流不同，电阻应相同，右边透明容器中电阻丝电阻值应该等于5 ，故③正确；
④设右边透明容器上方10 电阻中电流为I，因为上方和下方电阻的电压相同，由欧姆定律可知下方5 电阻中电流为2I，则左边5 电阻中电流为3I，故④错误。
故答案为：B。
【分析】电流通过导体时会产生热量，此现象就是电流的热效应，产生的热量通过焦耳定律Q=I2Rt来计算，通过焦耳定律的表达式可以看出，导体的电阻、通过电流和时间越长，产生的热量越多；要探究每一个因素对导体产热的影响，需要用到控制变量法。
3、【答案】C
【解析】【解答】A．由图乙可知，当 时， 的电压等于电源电压，所以电源电压为6V，当 时， 的电压为1V，则 的电压为5V，此时的电流
的电阻
A不符合题意；
B．由图乙可知，R2=20Ω时，电压表示数为2V，B不符合题意；
C．由 可知，当总电阻最小时，总电功率最大，所以当滑动变阻器阻值为0时，电路中最大总功率
C符合题意；
D．滑片在b端时，电路中的电流为
D不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
4、【答案】D
【解析】【解答】AB．由图可知，电阻R0和变阻器R串联，电压表测量变阻器两端的电压，电流表测量电路中的电流。滑片在a端时，只有R0的简单电路，电路的总电阻最小，由 可知通过电路的电流最大，由图可知最大电流是0.6A，电源电压U=I大R0=0.6A×R0①
由图可知，当变阻器连入电路的阻值最大时，电压表的示数是5V，通过电路的最小电流是0.1A，由串联电路电压的规律和欧姆定律得到0.1A= ②
由①②得到R0=10Ω，U=6V
AB不符合题意；
C．整个电路消耗的最大功率为P最大=UI大=6V×0.6A=3.6W
C不符合题意；
D．滑动变阻器的功率为
当R=R0=10Ω
时，变阻器的功率最大，最大功率为P最大= =0.9W
D符合题意。
故答案为：D。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
5、【答案】C
【解析】【解答】分析电路图可知，灯泡和滑动变阻器并联，电流表A1测滑动变阻器的电流，A2测灯泡L的电流，电压表测电源电压；
AD．滑动变阻器滑片向右移动时，电压表测电源电压，因此示数灯泡L电压与电流都不变，由公式 可知，灯泡的电功率不变，即灯泡的亮度不变，AD不符合题意；
B．电压表V与电流表A1，示数之比为滑动变阻器阻值，当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，即电压表V与电流表 ，示数之比变大，B不符合题意；
C．当滑动变阻器滑片向右移动时，滑动变阻器阻值变大，电路总电阻变大，根据公式 可知，电路的总功率变小，C符合题意。
故答案为：C。
【分析】在并联电路中，各支路互不影响，支路的电阻改变，电流改变，电压和总电流的乘积计算电功率。
6、【答案】D
【解析】【解答】AD．容器中的两个电阻丝串联，通过它们的电流与通电时间相同，右侧容器中电阻较大，产生的热量较多，右侧U形管两端液柱高度差较左侧大，D符合题意，A不符合题意；
B．在装置中，容器中的两个电阻丝串联，通过它们的电流与通电时间相同，左边容器中的电阻与右边容器中的电阻不同，实验是为了探究电流产生的热量与电阻大小的关系，B不符合题意；
C．若图中两导体改为并联，两个电阻两端的电压和通电时间相同，由Q= 可知，右侧容器中电阻较大，产生的热量较少，C不符合题意。
故答案为：D
【分析】在电流和通电时间相同时，电阻越大，产生的热量越多。
7、【答案】A
【解析】【解答】灯泡在额定电压下的电阻，R= =484Ω，
两个串联R总=2R=2×484Ω=968Ω，
总功率P总= =50W，
两个灯泡的电压之和是220V，都低于额定电压，其电阻将小于正常工作时的电阻，串联后总电阻小于968Ω，所以消耗的总功率将大于50W，
故答案为：A。
【分析】根据电压和电功率计算电阻，结合实际电压和电阻计算电功率；灯泡的电阻随温度降低而减小。
8、【答案】B
【解析】【解答】A．用湿手触碰开关很容易发生触电事故，不符合安全用电原则，A不符合题意；
B．家用电器失火时，应先断电，保护电路和其它用电器，后灭火，防止火势蔓延，符合安全用电原则，B符合题意；
C．你通电话的手机，因为运行程序，手机会特别热，而这个时候如果一边充电一边通电话，很有可能会因为不稳定而爆炸的，所以这是很危险的，不符合安全用电原则，C不符合题意；
D．用电器电线绝缘层破损了仍继续使用，很容易发生触电事故，不符合安全用电原则，D不符合题意。
故答案为：B。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
9、【答案】C
【解析】【解答】A、由图可知，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，A不符合题意；
B、由焦耳定律Q=I2Rt可知，电流和通电时间相同时，电阻越大，放出的热量越多，由于R1＜R2，故R2放出的热量多，温度计示数升的高，B不符合题意；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法可以称之为转换法，C符合题意；
D、要比较水和煤油的比热容，则应让水和煤油的质量相等、吸收的热量（加热时间）相等，由温度的变化大小得出比热容的大小关系；故用相同质量的水代替煤油，两瓶中都有相同阻值相同的电阻丝，电阻相等；D不符合题意．
故答案为：C．
【分析】电流产生热量的影响因素有电流、电阻和时间；当电流相同时，可以探究电流产生热量和电阻的关系；根据液体温度变化，反应电流产生热量的多少。
10、【答案】B
【解析】【解答】A．乙灯灯丝断了，电路断路，电路中没有电流通过，两个灯泡都不发光，A不符合题意；
B．灯泡的亮度由实际功率决定，甲灯发光，乙灯不发光，说明乙的实际功率比甲的实际功率小得多，B符合题意；
CD．两个灯泡串联，通过两个灯泡的电流相等，甲灯发光，乙灯不发光，说明甲灯的实际功率大于乙灯的实际功率，由P=UI可知甲灯的实际电压大于乙灯的实际电压，两个灯泡的额定电压大小无法判断，CD不符合题意。
故答案为：B
【分析】结合用电器的额定功率和额定电压，利用功率的变形公式R=U2/P求解用电器的电阻；两个灯泡串联，电流相同，分得的电压与电阻成正比，电阻越大，电压也大，灯泡越亮。
二、填空题
1、【答案】电视机；3.6×105
【解析】【解答】由图可知正常工作消耗1度电时电视机用的时间最短，由 可知电视机的额定功率最大。由图可知，节能灯正常工作50小时消耗1度电，所以节能灯正常工作5小时消耗的电能是0.1度，也就是 ，即3.6×105J。
【分析】消耗电能相同时，工作时间越长，电功率越小；工作时间越短，电功率越大；根据电功率和时间的乘积计算消耗的电能。
2、【答案】6600；3000
【解析】【解答】电路中允许通过最大电流为30A，则消耗的最大电功率为 15min内，电灯消耗的电能为
则电能表参数为
【分析】根据电压和电流的乘积计算电功率；根据电功率和时间的乘积计算消耗的电能，利用电能和电能表转数规格，计算实际转数。
3、【答案】5；6；5:4
【解析】【解答】根据图像，A的电阻为，在串联电路中电流相同，若电阻相同，此时的电压也相同，根据图像，相同的电压各位3V，电源电压为U=3V+3V=6V，当电阻并联时，且电压为2.5V，此时的电流分别为0.5A和0.4A，则电功率的比值为。
故答案为：5；6；5：4。
【分析】利用电压和电流的比值计算电阻，根据并联电路电压相等，结合不同的电流计算电功率大小。
4、【答案】0.9
【解析】【解答】由 可知，电路中的电流最大时定值电阻R的功率最大；由电路图可知，开关闭合后两电阻串联，电压表测量定值电阻两端电压，根据串联分压，当电压表满量程时电路中的电流为
此时变阻器接入电阻为
定值电阻R的最大功率为
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
5、【答案】1000；1.43；粗
【解析】【解答】电能表上的3000r/(kW×h)表示转盘转了3000转后消耗电能1kW h，电能表的转盘转了250r后消耗的电能为
热水器的实际功率为 热水器中50L水的质量为
水的吸热公式
可知水可升温 由于热水器的功率远大于冰箱，从安全用电的角度考虑，热水器的电源线比冰箱的要粗一些，导体横截面积越大则其电阻越小，允许通过的电流也越大。
【分析】利用电能表转盘转数可以计算消耗的电能，利用电能和时间的比值计算电功率，利用热量、比热容和质量可以计算温度差；在材料和长度一定时，横截面积越大，电阻越小。
三、计算题
1、【答案】（1）解：由P＝UI可得，灯泡正常发光时的电流IL＝ ＝0.5A
由I＝ 可得，灯泡正常工作时的电阻RL＝ ＝12Ω
答：小灯泡正常工作时的电流为0.5A，电阻为12Ω；
（2）解：闭合开关S、S1、S2，滑动变阻器调到阻值最大处，R1与R2并联，电流表测干路电流，此时电路中的总电阻I＝ ＝12Ω
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以 + ，即 +
解得R2＝24Ω
答：R2的最大值为24Ω；
（3）解：闭合开关S，断开开关S1、S2，灯泡L与R2串联，电流表测电路中的电流，因串联电路中各处的电流相等，且灯泡正常发光时的电流为0.5A，所以，安全使用的情况下，电路中的最大电流I大＝0.5A，则电路的最大功率P大＝UI大＝12V×0.5A＝6W
答：闭合开关S，断开开关S1、S2，安全使用的情况下，电路的最大功率为6W。
【解析】【分析】（1）根据电功率和电压的比值计算电流；利用电压和电流的比值计算电阻；（2）根据电压和电阻的比值计算电流，根据并联电路电阻规律计算总电阻；（3）根据电压和电流的乘积计算电功率的大小。
2、【答案】（1）解：根据公式
答：食材吸收的热量
（2）解：根据公式
则
答：R1消耗的电功率 。
（3）解：根据公式
开关S跳至b处时，电路为串联电路，故R2为
答：R2的阻值 。
【解析】【分析】（1）根据物体的比热容、质量和温度差，可以计算吸收的热量；（2）根据热量和热效率，可以计算消耗的电能，利用电能和时间的比值计算电功率；（3）根据电压和电功率可以计算电阻的大小。
3、【答案】（1）当S、S1闭合，S2断开时，R1单独接入电路，此时电路中电阻最大，功率最小，电暖器为“低温”挡，R1的阻值：R1= =110Ω；
答： R1的电阻是11Ω；
（2）闭合S1为“低温”挡，R1单独接入电路；单独闭合S2为“中温”挡，S1、S2同时闭合，R1、R2并联，总电阻最小，根据P= 可知电暖气处于高温，P中温=P高温-P低温=1650W-440W=1210W； “中温档”正常工作时的电流：I2= =5.5A；
答：电暖器“中温”挡正常工作时的电流是5.5A；
（3）电暖器的“高温”挡正常工作10min，放出的热量：W=P高温t=1650W×10×60s=9.9×105J；
空气吸收的热量：Q吸=ηW=50%×9.9×105J=4.95×105J，
房间空气升高的温度：Δt= =9℃。
答：可使此房间的空气温度升高9℃。
【解析】【分析】（1）根据电压和电功率，可以计算电阻大小；（2）根据档位，利用电功率和电压计算电流；（3）根据电功率和时间的乘积计算热量；根据热效率计算吸收的热量；结合比热容和质量计算温度差。
4、【答案】（1）解：电暖气受到的重力G＝mg＝5kg×10N/kg＝50N，
因该电暖器放在水平地面上，所以对地面的压力等于自身的重力，
地面受到的压为：p＝ ＝ ＝ ＝5×104Pa
答：该电暖器放在水平地面上对地面的压强是5×104Pa
（2）解：由表格可知U＝220V，P中＝1100W，
中温档工作电流由公式P＝UI得：I中＝ ＝ ＝5A
答：“中温档”正常工作时的总电流是5A
（3）解：闭合S1为“低温”档，所以由公式P＝ 得R1电阻值是：R1＝ ＝ ＝88Ω
答：R1电阻值是88Ω
（4）解：温档电功率P高＝P中+P低＝1100W+550W＝1650W，
由公式P＝ 得高温档20分钟消耗的电能：W高＝P高t高＝1650W×20×60s＝1.98×106J，
空气吸热Q＝W＝1.98×106J，
由公式Q＝cm△t得房间升高的温度为：△t＝ ＝ ＝30℃
答：可使此房间的空气温度升高30℃。
【解析】【分析】（1）根据质量计算重力，利用压力和受力面积的比值计算压强；（2）根据电压和电功率计算电流的大小；（3）根据电压和电功率可以计算电阻的大小；（4）根据电功率和时间的乘积计算产生的热量，利用热量、质量和比热容计算温度差。
5、【答案】（1）解：当S闭合、S1和S2断开时，电路为 的简单电路，电压表测电源两端的电压，电流表测通过 的电流，即
当S2断开、S和S1闭合时， 与 并联，电流表测干路电流，即
因并联电路中各支路独立工作、互不影响，所以，通过 的电流不变；因并联电路中干路电流等于各支路电流之和，所以，通过 的电流
由并联电路的电压规律和 可得，电源的电压
则S闭合、S1和S2断开时，电压表的示数为 ；
答：S闭合、S1和S2断开时，电压表的示数为
（2）解：因并联电路中各支路两端的电压相等，所以，定值电阻 的阻值
答：定值电阻 的阻值为
（3）解：当S1断开、S和S2闭合时， 与 并联，此时干路中的电流仍然为 ，则电路的总功率
答：当S1断开、S和S2闭合时，电路的总功率为 。
【解析】【分析】（1）结合用电器的电流和电阻，利用欧姆定律用电器两端的电压即可；
（2）结合用电器两端的电压和流过用电器的电流，利用欧姆定律求解用电器的电阻即可；
（3）结合用电器的额定电流和额定电压，利用功率的公式P=UI求解用电器的功率即可。
四、实验探究
1、【答案】（1）大小相同
（2）乙
（3）电阻
【解析】【解答】解；（1）探究平面镜成像特点实验中对两支蜡烛的要求是形状、大小完全相同；主要是便于比较像与物体的大小；（2）由图可知，两个滑轮组相同，则在提升物体的过程中，所做的额外功是相同的；提升的重物不同，乙组的物体重，根据W＝Gh可知，物体越重，所做的有用功越大，根据η＝ ＝ 可知，机械效率越大；（3）由图可知，该电路为串联电路，电流相同，电阻不同，研究的是电流产生的热量跟电阻的关系。
故答案为：（1）大小相同；（2）乙；（3）电阻。
【分析】（1）探究平面镜成像特点的实验，应用了等效替代法（实验中选择两根完全一样的蜡烛）.
（2）结合图像，根据η＝ ＝ 分析解答.
（3）根据控制变量法（两电阻中的电流相等，两电阻丝的阻值不同，根据温度计示数的变化判断吸收热量的多少，可探究电流产生热量与电阻大小的关系；通过电阻R1的电流不同，比较相同通电时间内两支温度计示数变化情况，可探究电流产生的热量与电流是否有关）分析解答.
