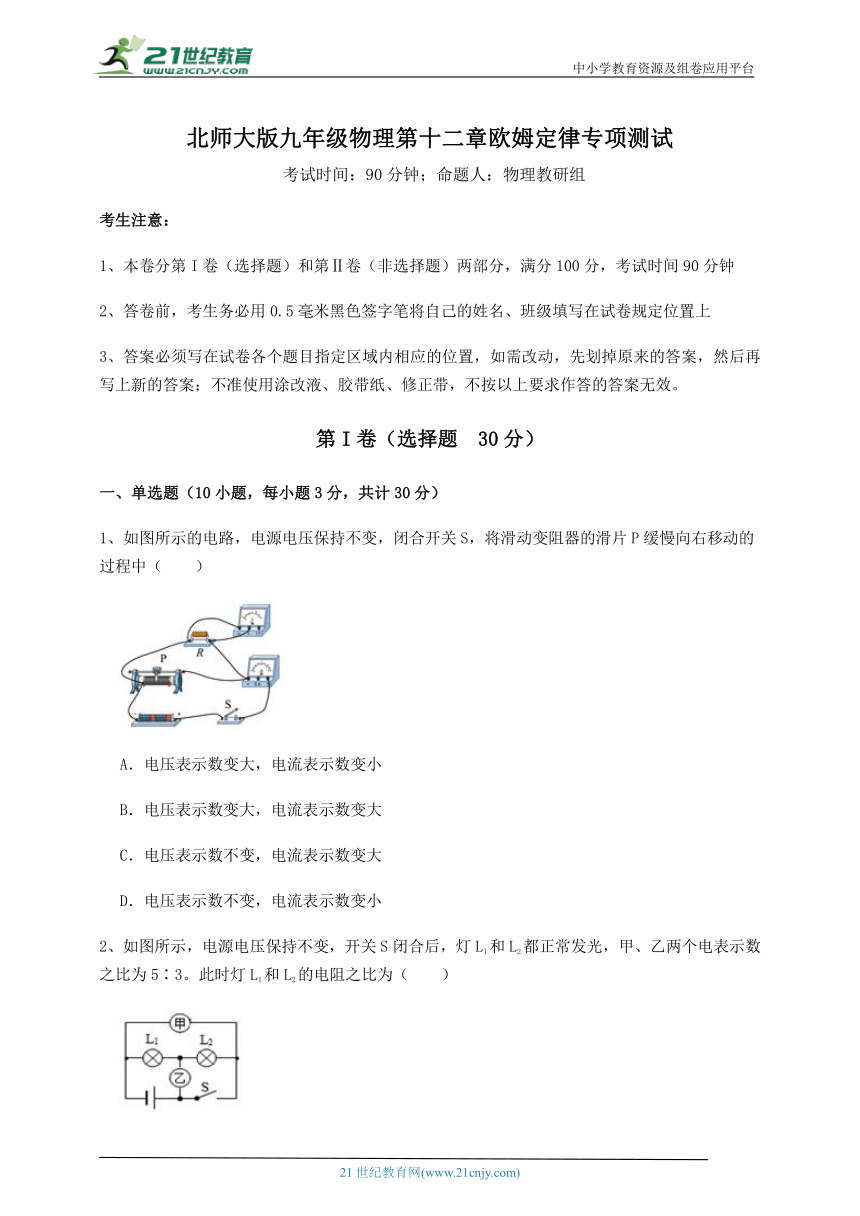

北师大版九年级物理第十二章欧姆定律专项测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
2、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3。此时灯L1和L2的电阻之比为（　　）
A．2∶3 B．3∶2 C．5∶3 D．3∶5

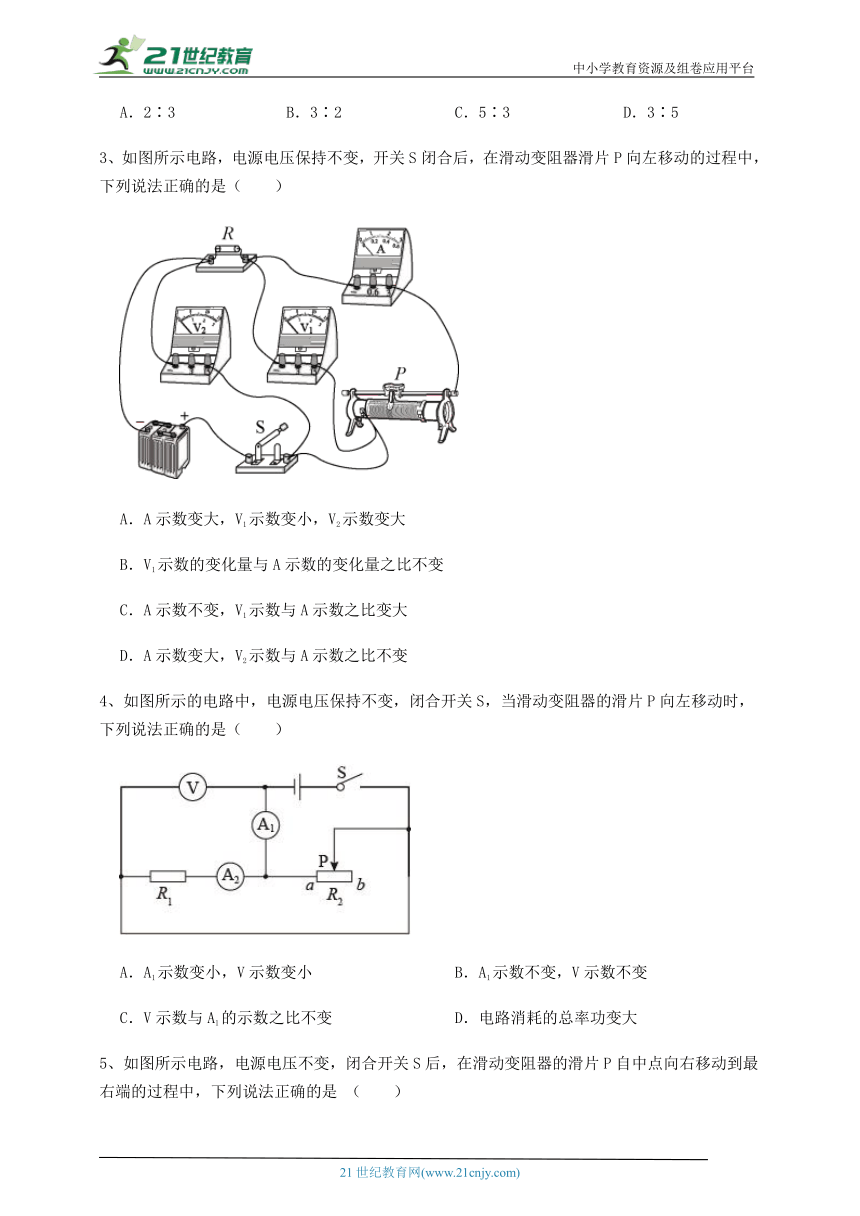

3、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
4、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．A1示数变小，V示数变小 B．A1示数不变，V示数不变
C．V示数与A1的示数之比不变 D．电路消耗的总率功变大
5、如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是 （　　）
A．A1表示数变大，V表示数不变
B．A2表示数变小，V表示数变大
C．滑片在中点时，R1消耗的电功率最大
D．滑片在最右端时，R2消耗的电功率最小

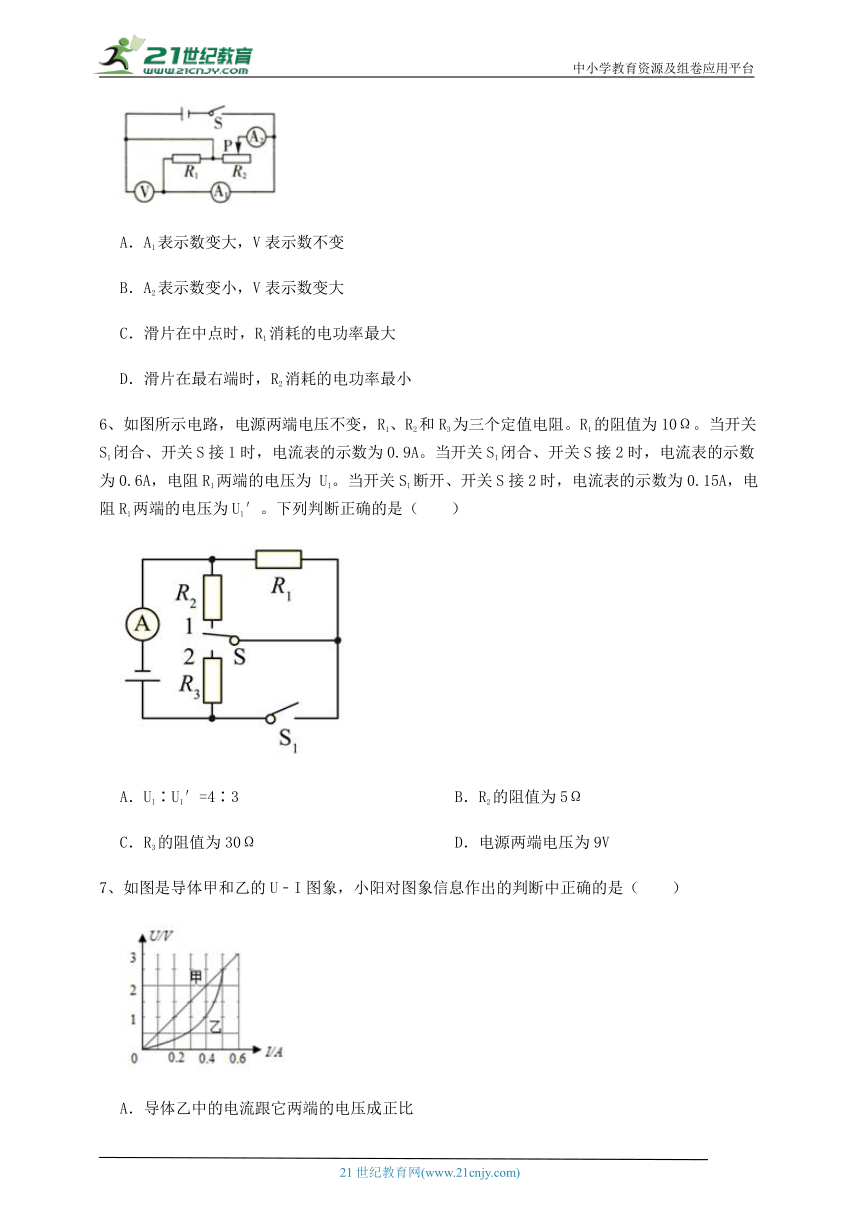

6、如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为 U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（　　）
A．U1∶U1′=4∶3 B．R2的阻值为5Ω
C．R3的阻值为30Ω D．电源两端电压为9V
7、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（　　）
A．导体乙中的电流跟它两端的电压成正比
B．当导体甲两端电压为0时，其电阻值为0
C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
8、关于公式 ，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流共同决定
B．通过导体的电流，与导体两端的电压和导体的电阻均无关
C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比
D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比

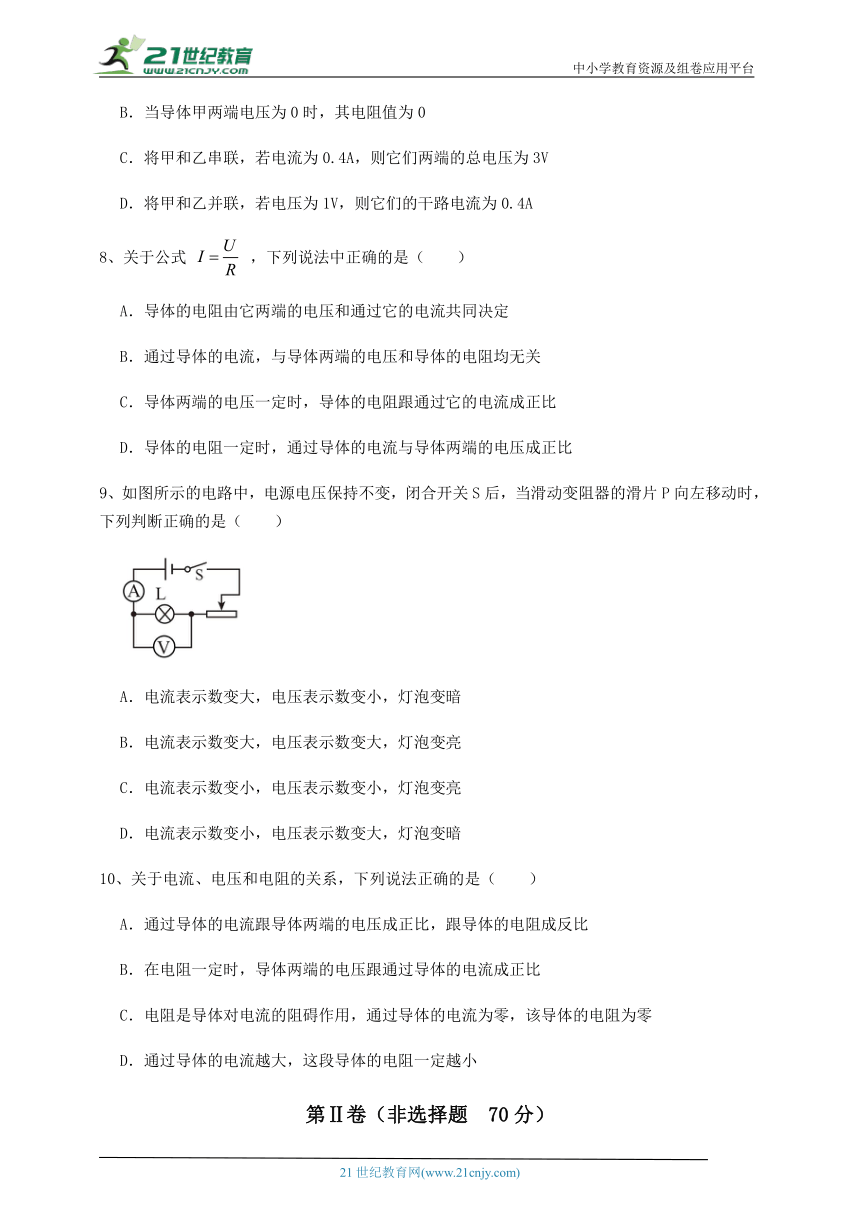

9、如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
10、关于电流、电压和电阻的关系，下列说法正确的是（　　）
A．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比
B．在电阻一定时，导体两端的电压跟通过导体的电流成正比
C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻为零
D．通过导体的电流越大，这段导体的电阻一定越小
第Ⅱ卷（非选择题 70分）

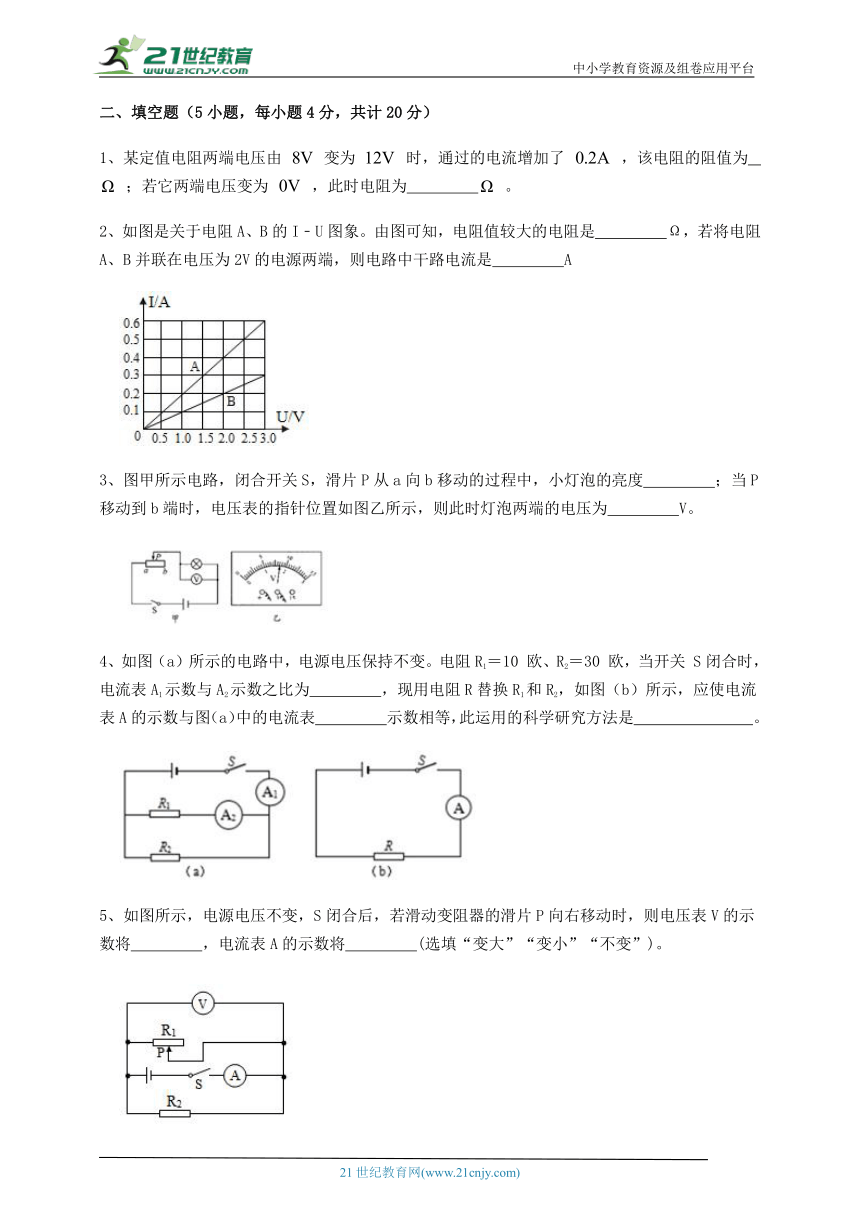

二、填空题（5小题，每小题4分，共计20分）
1、某定值电阻两端电压由 变为 时，通过的电流增加了 ，该电阻的阻值为　 　 ；若它两端电压变为 ，此时电阻为　 　 。
2、如图是关于电阻A、B的I﹣U图象。由图可知，电阻值较大的电阻是　 　Ω，若将电阻A、B并联在电压为2V的电源两端，则电路中干路电流是　 　A
3、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　 　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为　 　V。
4、如图（a）所示的电路中，电源电压保持不变。电阻R1＝10 欧、R2＝30 欧，当开关 S闭合时，电流表A1示数与A2示数之比为　 　，现用电阻R替换R1和R2，如图（b）所示，应使电流表A的示数与图（a）中的电流表　 　示数相等，此运用的科学研究方法是　 　。
5、如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将　 　，电流表A的示数将　 　(选填“变大”“变小”“不变”)。
三、计算题（5小题，每小题8分，共计40分）
1、在如图所示的电路中，电源电压为 且不变，滑动变阻器 上标有“ ， ”字样，闭合开关S，移动滑片 到某位置时，电压表、电流表的示数分别为 和 。求：
（1）滑动变阻器 接入电路的电阻；
（2）电阻 的阻值；
（3）在移动滑片 的过程中，通过电阻 的最大电流。
2、小红练习使用电压表时，连接了如图所示的电路，已知电阻R1为5Ω、R2为15Ω。实验测得R1两端的电压U1为1.5V，求：
（1）通过R1的电流
（2）电源的电压。
3、实际测量中所使用的电流表和电压表是由小量程电流表改装而成的一只小量程电流表满偏电流Ig=3mA，内电阻为Rg=100Ω．将小量程电流表与两定值电阻R1、R2按图乙的电路图连接起来，已知R1=0.5Ω，R2=24.5Ω，S是一只单刀双掷开关．
（1）计算小量程电流表满偏时两端的电压Ug．
（2）将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，计算其最大量程I．
（3）将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，计算其最大量程U．
4、如图所示，电源电压保持不变，电流表的量程为 ，电压表的量程为 ， ，滑动变阻器 R2的规格为“100Ω 1A”。
（1）闭合开关 S1断开开关 S2、S3，电流表示数为 0.4A，求电源电压；
（2）闭合开关 S3，断开开关 S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V，求 R3的阻值；
（3）闭合开关 S1、S2和S3，在不损坏电流表、电压表的情况下，滑动变阻器的滑片滑到哪个位置时，电流表的示数为0.5 A？
5、如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2A，求：
（1）通过灯L2的电流；
（2）灯L1两端的电压；
（3）灯L2两端的电压；
（4）灯L2的电阻。
四、实验探究（1小题，每小题10分，共计10分）
1、同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。
（1）按图甲电路，将图乙中电流表正确连入电路；
（2）该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是　 　或　 　；
（3）清除故障后，小明将滑片P向左滑动时，电压表示数将　 　(填“增大”、“减小”、“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R=　 　Ω。你认为这个结果可靠吗？理由是　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，结合滑动变阻器的滑片移动方向，利用欧姆定律分析即可。
2、【答案】A
【解析】【解答】由图知，如果甲、乙两个电表中任何一个为电流表，将会形成短路，因此甲、乙都为电压表，此时灯L1、L2串联连接，电压表乙测量L2两端电压，电压表甲测量电源电压；因为串联电路两端电压等于各部分电压之和，且甲、乙两个电表的示数之比是5∶3，所以灯L1、L2两端电压之比U1∶U2=(5-3)∶3=2∶3
又因为串联电路电流相等，即I1=I2
此时灯L1和L2的电阻之比为
故答案为：A。
【分析】电压表和所测量的位置并联，在串联电路中，总电压等于各用电器电压和；各用电器的电阻比等于分压比。
3、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
4、【答案】D
【解析】【解答】AB．由电路图知，R1与滑动变阻器R2并联，电流表 A2测流过R1的电流，电流表A1测干路电流，电压表测并联电路电压，即电源电压；闭合开关S，当滑动变阻器的滑片P向左移动时，由于电源电压U不变，所以电压表示数不变；流过R1的电流不变，A2的读数不变；滑动变阻器的滑片P向左移动，滑动变阻器接入电路的阻值R2变小，由I= 可知，通过滑动变阻器的电流变大，由并联电路特点可知，干路电流变大，电流表A1示数变大， 综合以上分析可知AB不符合题意；
C ．V示数与A1的示数之比为电路的总电阻，R2用入电路的的阻值减小，V示数与A1的示数之比变小，C不符合题意；
D．电源电压不变，干路中的电流变大，根据P=UI电路消耗的总功变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
5、【答案】D
【解析】【解答】A．由图可知定值电阻和滑动变阻器并联，A1表测量R1的电流，A2表测量滑动变阻器电流，电压表测量电源电压，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，A1表示数不变，V表示数不变，A不符合题意；
B．在滑动变阻器的滑片P自中点向右移动到最右端的过程中，滑动变阻器接入电路中的阻值变大，电压等于电源电压不变，则通过滑动变阻器的电流变小，A2表示数变小，V表示数不变，B不符合题意；
C．R1消耗的电功率
因为电压等于电源电压保持不变，电阻也不变，则无论滑片在何处R1消耗的电功率不变，C不符合题意；
D．滑片在最右端时，滑动变阻器接入电路中的阻值最大，电压不变根据 可知，此时R2消耗的电功率最小，D符合题意。
故答案为：D。
【分析】在并联电路中，支路的电阻改变，不能影响其它分支的电流和电压；干路电流受影响。
6、【答案】C
【解析】【解答】BD．当开关S1闭合、开关S接1时，只有两电阻R1与R2并联，电流表的示数为0.9A，设电源电压为U，则可以根据并联电路电流规律列等式
当开关S1闭合、开关S接2时，电阻R3被短路，只有电阻R1接入电路，电流表的示数为0.6A，电阻R1两端的电压为U1，即电源电压，则电源电压为
将电源电压带入第一个等式中，即可以求出R2的阻值R2=20Ω
BD不符合题意；
AC．当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′，电阻R1与电阻R3串联，则总电阻为
则电阻R3的阻值为
电阻R1两端的电压为U1′
则U1∶U1′为
A不符合题意，C符合题意。
故答案为：C。
【分析】在并联电路中，干路电流等于各用电器电流和；利用电压和电阻的比值计算电流，结合电流计算电压大小；根据电压和电流的比值计算电阻；结合串联电路电阻规律计算部分电阻；利用串联电路分压规律，计算分压比。
7、【答案】C
【解析】【解答】A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，A不符合题意；
B．由图可知，甲的电阻
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故甲两端电压为0时，其电阻值仍为5Ω，B不符合题意；
C．将甲和乙串联，若电流为0.4A，则通过两电阻的电流均为0.4A，由图象可知此时 、 ，由串联电路中总电压等于各分电压之和可知，它们两端的电压 ，C符合题意；
D．甲、乙并联在1V电源时，根据并联电路的电压特点可知两电阻两端的电压为1V，由图象可知， 、 ，由并联电路中干路电流等于各支路电流之和可知，干路电流 ，D不符合题意。
故答案为：C。
【分析】两个电阻串联，电流相同，分得的电压与电阻成正比；两个电阻并联，电压相同，分得的电流与电阻成反比，结合电流与电压的规律，利用欧姆定律求解即可。
8、【答案】D
【解析】【解答】A．导体的电阻是导体的固有属性，与它两端的电压和通过它的电流无关，A不符合题意；
B．通过导体的电流一定时，该导体两端的电压跟导体电阻成正比，B不符合题意；
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比，C不符合题意；
D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比，D符合题意。
故答案为：D。
【分析】导体的电阻是导体的固有属性，与它两端的电压和通过它的电流无关。
9、【答案】B
【解析】【解答】当滑动变阻器的滑片P向左移动时，电阻变小，电流变大，电压表示数变大，灯泡变亮。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判断滑动变阻器接入电路的阻值如何变化，然后应用串联电路特点、欧姆定律、电功率公式分析答题。
10、【答案】A
【解析】【解答】A．根据欧姆定律，通过导体的电流跟导体两端电压成正比，跟导体的电阻成反比，A符合题意；
B．在电阻一定时，通过导体的电流跟导体两端的电压成正比，而此选项因果关系搞反了，B不符合题意；
C．电阻是导体对电流的阻碍作用，通过导体的电流为零，该导体的电阻不为零，C不符合题意；
D．导体的电阻与两端的电压和通过的电流无关，通过导体的电流越大，这段导体的电阻不变，D不符合题意。
故答案为：A。
【分析】在电阻一定时，通过导体的电流跟导体两端的电压成正比。
决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
二、填空题
1、【答案】20；20
【解析】【解答】某定值电阻两端电压由 变为 时，通过的电流增加了 ，则
可得R=20Ω。
电阻是导体的一种性质，与导体的长度、横截面积、材料有关，与电压和电流的大小无关，所以导体的电阻还是20Ω。
【分析】利用欧姆定律求得电阻的大小，注意导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
2、【答案】10；0.6
【解析】【解答】电阻阻值RA= =5Ω
RB= =10Ω
由图象可知，两电阻并联时，电压相等，即电压为U=2V
时IA=0.4A
IB=0.2A
干路电流I=IA+IB=0.4A+0.2A=0.6A
【分析】利用电压和电流的比值计算电阻；在并联电路中，干路电流等于各支路电流之和。
3、【答案】变暗；1.7
【解析】【解答】此电路为串联电路，滑动变阻器滑片P从a向b移动的过程中，阻值变大，电流变小，所以灯泡变暗。电压表连接0~3V量程，分度值为0.1V，电压表读数为1.7V。
【分析】串联电路中电阻变大，电流减小，灯泡变暗，根据电压表选择的量程和指针位置测量电压。
4、【答案】4∶3；A1；等效替代法
【解析】【解答】由电路图(a)可知，两电阻并联，电流表A1测干路中的电流，电流表A2测R1支路的电流，因并联电路中各支路两端的电压相等，则流经R2的电流，即A2示数I1=IA2=
流经R2的电流I2=
因并联电路中干路电流等于各支路电流之和，所以，电流表A1示数I=I1+I2=
则电流表A1示数与A2示数之比 现用电阻R替换R1、R2，则R的阻值等于R1、R2的总电阻，电源的电压不变，由I= 可知电流表A的示数和电流表A1的示数相等，用的是等效替代法。
【分析】两个定值电阻并联，结合欧姆定律和并联电路电压规律求解电流的关系。
5、【答案】不变；变小
【解析】【解答】分析电路图可知：定值电阻R2与滑动变阻器R1并联，电流表A干路的电流，电压表V测电源电压，故滑片P向右移动时，电压表V的示数将不变；当滑动变阻器的滑片P向右移动时，滑动变阻器R1接入电路的电阻变大，根据并联电路的电阻特点可知，此时电路的总电阻将变大；电源电压不变，根据欧姆定律可知，电路总电流变小，即电流表A的示数将变小。
【分析】在并联电路中，支路电阻改变，电流改变，干路电流改变。
三、计算题
1、【答案】（1）解：由电路图可知，电路为R1和R2的串联电路，滑动变阻器接入电路的电阻为
答：滑动变阻器 接入电路的电阻为10Ω。
（2）解：电阻 两端的电压为U1=U-U2=6V-2V=4V
电阻 的阻值为
答：电阻 的阻值20Ω。
（3）解：通过 的电流最大时， 上的电压为最大，即变阻器接入电路的电阻为零，此时通过电阻 的最大电流
答：在移动滑片 的过程中，通过电阻 的最大电流0.3A。
【解析】【分析】（1）电压表测量滑动变阻器两端的电压，结合电流利用欧姆定律求解电阻即可；
（2）串联分压，结合电源电压和滑动变阻器两端的电压求解定值电阻的电压，结合电流利用欧姆定律求解电阻；
（3）滑动变阻器接入电路的电阻为零时电流最大，利用欧姆定律求解即可。
2、【答案】（1）解：通过R1的电流I1= =0.3A，
答：通过R1的电流是0.3A
（2）解：电源电压U=I1（R1+R2）=0.3A×（5Ω+15Ω）=6V，
答：电源电压是6V
【解析】【分析】（1）已知电阻R1两端的电压、电阻R1的阻值，由欧姆定律可求出流过电阻R1的电流；（2）由串联电路特点及欧姆定律可求出电源电压．
3、【答案】（1）解：小量程电流表满偏时通过的电流Ig=3mA=0.003A，小量程电流表满偏时两端的电压：Ug=IgRg=0.003A×100Ω=0.3V
答：小量程电流表满偏时两端的电压为0.3V；
（2）解：将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，因并联电路中各支路两端的电压相等，所以，通过G的电流最大时，通过R1的电流：I1==0.6A，因并联电路中干路电流等于各支路电流之和，所以，电流表的最大量程：I=Ig+I1=0.003A+0.6A=0.603A≈0.6A；
答：将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，其最大量程为0.6A
（3）解：将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分的电压与R2两端的最大电压之和，由（2）可知，G与R1并联且通过G的电流最大时，并联部分的电压为Ug=0.3V，电路的总电流I=0.603A，因串联电路中各处的电流相等，所以，R2两端的电压：U2=IR2=0.603A×24.5Ω=14.7735V，电压表的量程：U=Ug+U2=14.7735V+0.3V＝15.0735V≈15V．
答：将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，其最大量程为15V．
【解析】【分析】（1）知道小量程电流表满偏时通过的电流以及内电阻，根据欧姆定律求出小量程电流表满偏时两端的电压。
（2）将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路电流即为电流表的最大量程；
（3）将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分电压和R2两端的最大电压之和，由（2）可知G与R1并联且通过G的电流最大时并联部分的电压和电路的总电流，根据欧姆定律求出R2两端的电压，利用串联电路的电压特点求出电压表的量程。
4、【答案】（1）解：闭合开关 S1断开开关 S2、S3，只有 接入电路，电流表测通过 的电流，则电源电压为
答：电源电压8V
（2）解：闭合开关 S3，断开开关 S1、S2， 、 串联，电压表测 两端的电压，电流表测整个电路的电流，P位于中点则，变阻器接入电路的阻值为
由串联电路分压的规律可得
则
答：R3的阻值为50Ω
（3）解：闭合开关 S1、S2和S3时， 、 并联，电压表测电源电压，电流表测干路电流，
由通过 电流为
则变阻器接入电路的阻值为
答：闭合开关 S1、S2和S3，在不损坏电流表、电压表的情况下，滑动变阻器的滑片滑到80Ω处时，电流表的示数为0.5 A。
【解析】【分析】（1）闭合开关 S1断开开关 S2、S3，电路中只有定值电阻R1，利用电流乘电阻即为电源电压；
（2）闭合开关 S3，断开开关 S1、S2，定值电阻R3与滑动变阻器串联，串联分压，分得的电压与电阻成正比，结合滑动变阻器的电阻求解定值电阻的阻值；
（3）闭合开关 S1、S2和S3，定值电阻R1与滑动变阻器并联，结合电压电压求解两条支路电流，利用干路电流列方程求解滑动变阻器电阻。
5、【答案】（1）解；通过L1的电流为0.2A，L1和L2串联，电流相等，通过灯L2的电流也为0.2A。
答：通过灯L2的电流为0.2A
（2）解；灯L1两端的电压为
答：灯L1两端的电压为1.6V
（3）解；灯L2两端的电压为
答：灯L2两端的电压4.4V
（4）解；灯L2的电阻为
答：灯L2的电阻22Ω。
【解析】【分析】（1）在串联电路中，电流处处相等；（2）利用电流和电阻的乘积计算电压；（3）根据串联电路电压规律，计算分压；（4）根据电压和电流的比值计算电阻。
四、实验探究
1、【答案】（1）
（2）R1处断路；R2处短路
（3）增大；10；不可靠，没有多次测量求平均值
【解析】【解答】(1)电流表串联到电路，而且电流从正接线柱进负接线柱出。电压表是与定值电阻并联，两节干电池电压共3V，定值电阻在约9Ω左右，电流最大
因此电流表选择 量程，如下图所示：
；(2)电压比与R1处并联测量的是R1处的电压，等于3V说明R2处没有分压，根据欧姆定律要么是R2处短路，要么是没有电流。没有电流就是电路有断路出现，如果R2处断路的话，电压表和电源断开不会有读数，所以只能是R1处断路。所以故障的原因可能是R2处短路，也可能是R1处断路。(3)串联电路分压，滑片向左滑动，靠近下接线柱，滑动变阻器阻值变小，分压变少，定值电阻分压增大，电压表示数变大。对照表盘指针，电流0.2A电压2V此时电阻 仅仅测量一组数据是不可靠的，因为数据有偶然性，要多次几组数据求平均值。
【分析】（1）电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流；
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）结合电阻的电流和电压，利用欧姆定律求解电阻的阻值即可；为了减小测量时产生的误差，可以通过多次测量取平均值来实现。
