北师大版九年级物理第十一章简单电路专项测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数
2、如图所示电路，闭合开关后，可能发生的现象是（　　）
A．电流表和电压表都烧坏 B．电流表烧坏，电压表正常
C．电压表烧坏，电流表正常 D．先烧坏电流表，再烧坏电压表
3、关于静电现象，下列说法中确的是（　　）
A．因为带电体有吸引轻小物体的性质，摩擦后的梳子能吸引细水流
B．细线悬挂的两个泡沫小球互相吸引，则两小球一定带有异种电荷
C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中橡胶棒失去了电子
D．验电器是利用异种电荷互相吸引的原理制成
4、下列图中，要使滑动变阻器的滑片向右滑动时接入电路的电阻变大，则接线方法正确的是（　　）
A． B．
C． D．
5、如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进”的声音，免去了疫情期间人工检测的繁琐。若当“来人为我校师生时” 闭合，当“体温正常时” 闭合，则以下扬声器发声电路的设计，符合要求的是（　　）
A． B．
C． D．
6、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B．
C． D．
7、疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进入，由此可知，该门禁系统的控制电路可能是（　　）
A． B．
C． D．
8、下列的说法中正确的是(　　)
A．导体中的电荷只要移动就会形成电流
B．电路中只要有电源就一定会有电流
C．绝缘体不能导电的原因是绝缘体内没有电子
D．无论正负电荷，只要它们定向移动就能形成电流

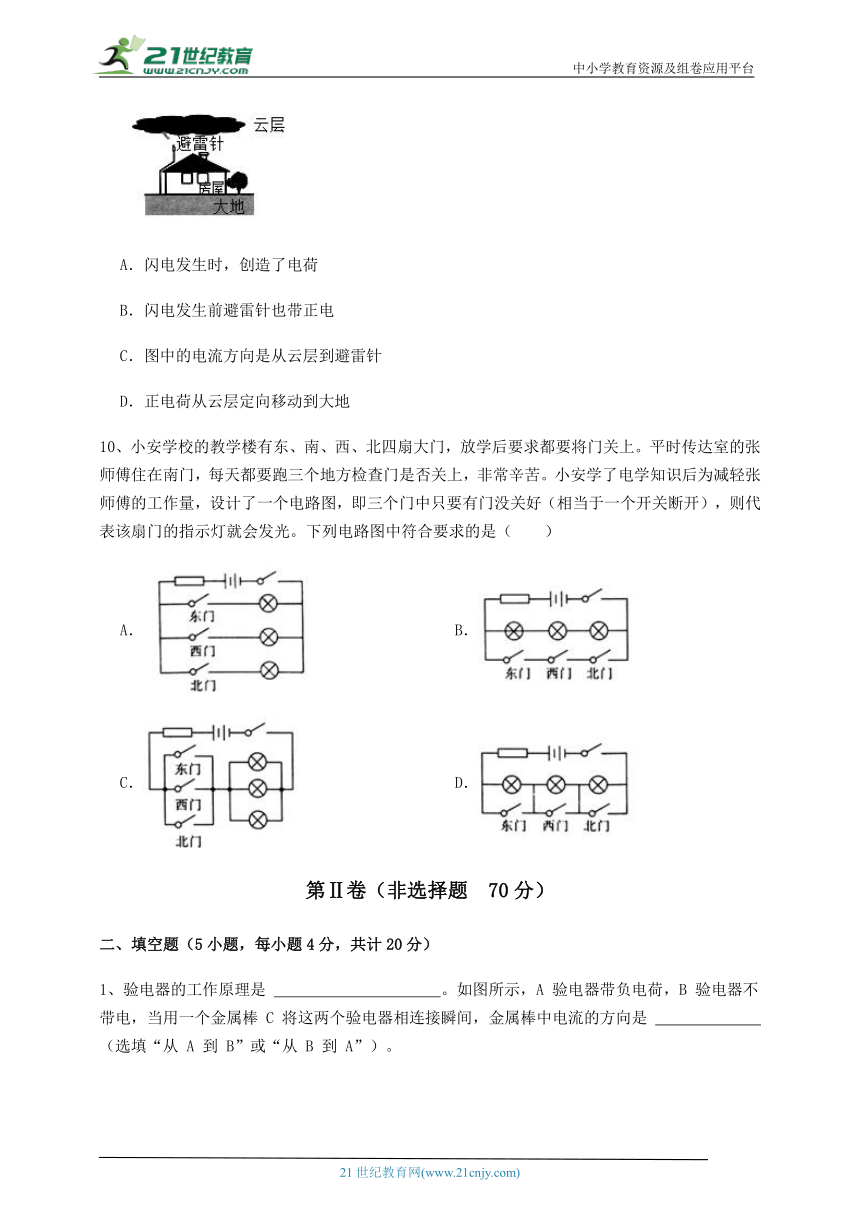

9、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是(　　)
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．正电荷从云层定向移动到大地
10、小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

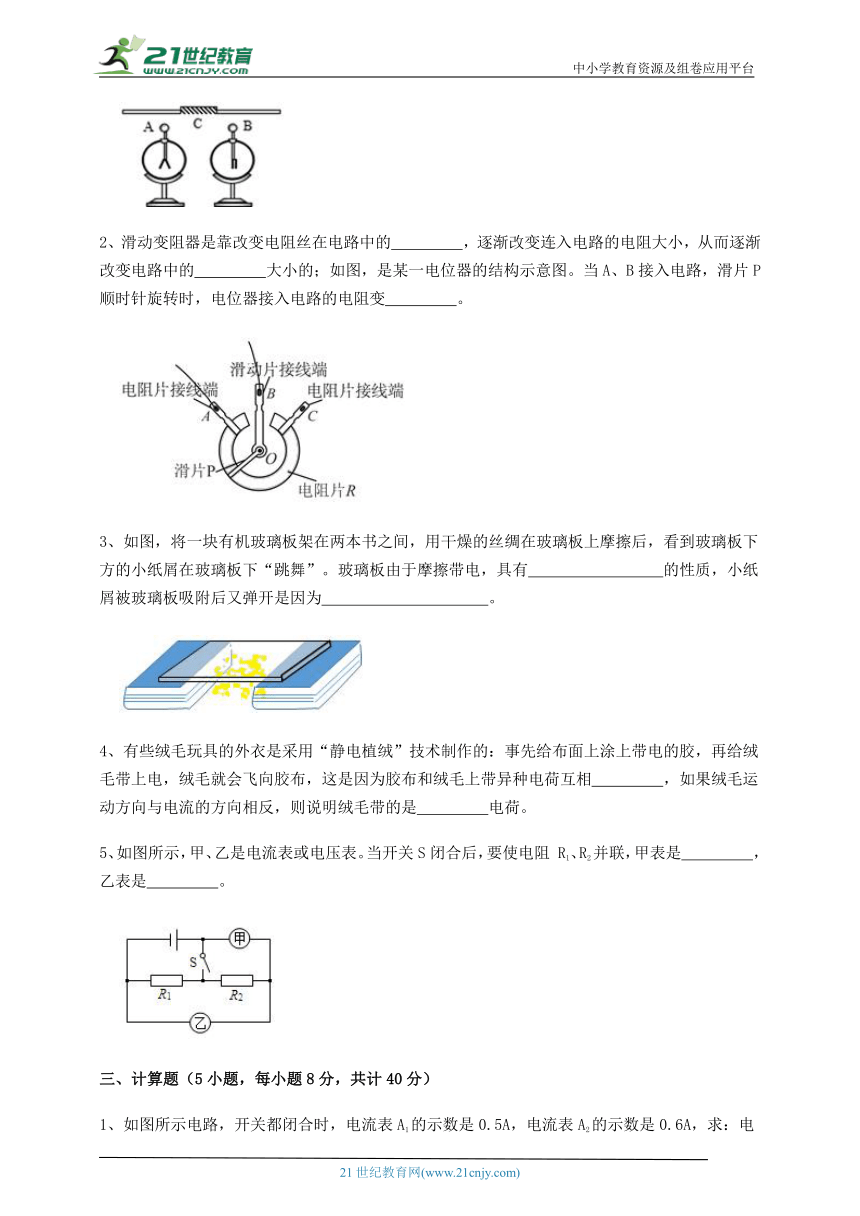

1、验电器的工作原理是 　 　。如图所示，A 验电器带负电荷，B 验电器不带电，当用一个金属棒 C 将这两个验电器相连接瞬间，金属棒中电流的方向是 　 　（选填“从 A 到 B”或“从 B 到 A”）。
2、滑动变阻器是靠改变电阻丝在电路中的　 　，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的　 　大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变　 　。
3、如图，将一块有机玻璃板架在两本书之间，用干燥的丝绸在玻璃板上摩擦后，看到玻璃板下方的小纸屑在玻璃板下“跳舞”。玻璃板由于摩擦带电，具有　 　的性质，小纸屑被玻璃板吸附后又弹开是因为　 　。
4、有些绒毛玩具的外衣是采用“静电植绒”技术制作的：事先给布面上涂上带电的胶，再给绒毛带上电，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相　 　，如果绒毛运动方向与电流的方向相反，则说明绒毛带的是　 　电荷。
5、如图所示，甲、乙是电流表或电压表。当开关S闭合后，要使电阻 R1、R2并联，甲表是　 　，乙表是　 　。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示电路，开关都闭合时，电流表A1的示数是0.5A，电流表A2的示数是0.6A，求：电流表A3的示数多大？
2、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1、L2、L3的电流分别是多大？
3、如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1A、0.8A、0.5A，则通过L1、L2、L3的电流分别是多大？
4、如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两接线柱接线对调后示数为3V．求：
（1）灯L1两端的电压．
（2）电源电压．
（3）当S1、S3闭合，S2断开时，电压表的示数为多少？
5、如图所示，电源电压为3V，闭合开关，A1的示数为0.5A，A2的示数为0.2A，求：
（1）经过灯L2的电流是多少？
（2）经过灯L1的电流是多少？
（3）电压表示数是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、小希用如图所示电路来探究串联电路的电压特点。
实验次数
1 1.8 2.2 4.0
2 2.0 2.0 4.0
3 1.2 2.8 4.0
（1）连接电路时，开关应保持　 　（选填“断开”或“闭合”）状态，电压表应与被测元件　 　联；
（2）实验中应选择　 　（填“相同”或“不同”）规格的小灯泡进行实验；
（3）测完 、 两点间的电压后，小希断开开关，将电压表连接 点的接线柱接到 点，继续测量 、 间的电压，小希的做法是　 　的（填“正确”或“错误”）；
（4）经过多次实验，用电压表分别测出 与 、 与 、 与 两点间的电压为 、 、 ，数据如上表所示。分析实验数据，小希可以得出初步结论：串联电路的总电压　 　（选填“大于”、“等于”、“小于”）各电阻两端电压之和；
（5）进行多次实验获取多组数据的目的是　 　。
-参考答案-
一、单选题
1、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
2、【答案】B
【解析】【解答】根据题中的电路图可知，电流表并联在电源两端，因此闭合开关后将形成电源短路，电流表会被烧坏，电压表不会被烧坏。
故答案为：B。
【分析】电流表相当于一根导线，电压表相当于开路，该电路闭合开关后，电流会流过电流直接流回负极，造成短路状态，电流表烧坏。
3、【答案】A
【解析】【解答】A．因为带电体有吸引轻小物体的性质，摩擦后的梳子带了电，所以梳子能够吸引细水流，A符合题意；
B．细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球可能带有异种电荷，也可能是一个带电，一个不带电，B不符合题意；
C．用毛皮摩擦过的橡胶棒会带上负电，在这过程中毛皮失电子带正电，橡胶棒得到电子而带上负电，C不符合题意；
D．验电器是利用同种电荷相互排斥原理制成的，D不符合题意。
故答案为：A。
【分析】带电体可以吸引轻小物体；不同物体相互摩擦时，失去电子的物体带正电；得到电子带负电。
4、【答案】C
【解析】【解答】A．图中滑动变阻器使用了上面两个接线柱，将金属杆接入电路，即接入电路的电阻为零，滑片右移，滑动变阻器接入电路的电阻仍然为零，A不符合题意。
B．图中滑动变阻器使用了下面两个接线柱，整个电阻丝全部接入了电路，滑片移动，连入电路的电阻丝长度不变，电阻不变，B不符合题意。
C．图中滑动变阻器的左半段电阻丝接入电路，滑片右移，连入电路的电阻丝变长，电阻变大，C符合题意。
D．图中滑动变阻器的右半段电阻丝接入电路，滑片右移，连入电路的电阻丝变短，电阻变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器连接时要一上一下，滑片远离下面的接线柱，电阻变大。
5、【答案】A
【解析】【解答】由是我校师生且体温正常时即可放行，说明两开关串联，A选项正确。
故答案为：A。
【分析】要同时符合两个条件，用电器才能工作，说明两开关串联。
6、【答案】C
【解析】【解答】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．C项符合题意；
故答案为：C
【分析】根据题意得出三个开关的位置和连接方式，判断即可。
7、【答案】A
【解析】【解答】小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A符合题意。
故答案为：A。
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
8、【答案】D
【解析】【解答】A.导体中的电荷定向移动形成电流，故错误。
B.电路中有电源，是闭合回路，才能形成电流，故错误。
C.绝缘体不容易导电，是因为绝缘体中几乎没有自由电子，故错误。
D.电荷定向移动形成电流，电荷有正电荷和负电荷。故正确。
故答案为：D
【分析】电荷定向移动形成电流。电路中有电源，是闭合回路。绝缘体不容易导电，是因为绝缘体中几乎没有自由电子。
9、【答案】C
【解析】【解答】A.摩擦起电是电子发生了转移，故错误。
B.闪电发生前，避雷针不带电，故错误。
C.电子从避雷针定向转移到避云层，所以电流是从云层到避雷针，故正确。
D.正电荷不会移动，故错误。
故答案为：C
【分析】摩擦起电的实质是电子发生了转移，电流的方向与电子的定向移动方向相反。
10、【答案】D
【解析】【解答】A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，D符合题意。
故答案为：D。
【分析】三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光；结合题目给出的电路的要求，结合选项设计电路即可。
二、填空题
1、【答案】同种电荷相互排斥；从 B 到 A
【解析】【解答】验电器的工作原理是同种电荷相互排斥。
A 验电器带负电荷，B不带电，拿一根绝缘柄的金属棒把 A、B 两个验电器连接起来，A 上的电子经金属棒转移到 B，这时 B 因多余电子带负电。故电子从 A→B，电流方向跟自由电子的移动方向相反，所以电流方向是 B→ A。
【分析】验电器的工作原理是同种电荷相互排斥。规定：正电荷定向移动方向为电流方向。
2、【答案】长度；电流；小
【解析】【解答】在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
因为连入电路中的电阻丝是AP段，所以当顺时针转动旋钮触片时，AP段电阻丝变短，电位器接入电路的电阻变小。
【分析】滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
3、【答案】吸引轻小物体；同种电荷相互排斥
【解析】【解答】有机玻璃与丝绸反复摩擦后，由于发生电子的转移，使有机玻璃带电荷；由于带电体具有吸引轻小物体的性质，所以小纸屑被吸引。
有的纸屑接触玻璃板后“弹开”，是因为这些纸屑也带上同种电荷，同种电荷相互排斥的缘故。
【分析】摩擦起电的实质是电子发生了转移，得到电子的物体带负电，失去电子的物体带正电；带电体具有吸引轻小物体的性质。电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
4、【答案】吸引；负
【解析】【解答】同种电荷互相排斥，异种电荷互相吸引，绒毛就会飞向胶布，这是因为胶布和绒毛上带异种电荷互相吸引导致的。
电子的运动的方向与电流的方向相反，如果绒毛运动方向与电流的方向相反，则证明绒毛带的是负电荷。
【分析】同种电荷互相排斥，异种电荷互相吸引。
规定：正电荷运动的方向为电流的方向。
5、【答案】电压表；电流表
【解析】【解答】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线；由电路图可知，当开关S闭合后，若乙是电流表、甲是电压表，两电阻首首相连、尾尾相连，两电阻R1、R2并联。
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线。
三、计算题
1、【答案】解：由题中的电路图可知，两灯泡并联，电流表A3测量干路的电流，电流表A1测量干路的电流L2的电流，电流表A2测量干路的电流L1的电流，所以电流表A3的示数是：
【解析】【分析】在并联电路中，干路电路等于各支路电流之和。
2、【答案】解：由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过灯L3的电流 I3=IA3=0.6A，由并联电路电流规律可知：通过灯L2的电流：
I2=IA2 IA3=1A 0.6A=0.4A
通过灯L1的电流：
I1=IA1 IA2=1.2A 1A=0.2A
答：通过灯L1的电流为0.2A，通过灯L2的电流为0.4A，通过L3的电流为0.6A。
【解析】【分析】（1）由电路图可知，灯泡L1、L2、L3并联，电流表A3测量L3中电流，A2测量L2、L3中电流，A1测量L1、L2、L3中电流；
（2）并联电路中，干路电流等于各支路电流之和。
3、【答案】解：如图电路，三灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；所以通过灯L3的电流为：I3=IA3=0.5A；
根据干路电流等于支路电流之和得，通过灯L2的电流：I2=IA2-IA3=0.8A-0.5A=0.3A：
通过灯L1的电流为：I1=IA1-IA2=1A-0.8A=0.2A。
即通过L1、L2、L3的电流分别是0.2A；0.3A；0.5A。
【解析】【分析】解决此类问题时，要先明确电路连接方式，再确定各表测量对象，最后结合相关规律进行计算。
4、【答案】（1）解：当S1闭合，S2、S3断开时，等效电路图如图：
两灯泡串联，电压表测L1两端的电压，所以灯L1两端的电压 ．
答：灯L1两端的电压为6V．
（2）解：当S1、S3断开，S2闭合时，两灯泡串联，电压表两接线柱接线对调后，测L2两端的电压，所以灯L2两端的电压 ，则电源电压：
答：电源电压为9V．
（3）解：当S1、S3闭合，S2断开时，灯泡L2被短路，电路为L1的简单电路，等效电路图如图，电压表测电源电压，所以此时电压表的示数为9V．
答：当S1、S3闭合，S2断开时，电压表的示数为9V．
【解析】【分析】（1）根据开关的状态，判断电路连接，根据电压表示数判断电压大小；（2）串联电路中总电压等于各用电器电压之和；（3）电压表连接在电源两端时，测量电源电压。
5、【答案】（1）解：由图可知，两灯泡L1、L2并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路电流，电压表测量电源电压。所以经过灯L2的电流I2=0.2A
答：经过灯L2的电流是0.2A；
（2）解：根据并联电路电流关系可得经过灯L1的电流I1= I- I2=0.5A -0.2A=0.3A
答：经过灯L1的电流是0.3A；
（3）解：电压表测量电源电压，示数为U=3V
答：电压表示数是3V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据并联电路电流关系可得经过灯L2、L1的电流。
（2）根据并联电路电压关系可得电压表示数。
四、实验探究
1、【答案】（1）断开；并
（2）不同
（3）错误
（4）等于
（5）避免结果的偶然性，探究普遍性规律
【解析】【解答】(1)连接电路时，为保护电路安全，开关应保持断开状态，电压表相当于断开，应与被测元件并联。(2)为得到普遍性规律，实验中应选择不同规格的小灯泡进行实验。(3)测完 、 两点间的电压后，小希断开开关，将电压表连接 点的接线柱接到 点，继续测量 、 间的电压，这时电压表的正负接线柱接反了，所以小希的做法是错误的。(4)分析实验数据可知
小希可以得出初步结论：串联电路的总电压等于各电阻两端电压之和。(5)选择不同规格的小灯泡进行多次实验，获取多组数据的目的是避免结果的偶然性，探究普遍性规律。
【分析】（1）连接电路时，开关要断开；电压表和所测量的位置并联；（2）探究串联电路电压规律时，选择不同规格的灯泡进行实验；（3）电压表连接时，接线柱要正入负出；（4）串联电路中，总电压等于各电阻两端电压之和；（5）探究规律时，多次实验可以探究普遍性。
