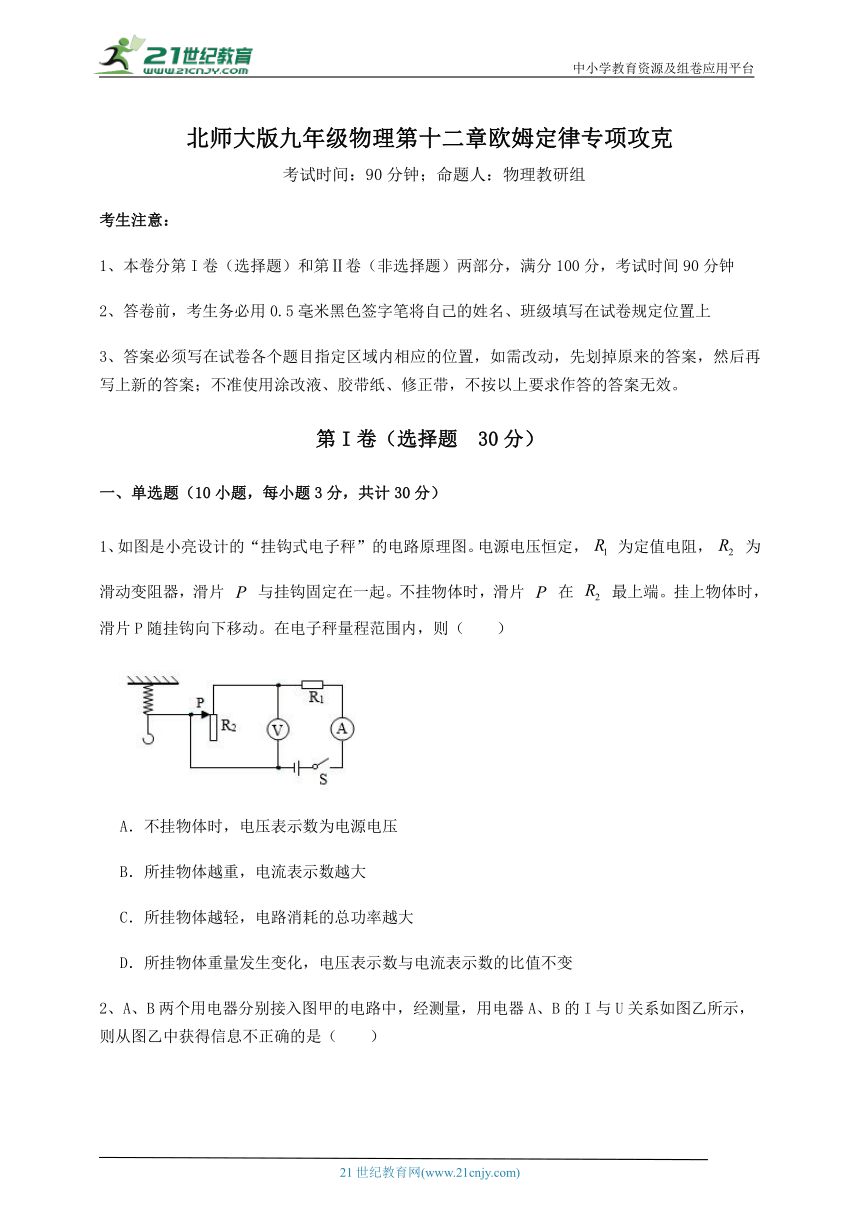

北师大版九年级物理第十二章欧姆定律专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图是小亮设计的“挂钩式电子秤”的电路原理图。电源电压恒定， 为定值电阻， 为滑动变阻器，滑片 与挂钩固定在一起。不挂物体时，滑片 在 最上端。挂上物体时，滑片P随挂钩向下移动。在电子秤量程范围内，则（　　）
A．不挂物体时，电压表示数为电源电压
B．所挂物体越重，电流表示数越大
C．所挂物体越轻，电路消耗的总功率越大
D．所挂物体重量发生变化，电压表示数与电流表示数的比值不变

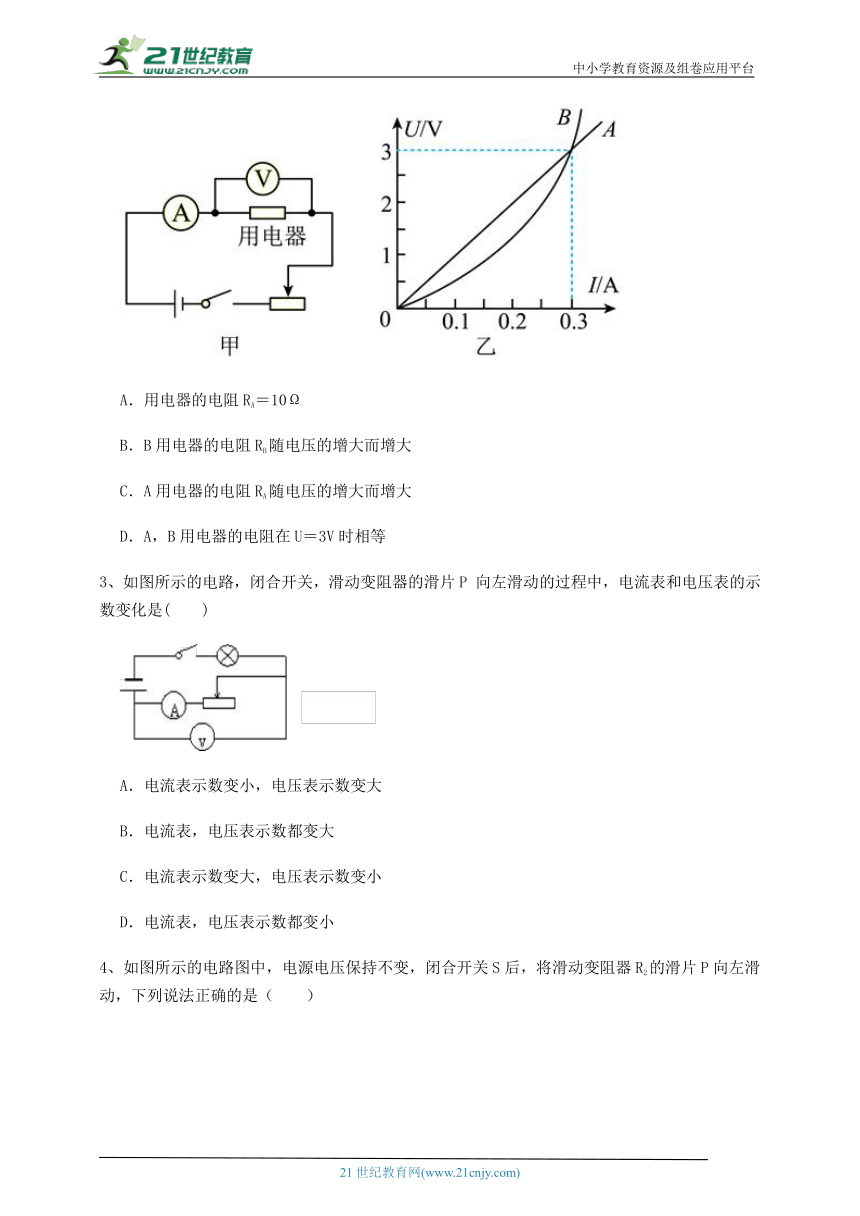

2、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（　　）
A．用电器的电阻RA＝10Ω
B．B用电器的电阻RB随电压的增大而增大
C．A用电器的电阻RA随电压的增大而增大
D．A，B用电器的电阻在U＝3V时相等
3、如图所示的电路，闭合开关，滑动变阻器的滑片P 向左滑动的过程中，电流表和电压表的示数变化是(　　)
A．电流表示数变小，电压表示数变大
B．电流表，电压表示数都变大
C．电流表示数变大，电压表示数变小
D．电流表，电压表示数都变小

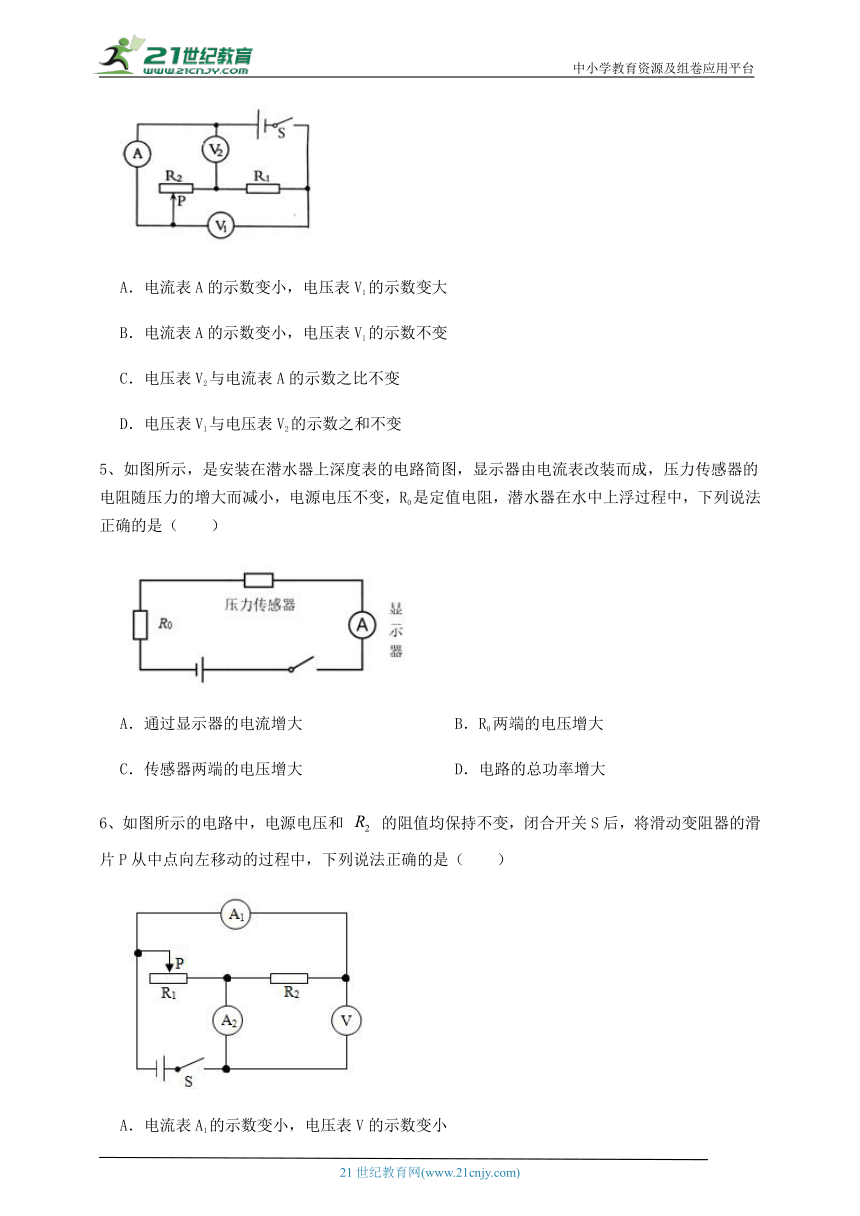

4、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V2与电流表A的示数之比不变
D．电压表V1与电压表V2的示数之和不变
5、如图所示，是安装在潜水器上深度表的电路简图，显示器由电流表改装而成，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻，潜水器在水中上浮过程中，下列说法正确的是（　　）
A．通过显示器的电流增大 B．R0两端的电压增大
C．传感器两端的电压增大 D．电路的总功率增大
6、如图所示的电路中，电源电压和 的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大

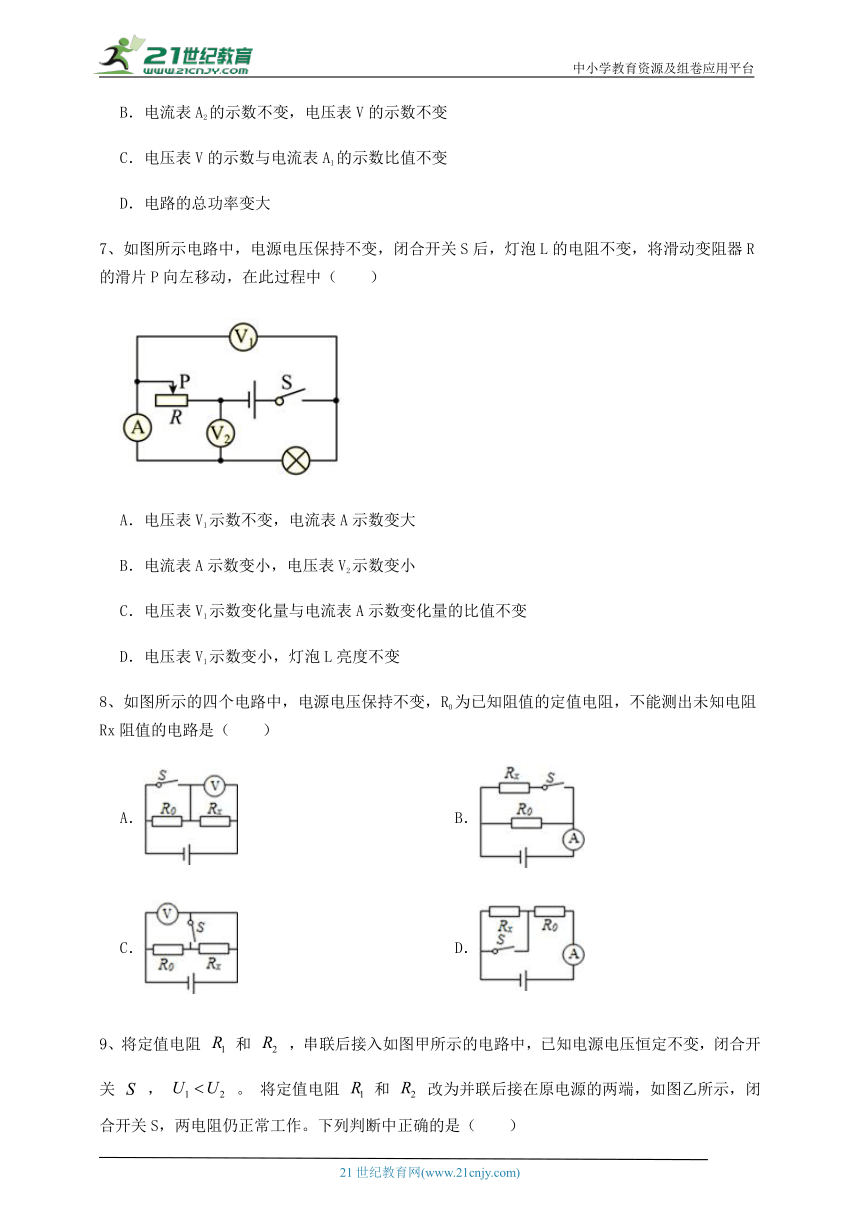

7、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
8、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．

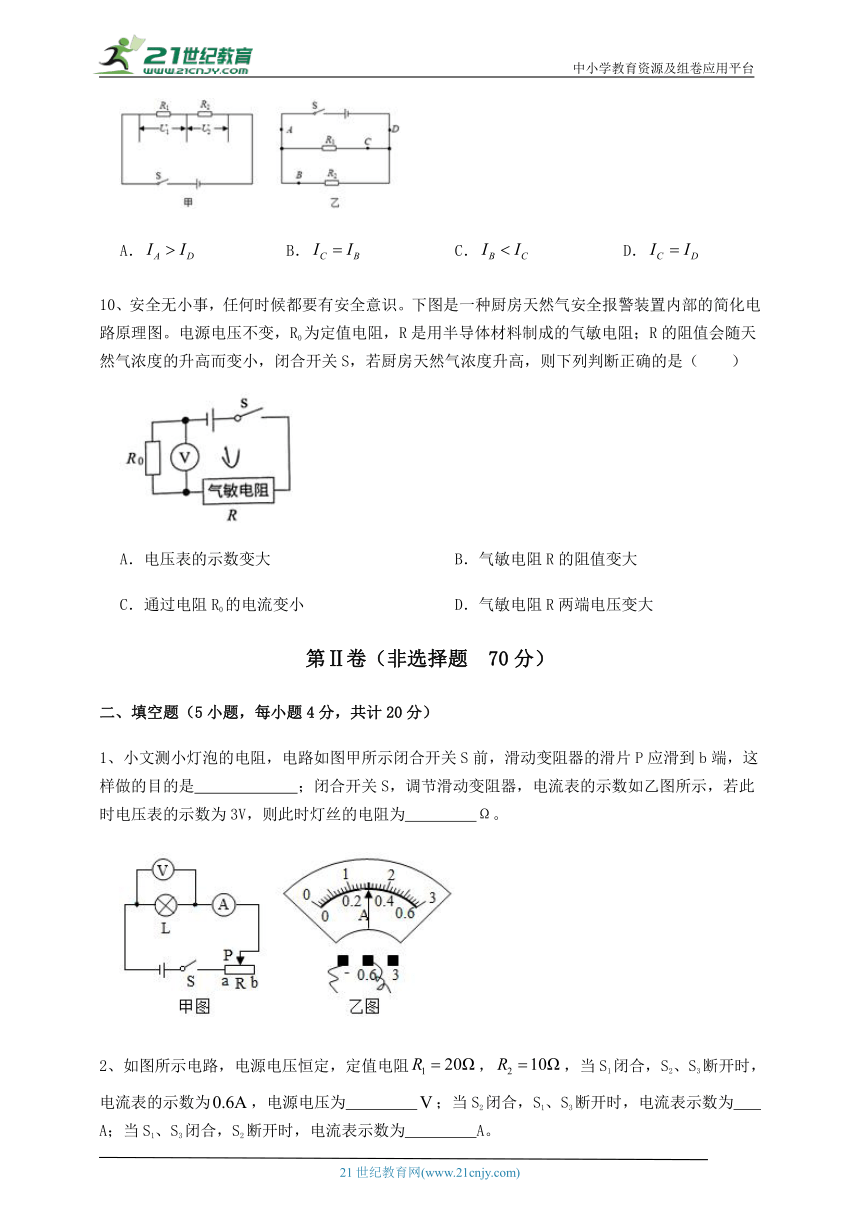

9、将定值电阻 和 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关 ， 。 将定值电阻 和 改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（　　）
A． B． C． D．
10、安全无小事，任何时候都要有安全意识。下图是一种厨房天然气安全报警装置内部的简化电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻；R的阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（　　）
A．电压表的示数变大 B．气敏电阻R的阻值变大
C．通过电阻R0的电流变小 D．气敏电阻R两端电压变大
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、小文测小灯泡的电阻，电路如图甲所示闭合开关S前，滑动变阻器的滑片P应滑到b端，这样做的目的是　 　；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，若此时电压表的示数为3V，则此时灯丝的电阻为　 　Ω。
2、如图所示电路，电源电压恒定，定值电阻，，当S1闭合，S2、S3断开时，电流表的示数为，电源电压为　 　；当S2闭合，S1、S3断开时，电流表示数为　 　A；当S1、S3闭合，S2断开时，电流表示数为　 　A。
3、如图所示，电源电压保持3V不变，小灯泡小灯泡L上标有“2.5V 0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是　 　Ω；若再闭合S2，小灯泡L亮度　 　（选填“变亮”“变暗”或“不变”），电流表的示数变　 　。
4、如图所示，电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，电流表示数为0.3A，同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为　 　Ω。
5、用4个10Ω的电阻可组成阻值最大为　 　Ω的电阻，也可组成阻值最小为　 　Ω的电阻。
三、计算题（5小题，每小题8分，共计40分）
1、某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随所受压力的变化而变化，其对应关系如图乙所示。已知加满汽油时压敏电阻所受压力F为2.8N，A表示数为0.6A．求：
（1）加满汽油时压敏电阻的阻值；
（2）电源电压；
（3）汽油耗尽时电流表的示数。
2、如图所示电路，R1=6Ω，闭合开关S时，电流表A1示数为0.5A，电流表A2示数为0.3A。求：
（1）电压表示数；
（2）R2的阻值。
3、从2011年5月11日起执行酒架重罚新规定。京山交警使用的某型号酒精测试仪的工作原理如图所示。电源电压恒为9V传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如表格中所示，当酒精气体的浓度为0时R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器的滑片)对测试仪进行调零，此时电压表的示数为8V。求：
酒精气体浓度 0 5% 10% 15% 20% 25% 30%
R2/Ω 80 70 60 50 40 30 20
（1）电压表的示数为8V时，电流表的示数为多少
（2）电压表的示数为8V时，滑动变阻器R1的电阻值为多少
（3）调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A，表明驾驶员醉驾，此时酒精气体浓度为多少
4、如图所示，电源电压保持不变，已知R1=20Ω，当只闭合开关 时，电流表的示数为0.6A；当只闭合开关 时，电流表的示数为0.2A。求：
（1）电源电压；
（2） 阻值；
（3）当 和 都闭合， 断开时，电流表的示数。（要求：画出不同状态的等效电路图，标图再求解）
5、如图所示，电源电压U＝8V保持不变，小灯泡正常发光时其两端的电压为3V，R1和R2为定值电阻，R2＝5Ω．当S2闭合，S1、S3断开时，小灯泡恰好正常发光．求解下列问题：
（1）此时电流表的示数是多少？
（2）当S2断开，S1、S3闭合时，电流表示数为2A，R1的阻值是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、小明选用一个定值电阻探究通过导体的电流与导体两端电压的关系。
（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大；
（2）小明连接好电路后，闭合开关，发现电压表偏转正常，电流表出现下列现象，他断开开关后及时加以处理，其中判断和处理不当的是(　　)
A．表针静止不动，表明电路有断路现象；拧紧各个接线柱后再试触
B．表针向左反转，表明电流表正负接线柱反接；把电源两极的线头对调
C．表针向右微转，没有超过表盘上的一个小格；换用能够测量的较小量程
D．表针向右迅速偏转，超过表盘上的最大电流；换用能够测量的较大量程
（3）调节滑动变阻器，把测量的电压表和电流表的数据填入下表。
实验次数 1 2 3 4 5
电压U/V 1.0 1.5 2.0 2.5 3.0
电流I/A 0.2 0.3 0.4 0.5 0.6
根据表格中数据，可以得出的结论是　 　；
（4）已知通过某小灯泡的电流和其两端电压的关系图像如图乙所示，　 　（选填“能”或“不能”）用该灯泡替代定值电阻完成本实验。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】由图可知，定值电阻 、滑动变阻器 串联，电压表测变阻器 两端的电压，电流表测电路中的电流；
A．不挂物体时，滑片P在 最上端，变阻器连入电路的电阻为0，则电压表示数为0，A不符合题意；
B．所挂物体越重，滑片P向下移动的距离越大，变阻器连入电路的电阻越大，总电阻越大，由欧姆定律可知电路中的电流越小，即电流表示数越小，B不符合题意；
C．同理可知，所挂物体越轻，变阻器连入电路的电阻越小，总电阻越小，由欧姆定律可知电路中的电流越大，根据 ，电路消耗的总功率越大，C符合题意；
D．所挂物体重量发生变化时，变阻器连入电路的电阻发生变化；由欧姆定律可知，电压表示数与电流表示数的比值等于变阻器连入电路的电阻，所以该比值会发生变化，D不符合题意。
故答案为：C。
【分析】在串联电路中，电阻越小，电流越大，总功率越大。
2、【答案】C
【解析】【解答】A．由A的图线可知：通过A的电流与其两端电压成正比，即A的电阻是一个定值电阻，当UA=3V时，IA=0.3A根据欧姆定律可知A用电器的电阻为
A正确，不符合题意；
B．由B的图线可知，当B电压U=2V时，通过B的电流I＞0.2A，由 可知，此时RB＜10Ω。
当B电压U′=3V时，I′=0.3A，此时RB′=10Ω，由此可知RB的电阻随电压的增加而增大，B正确，不符合题意；
C．由A的图线可知A的电阻是一个定值，即A用电器的电阻RA不随电压的增大而增大，C错误，符合题意；
D．乙图中A、B有一交点，此时它们的电压和电流都相等，根据 可知，RA=RB，即A、B用电器的电阻在U＝3V时相等，D正确，不符合题意。
故答案为：C。
【分析】根据电压和电流的比值计算电阻；根据电压-电流图像，判断电阻的变化；根据电压和电流判断电阻关系。
3、【答案】C
【解析】【解答】由图可知，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，当P向左滑动的过程中，滑动变阻器的阻值变小，电路中的电流变大，所以电流表示数变大，此时灯泡两端的电压变大，所以滑动变阻器两端的电压变小即电压表的示数变小．
故答案为：C
【分析】滑动变阻器滑片向做端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
4、【答案】B
【解析】【解答】AB．闭合开关S后， 与 串联，电压表 测的是电源电压，电压表 测的是 接入电路部分的电压，滑动变阻器R2的滑片P向左滑动时，滑动变阻器电阻增大，电路总电阻变大，电源电压不变，即电压表V1的示数不变，根据欧姆定律可知，电流减小，A不符合题意、B符合题意；
C．电压表V2与电流表A的示数之比为 接入电路的阻值，滑片P向左滑动时，滑动变阻器电阻增大，即电压表V2与电流表A的示数之比变大，C不符合题意；
D．根据串联分压，滑动变阻器阻值变大，其电压变大，即电压表V2的示数变大， 测的是电源电压，其示数不变，所以电压表V1与电压表V2的示数之和变大，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻变大，电流减小，总电压不变。
5、【答案】C
【解析】【解答】在潜水器上浮过程中，由 可知，水的压强减小，由 可知，压力传感器受到的压力减小，则其电阻增大，电路中的总电阻增大，由 可知，电路中的电流减小，即通过显示器的电流减小，由 可知，R0两端的电压减小，由串联电路中的电压规律可知，传感器两端的电压增大，由 可知，电路的总功率减小。
故答案为：C。
【分析】液体压强随深度减小而减小，在串联电路中电阻越大电流越小，变大的电阻分压变大。
6、【答案】C
【解析】【解答】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，A不符合题意；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，B不符合题意；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，C符合题意；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
7、【答案】C
【解析】【解答】电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
8、【答案】C
【解析】【解答】A．开关断开时，两电阻串联，电压表测未知电阻的电压，当开关闭合时，电阻R0短路，只有待测电阻接入，此时电压表的示数即为电源电压，由于电源电压不变，故根据串联电压规律即可求出已知电阻的电压，根据已知电阻的阻值即可知道电流，那么未知电阻的电压已知，电流已知，即可求出待测电阻，A选项不符合题意；
B．当开关闭合时，电流表测总电流，两电阻并联，当开关断开时，测已知电阻的电流，根据阻值即可求出电压，根据串联规律即可求出通过未知电阻的电流，电压已知，故未知电阻的阻值可以求出，B选项不符合题意；
C．当开关断开时，测总电压，当开关闭合时，未知电阻被短路，仍然测电源电压，无法求出串联时的电流，C选项符合题意；
D．开关闭合时，只有已知电阻接入，根据电流表的示数即可求出电源电压，再开关断开时，两电阻串联，根据电流表示数和已知电阻的阻值即可求出电压，根据串联电压规律，即可求出未知电阻的电压，那么未知电阻的电流已知，电压已知，未知电阻的阻值即可求出，D选项不符合题意。
故答案为：C。
【分析】利用单表测量电阻时，结合定值电阻，能分别直接或间接测量电压或电流，利用电压和电流计算电阻。
9、【答案】C
【解析】【解答】BC．图甲知，两电阻串联，由串联电路的电流特点知， ，由欧姆定律知，
因为 ，所以
由图乙知，两电阻并联，由并联电路的电压特点知， ，通过两电阻的电流
因为 ，所以
图乙中A、D点在干路上，B和C分别在R2和R1支路上，所以
B不符合题意，C符合题意；
AD．由并联电路特点知
A D不符合题意。
故答案为：C。
【分析】理清元件的连接方式，根据串联电路电流特点和欧姆定律判断两电阻的大小关系，再根据并联电路的电压特点和欧姆定律判断通过它们的电流关系。
10、【答案】A
【解析】【解答】根据图片可知，定值电阻R0与气敏电阻串联，电压表测R0的电压。
闭合开关S，若厨房天然气浓度升高，气敏电阻R的阻值减小，根据R总=R+R0可知，总电阻减小，而总电流变大。根据U0=I0R0可知，电压表的示数增大；根据U总=U0+U可知，气敏电阻两端的电压变小，故A正确，而B、C、D错误。
故选A。
【分析】根据电路图分析电路的串并联关系，然后根据气敏电阻的阻值变化结合欧姆定律对相关物理量进行分析即可。
二、填空题
1、【答案】保护电路；10
【解析】【解答】闭合开关前滑动变阻器滑片滑到b端，此时滑动变阻器接入阻值最大，电路电流最小，可起到保护电路元件不受损害的作用；如图乙电流表量程为0~0.6A，分度值为0.02A，则读数为0.30A，故可求灯丝电阻为：
【分析】为了保证电路安全，滑动变阻器应处在阻值最大端，结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可。
2、【答案】6；0.2；0.9
【解析】【解答】由电路图知，当S1闭合、S2、S3断开时，电路中只有电阻R2工作，则电源电压U=IR2=0.6A×10Ω=6V
当S2闭合、S1、S3断开时，两个电阻串联在电路中，电路中的电流
当S1、S3闭合，S2断开时，两电阻并联在电路中，电流表测干路电路。通过R1、R2的电流分别为，
所以电流表的示数为Iˊ=I1ˊ+I2ˊ=0.3A+0.6A=0.9A
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，由欧姆定律计算电源电压，由串联电路特点和欧姆定律计算电流表示数，由并联电路特点和欧姆定律计算电流表示数。
3、【答案】2.5；变暗；大
【解析】【解答】解：（1）开关S1闭合，S2断开时，灯泡与R0串联，电流表测量电路电流；
因为灯泡正常发光，所以电路电流为0.2A；
由I＝ 可得，R总＝ ＝ ＝15Ω，RL＝ ＝ ＝12.5Ω，
又因为串联电路的总电阻等于各部分电阻之和，所以R0的阻值：R0＝R﹣RL＝15Ω﹣12.5Ω＝2.5Ω；（2）S1、S2均闭合时，灯泡与R并联后再与R0串联，电流表测量干路电流；
因为并联后的总电阻变小，所以灯泡与R并联后总电阻小于灯泡的阻值，而R0的阻值不变，因此电路的总电阻会变小；由于串联电路起分压作用，所以灯泡与R并联的电路两端电压将变小，由P＝ 可知，灯泡的实际功率变小，故灯泡的亮度变暗；
由I＝ 可知，电路的总电流变大，即电流表的示数变大。
故答案为：2.5；变暗；大
【分析】根据电压和电流的比值计算电阻，电阻并联时，总电阻减小，并联处分压减小，根据分压和电阻分析电流的变化。
4、【答案】30
【解析】【解答】由电路图可知，只闭合开关S1，只有R1接入电路中，电源电压
同时闭合开关S1、S2，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，经过R2的电流
由并联电路的电压特点，R2两端的电压
则R2的阻值
【分析】根据电流和电阻的乘积计算电压；结合并联电路电流特点计算支路电流，利用电压和电流的比值计算电阻。
5、【答案】40；2.5
【解析】【解答】n个相同的电阻串联后总电阻最大，大小为
n个相同的电阻串联后总电阻最大，大小为
【分析】四个电阻串联，总电阻等于四个电阻之和，串联后的等效电阻大于任何一个分电阻；电阻并联，等效电阻的的倒数等于四个电阻倒数之和，并联后的等效电阻小于任何一个分电阻。
三、计算题
1、【答案】（1）解：加满汽油压力F＝2.8N，由图乙知道，压敏电阻R＝10Ω。
答：加满汽油时压敏电阻的阻值为10Ω；
（2）解：加满汽油时，压敏电阻R＝10Ω，I＝0.6A，由 知道，电源电压U＝I（R0+R）＝0.6A×（10Ω+10Ω）＝12V
答：电源电压为12V；
（3）解：汽油耗尽时，压力F＝0，由图乙知道，压敏电阻R＝110Ω，电路中的电流
答：汽油耗尽时电流表的示数为0.1A。
【解析】【分析】（1）结合此时的压力，对照图像求解此时的电阻即可；
（2）利用欧姆定律求解两电阻的电压，相加即为电源电压；
（3）压力为零时对照表格求解电阻，利用欧姆定律求解电流即可。
2、【答案】（1）解：由图可知，闭合开关后，两电阻并联在电路中，电流表A2测量通过R2的电流，A1表测量干路中电流，电压表测量电源电压，根据并联电路电流特点可得
则电压表示数为
答：电压表示数为1.2V；
（2）解：由欧姆定律公式变形可得
答：R2的阻值为4Ω。
【解析】【分析】（1）在并联电路中，干路电流等于各支路电流之和；串联电路中，总电压等于各用电器电压之和；
（2）利用电压和电流的比值计算电阻。
3、【答案】（1） 根据电压和电阻的大小计算电流为；
（2）利用滑动变阻器的分压和电流计算电阻为；
（3）根据电压和电流计算电阻为，气体浓度为30%。
【解析】【分析】（1）根据电压和电阻的比值计算电流；
（2）根据电压和电流的比值计算电阻；
（3）根据电压和总电流的比值计算电阻，利用串联电路的总电阻计算其中一个电阻。
4、【答案】（1）解：当只闭合开关 时，此时电路中的电流I1=0.6A，电路连接情况如图1
根据欧姆定律
答：电源电压为12V；
（2）解：当只闭合开关 时，R1与R2串联，此时电路中的电流I2=0.2A，如图2
根据欧姆定律，此时电路中的总电阻为
所以，R2的阻值为
答： 阻值为40Ω；
（3）解：当 和 都闭合， 断开时，R1与R2并联，如图3所示
根据并联电路电流的规律及欧姆定律可得此时电路中的总电流为
所以电流表此时的示数为0.9A。
答：电流表此时的示数为0.9A。
【解析】【分析】（1）根据电流和电阻的乘积计算电压；
（2）利用电压和电流的比值计算电阻，结合串联电路电阻规律计算部分电阻；
（3）利用电压和电阻的比值计算电流，结合并联电路电流规律，计算总电流。
5、【答案】（1）解：当开关S2闭合,S1、S3断开,L与R2串联,小灯泡恰好正常发光,根据串联电路的特点可得R2的电压：U2=U U1=8V 3V=5V
R2的电流：I2= = =1A
串联电路的电流处处相等，
电流表的示数：IA=I2=1A
答：此时电流表的示数是1A；
（2）解：当S2断开,S1、S3闭合时,R1、R2并联,由并联电路特点,由欧姆定律可求此时R2的电流， = = =1.6A
由并联电路的电流特点，I1=I =2A 1.6A=0.4A
根据欧姆定律可得R1的阻值：R1= = =20Ω
答：当S2断开,S1、S3闭合时,电流表示数为2A,R1的阻值是20Ω．
【解析】【分析】（1） 当S2闭合，S1、S3断开时，定值电阻R2与灯泡串联，利用欧姆定律求解电流即可；
（2） 当S2断开，S1、S3闭合时，两个定值电阻并联，结合干路电流和其中一条支路电流求解另外一条支路电流，利用欧姆定律求解电阻即可。
四、实验探究
1、【答案】（1）
（2）B
（3）电阻一定时，通过导体的电流与它两端的电压成正比
（4）不能
【解析】【解答】（1）因为滑片P位于滑动变阻器的最右端，要使滑动变阻器接入电路的电阻最大，则需要连接左下角的接线柱，如图
（2）A．表针静止不动，说明电路某处可能断路，因此需要检查电路断路的位置，全部拧紧各个接线柱；A正确，不符合题意；
B．表针向左反转，表明电流表两个接线柱接反，立即对调连接两接线柱的导线，而不应该对调电源两极，B错误，符合题意；
C．表针向右微转，说明电流很小，需换用能够测量较小电流的量程，C正确，不符合题意；
D．表针向右猛偏，说明电流过大，需换用能够测量较大的量程，D正确，不符合题意。
故答案为：B。
（3） 根据表格中数据，可以看出电压增大为原来的几倍，电流也增大为原来的几倍，即电压与电流的比值不变；得出的结论是：导体电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）已知通过某小灯泡的电流和其两端电压的关系图像如图乙所示，不能用该灯泡替代定值电阻完成本实验，因为小灯泡的电阻随温度的升高而增大，不能保持电阻一定。
【分析】（1）滑动变阻器应一上一下串联入电路中，根据连接电路后要使滑动变阻器接入电路的阻值最大确定其接线柱。
（2）根据电路的三种状态以及电流表的正确使用方法进行分析；其故障大约有一下几种：
①电流表指针静止不动，说明电路有断路或接触不良；
②电流表指针向左反转，说明正负接线柱接反了；
③电流表指针向右微转，没有超过表盘上的一个小格，说明电路中电流过小或量程过大；
④电流表指针向右猛偏，超过表盘上的最大电流，说明电路中电流过大或量程过小。
（3）根据电压和电流的比值不变分析。
（4）探究通过导体的电流与导体两端电压的关系，要保持定值电阻的阻值不变，小灯泡的电阻随温度的变化而变化，据此分析。
