北师大版九年级物理第十一章简单电路专项练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

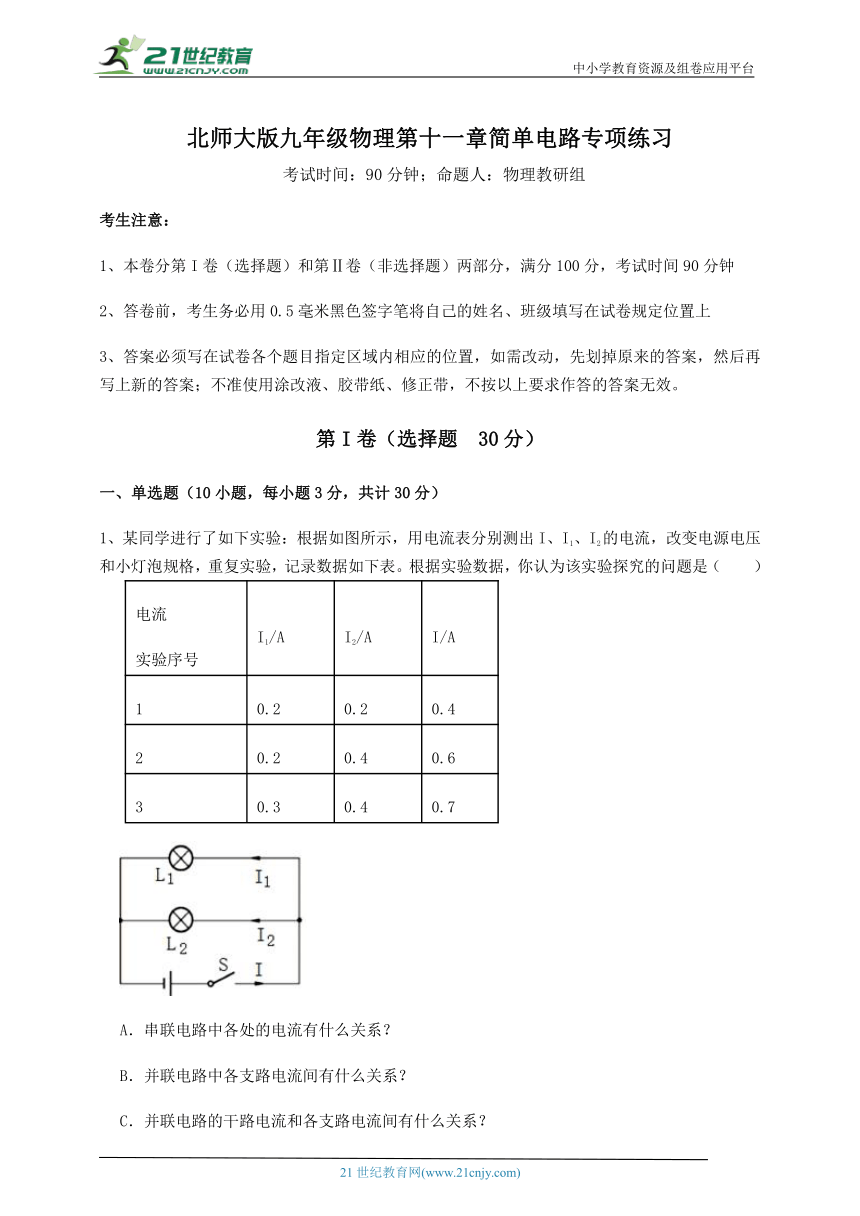

1、某同学进行了如下实验：根据如图所示，用电流表分别测出I、I1、I2的电流，改变电源电压和小灯泡规格，重复实验，记录数据如下表。根据实验数据，你认为该实验探究的问题是（　　）
电流 实验序号 I1/A I2/A I/A
1 0.2 0.2 0.4
2 0.2 0.4 0.6
3 0.3 0.4 0.7
A．串联电路中各处的电流有什么关系？
B．并联电路中各支路电流间有什么关系？
C．并联电路的干路电流和各支路电流间有什么关系？
D．串联电路中总电流和各处电流间有什么关系？
2、下列说法中正确的是（　　）
A．原子内原子核带负电，核外电子带正电
B．导体容易导电是因为内部有大量的自由电荷
C．自由电子定向移动的方向为电流的方向
D．给充电宝充电是将化学能转化为电能
3、如图所示，开关闭合后，三盏灯属于并联的是（　　）
A． B．
C． D．
4、如图所示是林红同学连接的实物电路，闭合开关后，发现小灯泡不发光，电流表有示数，电压表几乎没有示数，出现这一故障的原因可能是（　　）
A．小灯泡开路 B．小灯泡短路
C．滑动变阻器开路 D．电流表短路

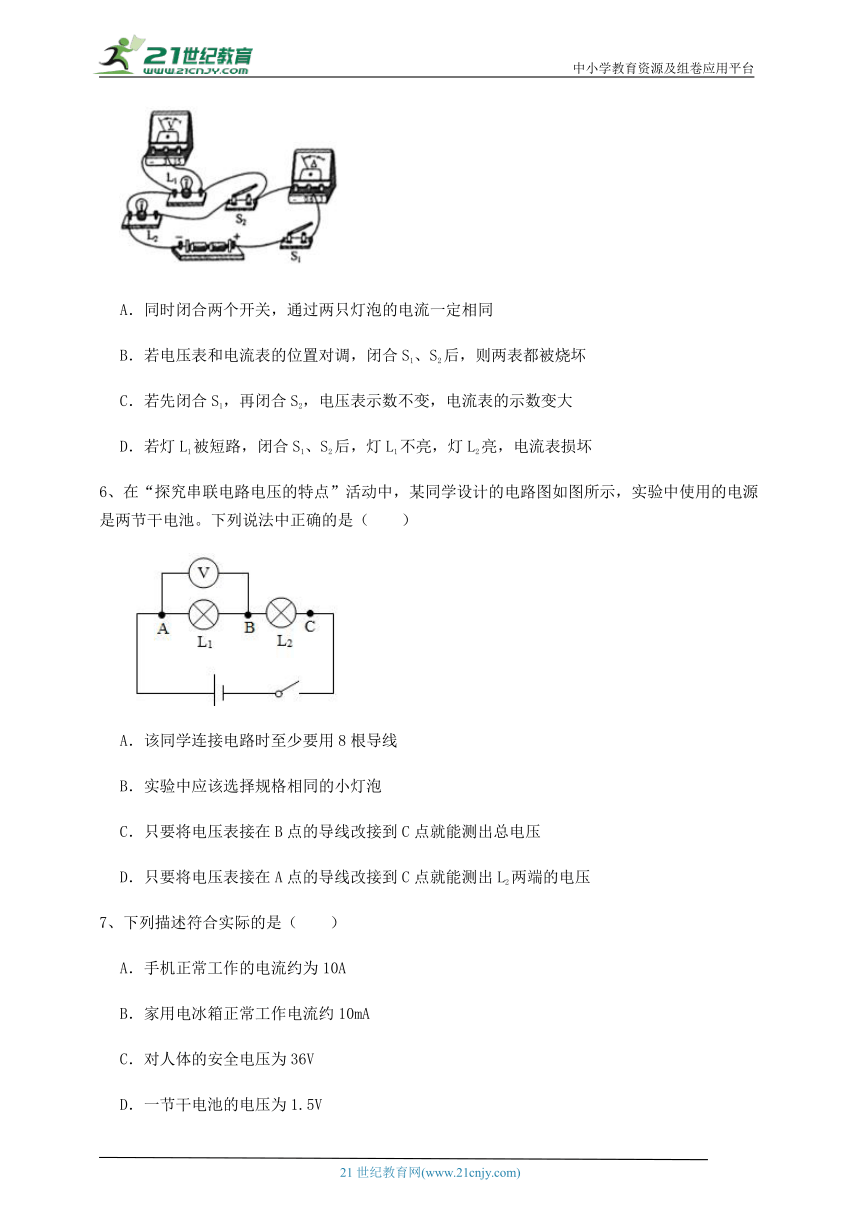

5、如图所示，电源电压保持不变，关于电路的工作情况，下列说法中正确的是（　　）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若电压表和电流表的位置对调，闭合S1、S2后，则两表都被烧坏
C．若先闭合S1，再闭合S2，电压表示数不变，电流表的示数变大
D．若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
6、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
7、下列描述符合实际的是（　　）
A．手机正常工作的电流约为10A
B．家用电冰箱正常工作电流约10mA
C．对人体的安全电压为36V
D．一节干电池的电压为1.5V

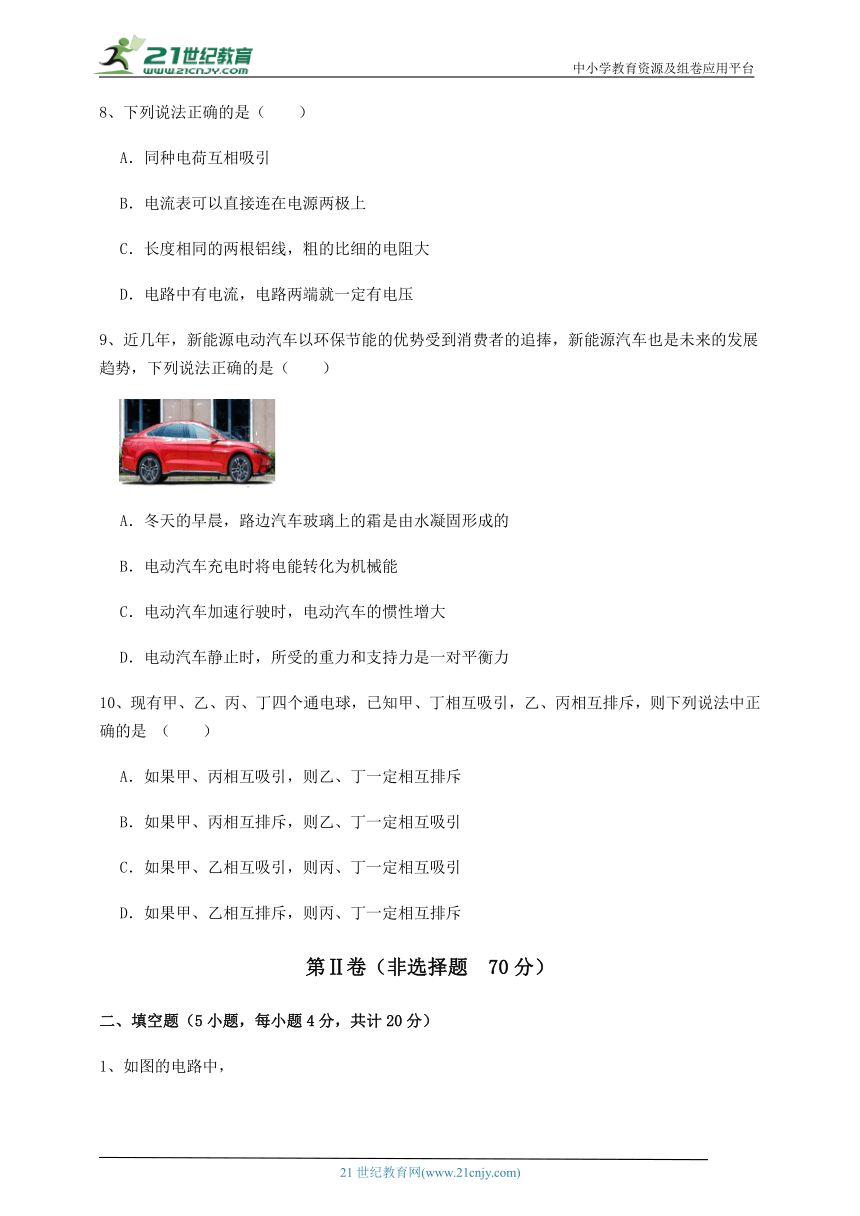

8、下列说法正确的是（　　）
A．同种电荷互相吸引
B．电流表可以直接连在电源两极上
C．长度相同的两根铝线，粗的比细的电阻大
D．电路中有电流，电路两端就一定有电压
9、近几年，新能源电动汽车以环保节能的优势受到消费者的追捧，新能源汽车也是未来的发展趋势，下列说法正确的是（　　）
A．冬天的早晨，路边汽车玻璃上的霜是由水凝固形成的
B．电动汽车充电时将电能转化为机械能
C．电动汽车加速行驶时，电动汽车的惯性增大
D．电动汽车静止时，所受的重力和支持力是一对平衡力
10、现有甲、乙、丙、丁四个通电球，已知甲、丁相互吸引，乙、丙相互排斥，则下列说法中正确的是 （　　）
A．如果甲、丙相互吸引，则乙、丁一定相互排斥
B．如果甲、丙相互排斥，则乙、丁一定相互吸引
C．如果甲、乙相互吸引，则丙、丁一定相互吸引
D．如果甲、乙相互排斥，则丙、丁一定相互排斥
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

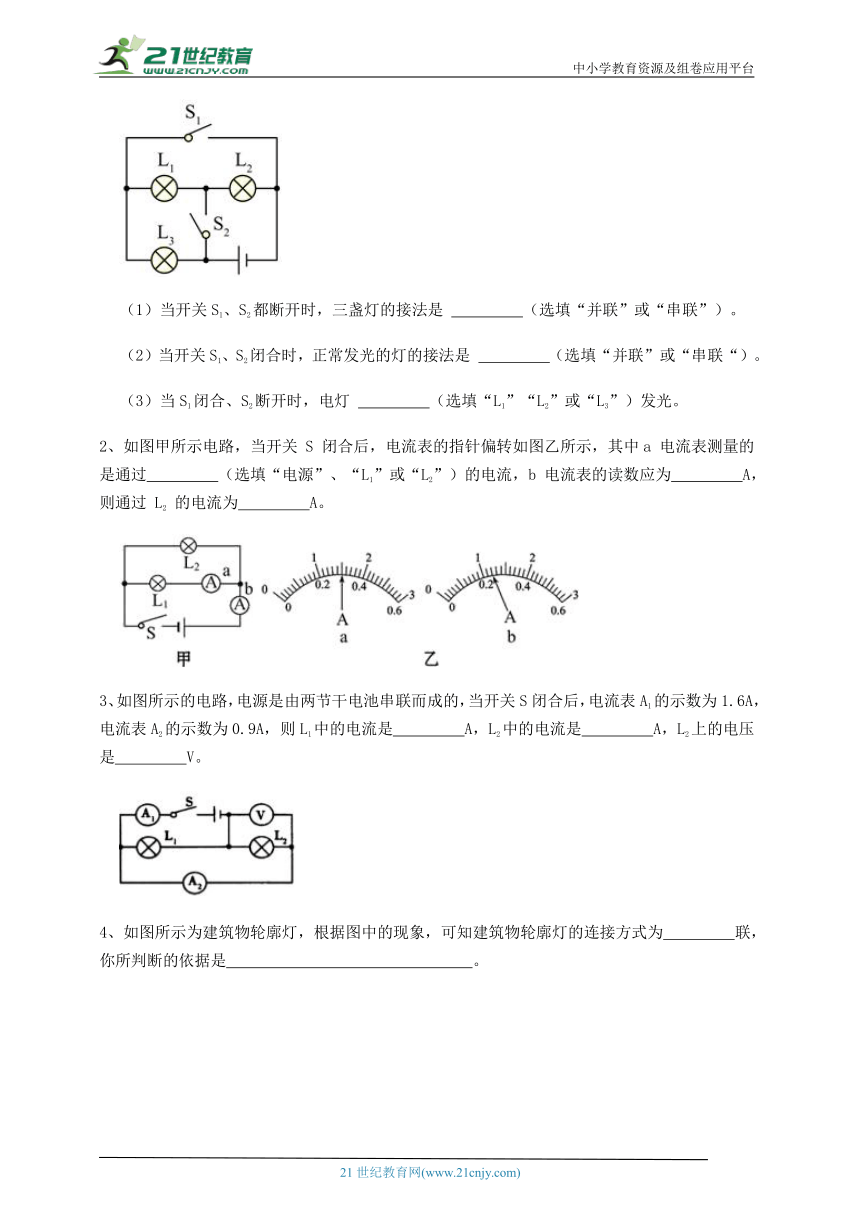

1、如图的电路中，
（1）当开关S1、S2都断开时，三盏灯的接法是 　 　（选填“并联”或“串联”）。
（2）当开关S1、S2闭合时，正常发光的灯的接法是 　 　（选填“并联”或“串联“）。
（3）当S1闭合、S2断开时，电灯 　 　（选填“L1”“L2”或“L3”）发光。
2、如图甲所示电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中a 电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为　 　A，则通过 L2 的电流为　 　A。
3、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　 　A，L2中的电流是　 　A，L2上的电压是　 　V。
4、如图所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为　 　联，你所判断的依据是　 　。
5、如图所示电路，闭合开关后，电压表的指针位置如图所示，则电压表的示数为　 　V。一段时间后，电压表有示数且接近电源电压，电流表无示数，则故障可能是小灯泡　 　（选填“断路”或“短路”）；若电压表无示数，电流表有示数，则故障原因可能是小灯泡　 　（选填“断路”或“短路”）。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示电路，电流表A1示数为0.5A，A2示数为0.9 A，求
（1）通过L2的电流是多大？
（2）通过L1的电流是多大？
2、如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5V，通过灯泡L2的电流为0.5A，回答下列问题：
（1）灯L1两端的电压是多少？
（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1换成导线接入电路，则电压表V1和电压表V2的示数分别为多少？
3、如图所示的电路中，电源两端电压保持6 V不变， 闭合开关S，电流表的示数为0.6A，通过电阻R1的电流为0.5A。
求：电阻R2两端电压和电流。
4、小明做电流、电压实验时，连接了如图所示电路。闭合开关S后，三个电表的示数分别为下图所示，两块电压表指针指向同一位置。请你根据电路图和电表的数据，分别计算出：
（1）通过灯L1、灯L2的电流；
（2）灯L1和L2各自两端的电压。
5、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、 “探究串联电路中电流的规律”实验。
（1）在拆接电路时开关必须 　 　，若闭合开关，开始实验时发现电流表的指针偏向如图甲，这是因为 　 　。
A点电流IA/A B点电流IB/A C点电流IC/A
0.26 0.26 0.26
（2）实验中为了便实验结论避免特殊性，两个实验中都应选用规格 　 　的灯泡。（选填“相同”、“不同”）。测量图乙中，A、B、C三点的电流如表，初步得出结论串联电流规律：　 　。这个结论不可靠的原因是：　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】如图两灯是并联关系，实验表格记录的是干路电流和两支路电流，而在并联电路中，干路电流等于各支路电流之和，所以这个实验是为了探究并联电路中干路电流和各支路电流的关系。ABD不符合题意，C符合题意。
故答案为：C。
【分析】由电路图知，两灯泡并联，实验测量的是各支路电流与干路电流，根据电路结构及测量的量判断探究的问题。
2、【答案】B
【解析】【解答】A．原子内原子核带正电，核外电子带负电，A不符合题意；
B．导体内部有大量的自由电荷，导体之所以容易导电靠的就是这些自由电荷，B符合题意；
C．电学上规定，自由正电荷定向移动的方向为电流的方向，C不符合题意；
D．给充电宝充电时，充电宝相当于用电器，将电能转化为化学能储存起来，D不符合题意。
故答案为：B。
【分析】原子内原子核带正电，核外电子带负电；导体内部有大量的自由电荷；正电荷定向移动的方向为电流的方向；充电时，将电能转化为化学能储存起来。
3、【答案】B
【解析】【解答】A．图中三盏灯是混联，两灯并联后，再与第三盏串联，A不符合题意；
B．图中三盏灯并列连接，为并联，B符合题意；
CD．两图是混联电路，两灯串联，再与第三盏并联，CD不符合题意。
故答案为：B。
【分析】各电路元件首首相连、尾尾相连的连接方式是并联，并联电路中，电流有多条路径，各用电器互不影响。
4、【答案】B
【解析】【解答】A．小灯泡开路，电路出现断路，电流表没有示数，不符合题意；
B．小灯泡短路不能发光，电压表也被短路无示数，电路是通路，电流表有示数，符合题意；
C．如果变阻器开路，整个电路开路，灯泡不亮、电流表无示数、电压表无示数，不符合题意；
D．如果电流表短路，电流表没有示数，不符合题意。
故答案为：B。
【分析】分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
5、【答案】C
【解析】【解答】A．同时闭合两个开关，两灯并联，由并联电路电压的规律，两灯电压相同，两灯的规格不一定相同，由欧姆定律I= 可知，通过两只灯泡的电流不一定相同，A不符合题意；
B．若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，因电压表内阻很大，电路的电流很小，两表都不会被烧坏，B不符合题意；
C．若先闭合S1，为L1的简单电路，电压表测电源电压，电流表测电路的电流；再闭合S2，两灯并联，电压表测电源电压，电压表示数不变；而此时电流表测干路电流，因通过L1的电流不变，根据并电路电流的规律，电流表的示数变大，C符合题意；
D．若灯L1被短路，闭合S1、S2后，则灯L2也会短路，灯L2不亮，造成电流表损坏和电源短路，D不符合题意。
故答案为：C。
【分析】电压表并联在电路中，与谁并联就测量谁两端的电压；电流表串联在电路中。
6、【答案】C
【解析】【解答】A. 由图可知：连接电路时至少要用6根导线，A不符合题意；
B. 实验中应该选择规格不同的小灯泡，避免偶然性，B不符合题意；
C. 电压表接在AC两点测的是电源的总电压，C符合题意；
D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，D不符合题意。
故答案为：C。
【分析】电压表连接在电源两端时测量电源电压；探究串联电路电流规律时，选择不同的灯泡进行实验。
7、【答案】D
【解析】【解答】A．手机正常工作的电流约为10mA，A不符合题意；
B．家用电冰箱工作时电流约为1A，B不符合题意；
C．经验证明，对人体的安全电压不高于36V，C不符合题意；
D．根据常识知道，一节干电池的电压为1.5V，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
8、【答案】D
【解析】【解答】A．同种电荷相互排斥，异种电荷相互吸引，A不符合题意；
B．电流表电阻极小，若直接接在电源的两极，则会产生很大的电流，烧坏电源。故不允许电流表直接接在电源的两极上。B不符合题意；
C．同种材料的导体长度相同，横截面积越大，电阻越小，故长度相同的两根铝线，粗的比细的电阻小，C不符合题意；
D．在闭合的回路上施加电压，从而驱动电荷的定向移动形成电流，D符合题意。
故答案为：D。
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引；电荷的定向移动形成电流；电阻大小和材料、长度、横截面积有关。
9、【答案】D
【解析】【解答】A．汽车玻璃上的霜是由水蒸气遇冷凝华形成的冰晶，A不符合题意；
B．电动汽车充电时将电能转化为化学能，B不符合题意；
C．惯性与质量有关，电动汽车加速行驶时，质量不变，电动汽车的惯性不变，C不符合题意；
D．电动汽车静止时，所受的重力和支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，属于一对平衡力，D符合题意。
故答案为：D。
【分析】对于判断物态变化的试题，我们应先确定物质的初状态及末状态，然后再根据物态变化的概念进行判断。
蓄电池工作时，将化学能转化为电能供用电器使用；充电时，将电能转化为化学能。
惯性是物体的一种属性，其大小只与物体的质量大小有关。
若物体处于静止状态或匀速直线运动状态，则物体受力平衡；否则受力不平衡。
10、【答案】B
【解析】【解答】甲、丁相互吸引，可能都带电，但电性不同；也可能是一个带电，另一个不带电。乙、丙相互排斥，一定带同种电荷。
A．如果甲、丙相互吸引，有两种可能，第一种：甲不带电。丙可以吸引不带电的甲；丁也可以吸引不带电的甲；所以丁一定带电，当丁的电性不能确定，可能与乙电性相同，有可能与乙电性相反，所以乙可能吸引丁，也可能排斥丁；第二种：甲带与丙相反电性的电。这时丁可能带电，有可能不带电。丁若不带电，则受到乙的吸引力；不符合题意；
B．如果甲、丙相互排斥，则甲、乙、丙带有相同电性的电荷，由甲与丁的关系可知，不论丁是否带电，乙、丁一定相互吸引。符合题意；
C．如果甲、乙相互吸引，与A的分析相同，甲也是有两种可能性，则丙、丁可能相互吸引，有可能相互排斥。不符合题意；
D．如果甲、乙相互排斥，则甲、乙、丙带有相同电性的电荷，由甲与丁的关系可知，不论丁是否带电，丙、丁一定相互吸引。不符合题意。
故答案为：B。
【分析】电荷间同种电荷相互排斥，异种电荷相互吸引。
二、填空题
1、【答案】（1）串联
（2）并联
（3）L3
【解析】【解答】（1）当开关S1、S2都断开时，电流的路径只有一条，先后经过三盏灯，所以三盏灯的接法是串联。
（2）当开关S1、S2闭合时，电流的路径有三条，分别经过三个灯泡，所以灯的接法是并联。
（3）当S1闭合、S2断开时，L1、L2电灯被短路，不发光，只有L3发光。
【分析】（1）根据开关的状态，顺次连接的用电器，是串联电路；
（2）各用电器并列连接时，是并联电路；
（3）导线和用电器并联时，用电器短路。
2、【答案】L1；1.2；0.9
【解析】【解答】由图可知两灯并联。电流表a测L1的电流，电流表b测干路电流。所以电流表a的量程是0~0.6A，即0.3A，电流表b量程是0~3A,即1.2A。所以L2的电流。
【分析】首先分析电路连接方式和电流表测量的电流。然后由并联电路中干路电流等于各支路电流之和求解。
3、【答案】0.7；0.9；3
【解析】【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流I=1.6A，通过L2的电流I2=0.9A，因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流为 由于电源是由两节干电池串联而成的电池组，则并联电路两端的电压U=3V，所以L2上的电压为3V。
【分析】两个灯泡为并联关系，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，电压相等，结合并联电路电流规律求解即可。
4、【答案】并；并联电路中各用电器互不影响
【解析】【解答】由图中的现象，可知建筑物轮廓灯的连接方式为并联，判断的依据是有两盏灯不亮，其它灯仍能正常工作，并联电路各用电器之间互不影响工作。
【分析】串联电路中电流只有一条路径，各用电器相互影响；并联电路中电流有两条或多条路径，各用电器间互不影响。
5、【答案】3.5；断路；短路
【解析】【解答】由图可知，电压表接的是 ，根据指针位置可知，示数为3.5V。电压表有示数且接近电源电压，表明电压表与小灯泡相接两点间电压为电源电压，而电流表无示数，则说明小灯泡断路。若电流表有示数，表明电路是通路，而电压表无示数，则说明小灯泡短路，同时也将与之并联的电压表短路。
【分析】根据电压表选择的量程和指针位置测量电压；当串联电路中电压表时较大，电流表无示数，电压表测量的位置断路；当电压表无示数，电流表有示数，电压表测量的位置短路。
三、计算题
1、【答案】（1）解:由图知,两灯泡并联,电流表A1测流过灯泡L2的电流,电流表A2测干路电流。
因为电流表A1测流过灯泡L2的电流,所以通过L2的电流为I2=0.5A;
（2）并联电路中干路电流等于各支路电流之和,电流表A2测干路电流,即I=0.9A,
所以通过L1的电流：I1=I-I2=0.9A-0.5A=0.4A
【解析】【分析】根据电流表与哪个用电器串联就测哪个用电器的电流，并联电路中的电流等于各支路电流之和，分析电路电流。
2、【答案】（1）解：据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即L1、L2是串联的；据图可知，电压表V1并联在L1两端，所以测量的是L1两端电压，V2并联在L2两端，所以测量的是L2两端电压；则灯泡L2两端的电压U2＝7.5V；根据串联电路的电压特点可知，L1两端的电压U1＝U﹣U2＝12V﹣7.5V＝4.5V
答：灯泡L1两端的电压是4.5V；
（2）L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
答：通过灯泡L1的电流的是0.5A；
（3）若灯泡L1换成导线接入电路，此时V2与L2并联，导线与V1并联，V1的电压为0，电压表V2的电压等于电源电压，即电压表V1的示数为0V，电压表V2的示数为12V。
答：电压表V1的示数为0V，电压表V2的示数为12V。
【解析】【分析】（1）在串联电路中，总电压等于各用电器电压和；
（2）在串联电路中，电流处处相等；
（3）电压表测量的位置短路，电压表为零；在串联电路中，有短路位置，其它位置分压变大。
3、【答案】解：由电路图可知，电阻R1、R2并联，R2两端电压电压电源电压，即：
U2=U=6V；
电流表测干路中的电流I=0.6A，
根据并联电路电流规律可知，通过电阻R2的电流：
I2=I I1=0.6A 0.5A=0.1A。
答：电阻R2两端电压为6V；电流为0.1A。
【解析】【分析】并联电路中各支路电压和电源电压都相等，各支路电流之和等于干路电流。
4、【答案】（1）L1与L2串 联，电流表A的量程为0~0.6A，分度值为0.02A。示数为0.5 A，则I1＝I2＝0.5 A
（2）V1测电源电压，V2测L1两端电压。V1量程为0～15V分度值为0.5V，根据指针位置，电压表读数为10V，V2量程为0～3V分度值为0.1V，根据指针位置，电压表读数为2V.
灯L1两端电压U1＝2 V
灯L2两端的电压U2＝U－U1＝10V－2 V＝8 V
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，由电流表盘读出电流表示数，根据串联电路的电流特点可知通过两灯的电流。
（2）根据串联电路的电压特点分析两电压表量程，由电压表表盘读出两电压表示数，从而得到灯L1、灯L2两端的电压。
5、【答案】（1）解：由于灯L1和L2并联，根据并联电路电压规律可知：
U=U1=U2=3V
（2）解：由图可知：A1测干路电流，A2测通过灯L2电流，则有：
干路电流:I=1.5A，通过灯L2电流: I2=0.48A
通过灯L1电流: I1＝I﹣I2＝1.5A﹣0.48A＝1.02A
（3）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A,若在工作过程中L1灯丝突然烧断，A1测通过L2的电流，还是0.48A
【解析】【分析】（1）在 并联电路中，各支路的电压和电源电压相等；
（2）根据电流表选择的量程和指针位置读取电流大小，结合并联电路电流规律计算支路电流大小；
（3）并联电路互不影响，若一个支路断路，另一个支路不受影响。
四、实验探究
1、【答案】（1）断开；电流表正、负接线柱接反了
（2）不同；串联电路中电流处处相等；实验次数太少，结论有偶然性
【解析】【解答】（1）为了保护电路，在拆接电路时开关必须断开；若闭合开关，甲中指针反向偏转，说明电流表正、负接线柱接反了。
（2）实验中，选择两个小灯泡的规格应该是不相同的；由表格数据可知串联电路中电流处处相等；实验中通过一次实验得出的结论，本实验次数太少，结论有偶然性，所以这个结论不可靠，为得出普遍性的结论，要换用不同规格的灯泡多次测量。
【分析】（1）连接电路时，开关要断开；电流表接线柱正入负出连接，否则指针反向偏转；
（2）利用规格不同的灯泡，通过多次实验可以探究串联电路电流规律的普遍性，在串联电路中，电流处处相等。
