北师大版九年级物理第十二章欧姆定律专项练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

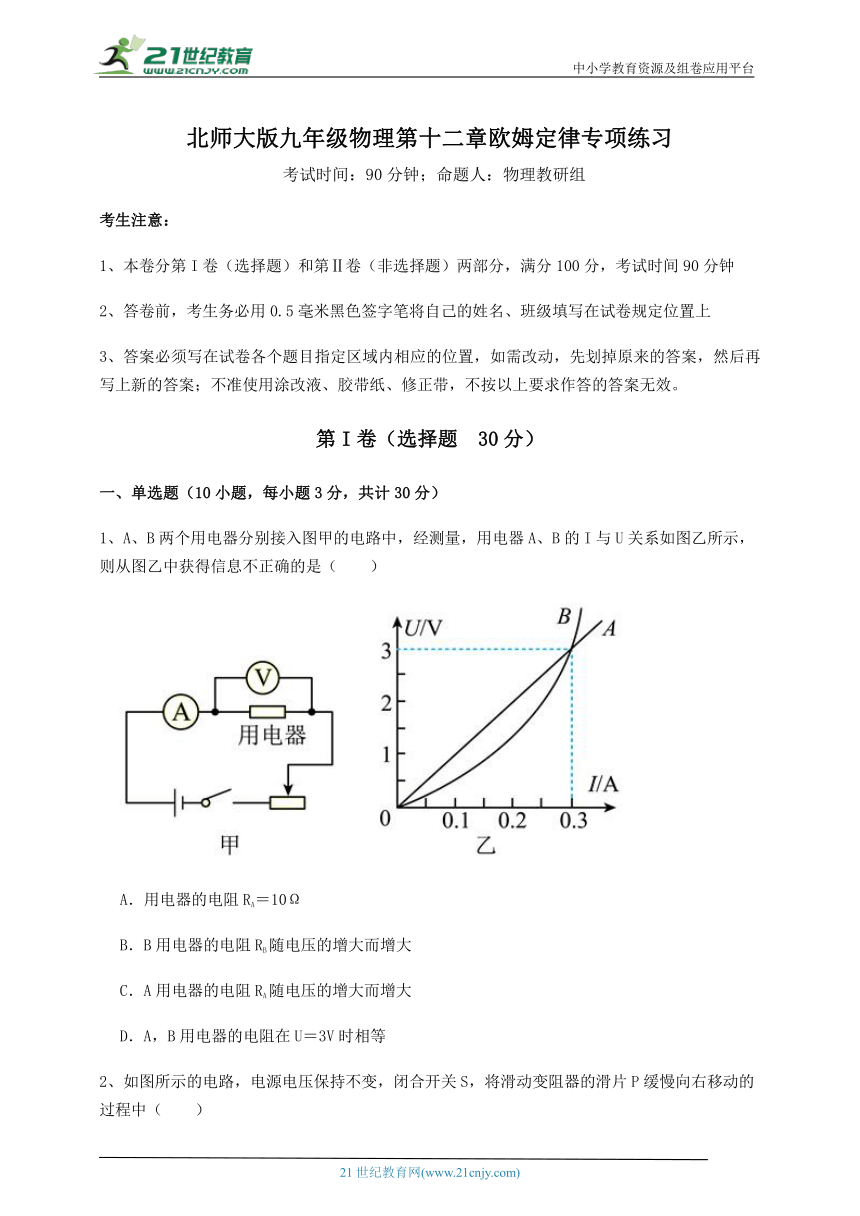

1、A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（　　）
A．用电器的电阻RA＝10Ω
B．B用电器的电阻RB随电压的增大而增大
C．A用电器的电阻RA随电压的增大而增大
D．A，B用电器的电阻在U＝3V时相等

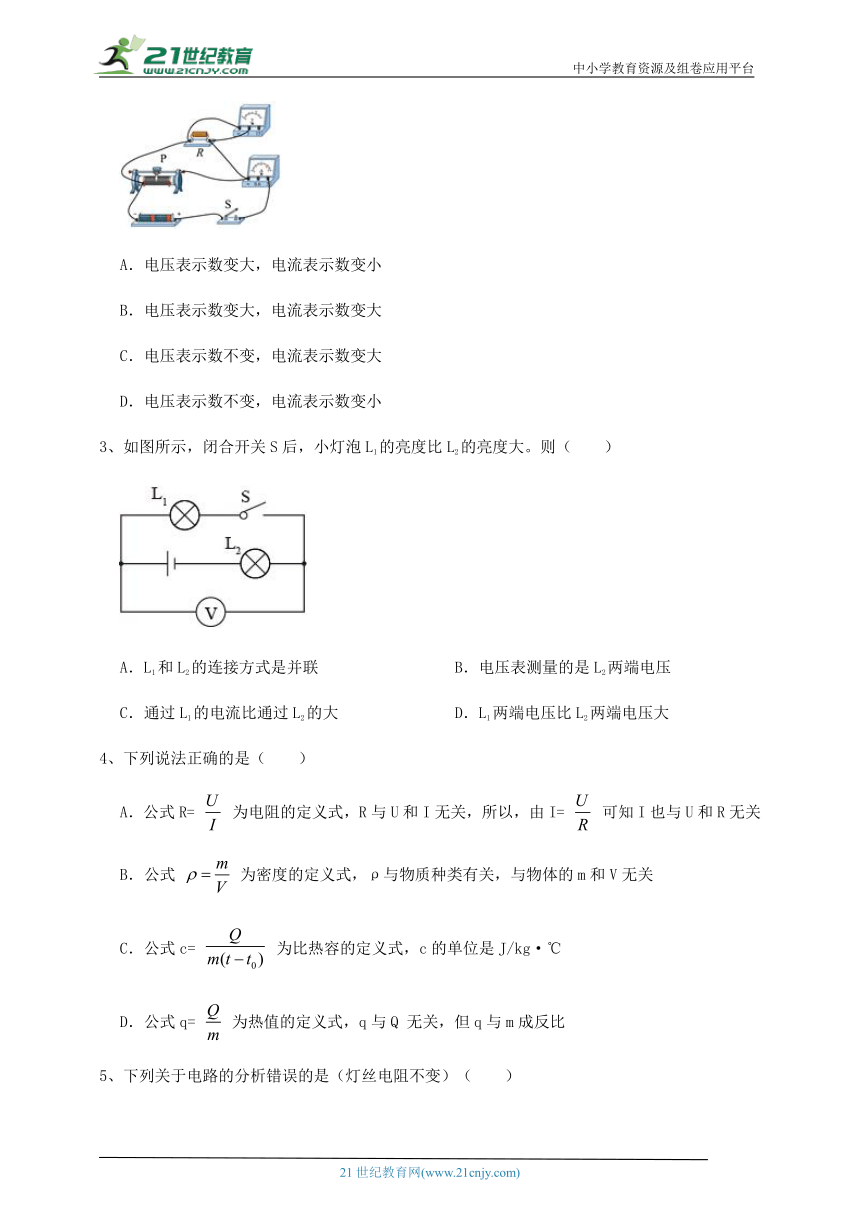

2、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小
3、如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大。则（　　）
A．L1和L2的连接方式是并联 B．电压表测量的是L2两端电压
C．通过L1的电流比通过L2的大 D．L1两端电压比L2两端电压大
4、下列说法正确的是（　　）
A．公式R= 为电阻的定义式，R与U和I无关，所以，由I= 可知I也与U和R无关
B．公式 为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c= 为比热容的定义式，c的单位是J/kg·℃
D．公式q= 为热值的定义式，q与Q 无关，但q与m成反比

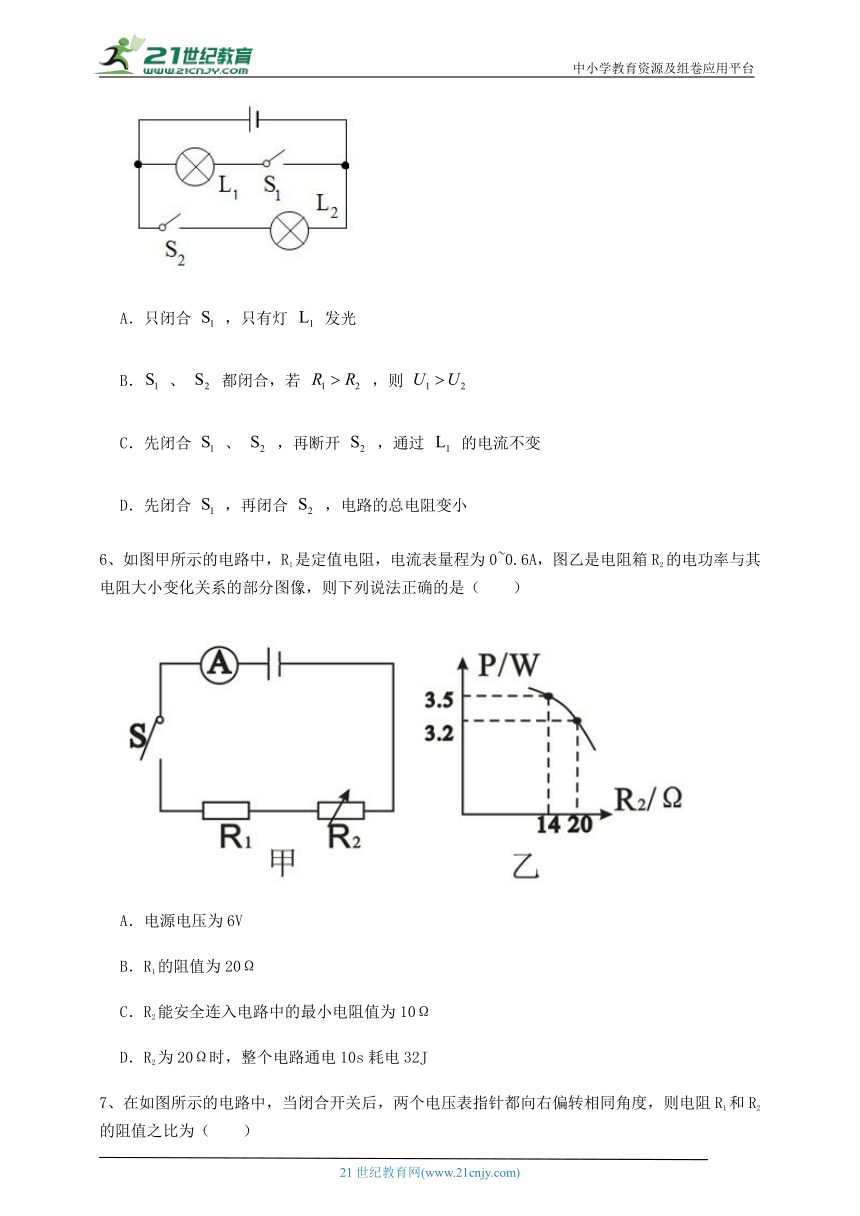

5、下列关于电路的分析错误的是（灯丝电阻不变）（　　）
A．只闭合 ，只有灯 发光
B． 、 都闭合，若 ，则
C．先闭合 、 ，再断开 ，通过 的电流不变
D．先闭合 ，再闭合 ，电路的总电阻变小
6、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（　　）
A．电源电压为6V
B．R1的阻值为20Ω
C．R2能安全连入电路中的最小电阻值为10Ω
D．R2为20Ω时，整个电路通电10s耗电32J

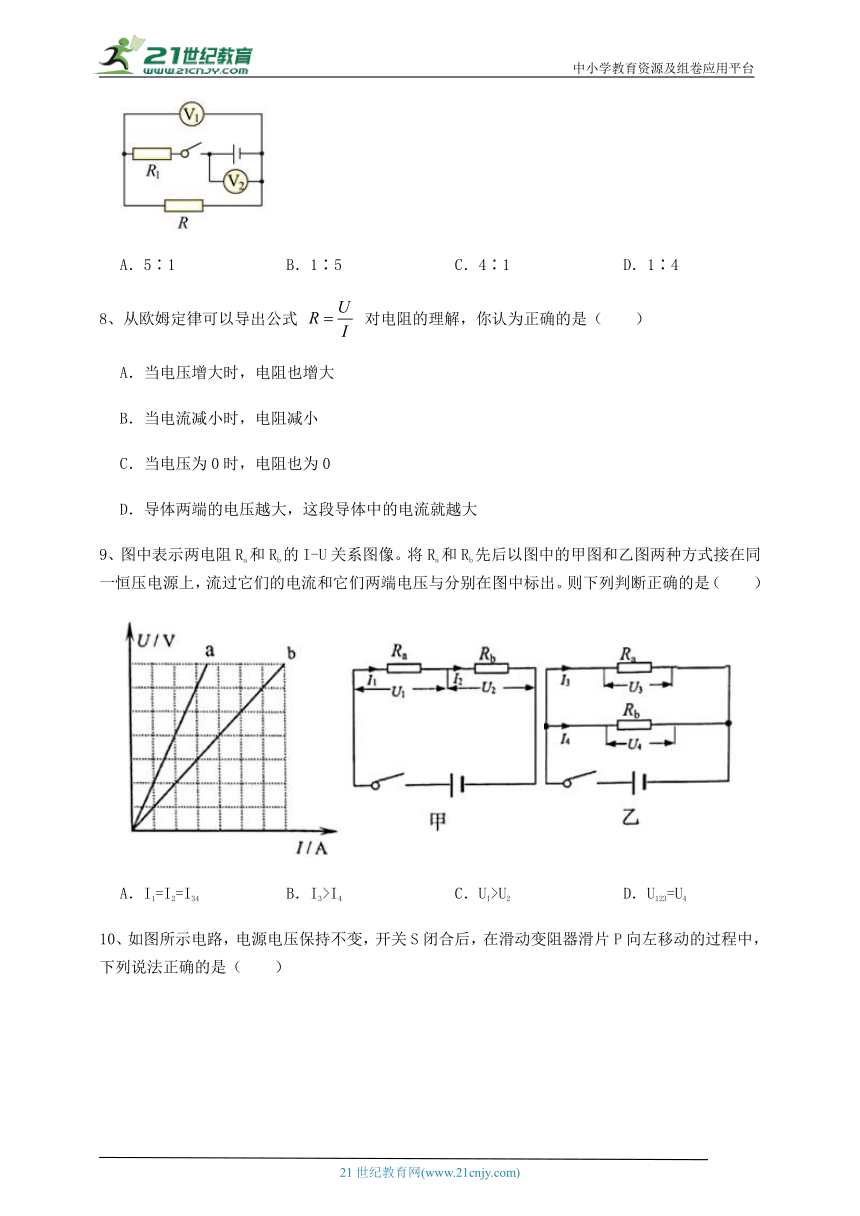

7、在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（　　）
A．5∶1 B．1∶5 C．4∶1 D．1∶4
8、从欧姆定律可以导出公式 对电阻的理解，你认为正确的是（　　）
A．当电压增大时，电阻也增大
B．当电流减小时，电阻减小
C．当电压为0时，电阻也为0
D．导体两端的电压越大，这段导体中的电流就越大
9、图中表示两电阻Ra和Rb的I-U关系图像。将Ra和Rb先后以图中的甲图和乙图两种方式接在同一恒压电源上，流过它们的电流和它们两端电压与分别在图中标出。则下列判断正确的是（　　）
A．I1=I2=I34 B．I3>I4 C．U1>U2 D．U123=U4
10、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

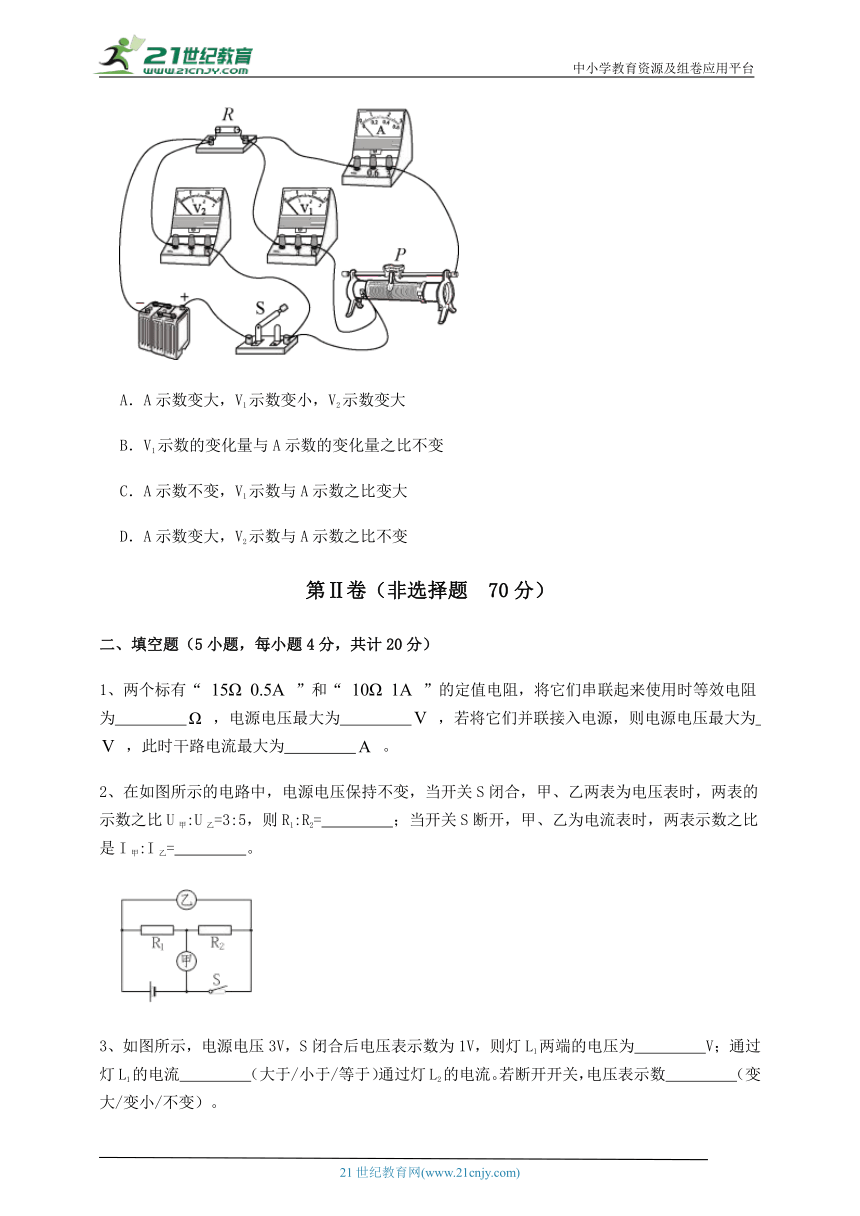

1、两个标有“ ”和“ ”的定值电阻，将它们串联起来使用时等效电阻为　 　 ，电源电压最大为　 　 ，若将它们并联接入电源，则电源电压最大为　 　 ，此时干路电流最大为　 　 。
2、在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲:U乙=3:5，则R1:R2=　 　；当开关S断开，甲、乙为电流表时，两表示数之比是I甲:I乙=　 　。
3、如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L1两端的电压为　 　V；通过灯L1的电流　 　（大于/小于/等于）通过灯L2的电流。若断开开关，电压表示数　 　（变大/变小/不变）。
4、如图所示是某车间自动除尘装置的简化电路图。空气中尘埃量较少时光源发出来的光被挡板挡住了。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，光敏电阻的阻值减小，电磁铁的磁性　 　（选填“减弱”“不变”或“增强”），在衔铁的作用下，开启自动除尘模式。若图中 a、b 一个是除尘器，一个是指示灯，则　 　是除尘器。
5、如图所示，开关S闭合后，电压表V1的示数为2V，电压表V2的示数为3V，则定值电阻阻值R1：R2=　 　。
三、计算题（5小题，每小题8分，共计40分）
1、如图，电源电压恒定不变，R1＝30 Ω，滑动变阻器的最大阻值为20 Ω，灯泡额定电压为3 V(忽略灯泡电阻的变化)，电压表量程为0～3 V．当S、S1、S2都闭合，滑动变阻器滑片移到最右端时，电流表示数为0.5 A；当闭合S，断开S1、S2，滑片P位于中点时，小灯泡恰好正常发光．求：
（1）电源电压；
（2）小灯泡的额定功率；
（3）S闭合，S1、S2都断开时，电路消耗总功率的最大值．
2、如图甲是某种半导体材料的电阻随温度变化的关系图像。如图乙是小明和他的同学根据半导体材料这种电阻的特性自制的半导体温度计的原理图，利用电流表的示数来指示某一空间的温度。已知电源电压恒为12V，电流表的量程为0.6A，R0为定值电阻。
请你回答下列问题：
（1）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为多少？
（2）该温度计能测量的最高温度为多少？此时电路中消耗的电功率为多少？
3、为了积极响应习近平总书记提出的“提倡节约，反对浪费”的伟大号召，小明发现深圳市有餐厅开展了“称多少吃多少”活动，在台上放了一个电子秤。图甲就是电子秤的原理示意图，R1为定值电阻，托盘下方的电阻 R2为压敏电阻，电源电压为 6V，压敏电阻 R 2 与托盘中食物的质量关系如图乙所示。
（1）当盘中无食物时，R 2 = ；
（2）当盘中无食物时，读出电流表的示数为 0.01A，求 R1的阻值？
（3）托盘中放入食物后，电流表的示数为 0.02A，求放入食物的质量？
4、如图所示电路中，电源电压为6V，电阻R1为10Ω，R2略大于10Ω，滑动变阻器的阻值变化范围为0~20Ω。求：
（1）当滑动变阻器的滑片P从最左端a滑向最右端b时，R1两端电压、电流的变化范围分别是多少？
（2）当滑动变阻器的滑片P滑到某一位置时，电流表A1的示数为0.3A，电流表A2的示数为0.25A，则电阻R2的阻值为多大？
5、实际测量中所使用的电流表和电压表是由小量程电流表改装而成的一只小量程电流表满偏电流Ig=3mA，内电阻为Rg=100Ω．将小量程电流表与两定值电阻R1、R2按图乙的电路图连接起来，已知R1=0.5Ω，R2=24.5Ω，S是一只单刀双掷开关．
（1）计算小量程电流表满偏时两端的电压Ug．
（2）将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，计算其最大量程I．
（3）将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，计算其最大量程U．
四、实验探究（1小题，每小题10分，共计10分）
1、利用如图甲所示的电路（电源电压保持不变）探究“通过导体的电流与电压、电阻的关系”。
（1）如甲图所示，在“ 探究电流与电压、电阻的关系”实验中，利用的实验探究方法是：　 　。
（2）在“探究电流与电阻的关系”时，根据多次测量的实验数据，作出的I—R图像是图乙中的　 　（选填“A”、“B”、“C” 或“D"）。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．由A的图线可知：通过A的电流与其两端电压成正比，即A的电阻是一个定值电阻，当UA=3V时，IA=0.3A根据欧姆定律可知A用电器的电阻为
A正确，不符合题意；
B．由B的图线可知，当B电压U=2V时，通过B的电流I＞0.2A，由 可知，此时RB＜10Ω。
当B电压U′=3V时，I′=0.3A，此时RB′=10Ω，由此可知RB的电阻随电压的增加而增大，B正确，不符合题意；
C．由A的图线可知A的电阻是一个定值，即A用电器的电阻RA不随电压的增大而增大，C错误，符合题意；
D．乙图中A、B有一交点，此时它们的电压和电流都相等，根据 可知，RA=RB，即A、B用电器的电阻在U＝3V时相等，D正确，不符合题意。
故答案为：C。
【分析】根据电压和电流的比值计算电阻；根据电压-电流图像，判断电阻的变化；根据电压和电流判断电阻关系。
2、【答案】D
【解析】【解答】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，结合滑动变阻器的滑片移动方向，利用欧姆定律分析即可。
3、【答案】D
【解析】【解答】AB．由图可知，小灯泡L1与L2为串联，电压表测量的是小灯泡L1两端的电压，AB不符合题意；
C．小灯泡L1与L2为串联，串联电路中电流处处相等，C不符合题意；
D．由于小灯泡L1的亮度比L2的亮度大，则小灯泡L1的功率更大，根据P=UI可知，L1两端电压比L2两端电压大，D符合题意。
故答案为：D。
【分析】分析电路结构，两个定值电阻是并联关系，电压相等，干路电流等于两条支路电流之和，闭合一支路开关，使得干路电流增加而各支路两端的电压不变。
4、【答案】B
【解析】【解答】A．公式R= 为电阻的定义式，电阻与电压和电流无关，由I= 可知I与U和R有关，A不符合题意；
B．密度是物质的一种特性，密度ρ与物质种类有关，与物体的m和V无关，B符合题意；
C．公式c= 为比热容的定义式，c的单位是J/(kg·℃)，C不符合题意；
D．公式q= 为热值的定义式，热值是燃料本身的特性，热值q与Q和m无关，D不符合题意。
故答案为：B。
【分析】电阻与电压和电流无关，但电流与电压、电阻有关；密度是物质的特性，和质量、体积无关；比热容、热值是特性，和质量无关。
5、【答案】B
【解析】【解答】A．只闭合S1，为L1的简单电路，只有L1发光，A正确，不符合题意；
B．闭合S1和S2，两灯并联，电压相等，B错误，符合题意；
C．先闭合S1和S2，两灯并联，再断开S2，只有L1发光，两次L1电压均为电源电压，灯电阻不变，故电流不变，C正确，不符合题意；
D．先闭合S1，再闭合S2，由简单电路变为并联电路，电阻减小，D正确，不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和，用电器分得的电流与电阻成反比；两个电阻并联，等效电阻的大小等于两个电阻的乘积除以电阻之和，并联后的等效电阻小于任何一个分电阻。
6、【答案】C
【解析】【解答】A．分析甲图电路，R1、R2串联，电流表测该电路电流。由乙图可知，当R2接入电路的电阻为20Ω时，其功率为3.2W，由 可知，此时R2两端电压
由 可知，此时电路电流
当R2接入电路的电阻为14Ω时，其功率为3.5W，此时R2两端电压
此时电路电流
整个过程电源电压不变，故电源电压 ①
②
即 ③
④
解③④式得U=12V，R1=10Ω，A不符合题意；
B．由A分析可知R1=10Ω，B不符合题意；
C．当R2接入电路的电阻最小时，电路中电流最大Imax=0.6A，此时电路总电阻
此时R2接入电路的电阻
C符合题意；
D．由A分析可知，当R2接入电路的电阻为20Ω时，电路电流I2=0.4A，整个电路消耗的电能
D不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和变阻箱是串联关系，明确电流表和电压表的测量对象，变阻箱接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
7、【答案】C
【解析】【解答】由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2
则电阻R1和R2两端的电压之比
在串联电路中，各处的电流相等，由U=IR可知，电阻R1和R2的阻值之比
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比。
8、【答案】D
【解析】【解答】导体的电阻是导体本身的一种性质，与导体的材料，长度，横截面积有关，跟通过导体的电流、和导体两端的电压的无。可以说的是当导体电阻一定时，电流与电压成正比，即导体两端的电压越大，这段导体中的电流就越大。ABC不符合题意，D符合题意。
故答案为：D。
【分析】导体的电阻是导体本身的一种性质，与导体的材料，长度，横截面积有关，跟通过导体的电流、和导体两端的电压的无关。
9、【答案】C
【解析】【解答】AB．如图甲所示，两电阻串联，故电流相等电流为
作一条垂直于电流轴的垂线，根据图像可知，当电流相等时， a的电压大于b的电压，即 U1>U2；如图乙所示，两电阻并联， 电压相等，故 U3=U4，作一条垂直于电压轴的垂直，表示电压相同时，b的电流大于a的电流，即I3小于I4；由于甲电路与乙电路相比，甲是两电阻串联，总电阻最大，电流最小，故电流关系为
AB不符合题意；
CD．两电阻并联时，电压为电源电压，是最大的，故电压关系是
C符合题意；D不符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律结合甲图分析；由并联电路电压的规律，结合图乙分析。
10、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
二、填空题
1、【答案】25；12.5；7.5；1.25
【解析】【解答】将它们串联起来使用时等效电阻为 由两电阻的参数可知，将它们串联时电路中的最大电流为0.5A，则电源电压最大值是 由两电阻的参数可知，两电阻两端允许的最大电压分别是
由并联等压可知，两电阻并联时，电路两端的最大电压为7.5V。此时流过电阻R1的电流是0.5A，流过电阻R2的电流是
此时干路电流最大为
【分析】不同电阻串联时，电路中的电流不能超过安全电流；利用电流和总电阻的乘积计算总电压；利用电压和电阻的比值计算电流；在并联电路中，干路电流等于各支路电流之和。
2、【答案】2：3；5：2
【解析】【解答】由电路图可知，当开关S闭合，甲、乙两表为电压表时，两电阻串联，乙测电源电压，甲测R2两端电压，两表的示数之比U甲 ：U乙=3：5，设R2两端两端电压为3U，则R1 两端电压为5U-3U=2U
两电阻串联，电阻阻值之比 = = = =
由电路图可知，当开关S断开，甲、乙为电流表时，两电阻并联，乙测通过R2的电流，甲测干路电流，因为R1:R2=2:3，根据在电压一定时，电流与电阻成反比，可得通过 、 的电流之比为 =
则甲乙两表示数之比 =
【分析】理清元件的连接方式及电表的测量对象，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；再根据并联电路的电压特点和欧姆定律求出通过两电阻的电流之比，根据并联电路的电流特点求出两电流表的示数之比。
3、【答案】2；等于；变大
【解析】【解答】由电路图可知：灯L1与L2串联，电压表测灯L2两端的电压。由于电压表测灯L2两端电压，S闭合时电压表示数是1V，则灯L2两端的电压U2=1V；灯L1两端的电压
灯L1与L2串联，根据串联电路的电流特点知，流过它们的电流相等。
由于断开开关S，电压表测电源两端电压，示数为3V，所以断开开关后，电压表示数变大。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路特点结合开关的变化即可分析答题。
4、【答案】增强；b
【解析】【解答】电磁铁的磁性和电流大小，匝数多少，有无铁芯有关，当光敏电阻的阻值减小，电路中电流变大，此时匝数和铁芯一定，电磁铁的磁性增强，吸引衔铁向下运动，b开始工作，B是除尘器，a是指示灯。
【分析】定压一定时，电阻越小，电流越大，电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越大，产生的磁场强度越大。
5、【答案】2：1
【解析】【解答】由电路图可知，R1与R2两个电阻串联，电压表V1测量R1两端电压，电压表V2测量电源电压，由串联分压规律可知 = =
【分析】在串联电路中，电阻的分压比等于电阻比。
三、计算题
1、【答案】（1）解：S、S1、S2都闭合，滑动变阻器滑片移到最右端时，R1与R2并联，滑动变阻器的阻值为20Ω，电流表示数为0.5A；
R1与R2的总电阻：
电源电压：U=IR总=0.5A×12Ω=6V
答：电源电压为6V
（2）解：闭合S，断开S1、S2，灯泡L与R2串联接入电路，等效电路如下图，
小灯泡正常发光灯泡两端的电压为3V，此时R2两端电压：U2=U﹣UL=6V﹣3V=3V，
滑片p位于中点时，接入电路的阻值R′=10Ω，电路中的电流： ；
灯泡的额定功率：PL=ULIL=3V×0.3A=0.9W
答：小灯泡的额定功率为0.9W
（3）解：小灯泡的电阻： ，
S闭合，S1、S2都断开时，灯泡L与R2串联接入电路，电压表测灯泡两端电压，若当滑动变阻器接入的阻值为0时，则电压表示数为U=6V，由于电压表量程为0～3V，所以电压表示数应不大于3V，则电路中的最大电流： ，
∴电路消耗的总功率的最大值：P总=UI’=6V×0.3A=1.8W
答：S闭合，S1、S2都断开时，电路消耗总功率的最大值为1.8W。
【解析】【分析】（1）S、S1、S2都闭合，定值电阻和滑动变阻器并联，利用欧姆定律求解电源电压；
（2）求解灯泡的额定功率，利用公式P=UI求解即可；
（3）电路中的电阻越小，电路的功率就越大。
2、【答案】（1）解：由图甲知，当环境温度为20℃时，半导体的电阻R=50Ω。由图乙知，半导体电阻与定值电阻串联在电路中，则电路中的总电阻
那么定值电阻R0=R总-R=60Ω-50Ω=10Ω
答：定值电阻R0的阻值为10Ω；
（2）解：当电路中电流为最大值，即电流表的最大示数0.6A时，所测的温度最高，那么此时电路中的总电阻
半导体电阻的阻值R＇=R总-R0=20Ω-10Ω=10Ω
由图甲知，当半导体电阻R＇=10Ω时，温度为100℃。
此时电路中消耗的电功率P=UImax=12V×0.6A=7.2W
答：该温度计能测量的最高温度为100℃，此时电路中消耗的电功率为7.2W。
【解析】【分析】（1）结合电路的电流和电压，利用欧姆定律求解总电阻，减去半导体电阻的阻值，即为定值电阻的阻值；
（2）电路中的最大电流为0.6A，利用欧姆定律求解总电阻，减去定值电阻的阻值即为半导体电阻的阻值，根据图像求解此时的温度，利用公式P=UI求解功率即可。
3、【答案】（1）解：当托盘无食物时，物体质量为 0，根据图象可知 R2的电阻为 500Ω
答：当托盘无食物时，R2电阻为 500Ω
（2）解：若托盘无食物时，电流表示数为 I 1 ＝0.01A
由 I＝ 可得
电路的总电阻：R＝ ＝ ＝600Ω；
根据串联电路的特点可得，R1的阻值：R1＝R﹣R2＝600Ω﹣500Ω＝100Ω
答：若托盘无食物时，定值电阻 R 1 的阻值为 100Ω
（3）解：若放入食物后，电流表示数为 I2＝0.02A，
则此时电路的总电阻：R'＝ ＝ ＝300Ω，
则 R2的电阻：R2'＝R'﹣R1＝300Ω﹣100Ω＝200Ω；
由图象可知，此时放入食物的质量为 600g。
答：电流表示数为 I2＝0.02A，此时放入食物的质量为 600g
【解析】【分析】（1）根据图像，在不同质量时，判断电阻大小；（2）根据电压和电流的比值计算电阻；结合串联电路电阻规律计算压敏电阻；（3）根据电压和电流计算电阻，结合串联电路电阻规律和定值电阻计算压敏电阻，结合压敏电阻判断质量。
4、【答案】（1）解：当滑动变阻器的滑片P最左端a时，R1短路，则有 ，
当滑动变阻器的滑片P在最右端b时，R、R1与R2并联在电路中，根据并联电路电压的特点可知，此时
此时通过R1的电流
故R1两端电压的变化范围是0 6V、电流的变化范围是0 0.6A。
答：当滑动变阻器的滑片P从最左端a滑向最右端b时，R1两端电压的变化范围是0 6V、电流的变化范围是0 0.6A
（2）解：当滑动变阻器的滑片P滑到某一位置时，R1与R2并联，根据 可知，R1两端电压
根据 可知，电阻R2的阻值
答：电阻R2的阻值为12Ω。
【解析】【分析】（1）根据电压和电阻的比值计算电流，并判断电流范围；（2）根据电流和电阻的乘积计算电压，利用电压和电流的比值计算电阻。
5、【答案】（1）解：小量程电流表满偏时通过的电流Ig=3mA=0.003A，小量程电流表满偏时两端的电压：Ug=IgRg=0.003A×100Ω=0.3V
答：小量程电流表满偏时两端的电压为0.3V；
（2）解：将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，因并联电路中各支路两端的电压相等，所以，通过G的电流最大时，通过R1的电流：I1==0.6A，因并联电路中干路电流等于各支路电流之和，所以，电流表的最大量程：I=Ig+I1=0.003A+0.6A=0.603A≈0.6A；
答：将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，其最大量程为0.6A
（3）解：将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分的电压与R2两端的最大电压之和，由（2）可知，G与R1并联且通过G的电流最大时，并联部分的电压为Ug=0.3V，电路的总电流I=0.603A，因串联电路中各处的电流相等，所以，R2两端的电压：U2=IR2=0.603A×24.5Ω=14.7735V，电压表的量程：U=Ug+U2=14.7735V+0.3V＝15.0735V≈15V．
答：将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，其最大量程为15V．
【解析】【分析】（1）知道小量程电流表满偏时通过的电流以及内电阻，根据欧姆定律求出小量程电流表满偏时两端的电压。
（2）将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路电流即为电流表的最大量程；
（3）将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分电压和R2两端的最大电压之和，由（2）可知G与R1并联且通过G的电流最大时并联部分的电压和电路的总电流，根据欧姆定律求出R2两端的电压，利用串联电路的电压特点求出电压表的量程。
四、实验探究
1、【答案】（1）控制变量法
（2）D
【解析】【解答】(1)因为电流与电阻和电压有关，所以研究电流与其中一个因素的关系时，要控制另外一个因素不变，即本实验采用的研究方法是控制变量法。
(2)探究电流与电阻的关系时，应保持电阻两端的电压不变，由题意知道，若电压不变，即电流与电阻成反比，故图象应为D。
【分析】（1）控制变量法，当有多个因素对某一个物理量有影响时，要研究每一个因素对该物理量的影响，需要用到控制变量法；
（2）通过实验最后得出，当电压一定时，电流和电阻成反比。
