1
热 机
人教版九年级全一册第十四章
新课导入
图中什么设备为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来？

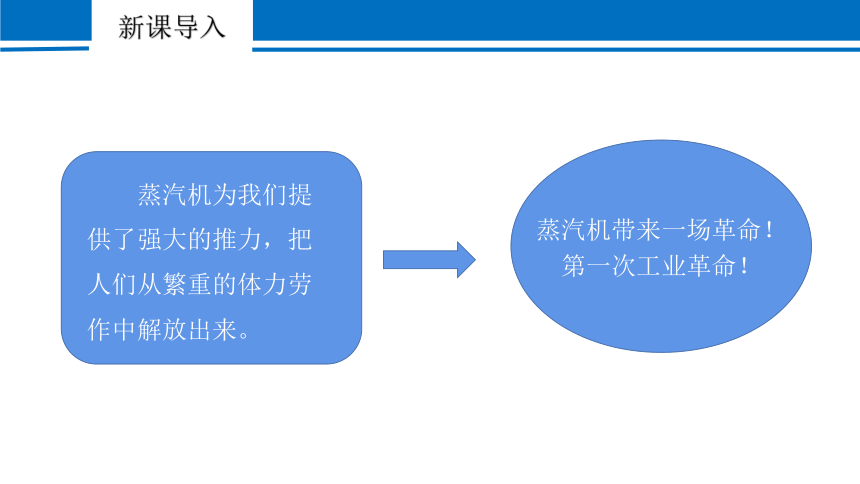

蒸汽机带来一场革命！第一次工业革命！
　　蒸汽机为我们提供了强大的推力，把人们从繁重的体力劳作中解放出来。
新课导入
热机
——利用内能做功的机械

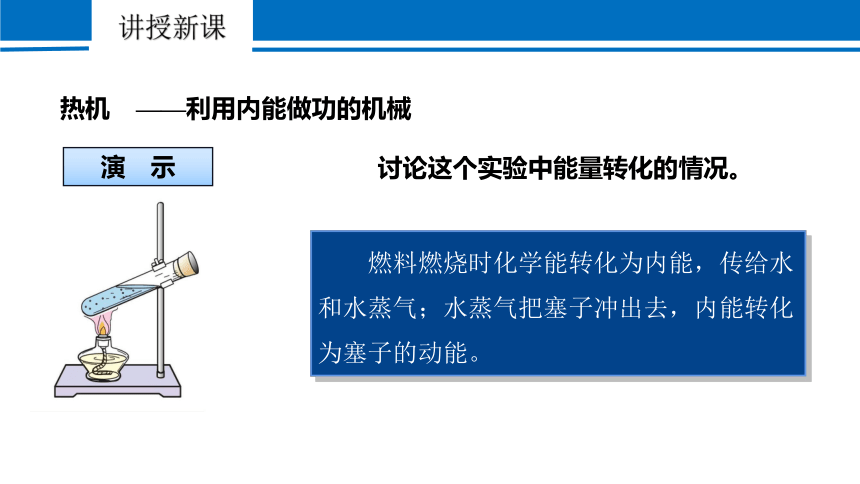

　　讨论这个实验中能量转化的情况。
演　示
　　燃料燃烧时化学能转化为内能，传给水和水蒸气；水蒸气把塞子冲出去，内能转化为塞子的动能。
讲授新课
讲授新课
　　 利用内能做功的机器有很多，例如蒸汽机、内燃机、汽轮机、喷气发动机等。

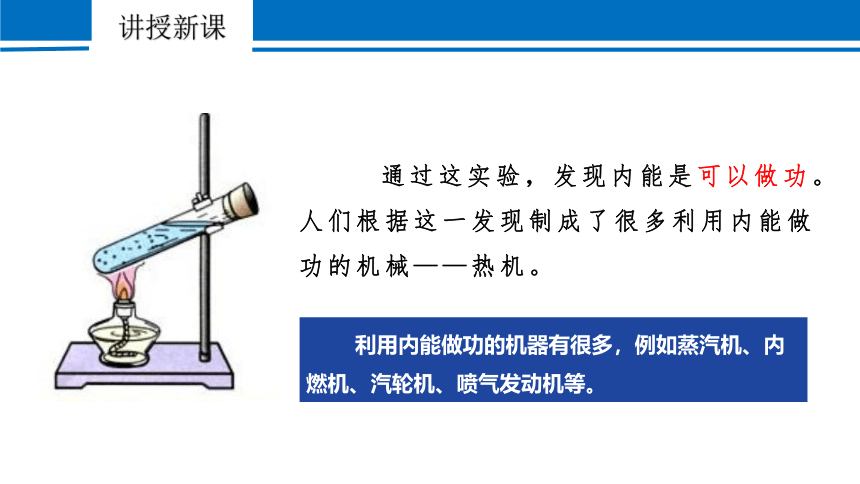

通过这实验，发现内能是可以做功。
人们根据这一发现制成了很多利用内能做功的机械——热机。
蒸汽机车
蒸汽机车
喷气发动机
火电站的汽轮机
热机的种类
火箭发动机
讲授新课

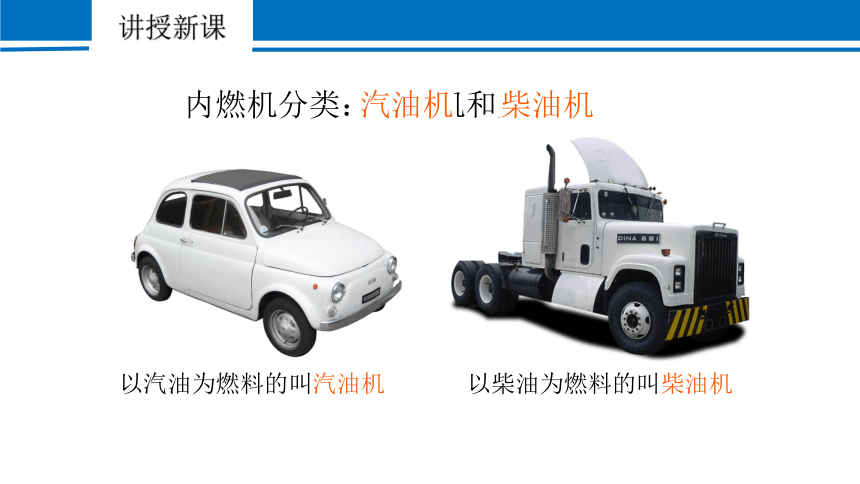

以汽油为燃料的叫汽油机
以柴油为燃料的叫柴油机
内燃机分类：汽油机和柴油机
汽油机
柴油机
讲授新课

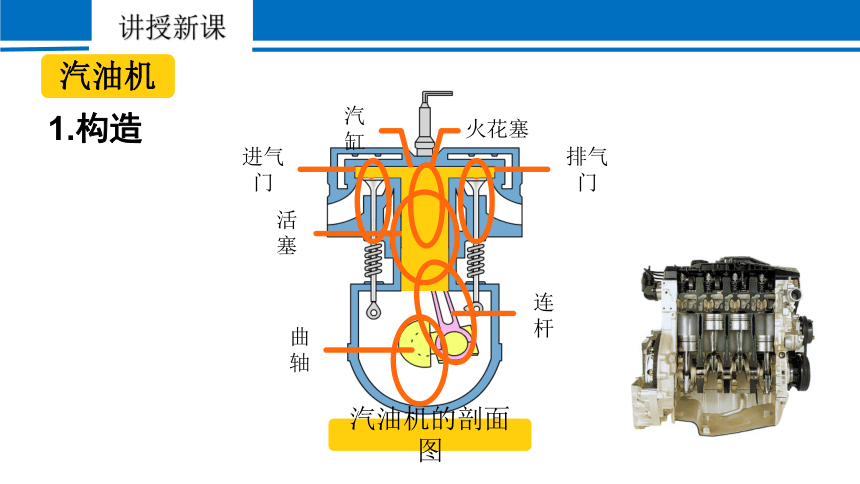

进气门
排气门
火花塞
汽缸
活塞
曲轴
连杆
汽油机
汽油机的剖面图
1.构造
讲授新课

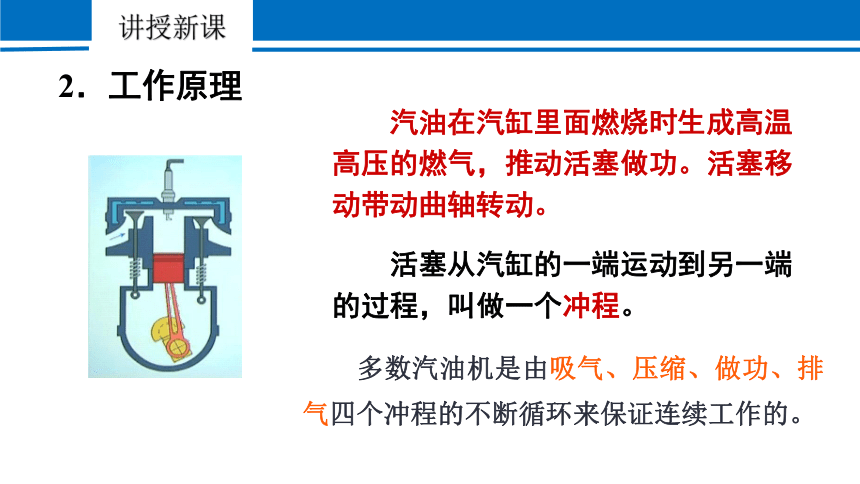

2．工作原理
　　活塞从汽缸的一端运动到另一端的过程，叫做一个冲程。
　　汽油在汽缸里面燃烧时生成高温高压的燃气，推动活塞做功。活塞移动带动曲轴转动。
多数汽油机是由吸气、压缩、做功、排气四个冲程的不断循环来保证连续工作的。
讲授新课
吸气冲程
进气门_____
打开，
排气门______
关闭，
活塞向____运动，
下
___________________进入汽缸。
汽油和空气的混合物
讲授新课
压缩冲程
进气门_____
关闭，
排气门______
关闭，
活塞向____运动，
上
燃料混合物被压缩。
能量转化：
活塞的______
机械能
转化为
混合物的_____
内能。
即机械能转化为内能。
讲授新课
做功冲程
进气门_____
火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的气体；高温高压的气体推动活塞向___运动，从而带动曲轴转动，对外做功;
打开，
排气门______
关闭，
下
讲授新课
汽油机
排气冲程
进气门_____
关闭，
排气门______
打开，
活塞向____运动，把废气排出汽缸。
上
讲授新课
3．工作过程
　　点火方式：点燃式。
吸气
压缩
做功
排气
14
讲授新课
柴油机
柴油机也有吸气、压缩、做功、排气四个冲程
喷油嘴
讲授新课
点燃式
压燃式
柴油机在压缩冲程中，将气体的体积压缩得更小，因而汽缸内空气的温度会更高。
讲授新课
热机利用内能做功的机械
蒸汽
机
内
燃
机
热蒸汽的内能
汽油和柴油燃烧后，产生的高温燃气的内能
讲授新课
柴油机和汽油机的区别与联系
相同点：
都是燃料在汽缸内燃烧，都是将内能转化为机械能的装置，都是由吸气、压缩、做功、排气四个冲程构成一个工作循环，曲轴和飞轮转动两周，对外做功一次，启动时，都是靠外力先使飞轮和曲轴转动起来.
讲授新课
内燃机 项目 汽油机 柴油机
燃料 汽油 柴油
构造
工作循环 吸气冲程
压缩冲程
做功冲程
主要特点
主要用途
不同点
汽缸顶部是火花塞
汽缸顶部是喷油嘴
吸入汽油和空气的混合物
吸入纯净的空气
压缩程度较小
压缩程度较大
点燃式
压燃式
轻巧、效率较低
笨重、效率较高
小汽车和小型农业机
械、低速飞机等
载重汽车、
拖拉机、火车、轮船等
讲授新课
四冲程：吸气、压缩、做功、排气
机械能转化为内能
内能转化为机械能
汽油机
柴油机
压缩
做功
蒸汽机
内燃机
汽轮机
喷气发动机
利用内能做功的机械
热机
课堂小结
当堂练习
1．四冲程内燃机的一个工作循环有 个冲程，曲轴转动 周，活塞往复 次，对外做功 次，其他冲程靠飞轮的 完成。
四
二
二
一
惯性
2．在内燃机的一个工作循环中，存在着机械能转化为内能的过程，也存在着内能转化为机械能的过程，这两个能量转化的过程存在于（ ）
A．吸气冲程和压缩冲程
B．压缩冲程和做功冲程
C．做功冲程和排气冲程
D．吸气冲程和排气冲程
B
当堂练习
3.某四冲程汽油机,曲轴转速1200转/分钟,则该汽油机每秒做功 次,有 个冲程,曲轴转 周，做 次功。
4.请在以下四冲程汽油机图下标出对应的冲程名称。
_________
_________
_________
_________
40
20
10
吸气冲程
排气冲程
做功冲程
压缩冲程
当堂练习
