4.3 平面镜成像 第一课时 课件 （29张PPT）

(共29张PPT)
第四章 光现象
第3节 平面镜成像
（第1课时）

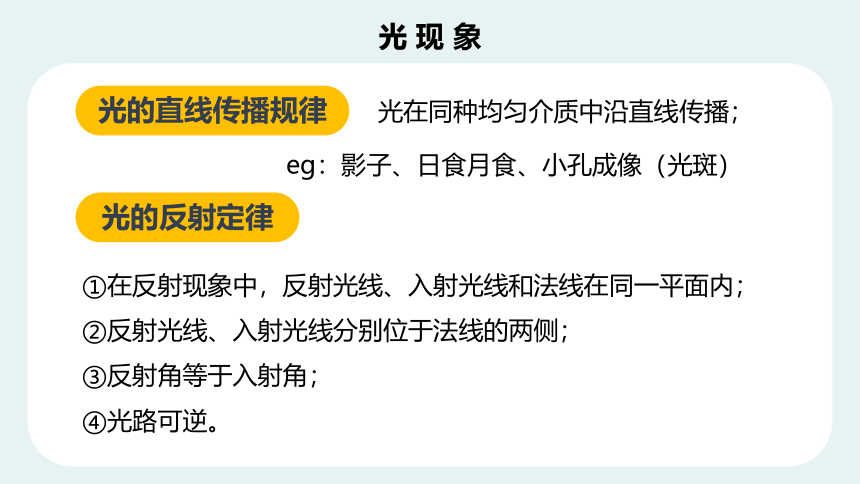

光 现 象
光的直线传播规律
光的反射定律
光在同种均匀介质中沿直线传播；
①在反射现象中，反射光线、入射光线和法线在同一平面内；
②反射光线、入射光线分别位于法线的两侧；
③反射角等于入射角；
④光路可逆。
eg：影子、日食月食、小孔成像（光斑）
学 习 目 标
会应用平面镜成像的特点分析
解释简单的现象。
02
掌握平面镜成像实验的相关考点。
03
能说出平面镜成像的特点。
01
平 面 镜
镜子
水中倒影
光滑瓷砖表面
共同特点：平滑、可成像
物
像
真 假 加 菲 猫
提出问题：平面镜中所成的像与物体有什么特点呢
猜 想
物
像
1、像的位置在平面镜 。（前/后）
2、像和物的大小 。（相等/不相等）
3、像到平面镜的距离和物到平面镜的距离 。（相等/不相等）
阅读课本77页，回答以下问题：
1、用什么器材作为平面镜？
2、两只蜡烛的外形有什么要求？
3、白纸的作用？
4、刻度尺的作用？
物和像

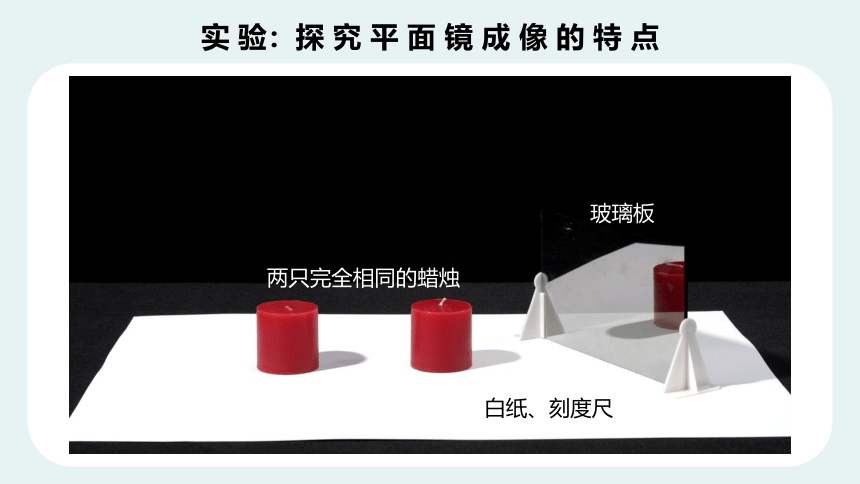

实 验：探 究 平 面 镜 成 像 的 特 点
实 验：探 究 平 面 镜 成 像 的 特 点
两只完全相同的蜡烛
玻璃板
白纸、刻度尺
视频：探 究 平 面 镜 成 像 的 特 点
想一想：如何设计实验证明物和像的大小相等？
实 验：探 究 平 面 镜 成 像 的 特 点
实验：在玻璃板的前面放蜡烛A，透过玻璃板可观察到蜡烛A的像A'，将蜡烛B放在像的一侧，移动并观察蜡烛B是否与蜡烛A的像A'重合。
现象：蜡烛 B 与蜡烛 A 的像完全重合。
实 验：探 究 平 面 镜 成 像 的 特 点
思考：平面镜成的像是实像还是虚像？
实验：将光屏放在蜡烛A的像的位置，观察光屏上的情况。
想一想：如何设计实验证明像到平面镜的距离和物到平面镜的距离相等？
实 验：探 究 平 面 镜 成 像 的 特 点
实验：记录蜡烛 A 和 B 的位置，铅笔连线后，用刻度尺测量蜡烛A与蜡烛 B 到玻璃板之间的距离。
想一想：如何设计实验证明像到平面镜的距离和物到平面镜的距离相等？
实 验：探 究 平 面 镜 成 像 的 特 点
实验：记录蜡烛 A 和 B 的位置，铅笔连线后，用刻度尺测量蜡烛A与蜡烛 B 到玻璃板之间的距离。
结论：蜡烛 B 与蜡烛 A 到玻璃板的距离相等。
实 验：探 究 平 面 镜 成 像 的 特 点
实验：用量角器测量物与像的连线与镜面之间的夹角。
结论：像和物的连线与镜面垂直。
实 验 结 论
物
像
1、像的位置在平面镜 。（前/后）
2、像和物的大小 。（相等/不相等）
3、像到平面镜的距离和物到平面镜的距离 。（相等/不相等）
后
相等
相等
平面镜成像的特点
1. 像的大小与物体的大小相等
2. 像和物体到平面镜的距离相等
3. 像和物体的连线与镜面垂直
4、平面镜成的是虚像；
平面镜所成的像与物体关于镜面对称
问题：图甲是第30届潍坊国际风筝会吉祥物——“绿色花蛇”，它在竖直放置的平面镜中的像是图乙中的(　 　)
C
平面镜成像
若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高 m；像与他相距 m；若他逐渐远离穿衣镜，那么镜中的像大小将 。（选填“变大”、“变小”、“不变”）
平面镜成像
1.5
4
不变
思考：此实验用透明玻璃板好还是茶色玻璃板好？
茶色玻璃成像比透明玻璃清晰，优先选择茶色玻璃
3. 为什么选用两个大小形状相同的蜡烛或棋子？
目的：比较像和物的大小关系
研究方法：等效替代法
4. 为什么玻璃板必须竖直放置于桌面？
保证玻璃板后面的蜡烛与前面蜡烛的像完全重合
5. 在玻璃板后面放一张白纸或光屏有什么用？
检验成像是实像还是虚像，能用光平承接的像为实像，不能用光屏承接的像为虚像。
在点燃的蜡烛一侧观察像；
6. 为什么需要改变蜡烛的位置进行多次实验？
一次实验具有偶然性，应多次实验获得普遍规律；
7. 此实验用厚玻璃板还是薄玻璃板？
如果观察到蜡烛在玻璃板后面有两个像，原因是：
玻璃板较厚；
8. 白纸和方格纸哪个更好进行比较？
方格纸：方便比较像与物到平面镜的距离；
平面镜成像——实验考点归纳
1、实验环境：点燃的蜡烛——选较黑暗
非光源（跳棋）——选较明亮（可用手电筒照射）
2、玻璃板代替平面镜：玻璃板透明，便于确定像的位置
（茶色玻璃成像比透明玻璃清晰，优先选择茶色玻璃）
3、蜡烛 A 与蜡烛 B 要完全相同，便于比较像与物的大小。
研究方法：等效替代法
4、光屏的作用：检验成像是实像还是虚像，
能用光平承接的像为实像，不能用光屏承接的像为虚像。
注意：要在点燃的蜡烛一侧观察像；
平面镜成像——实验考点归纳
5、多次实验的目的：避免偶然性，使实验结论更具有普遍性；
6、选用薄玻璃板，厚玻璃板前后两面都反射光，会出现两个像；
7、方格纸的好处：便于比较像与物到镜面的距离；
8、玻璃板的要求：竖直放置
若不竖直放置，像与物不能重合；
有两种情况：
重点对比
成像特点 成像原理
小孔成像 倒立的实像 光的直线传播
平面镜成像 正立等大的虚像 光的反射
