第四章 光现象
第3节 平面镜成像
（第2课时）
学 习 目 标
会运用平面镜成像特点作图。（难点）
02
了解平面镜在生活中的应用。
03
理解平面镜成像的原理。
01

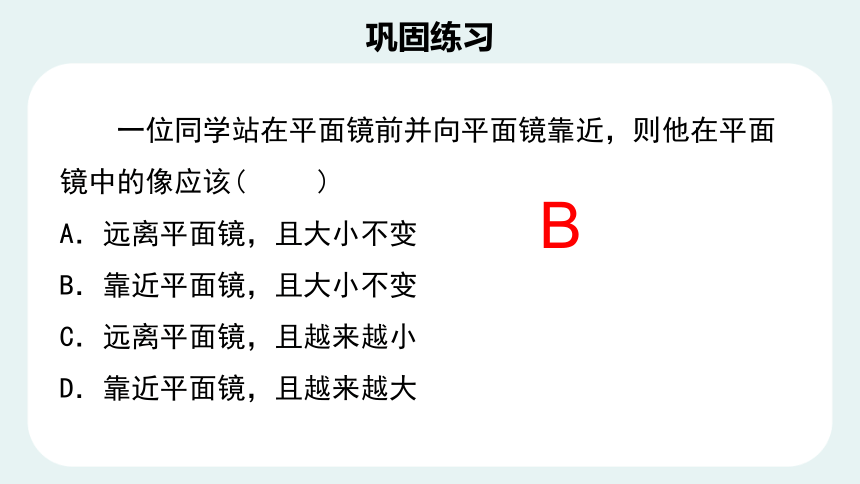

一位同学站在平面镜前并向平面镜靠近，则他在平面镜中的像应该(　 　)
A．远离平面镜，且大小不变
B．面镜，且大小不变
C．远离平面镜，且越来越小
D．面镜，且越来越大
B
巩固练习
1、作垂线，标直角符号
2、取等距离，标符号
3、虚线画虚像

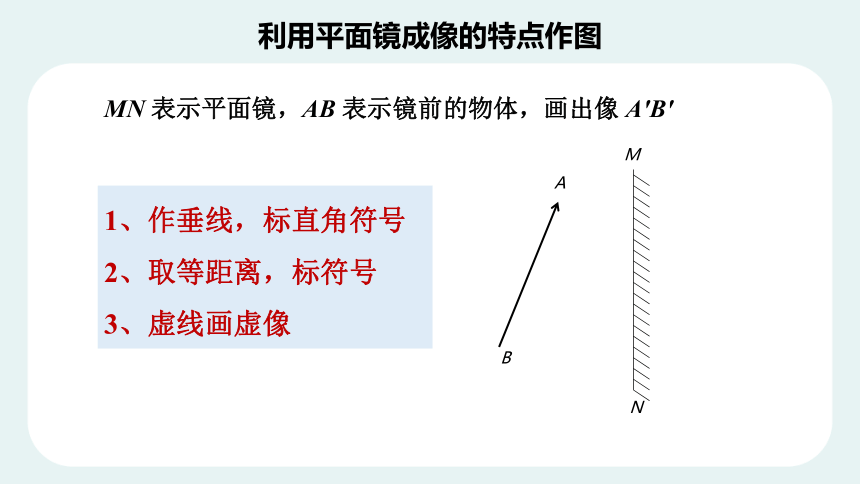

利用平面镜成像的特点作图
M
N
A
B
MN 表示平面镜，AB 表示镜前的物体，画出像 A'B'
作图注意事项
用 实线 表示：光线（带箭头）、实像
用 虚线 表示：物与像的连线
反向延长线
虚像、法线
s
s'
s

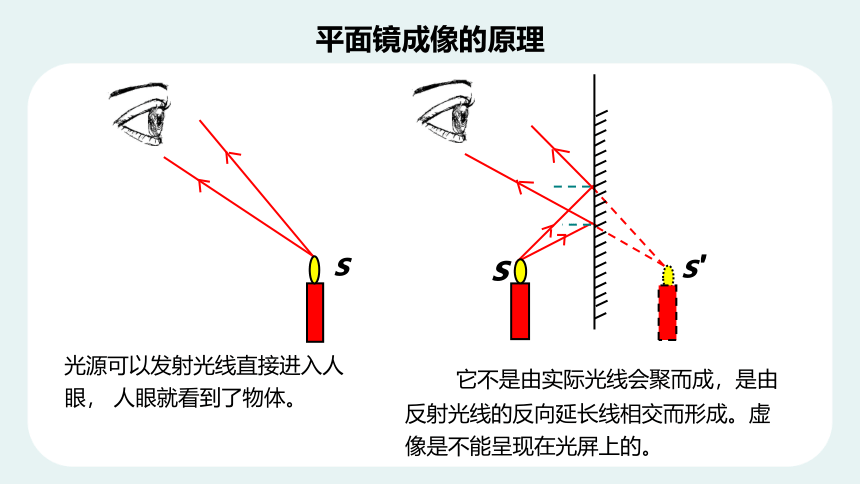

光源可以发射光线直接进入人眼， 人眼就看到了物体。
平面镜成像的原理
它不是由实际光线会聚而成，是由反射光线的反向延长线相交而形成。虚像是不能呈现在光屏上的。
s
s'

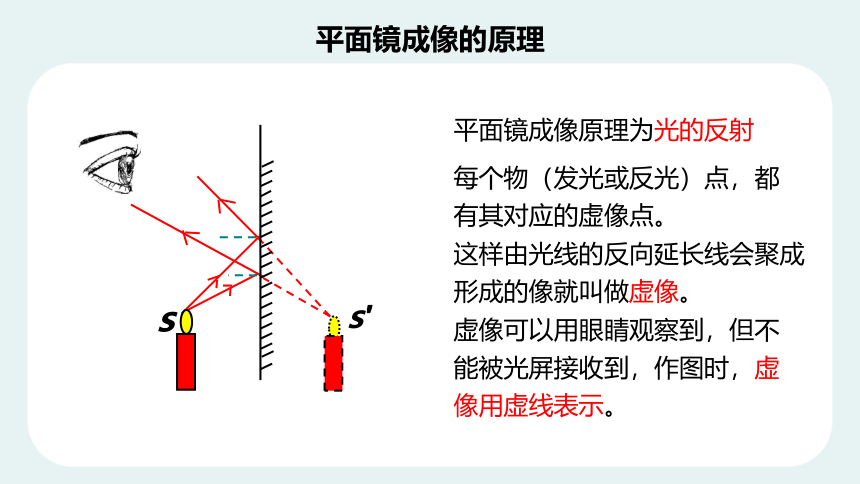

平面镜成像原理为光的反射
每个物（发光或反光）点，都有其对应的虚像点。
这样由光线的反向延长线会聚成形成的像就叫做虚像。
虚像可以用眼睛观察到，但不能被光屏接收到，作图时，虚像用虚线表示。
平面镜成像的原理

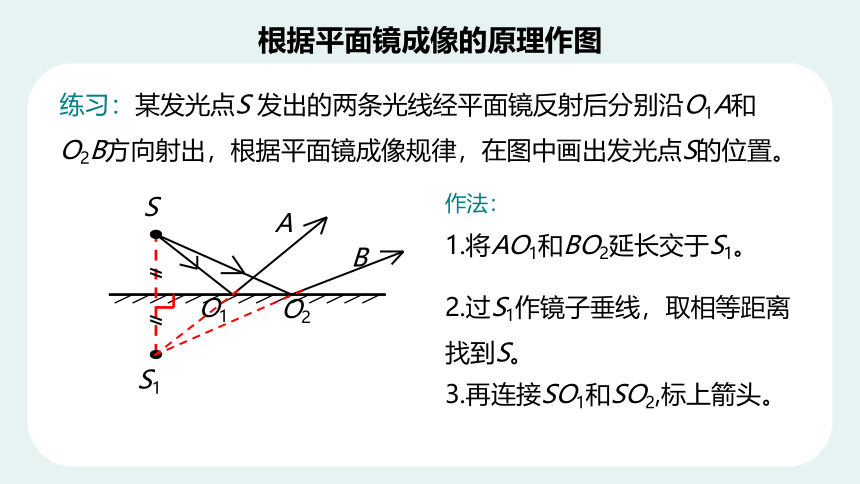

练习：某发光点S 发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置。
O1
S
S1
O2
A
B
作法：
1.将AO1和BO2延长交于S1。
2.过S1作镜子垂线，取相等距离找到S。
3.再连接SO1和SO2,标上箭头。
根据平面镜成像的原理作图
平面镜成像的原理——光的反射
如图是被水环绕的国家大剧院的照片。从远处观看，大剧院和水中的倒影形成了一个完整的“鸭蛋”，这是光的 _____现象，所成的像是一个_____(填“虚”或“实”)像。
反射
虚
巩固练习
1．水里的“月亮”是真实的吗？它是怎么形成的
2．月亮到地球的距离是3 .8×108m，井水水深5m，则月亮的像到水面的距离是多少？
平面镜的应用
平面镜的作用——成像
牙医用平面镜观察牙齿
演员对着镜子画脸谱
平面镜的作用——扩大视觉空间
平面镜的作用——改变光路
潜望镜
塔式太阳能电站
平面镜的作用——改变光路
平面镜的应用——潜望镜
(江西中考)如图乙所示，是小安同学自制的潜望镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则所观察到的像是(　　)
B
课堂训练
平面镜的应用——塔式太阳能电站
平面镜的应用——塔式太阳能电站
凸面镜
球面的外表面作为反射面
凹面镜
球面的内表面作为反射面
球面镜
凸面镜
凸面镜对光线有 作用
发散
汽车后视镜
拐弯处的观察镜
凹面镜
凹面镜对光线有 作用
会聚
太阳灶
凹面镜采集圣火
从焦点射出的光经凹面镜反射后平行射出
凹面镜——把焦点处发出的光变成平行光
凹面镜的应用——汽车前灯的反光装置
汽车前灯
手电筒
①利用凸面镜可以扩大视野
②应用：汽车后视镜
1.凸面镜对光线有 作用
发散
①可以把平行的光会聚在一点上
②应用:太阳灶
2.凹面镜对光线有 作用
会聚
笔记！！！
