(共23张PPT)
地形图的判读
第一章 第四节

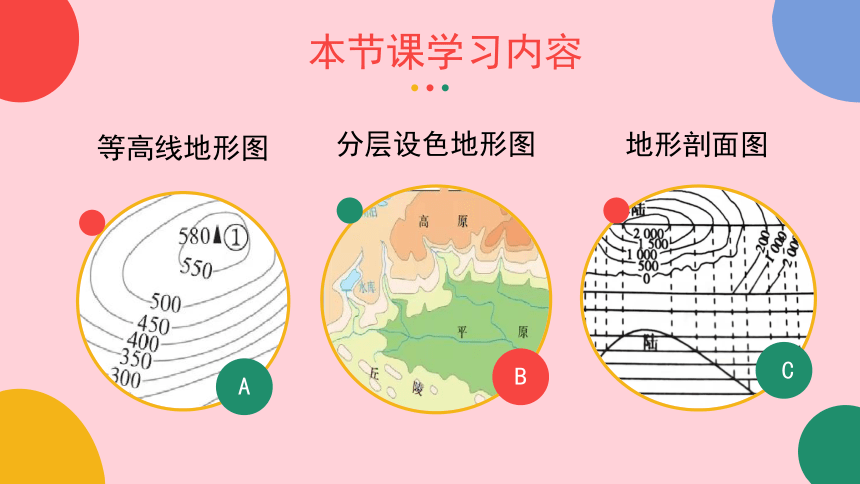

本节课学习内容
等高线地形图
分层设色地形图
地形剖面图
A
B
C

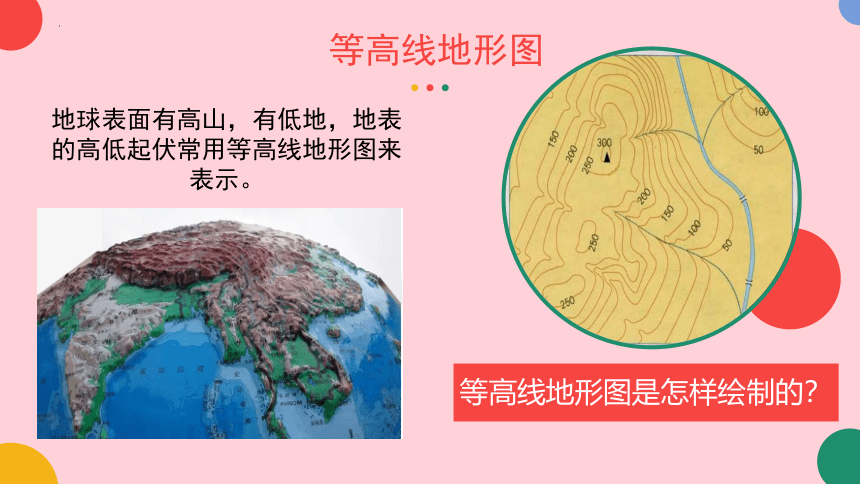

等高线地形图
地球表面有高山，有低地，地表的高低起伏常用等高线地形图来表示。
等高线地形图是怎样绘制的？

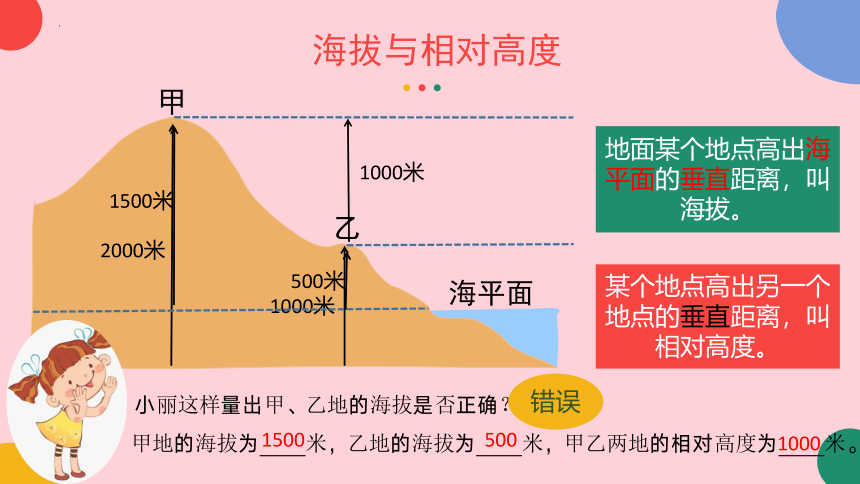

海拔与相对高度
甲
乙
海平面
地面某个地点高出海平面的垂直距离，叫海拔。
某个地点高出另一个地点的垂直距离，叫相对高度。
2000米
小丽这样量出甲、乙地的海拔是否正确？
甲地的海拔为 米，乙地的海拔为 米，甲乙两地的相对高度为 米。
1000米
500米
1500米
1500
500
1000
1000米
错误
中华人民共和国水准零点
1956年，我国测绘部门把青岛验潮站多年平均海平面定为我国的海拔基准面，即“中华人民共和国水准零点”。

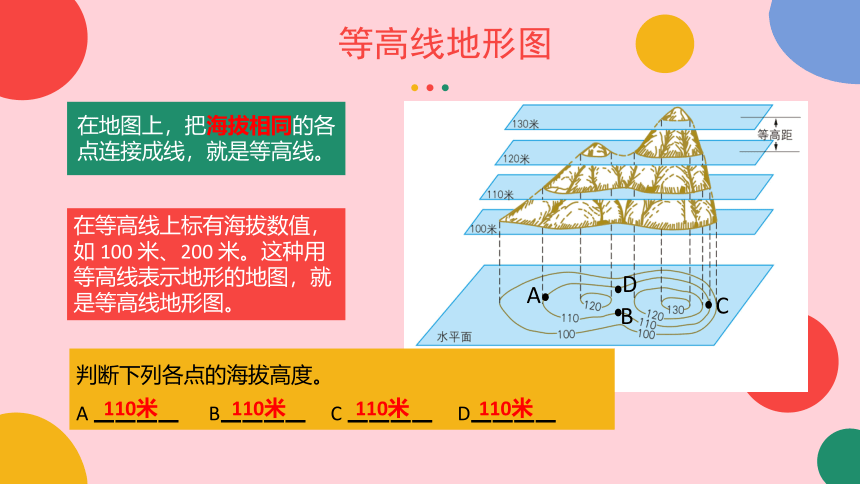

等高线地形图
在地图上，把海拔相同的各点连接成线，就是等高线。
在等高线上标有海拔数值，如 100 米、200 米。这种用等高线表示地形的地图，就是等高线地形图。
判断下列各点的海拔高度。
A ▁▁▁▁ B▁▁▁▁ C ▁▁▁▁ D▁▁▁▁
A
D
C
B
110米
110米
110米
110米
认识以下地形部位
山峰
山谷
山脊
鞍部
陡崖
盆地
甲山峰海拔高于乙
相邻最高等高线＜山峰的高度＜相邻最高等高线＋一个等高距
在等高线地形图上，如何识别山峰？
甲
乙
估算甲、乙两山峰的高度。
130米＜甲＜140米
120米＜乙＜130米
山峰：等高线闭合，数值从中间向四周逐渐降低。
在等高线地形图上，如何识别鞍部？
1、修路时，路往往从鞍部经过。
鞍部：两山之间比较平缓的部位，似马鞍，故名鞍部。
鞍部
2、作战时，鞍部易守难攻。
3、登山时，鞍部适合搭帐篷休息，适合观察地形。
鞍部的作用
鞍部
在等高线地形图上，如何识别山脊、山谷？
山谷：等高线的弯曲部分向高处凸出
山谷处是集水线，易形成河流。
山脊处是分水岭，不易形成河流。
山谷
山脊
山谷：等高线的弯曲部分向高处凸出
山脊：等高线的弯曲部分向低处凸出
山脊：等高线的弯曲部分向低处凸出
作用
01
02
在等高线地形图上，如何判断坡度的陡缓？
陡坡
缓坡
等高线密集
等高线稀疏
坡缓的地方，等高线稀疏
坡陡的地方，等高线密集
缓坡的作用
修路时，路往往从缓坡经过
登山时，缓坡易攀爬
坡度在25°以下的缓坡适合修建梯田
请识别以下地形部位
山峰
山脊
山谷
陡崖
鞍部
盆地
小组讨论
练一练
读等高线地形图，回答下列问题。
（1）写出图中字母所示部位的地形名称。
A▁▁▁ C▁▁▁ E▁▁▁
B▁▁▁ D▁▁▁
（2）李庄位于丁村的▁▁▁方向，两个村庄的图上距离为5厘米，实际距离▁▁▁米。
（3）为保障村庄用水，需建造一座水库，坝址选在哪里合适呢？请用符号“//”标出。
山峰
鞍部
陡崖
山脊
山谷
西南
2500
//
认识等深线
把海洋中深度相同的各点连接成线，叫作等深线。从等深线上所标注的深度，可以看出海洋的深浅。
100米
300米
500米
学会认识等深线图
0米
20米
40米
60米
等深线稀疏，海底坡度较缓
等深线密集，海底坡度较陡
A
C
此地为一处水域，回答下列问题。
（1）A、B、C三地中，水域较深的是 地。
（2）A、B、C三地中，适于发展海滨浴场的是 地。
（3）A、B、C三地中，适于建设码头的是▁▁▁地。
等深线
B
B
A
C
陆地表面的地形类型
陆地表面的地形类型有山地、丘陵、高原、平原和盆地五种。
落基山脉
山地：海拔在500米以上，具有耸立的山峰，陡峭的山坡。
盆地：中间高，四周低。
丘陵：海拔在500米以下，地势起伏较大。
平原：海拔一般在200米以下，宽广平坦。
高原：海拔在500米以上，面积较大，外围较陡、内部起伏较为和缓。
陆地表面的地形类型
东非高原
我国东北平原
我国东南丘陵
盆地
分层设色地形图
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色(海洋则着上深浅不同的蓝色)，可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。
在分层设色地形图上，可以比较容易地判读出各种各样的地形，以及地势的起伏。
根据分层设色地形图的原理，在世界地形图上找到下列主要地形区：青藏高原、巴西高原、亚马孙平原、刚果盆地、安第斯山脉。
练一练
青藏高原
刚果盆地
亚马孙平原
巴西高原
安第斯山脉
地形剖面图是以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线下切而显露出来的地形垂直剖面。
我国36°N地形剖面示意图
地形剖面图可以更直观地表示地面上沿某一方向地势的起伏和坡度的陡缓。
36°N
地形剖面图
绘制地形剖面图
练一练
1.在地形图上画出直线AB。
2.将该直线与等高线的交点一-投射到间隔高度相同的平行线上，得到不同的交点。把这些交点用平滑的曲线连接起来。
3.把图1.44中未完成的地形剖面图补充完整，就得到地形剖面图。
4.描述沿直线AB地形的起伏状况。
读“我国西南某地等高线地形图”，回答下面两题。
选择题
8.图示地区( )
A.总体地势南高北低
B.地形类型以丘陵为主
C.最低处海拔不足900米
D.河流两岸的坡度平缓
9.图中瀑布( )
A.落差最大可达80米以上
B.形成与流水侵蚀作用密切相关
C.在甲处观赏有“遥看瀑布挂前川”的效果
D.为保证水量稳定，上游水库需在夏季放水
C
B
同学们再见
本节课到此结束
