家庭电路
第十九章 第１节

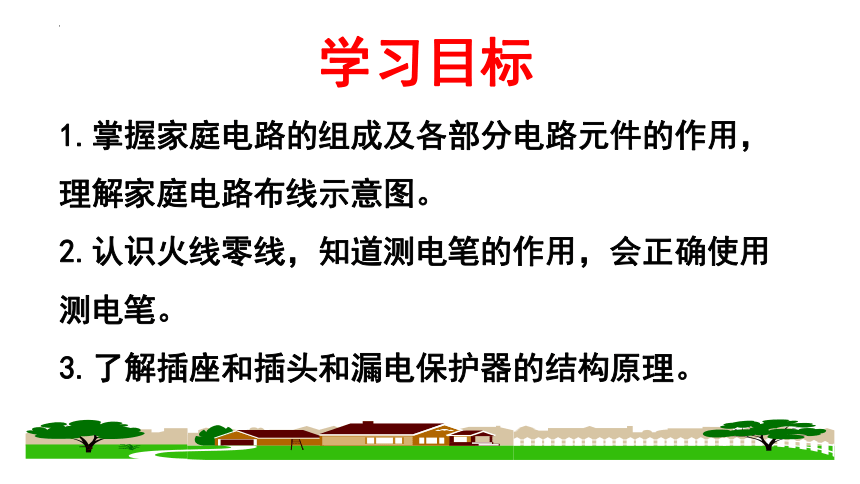

学习目标
1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。
2.认识火线零线，知道测电笔的作用，会正确使用测电笔。
3.了解插座和插头和漏电保护器的结构原理。
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

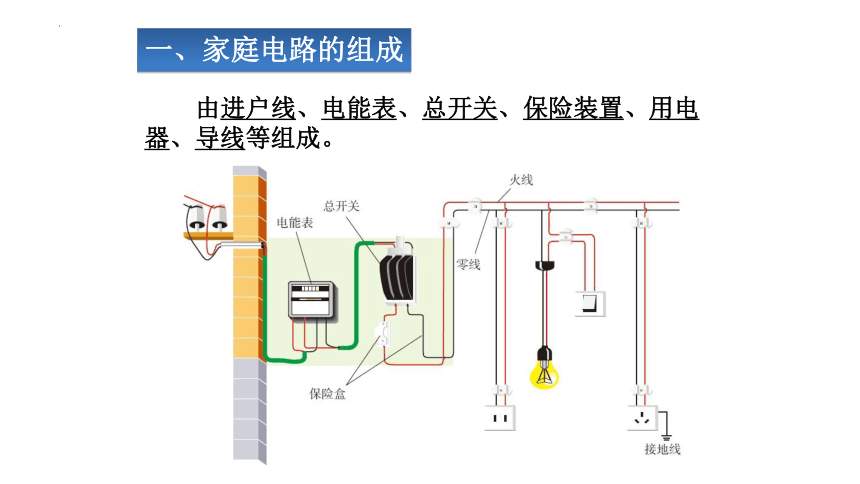

一、家庭电路的组成

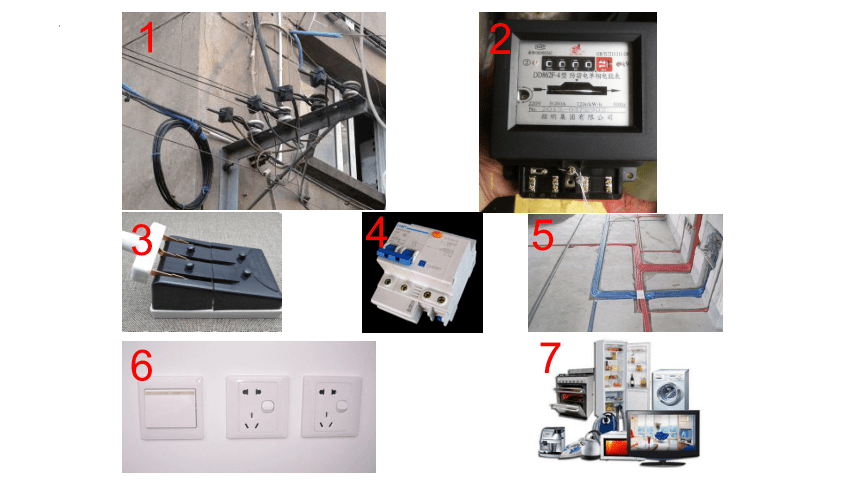

1
2
3
4
5
6
7
1

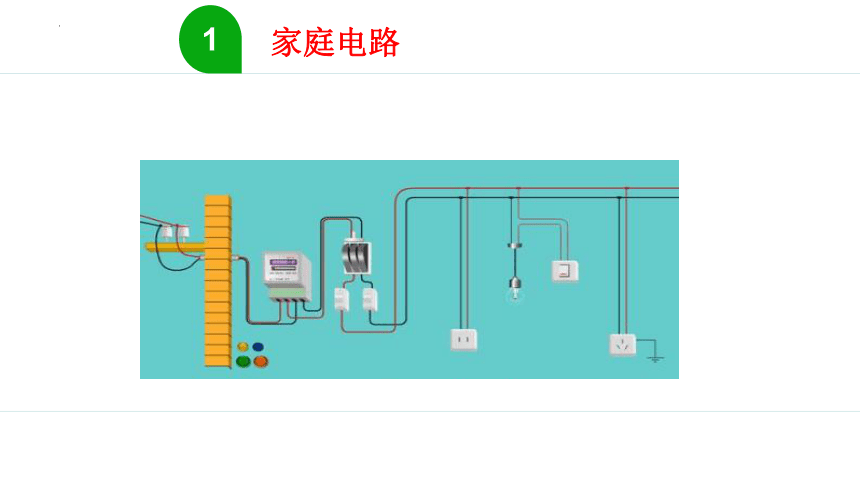

家庭电路
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

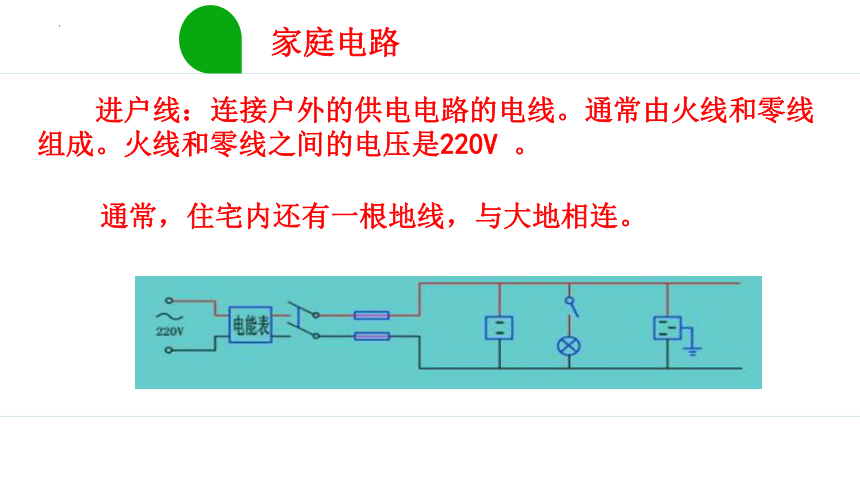

进户线：连接户外的供电电路的电线。通常由火线和零线组成。火线和零线之间的电压是220V 。
通常，住宅内还有一根地线，与大地相连。
家庭电路

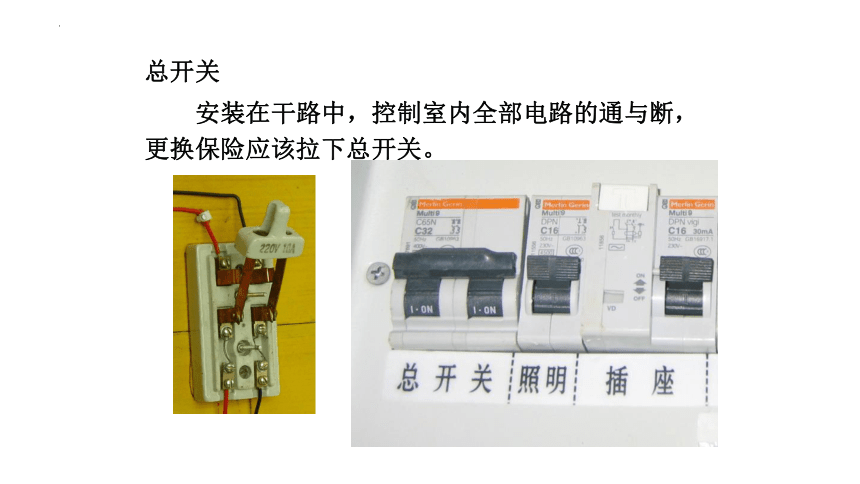

总开关
安装在干路中，控制室内全部电路的通与断，更换保险应该拉下总开关。
保险装置
　　 作用：
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
插入式保险盒
保险丝

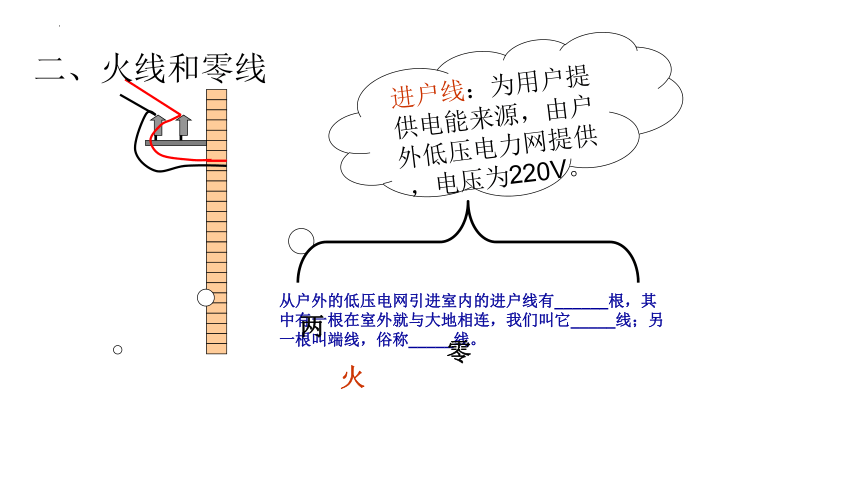

进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
两
零
火

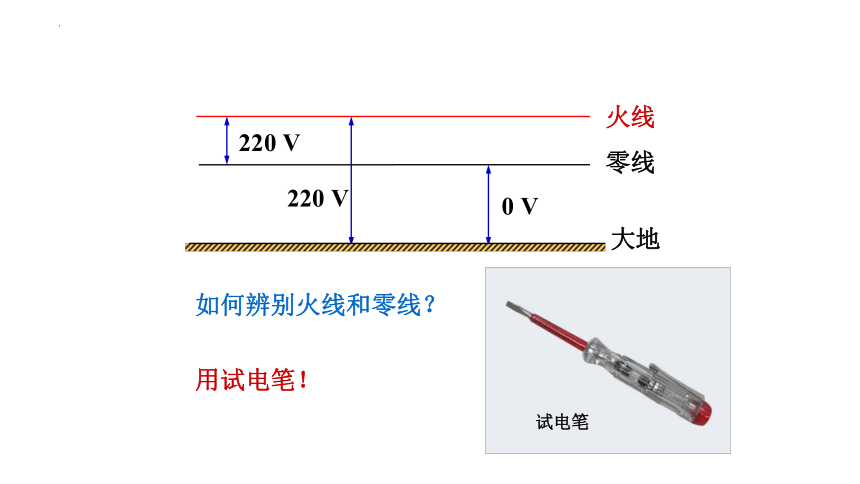

二、火线和零线
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？

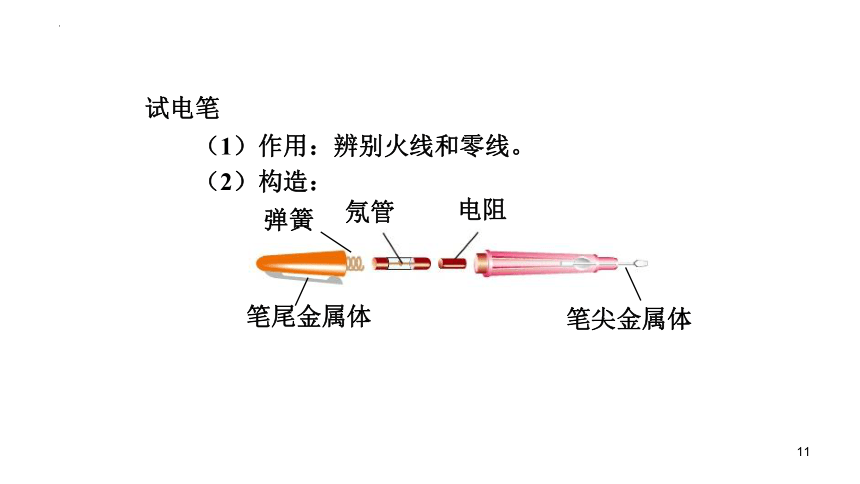

试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
11

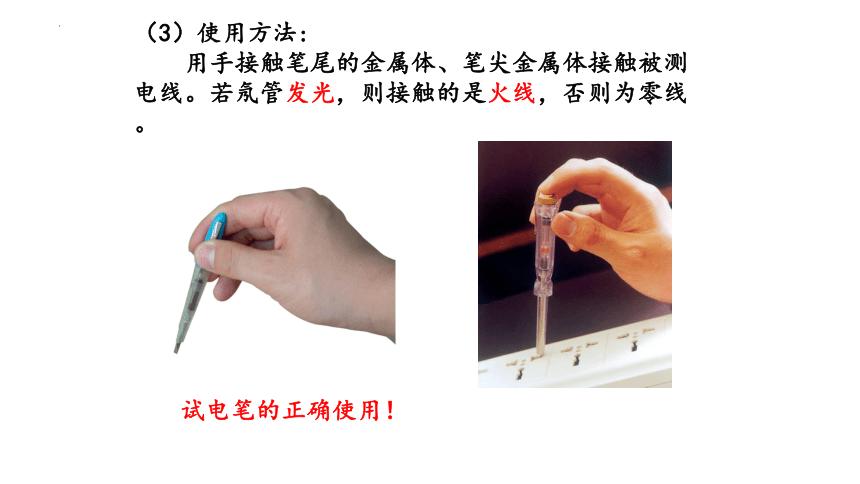

（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电线。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
试电笔的正确使用！
地
笔尖
100万Ω电阻
火线
氖管
人体
试电笔的使用
氖管发光的是火线　但手不接触笔尾金属体时，笔尖金属体即使触到火线，氖管也不会发光　　　　　　
!
错误的使用方法
开关要连接在火线与用电器之间
L
N
②电灯与开关的接线方法
四、三线插头和漏电保护器
①三线插头
根据你的观察与了解，什么样的用电器要用三脚式插头呢？
大功率、金属外壳的用电器
L
N
E
熔断器
同是漏电，为何反差如此大？
当用电器漏电，金属壳上就有220V的电压. 人触及它时，电流就会通过人体进入大地，发生触电事故.若外壳接地，电流就会经接地线进入大地，就不再有电流流经人体.接地线是用电器的安全线。
观察思考
L
N
E
插插头时可以先_________，拔插头时可以后__________。
(填“接地”、“离地”)
接地
离地
三脚插头中，上脚为什么较长？
观察思考
火线
零线
地线
零线
火线
地线
左零右火中接地
三线插座
②插座的连接
零线N
火线L
左零右火
火线
零线
地线
两孔插座
1
典例讲解
1、家庭电路主要由_______ 、_______ 、 _______ 、 _______ 、 _______ 和 _______ 组成的。
2、对于三孔插座，其中两孔分别接火线和零线，插座的另一孔接 _______ 。
电能表
总开关
保险装置
用电器
插座
进户线
地线
家庭电路
1
典例讲解
3、测电笔是辨别 __________的工具，如氖光发光，表明接触的是_______线。笔里的电阻起的作用是________ ，因此它的阻值一定 _______ 。
家庭电路
1
典例讲解
3、测电笔是辨别 _ _________的工具，如氖光发光，表明接触的是_______线。笔里的电阻起的作用是________ ，因此它的阻值一定 _______ 。
火线和零线
火
保护人安全
很大
家庭电路
达标检测
1、家庭电路的室内电路组成顺序是（ ）
A.电能表，总开关，用电器，保险盒
B.总开关，电能表，保险盒，用电器
C.电能表，总开关，保险盒，用电器
D.电能表，保险盒，总开关，用电器
C
达标检测
2、关于照明电路的安装，下列做法错误的是（ ）
A.所有的电灯及其他用电器和插座均并联
B.保险盒应装在总开关的前面
C.各个灯头的控制开关应和灯串联，并联在火线上
D.火线接在灯口内中央金属片上，零线接灯口内螺旋套
B
达标检测
4、家庭电路中的各盏灯应 联，电灯与开关应 联，且开关应控制 线的通断。
并
串
火
达标检测
5、下列说法不正确的是（ ）
A.家庭电路中的用电器都是并联的
B.每个用电器上的开关和用电器都是串联的
C.接在线路上的用电器越多，线路上的电流就会越大
D.为了防止经常烧保险丝，可用铜丝代替
D
达标检测
6、实验室配有一只“220 V1 500 W”的电炉，通过带有保险丝和插座的配电板接入电路中，（如图所示）将配电板的两个元件连好并接入家庭电路中。
学习了本课后，你有哪些收获和感想？
告诉大家好吗？
家庭电路
火线和零线
家庭电路
三线插头和三孔插座
保险丝和空气开关
漏电保护器
组成
