15.2 电流和电路 2022-2023学年人教版物理九年级全一册课件(共25张PPT)

(共25张PPT)
2
电流和电路
人教版九年级全一册第十五章
电与我们的生活息息相关，灯火通明的夜晚点缀了城市的夜景，电视机丰富了我们的业余生活，电冰箱、洗衣机给我们的生活带来了极大的便利……
导入
发电厂
输电网
它们用的电是从哪来的呢？
（1）电是从哪儿来的呢？
（2）为什么一扳开关，电灯就会亮了呢？
（3）什么是电流，它又是如何流动的？
（4）什么是电路？电路是由哪几部分组成的？
一、电流

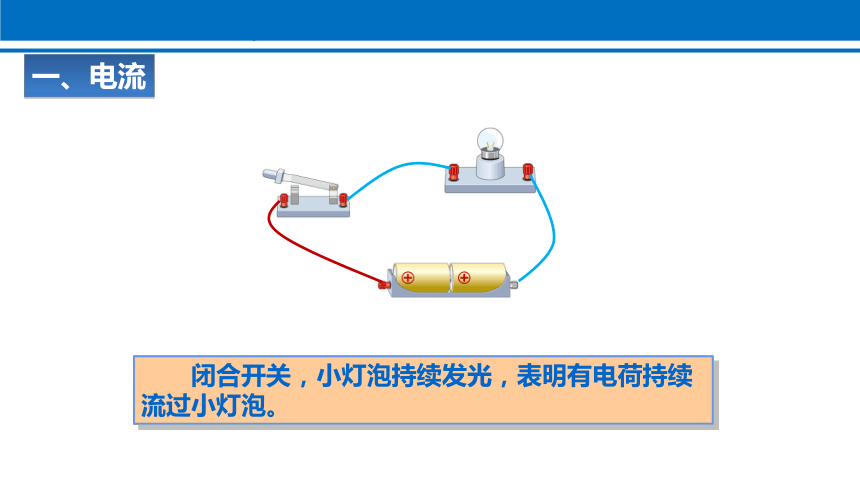

　　闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。

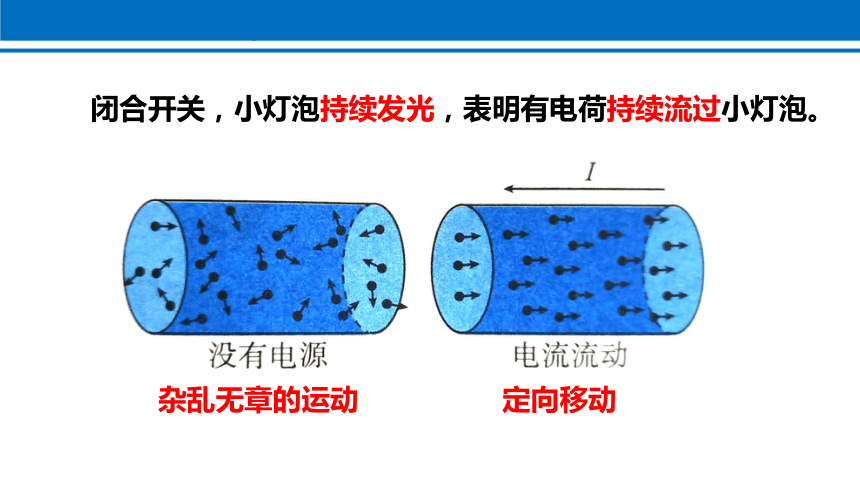

闭合开关，小灯泡持续发光，表明有电荷持续流过小灯泡。
杂乱无章的运动
定向移动

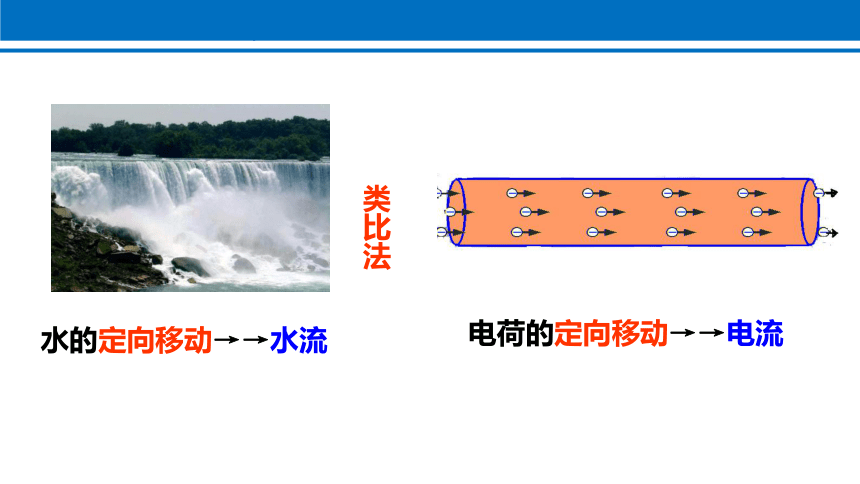

水的定向移动→→水流
类比法
电荷的定向移动→→电流

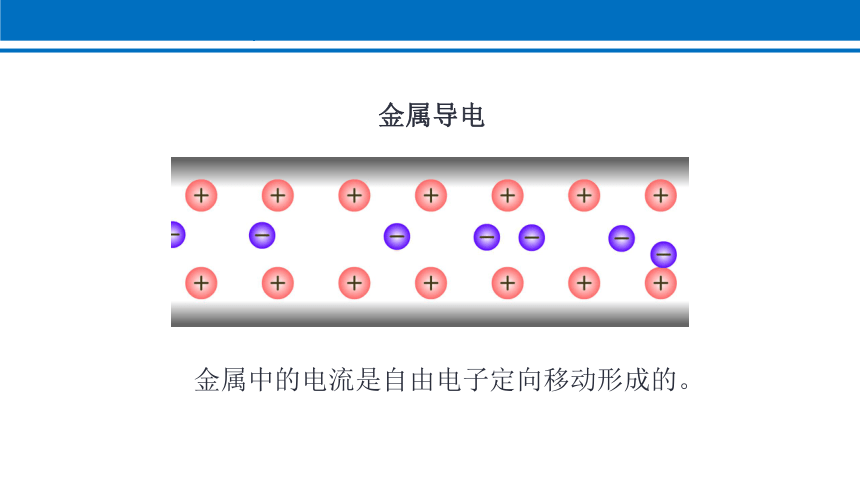

金属中的电流是自由电子定向移动形成的。
金属导电
电池
开关
电极
电极

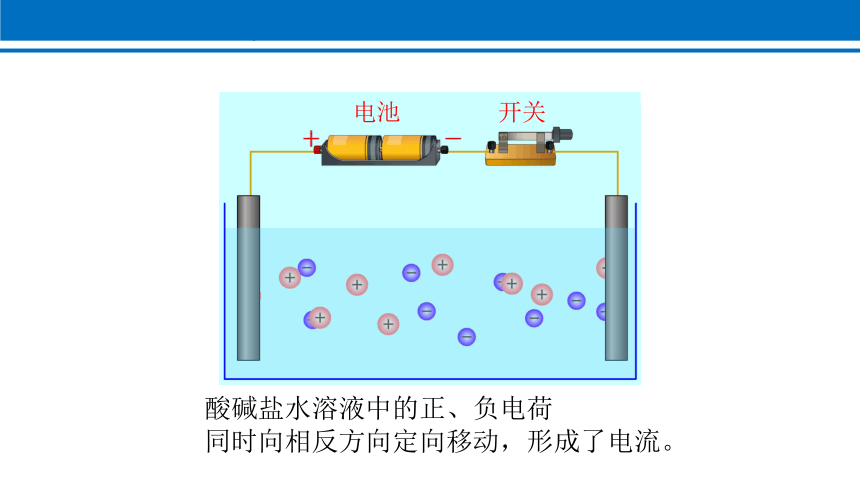

酸碱盐的水溶液
酸碱盐水溶液中的正、负电荷
同时向相反方向定向移动，形成了电流。
电池
开关
定义：电荷的定向移动形成电流。
注意：正、负电荷的定向移动都可以形成电流。
方向：？
一、电流
发光二极管也叫LED，具有单向导电的特点。
开关闭合后
二极管发光
一、电流
利用发光二极管判断电流方向
金属导电
电流方向
自由电子定向移动方向
一、电流
正电荷定向移动方向
负电荷定向移动方向
电流方向
电池
开关
液体导电
一、电流
电流的方向：
规定：正电荷定向移动的方向为电流方向。
负电荷的定向移动方向与电流方向相反。
一、电流
　　（1）自由电子的定向移动与电流方向相反；
　　（2）在电源外部，电流的方向是从电源的正极流向负极。
一、电流
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
电源
导线
用电器
开关
1．电路的组成
二、电路
　　只有电路闭合时，电路中才有电流。
①电源：能够持续向用电器提供电能的装置。
②用电器：利用电能工作的装置(即消耗电能的装置)。
③开关：控制电路的通断。
④导线：连接电路元件并向用电器输送电能.
如:干电池 蓄电池 发电机等
2.电路元件的作用：
各种电池
干电池
锂电池
纽扣电池
蓄电池
太阳能电池
燃料电池
各种电池
电池
手机
遥控器
计算器
手电筒
电子手表
生活中使用电池供电的用电器：
生活中使用电池供电的用电器
电动单车
电动游览车
电动汽车
电风扇
电视机
电灯
电冰箱
各种电器
课
堂
小
结
1
电流
1.电荷的定向移动形成电流。
2.规定：正电荷定向移动的方向为电流方向。
2
电路
3.在电源外部，电流方向从电源正极流向负极。
由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。
谢谢聆听
