第五章 透镜及其应用
第2节 生活中的透镜
1.照相机的构造
镜头
光圈环
调焦环
按钮
闪光灯接口
（凸透镜）
光屏
一、照相机
2.照相机的成像
A
B
A′
B′
u
v
工作原理：照相机的镜头相当于一个凸透镜，胶卷相当于光屏。
成像特点：成倒立缩小实像，物与像异侧。
3.生活中的照相机
数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.

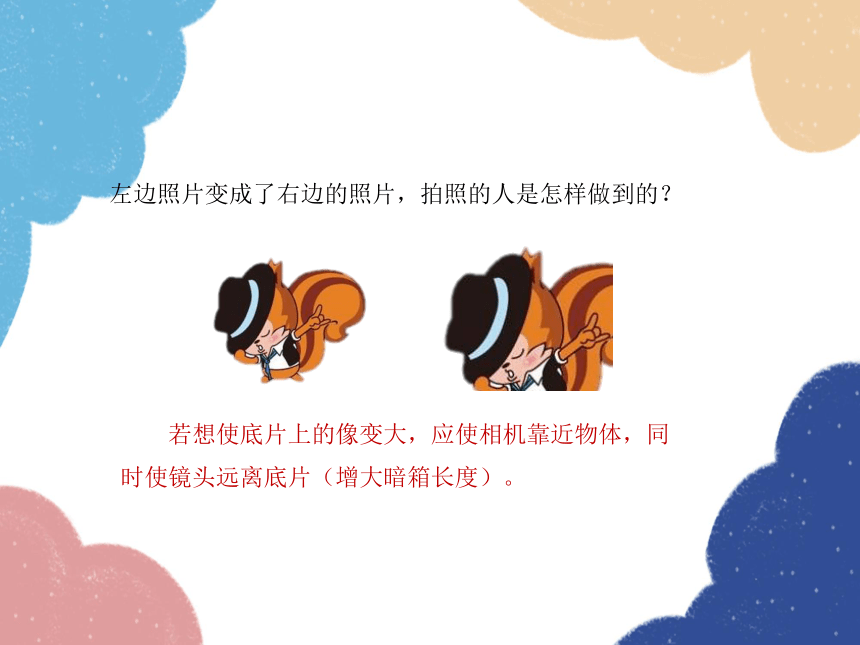

左边照片变成了右边的照片，拍照的人是怎样做到的？
若想使底片上的像变大，应使相机靠近物体，同时使镜头远离底片（增大暗箱长度）。
1.投影仪的构造
投影片
平面镜
镜头
二、投影仪
2.投影仪的成像
平面镜
镜头(凸透镜)
屏幕
像
投影片
工作原理：投影仪的镜头相当于一个凸透镜，屏幕相当于光屏。
成像特点：成倒立放大的实像，物与像异侧。
１．平面镜在这里有什么作用？
改变光的传播路径,使投影片的像出现在投影机前方的屏幕上
投影片要倒放
２．我们在屏幕上要看到正立的
像投影片应该怎么放
3.投影仪的使用
1.放大镜
三、放大镜
放大镜是凸透镜。
2.放大镜的成像
成像特点：成正立放大虚像，物像同侧。
工作原理：当物体在凸透镜的一倍焦距以内时，能观察到放大的像。
3.生活中的放大镜
仪器 镜头类型 像 的 情 况
倒立/正立 放大/缩小 实像/虚像 位置
投影仪
放大镜
照相机
倒立
倒立
正立
放大
放大
缩小
实像
实像
虚像
凸透镜
凸透镜
凸透镜
异侧
同侧
异侧
生活中的透镜
物体和像分别在凸透镜的两侧（物像异侧）
实像能呈现在光屏上
1.实像
是实际光线会聚而形成的,能呈现在光屏上。
小孔成像
照相机的像
投影仪的像
例如：
四、实像和虚像
物体和像分别在凸透镜的同侧（物像同侧）
虚像不能呈现在光屏上
2.虚像
是反射光线或折射光线的反向延长线相交而形成的。
1、照相机：物体离镜头比较远
成缩小、倒立的实像。
2、投影仪：物体离镜头比较近
成放大、倒立的实像。
3、放大镜：物体离镜头很近
成放大、正立的虚像。
4、实像和虚像。
课堂小结
巩固练习
1.下列不是透镜在生活中的应用的是（ ）
A.照相机 B.放大镜 C.投影仪 D.潜望镜
2.物体通过下列光学器件可以成放大的实像的是（ ） A.照相机 B.投影仪 C.放大镜 D.平面镜
D
B
3．清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了______镜的功能，形成了放大的______像，这是由于光的______射现象的结果。
放大
虚
折
4.现在市场上出售的”人参酒”在酒瓶中浸着一支人参,你所看到人参应该是（ ）
A.人参的实物 B.等大的像
C.放大的虚像 D.缩小的实像
C
5. 下列说法正确的是（ ） A.眼睛不能直接看到虚像 B.眼睛不能直接看到实像 C.能用光屏承接的像可能是虚像 D.能用光屏承接的像一定是实像
D
6、放映幻灯片时，想使屏幕上出现放大的“F”字母，那么摆放幻灯片的正确方法是（ ）
F
F
A
B
C
D
B
