(共42张PPT)
第1节 透镜
第五章 透镜及其应用
学 习 目 标
理解凸透镜对光起会聚作用、
凹透镜对光起发散作用。
02
能正确区分凸透镜和凹透镜。
03
理解主光轴、光心、焦点和焦距。
01
面 镜
平面镜
凸面镜
凹面镜
生活中的透镜
近视镜
监控摄像头
透镜是利用光的折射原理制成的光学器件。
凸透镜
凹透镜

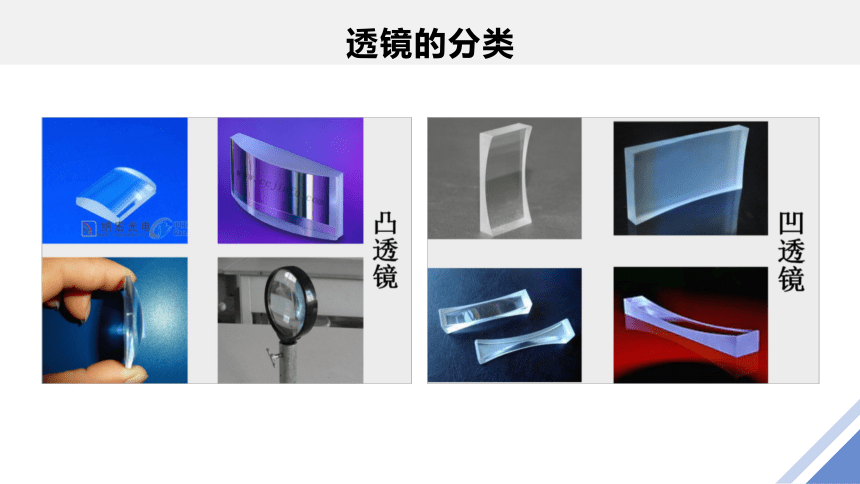

透镜的分类
透镜的分类

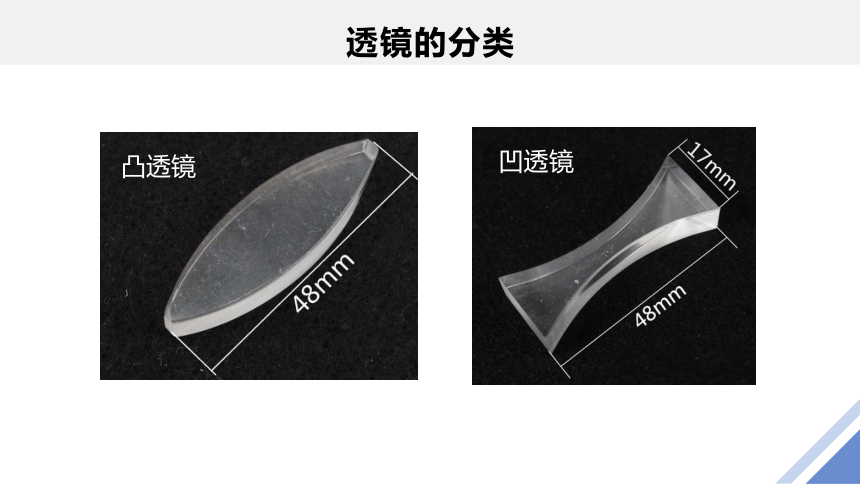

透镜的分类

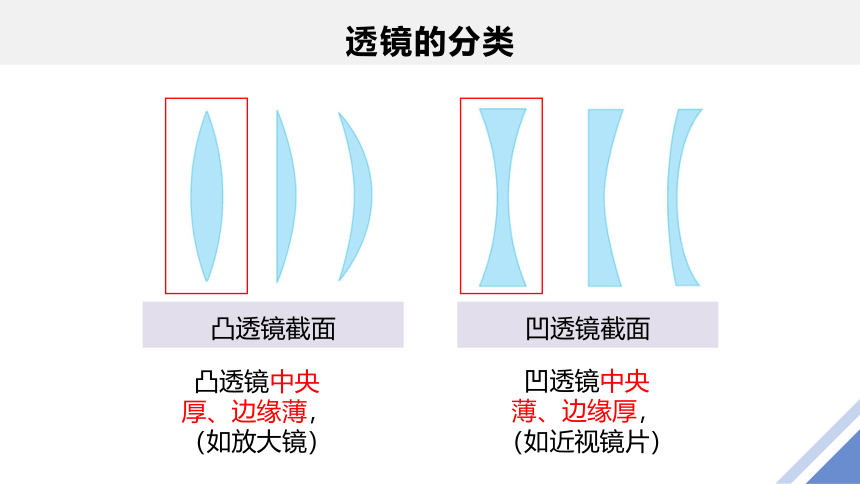

凸透镜截面
凹透镜截面
凸透镜中央
厚、边缘薄,
(如放大镜)
凹透镜中央
薄、边缘厚,
(如近视镜片)

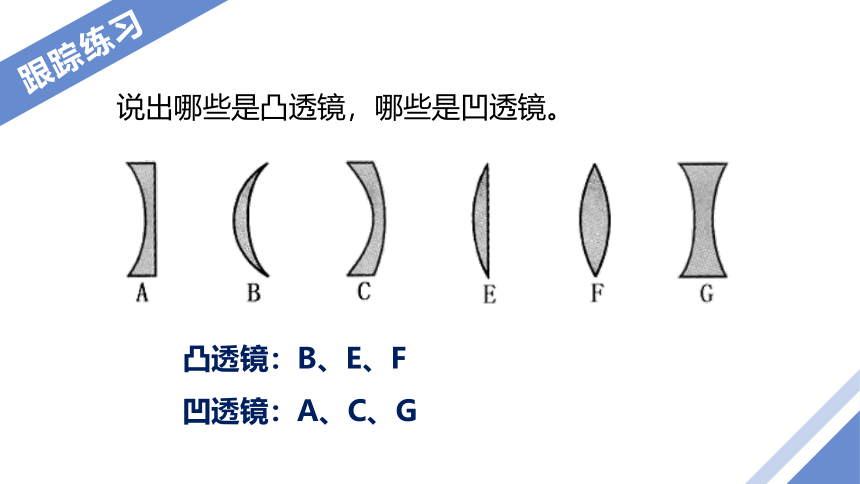

说出哪些是凸透镜,哪些是凹透镜。
凸透镜:B、E、F
凹透镜:A、C、G
跟踪练习
C2
C1
C2
C1

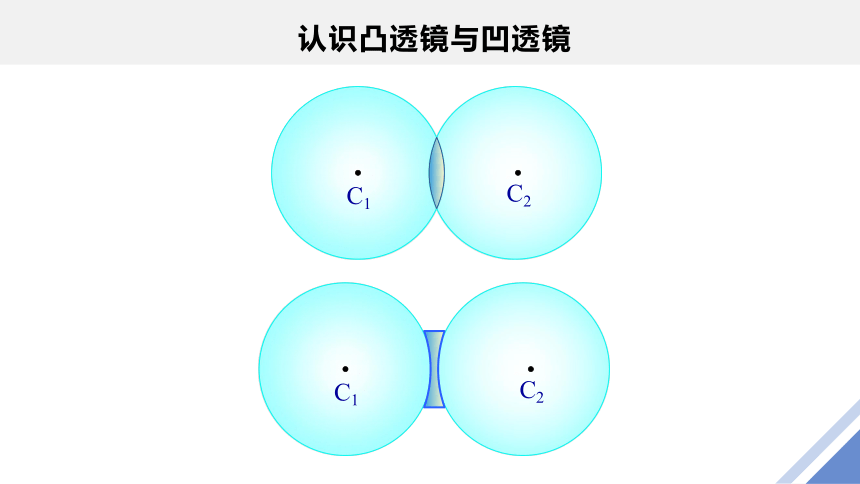

认识凸透镜与凹透镜
1.主光轴:通过两个球面球心的直线。
2.光心:透镜的中心。
主光轴
C2
C1
O
光心

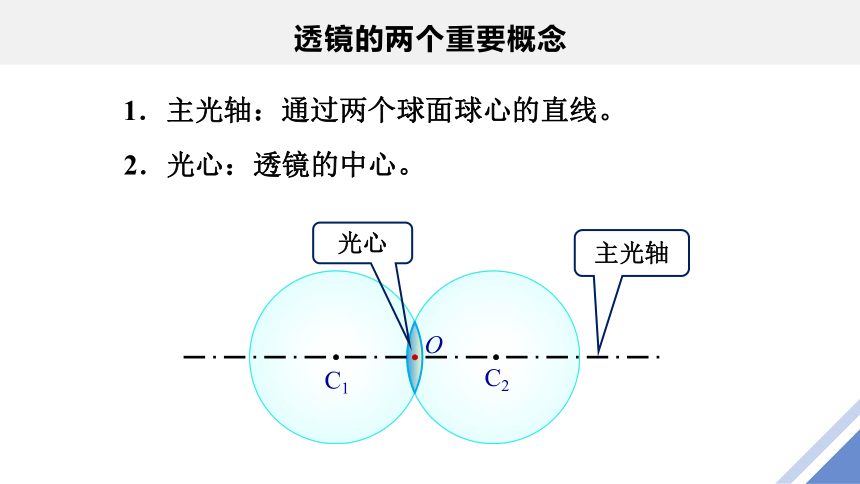

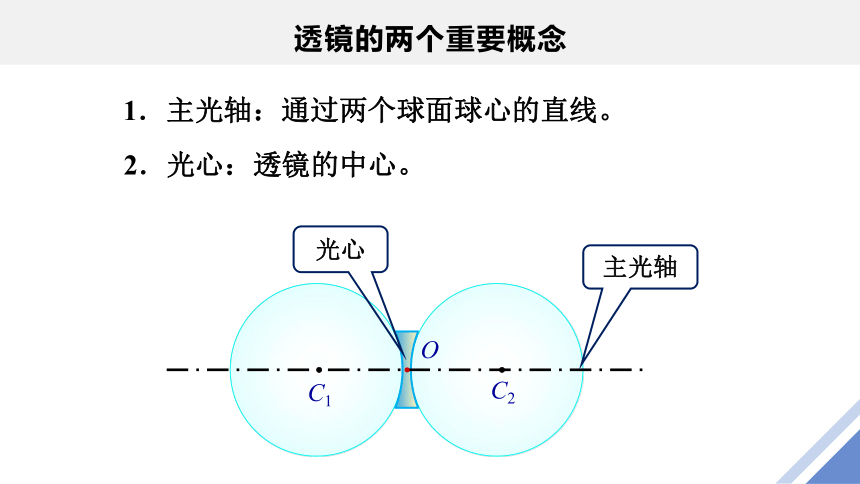

透镜的两个重要概念
C2
C1
O
主光轴
光心
透镜的两个重要概念
1.主光轴:通过两个球面球心的直线。
2.光心:透镜的中心。

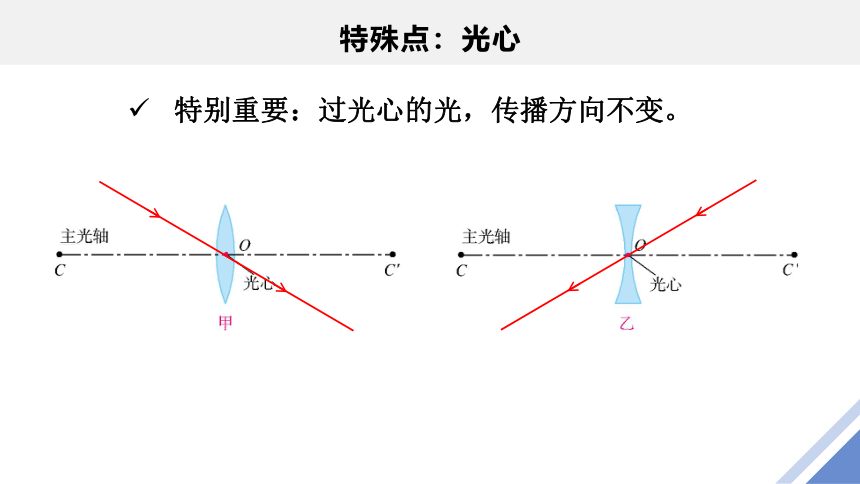

特殊点:光心
特别重要:过光心的光,传播方向不变。
还记得凸面镜和凹面镜对光的作用吗?
凸面镜对光有发散作用
凹面镜对光有会聚作用
透镜对光的作用
透镜对光的作用
透镜对光的作用
猜想:平行于主光轴的光经过透镜后会有什么现象?
透镜对光的作用
透镜对光的作用
结论:
凸透镜对光有会聚作用,凹透镜对光有发散作用
光心O
焦点F
焦距 f
主光轴
F
f
主光轴
O
透镜的相关概念
虚焦点
F
f
F
f
虚焦点
透镜的相关概念
O
O
P92 想想做做
太阳光聚焦法
太阳光聚焦法
测量最小最亮的光斑到透镜光心的距离,即为焦距。
焦点
课本 P91
F
F
1、过光心方向不变;
凸透镜的三条特殊光线
光心O
焦点F
主光轴
F
F
1、过光心方向不变;
2、平行入射,过焦点射出;
3、过焦点入射,平行射出。
凸透镜的三条特殊光线
凸透镜的三条特殊光线
1、过光心方向不变;
2、平行入射,过焦点射出;
3、过焦点入射,平行射出。
F
F
凹透镜的三条特殊光线
1、过光心方向不变;
F
F
F
凹透镜的三条特殊光线
1、过光心方向不变;
2、平行入射,折射光线的反向延长线过焦点;
3、入射光线的延长线过焦点,平行射出。
凹透镜的三条特殊光线
1、过光心方向不变;
2、平行入射,折射光线的反向延长线过焦点;
3、入射光线的延长线过焦点,平行射出。
O
F
主光轴
凸透镜的会聚作用
警示:凸透镜对所有的光都起会聚作用,
但不是任何光经过凸透镜都可以会聚到一点;
F
会聚后的光线不一定相交
正确理解凸透镜的会聚作用
凹透镜的发散作用
警示:凹透镜对所有的光都起发散作用,
但有些光经过凹透镜也能聚于一点;
F
F
F
发散后的光线不一定散开
正确理解凹透镜的发散作用
课本 P93
正确理解 会聚 与 发散
10.如图所示,两条光线会聚于b 点。若在虚线框内放甲透镜后,光会聚于c 点;若在虚线框内放乙透镜后,光会聚于a 点。则甲透镜是________透镜,乙透镜是________透镜。
(均选填“凸”或“凹”)


练习
【变式题】如图所示为两束光线分别射向甲、乙两透镜后光的传播路径,由图可知甲透镜应是________透镜,乙透镜应是________透镜。(均选填“凹”或“凸”)


练习
凸透镜越凸,焦距越小,对光的会聚作用越强;
课本 P93
1.通过两个球面球心的直线叫做透镜的 。
2.主光轴上有个特殊的点,通过它的光传播方向不改变,这个点叫做透镜的 。
3.平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点,这个点叫 ,用字母 表示。
4.焦点到光心的距离叫 ,用字母 表示。
小 结
透镜的四个名词
主光轴
光心
焦点
F
焦距
f
如图所示,O点为凸透镜的________,
F 点为凸透镜的________,
OF 为凸透镜的________。
跟踪练习
光心
焦点
焦距
如图是一束光线通过两个透镜前后的传播方向,请在长方框中填上适当类型的透镜。

跟踪练习
