5
串、并联电路中电流的规律
人教版九年级全一册第十五章
S
L
A
S
L
A
①
②

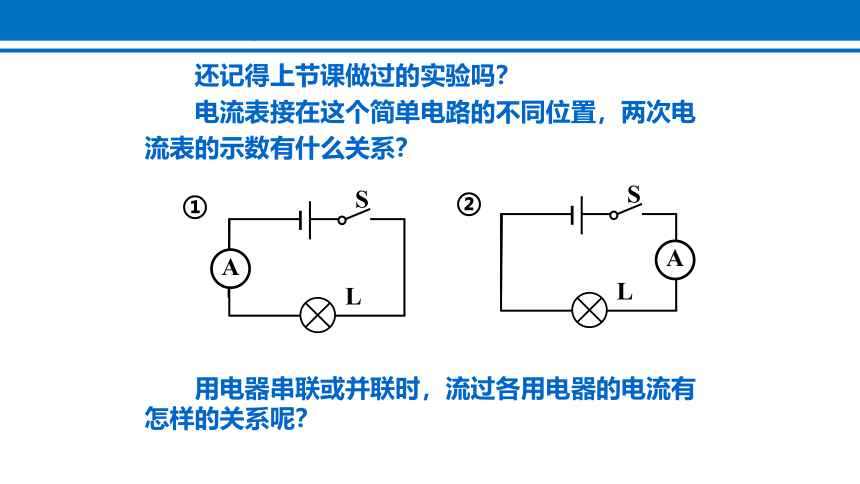

　　还记得上节课做过的实验吗？
　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？
　　用电器串联或并联时，流过各用电器的电流有怎样的关系呢？

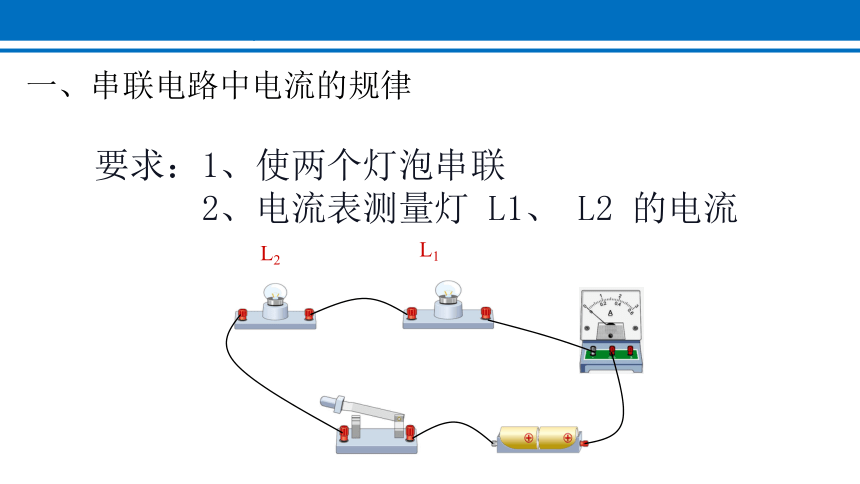

要求：1、使两个灯泡串联
2、电流表测量灯 L1、 L2 的电流
L1
L2
一、串联电路中电流的规律

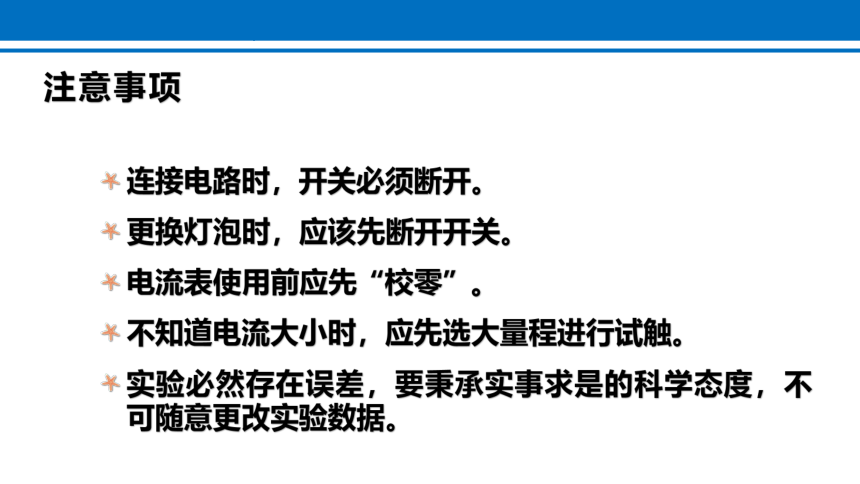

注意事项
连接电路时，开关必须断开。
更换灯泡时，应该先断开开关。
电流表使用前应先“校零”。
不知道电流大小时，应先选大量程进行试触。
实验必然存在误差，要秉承实事求是的科学态度，不可随意更改实验数据。
A
C
B
L1
L2
A
A
C
B
L1
L2
A
A
C
B
L1
L2
A

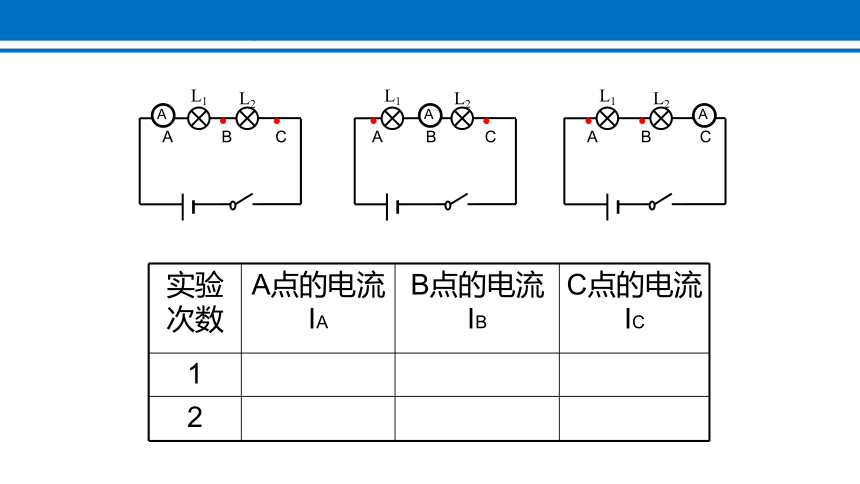

实验次数 A点的电流IA B点的电流IB C点的电流IC
1
2

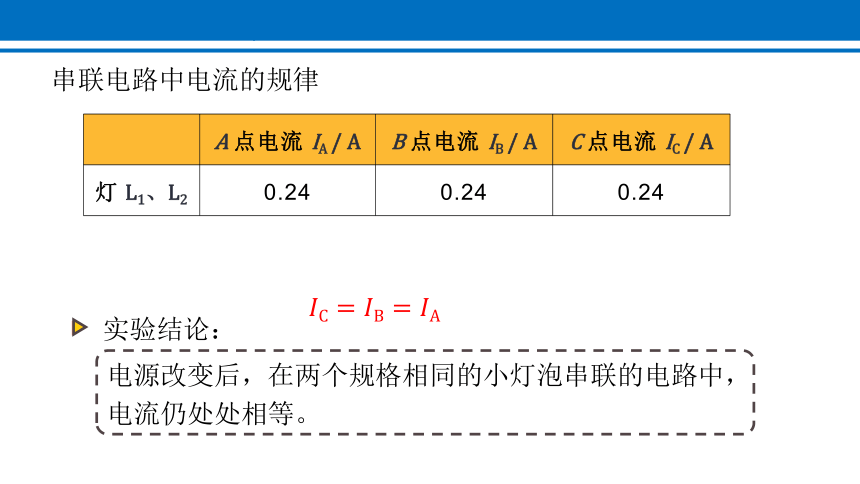

串联电路中电流的规律
A 点电流 IA / A B 点电流 IB / A C 点电流 IC / A
灯 L1、L2 0.24 0.24 0.24
电源改变后，在两个规格相同的小灯泡串联的电路中，电流仍处处相等。
实验结论：

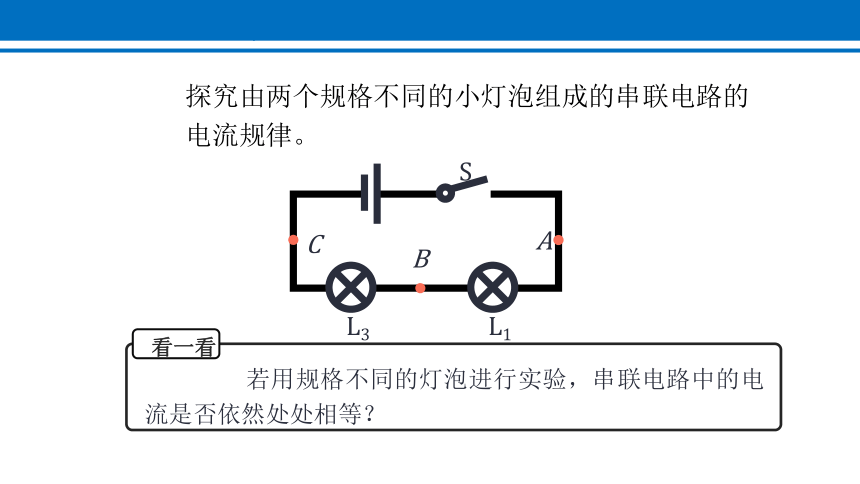

探究由两个规格不同的小灯泡组成的串联电路的电流规律。
S
L3
A
B
C
L1
若用规格不同的灯泡进行实验，串联电路中的电流是否依然处处相等？
看一看

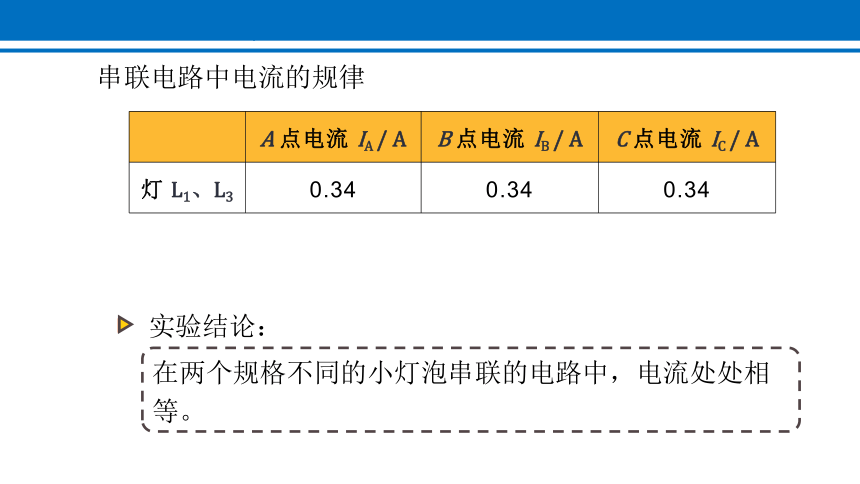

串联电路中电流的规律
A 点电流 IA / A B 点电流 IB / A C 点电流 IC / A
灯 L1、L3 0.34 0.34 0.34
在两个规格不同的小灯泡串联的电路中，电流处处相等。
实验结论：

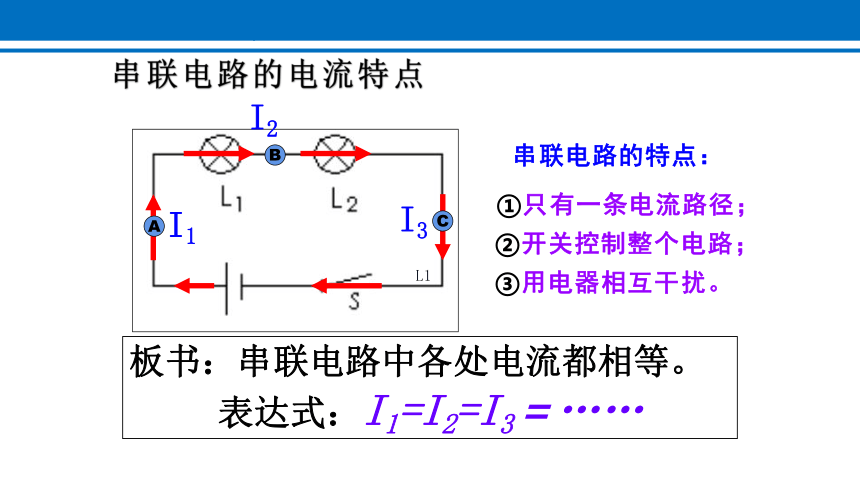

串联电路的电流特点
板书：串联电路中各处电流都相等。
表达式：I1=I2=I3＝……
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
I1
I2
I3
L1
在并联电路中，电流有什么规律？
二、并联电路中电流的规律
S
L1
L2
要求：1、使两个灯泡并联
2、电流表测量灯 L1、L2 的电流
L1
L2
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
并联电路的特点
并联电路中干路的电流与各支路的电流又有什么样的关系呢
A
B
C
I
I1
I2
S
L1
L2
A
B
C
并联电路中电流的规律
流过干路和两条支路的电流相等吗？
思考
S
L1
L2
A
B
C
实验：
探究由两个规格相同的小灯泡组成的并联电路的电流规律。
干路电流 IA / A L1 支路电流 IB / A L2 支路电流 IC / A
灯 L1、L2 0.56 0.28 0.28
两条支路中，任何一条支路电流都小于干路电流 。
实验结论：
1
两条支路电流相等。
2
干路电流等于支路电流之和 。
3
探究由两个规格相同的小灯泡组成的并联电路的电流规律。
实验：
S
L1
L2
A
B
C
改变电源，刚才得到的结论还成立吗？
干路电流 IA / A L1 支路电流 IB / A L2 支路电流 IC / A
灯 L1、L2 0.44 0.22 0.22
两条支路中，任何一条支路电流都小于干路电流 。
实验结论：
1
两条支路电流相等。
2
干路电流等于支路电流之和。
3
并联电路中的电流规律：
并联电路干路中的电流等于各支路中电流之和。
串、并联电路中的电流规律
串联电路 并联电路
文字 电流处处相等 干路电流等于各支路电流之和
表达式
课
堂
小
结
1、如图所示，串联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
2、如图所示，并联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
= +
a
b
c
当堂演练 达成目标
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
