5
串、并联电路中电流的规律
人教版九年级全一册第十五章
导入
2
S
L
A
S
L
A
①
②
　　今天,我们将用多个电器串联或并联，并且探讨一下流过各用电器的电流有什么规律。
　　　电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？

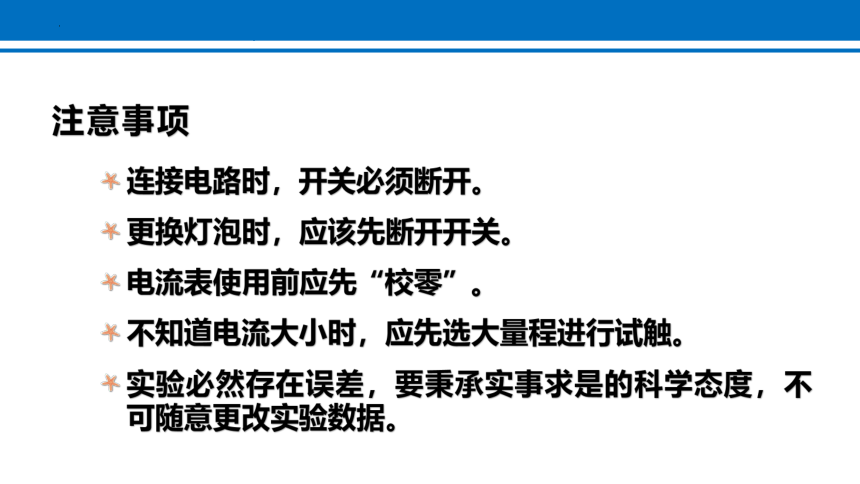

注意事项
连接电路时，开关必须断开。
更换灯泡时，应该先断开开关。
电流表使用前应先“校零”。
不知道电流大小时，应先选大量程进行试触。
实验必然存在误差，要秉承实事求是的科学态度，不可随意更改实验数据。

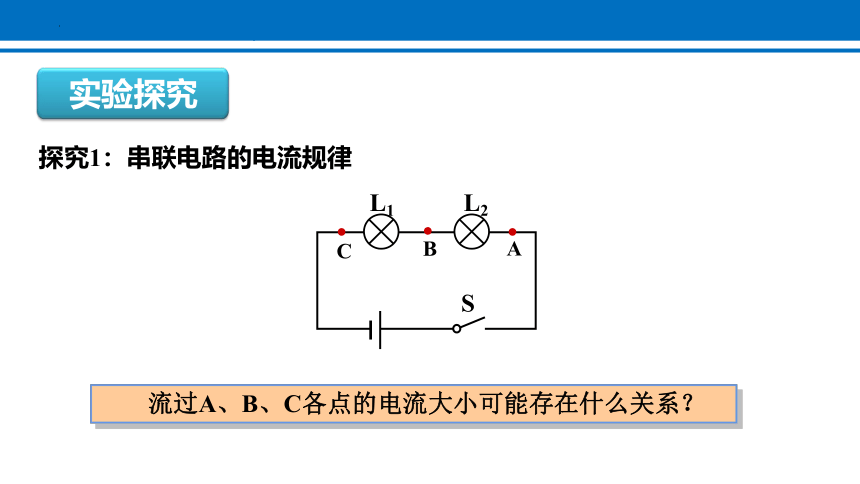

探究1：串联电路的电流规律
S
L2
C
B
A
L1
实验探究
　　流过A、B、C各点的电流大小可能存在什么关系？

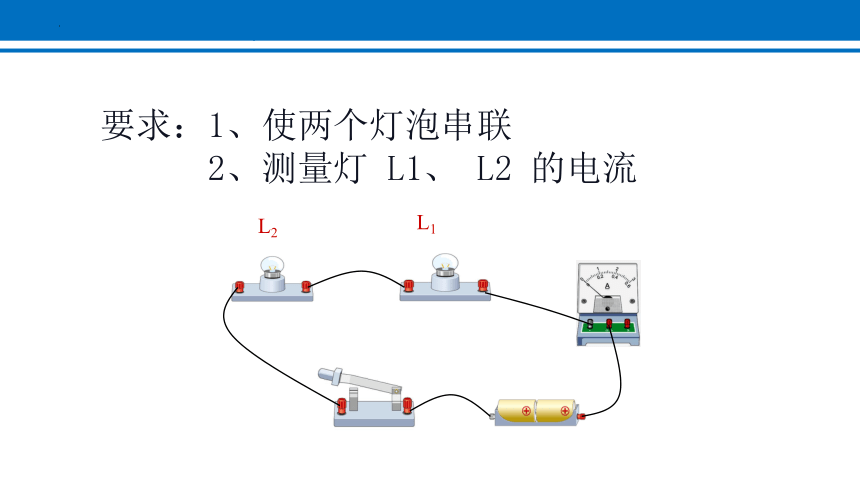

要求：1、使两个灯泡串联
2、测量灯 L1、 L2 的电流
L1
L2
A
C
B
L1
L2
A
A
C
B
L1
L2
A
A
C
B
L1
L2
A

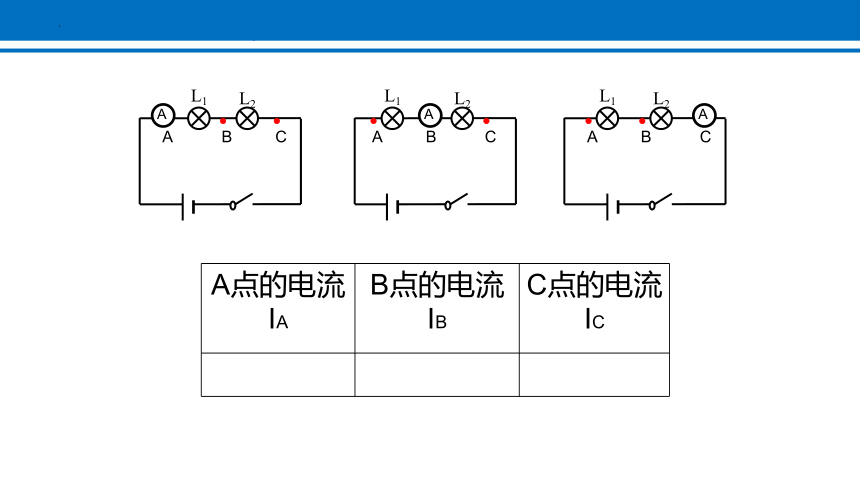

A点的电流IA B点的电流IB C点的电流IC
串联电路的电流特点
A
B
C
串联电路的特点：
①只有一条电流路径；②开关控制整个电路；③用电器相互干扰。
I1
I2
I3
L1
实验结论：
　　串联电路中，电流处处相等。
IA = IB = IC
A点电流IA/A B点电流IB/A C点电流IC/A
0.24 0.24 0.24
实验数据
S
L2
C
B
A
L1
S
L2
C
B
A
L1
类比
B、C处的水是由A处流过来的。水管中的水不可能消失，也不可能无故增加，所以相同时间内通过A处横截面与B、C处横截面的水量是相同的。
L1
L2
L1
B
C
　　流过A、B、C各点的电流大小可能存在什么关系？
探究2：并联电路的电流规律
A
S
L1
L2
A
B
C
并联电路中电流的规律
流过干路和两条支路的电流相等吗？
思考
要求：1、使两个灯泡并联
2、测量灯 L1、L2 的电流
L1
L2
并联电路的特点：电流有两条以上路径，电流出现分与合；各支路用电器独立工作、互不影响；干路开关控制整个电路，支路开关控制所在的支路。
并联电路的特点
并联电路中干路的电流与各支路的电流又有什么样的关系呢
A
B
C
I
I1
I2
实验结论：
　　并联电路中，干路电流等于各支路电流之和。
IA = IB + IC
A点电流IA/A B点电流IB/A C点电流IC/A
0.46 0.24 0.22
实验数据
L1
L2
L1
B
C
A
L1
L2
L1
B
C
A
S
S
分流点
汇合点
B、C两处的水是从A处分流出来的，所以相同时间内通过A处横截面的水量。与通过B、C两处横截面的水量的总和相同。
类比
串联电路 并联电路
电流规律
表达式
电流处处相等
干路电流等于各支路电流之和
I＝I1＝I2
I＝I1＋I2
小结
1、如图所示，串联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
2、如图所示，并联电路中，把电流表分别连接在a、b、c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
= +
a
b
c
当堂演练 达成目标
3.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
