朗 读
第十九章 生活用电
第3节 安全用电

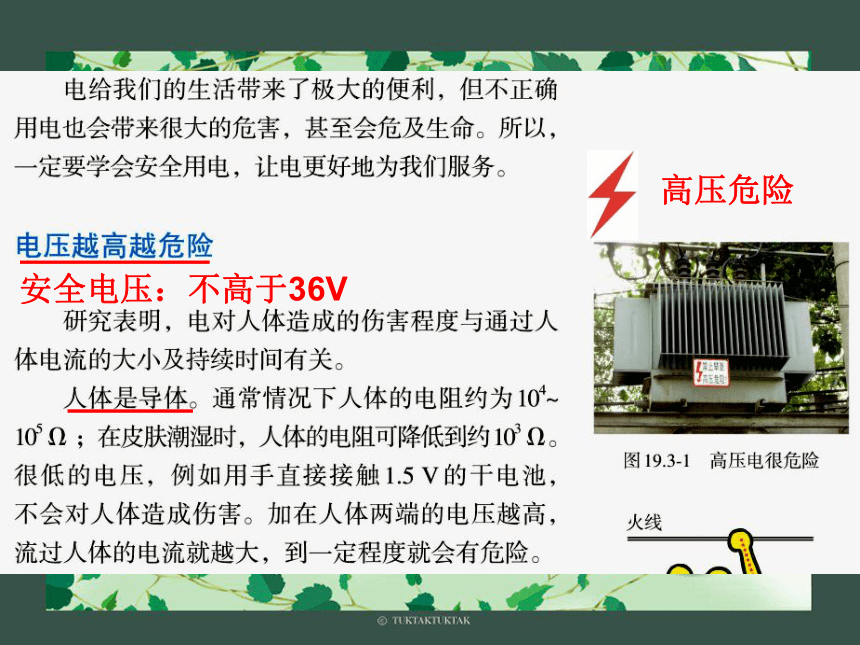

高压危险
安全电压：不高于36V

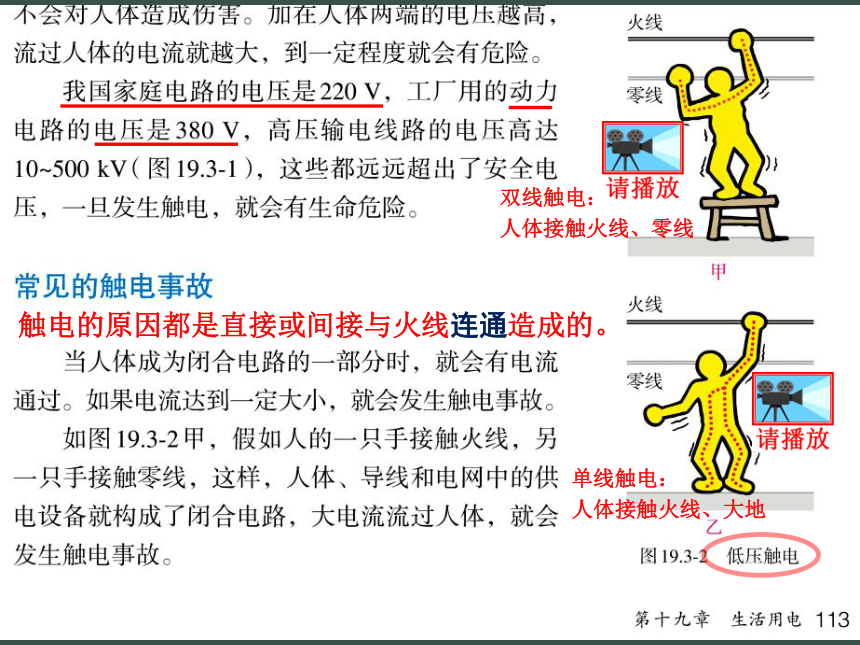

单线触电：
人体接触火线、大地
双线触电：
人体接触火线、零线
触电的原因都是直接或间接与火线连通造成的。

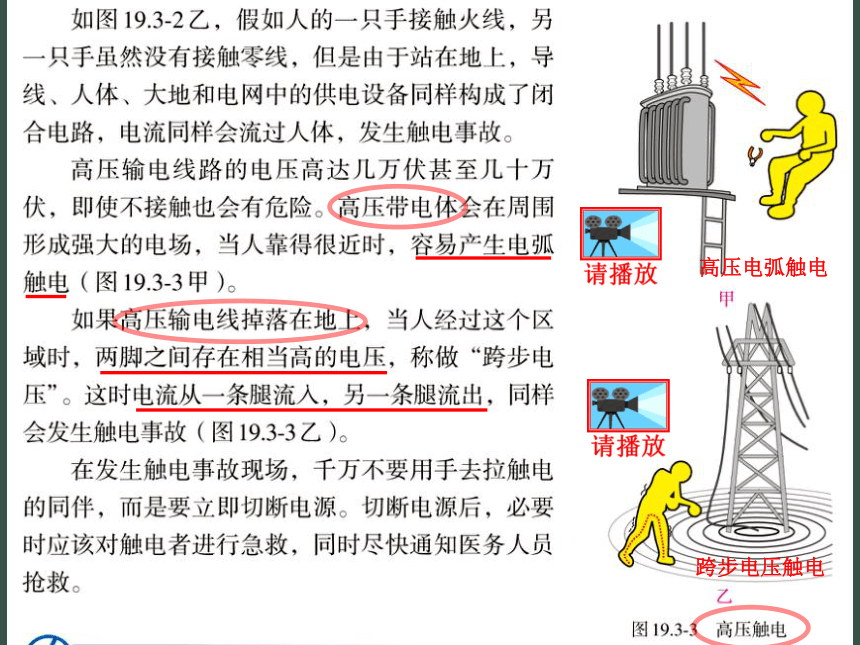

高压电弧触电

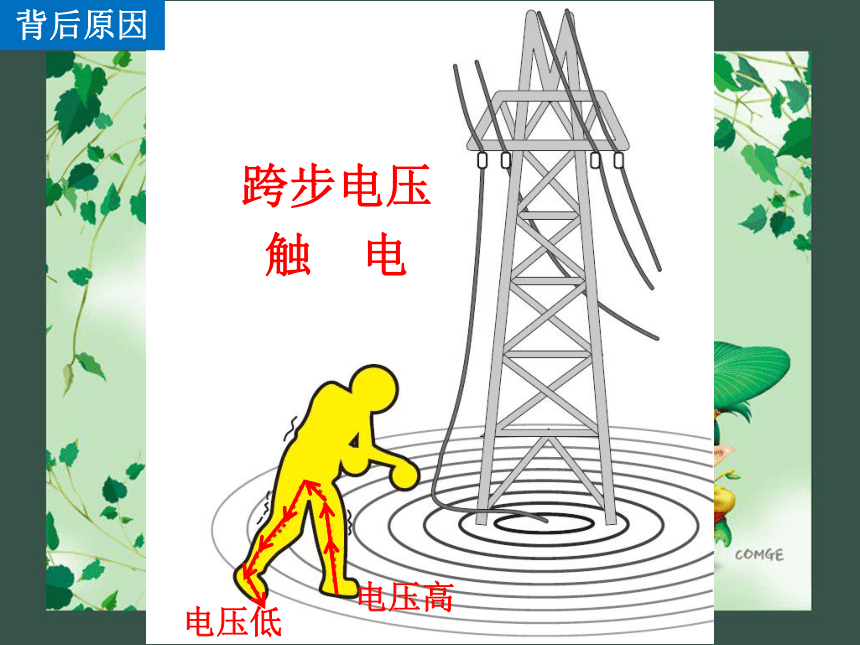

跨步电压触电
跨步电压
触 电
电压高
电压低
背后原因
背后原因

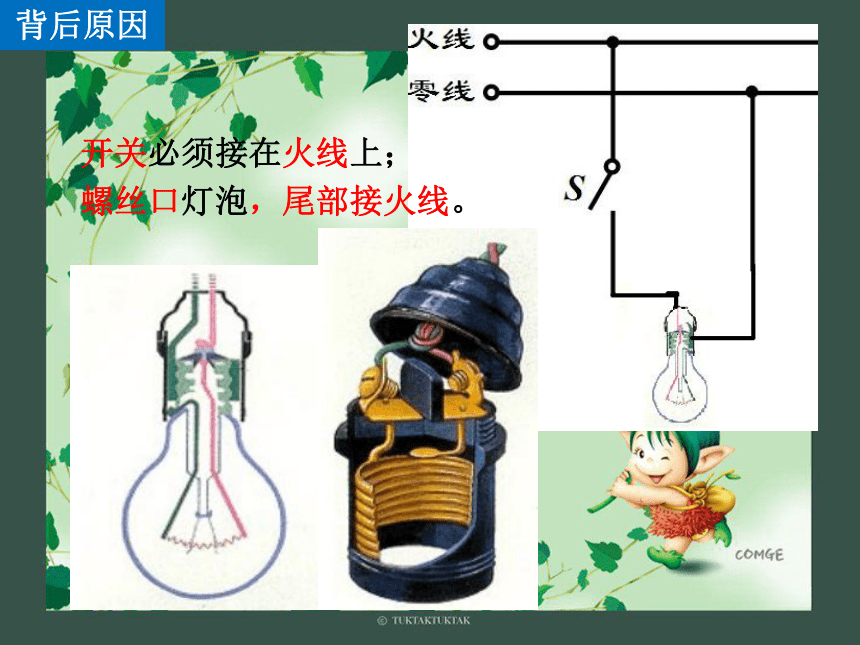

开关必须接在火线上；
螺丝口灯泡，尾部接火线。
雷电是尖端放电
背后原因
高压输电铁塔上的防雷导线
3．急救措施

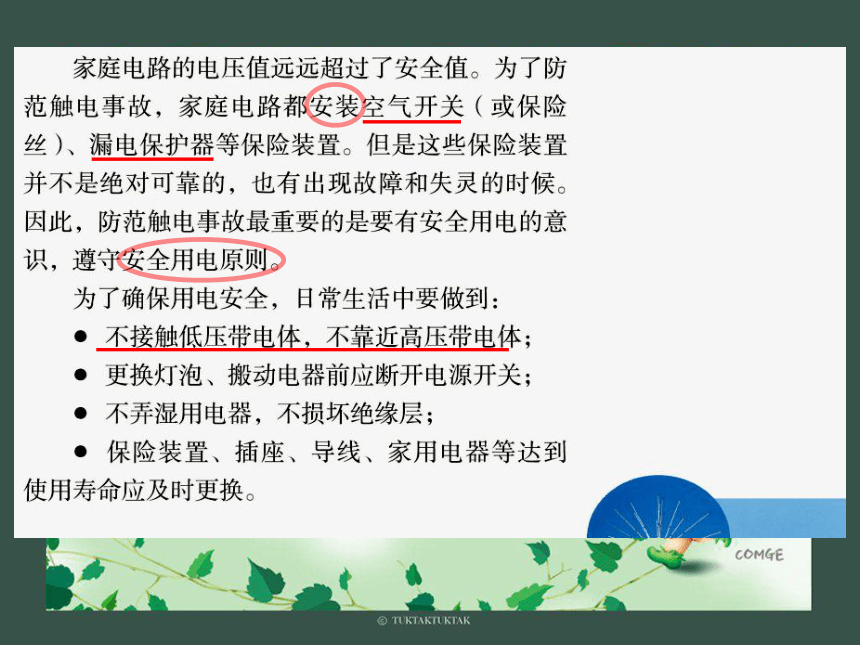

2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电

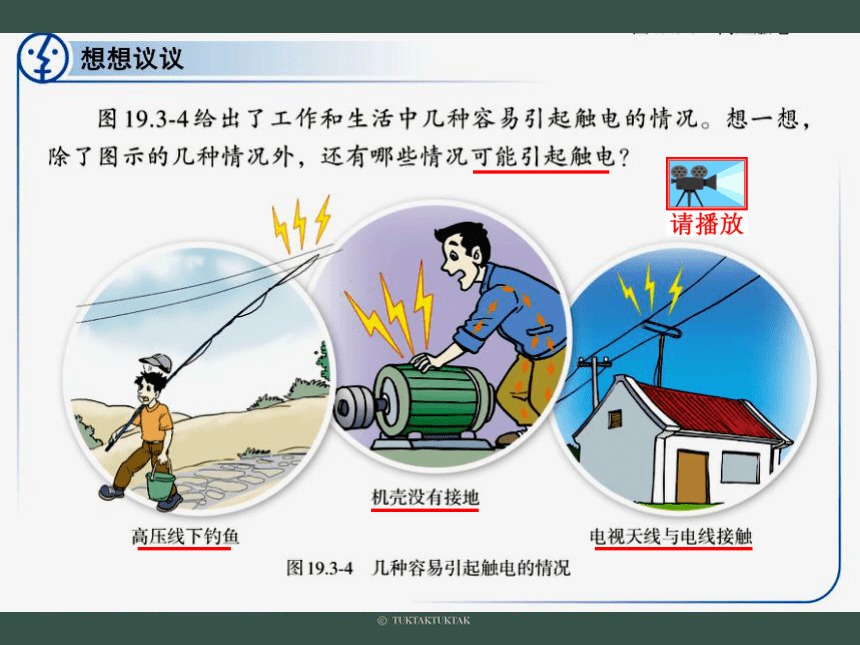

不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
小 结
1、因为开关接在火线和灯泡之间，除了控制灯泡的亮熄外，在开关断开后，后续电路不会与火线连通而有触电的危险。
2、答:（1）不接触低压带电体，不靠近高压带电体，如不触摸工作中的用电器，不在高压线下放风筝等。（2）更换灯泡、搬动用电器前应断开电源开关。（2）不弄湿用电器，不损坏绝缘层，如不在电线上晾衣服，不用湿手扳开关，不用湿布擦工作中的用电器，电线不能放于地板上等。（4）保险装置、插座、导线、家用电器达到使用寿命应及时更换，有金属外壳的家用电器外壳一定要接地。
解：由I= 得
U
R
R= =6 W
3.0V
0.5A
∴ 导线的总长 L= =30 km
6 W
0.2W/km
∴ 短路的位置距离甲地
S= L= ×30km =15km
1
2
1
2
巩固练习
A．可以在电线上晾湿衣服
B．使用试电笔时，手指千万不能碰到笔尖
C．发生雷电时，不能在高大的建筑物下躲避
D．家用电器或电线着火时，应该迅速用水来灭火
【选择】下列有关“安全用电”的说法正确的是（ ）
BC
巩固练习
【选择】下列几种情况，符合安全用电原则的是 （ ）
C
巩固练习
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
【选择】对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（　　）
ABC
巩固练习
A．可以在低压导线上晾晒衣服
B．发生电火灾时，要迅速给着火的物体泼冷水
C．为了使用方便，将三脚插头改成两脚插头使用
D．煤气泄漏后不要开灯，防止开关闭合时产生电火花引起火灾
【选择】下列符合安全用电要求的是( )
D
巩固练习
A．发现有人触电，应当先救人后断电
B．使用试电笔时，不能用手接触到笔尾的金属体
C．三孔插座接地线要保证良好接地
D．保险丝熔断后，更换上新的保险丝就可以恢复供电
【选择】电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是（ ）
C
巩固练习
【填空】家庭电路中，电能表是用来测量电路消耗 的仪表，空气开关是在电路超负荷运行或发生 （选填“短路”或“断路”）故障时起保护作用的装置。
电能
短路
巩固练习
A．使插头的造型更美观
B．插入插座中可更稳固
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
【选择】洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（ ）
D
