电 阻
人教版九年级全一册第十六章
电流在导线中会不会受到阻碍呢？
- +
课堂导入
为什么导线要用铝或铜做材料？铁也是导体，为什么不用既多又便宜的铁做呢？
铜质导线
铝质导线
生活中常见的导线多是铜芯或者铝芯
+
+
+
+
+
+
+
+
+
+
+
+
原来，导体能够通过电流，但同时对电流又有阻碍作用。以金属导体为例，金属导体中定向移动的电子跟金属正离子频繁碰撞而形成对电流的阻碍作用，在物理学中用“电阻”这个物理量来表示导体对电流阻碍作用的大小。
二、电阻
欧姆，简称欧，符号为 “Ω”
【电阻】
【单位】
常用单位：
kΩ(千欧)， MΩ(兆欧)
1 kΩ=103Ω
1 MΩ=106Ω
表示导体对电流的阻碍作用
用字母R表示
二、电阻

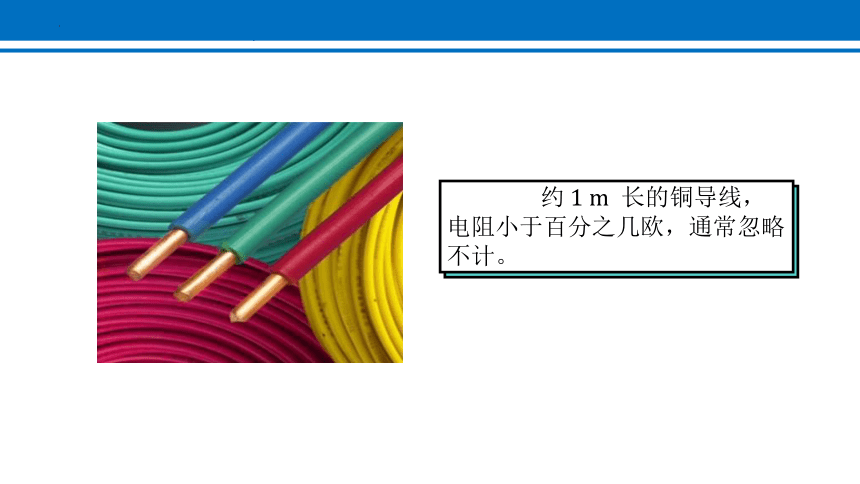

约 长的铜导线，电阻小于百分之几欧，通常忽略不计。
小灯泡
普通照明灯泡
几欧至十几欧
几百欧至上千欧
常见用电器正常工作时的电阻阻值
常见用电器 电阻 R/Ω
白炽电灯（15W） 3227
白炽电灯（60W） 807
电熨斗（600W） 80.7
电烤箱（900W） 54
电炉（1000W） 48.4
提出问题：影响电阻大小的因素有哪些？
猜想假设：
电阻可能与导体的材料、长度、粗细、等有关。
研究方法：
控制变量法
转换法
设计实验：
电路图
二、影响电阻大小的因素
1.探究电阻与导体材料的关系
选用长度相同、横截面积相同的铜丝和镍铬合金丝，分别接入电路中，观察电流表示数。比较流过铜丝和镍铬合金丝电流的大小，并记录表一中。
实验过程：
材 料 长度 （m） 横截面积（mm2） 电压 电流 电阻
铜 丝 相同 相同 相同 大 小
镍铬合金 相同 相同 相同 较小 较大
电阻的大小与导体的材料有关
实验现象：镍铬合金丝中电流较小，铜丝中电流很大
结论：
实验记录
2.探究电阻与导体长度的关系
材 料 长度 （m） 横截面积（mm2） 电压 电流 电阻
镍铬合金 0.5 相同 相同 较大 较小
镍铬合金 1 相同 相同 较小 较大
实验现象：长的镍铬合金丝中电流较小。
实验结论：材料、横截面积相同，导体越长，电阻越大.
实验记录
3.探究电阻与导体横截面积的关系
材 料 长度 （m） 横截面积 （mm2） 电压 电流 电阻
镍铬合金 相同 S 相同 较小 较大
镍铬合金 相同 2S 相同 较大 较小
实验现象：较细的镍铬合金丝中电流较小
实验结论：材料、长度相同，导体的横截面积越大，电阻越小.
实验记录
越长 电阻越大
越短 电阻越小
横截面积
越大 电阻越小
越小 电阻越大
材料 ： 不同物体导电能力不同
长度
导体的电阻决定于它本身的材料、长度、横截面积和温度，与其它因素无关。所以说，电阻是导体本身的一种性质。
硅
银
不同材料的导电性能排序：
导电性能
绝缘能力
铜
铝
铁
炭 笔
酸 溶 液
碱 溶 液
盐 水
地 表
湿 木
锗
汽 油
干 纸
干 布
玻 璃
橡 胶
陶 瓷
导电性能介于导体和绝缘体之间，称为半导体。
半导体的应用：
二极管
三极管
集成电路
小结
小试牛刀
1、三根由同种材料制成的粗细相同的导体，ＲA=5 、ＲB=10 、ＲＣ=15 ，其中最长的是（　　）　　
A.A导体 B.B导体
C.C导体 D.一样长
Ｃ
2、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（ ）
A、变大 B、变小
C、不变 D、无法确定
3、关于电阻以下说法正确的是（ ）
A、长的导线比短的导线电阻大
B、粗的导线比细的导线电阻小
C、铜导线比铁导线电阻小
D、以上讲法均不准确
A
D
