18.1 电能 电功 课件 2022-2023学年人教版物理九年级全一册(共20张PPT)

(共20张PPT)
1
电能 电功
人教版九年级全一册第十八章
火
风
光
水
核
地热

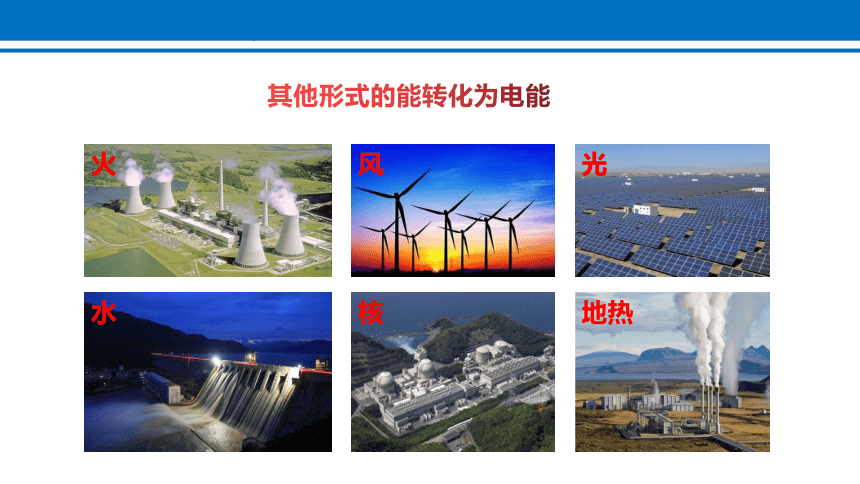

其他形式的能转化为电能
电能转化为其他形式的能
　　2．电能的单位：
　　能量的国际单位：
　　生活中的电能单位：
　　1 度=1 kW·h
　　　　　　

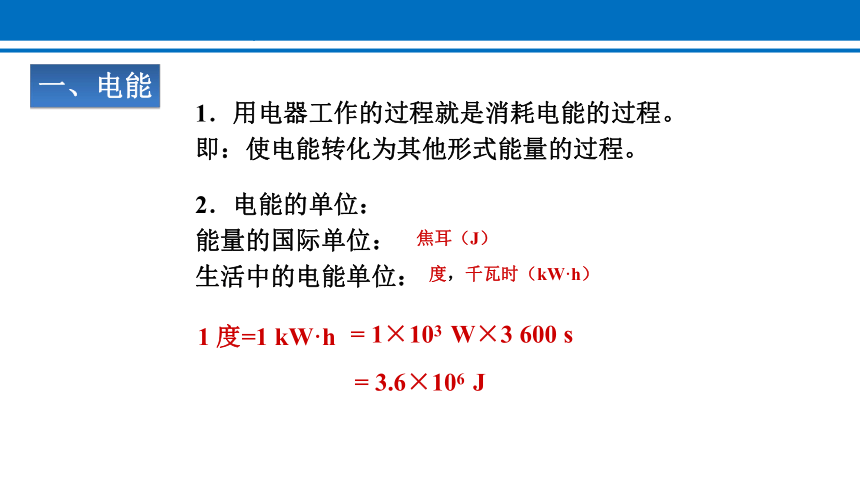

　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
一、电能
焦耳（J）
度，千瓦时（kW·h）
= 1×103 W×3 600 s
= 3.6×106 J
电能
风能
化学能
太阳能
核能
水能

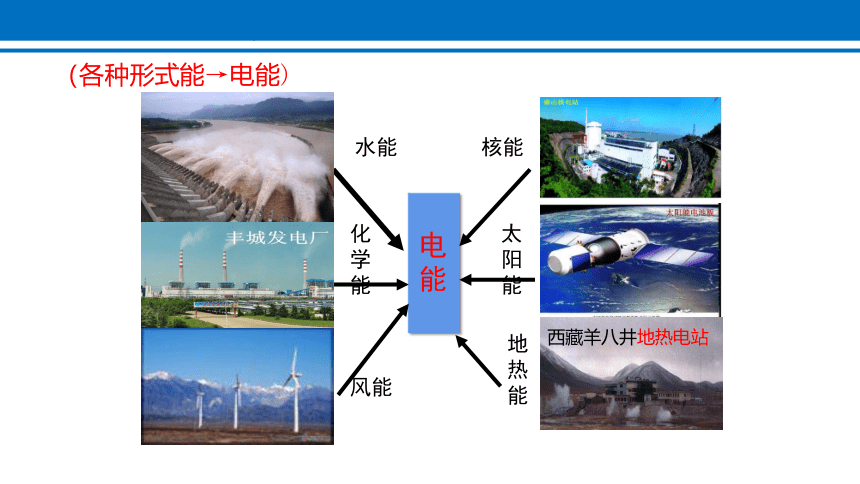

（各种形式能→电能)
西藏羊八井地热电站
地热能
电灯——热和光
电风扇——动能
电视机——光能、声能
洗衣机——动能
电炉——热能
空调——冷热变化
电脑——光能、声能
电冰箱——冷热变化
电能

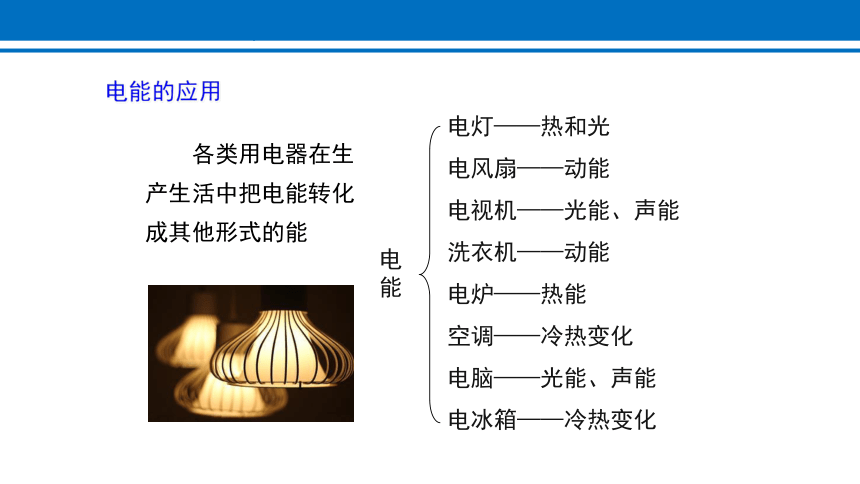

各类用电器在生产生活中把电能转化成其他形式的能
电能的应用
电风扇
电能转化成内能

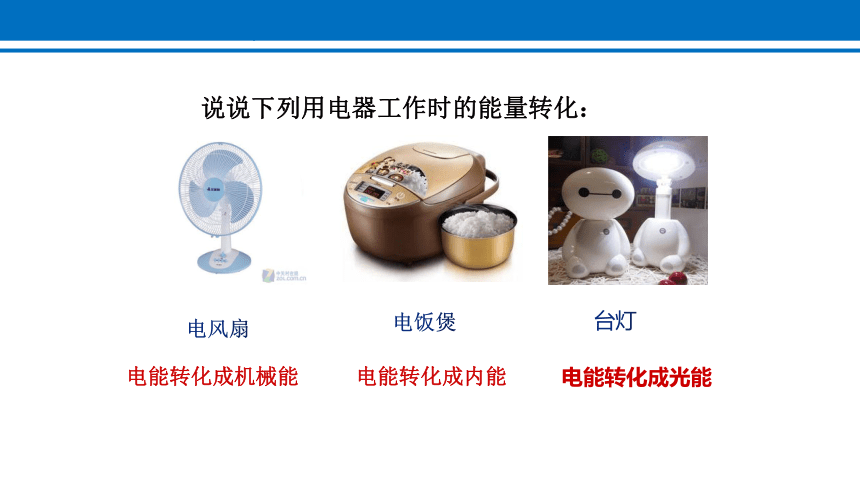

说说下列用电器工作时的能量转化：
电能转化成机械能
电饭煲
台灯
电能转化成光能

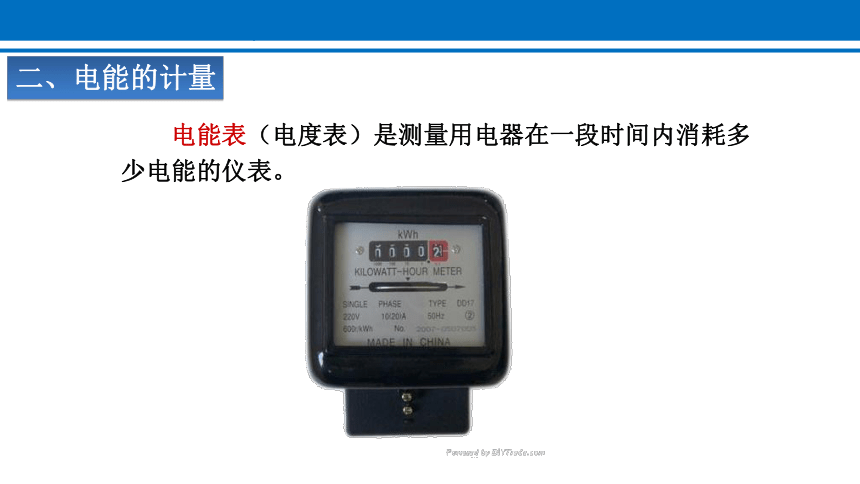

　　电能表（电度表）是测量用电器在一段时间内消耗多少电能的仪表。
二、电能的计量

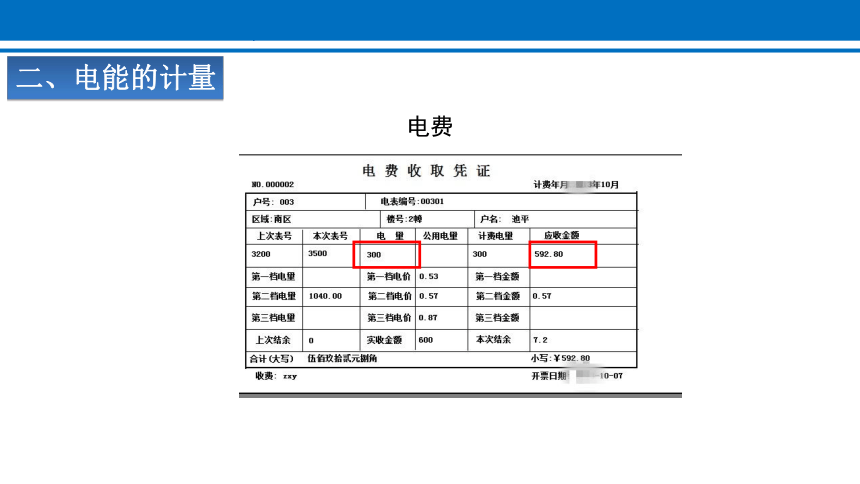

电费
二、电能的计量
“10（20）A”指这个电能表的标定电流为10A，额定最大电流为20A。电能表工作时的电流不能超过20A。
标定电流：电能表的性能参数
额定最大电流：电能表允许通过的最大电流
二、电能的计量
●“220 V” 表示
这个电能表应该在
220 伏的电路中使
用。
电能表有几个重要的参数应该注意：
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/
（kW · h）”表示
接在这个电能表上
的用电器，每消耗
1 kW · h的电能，
电能表上的转盘转
过 600 转。
电能的计量
某同学家里上月底抄表时，电能表示数为 ；本月底抄表时，电能表的示数为 . 该家庭本月用电_______度。
读本月用电量为
1 3 7 . 2 kW·h
137.2
采掘原煤 约100 kg
电炉炼钢约1.6 kg
电车行驶 约0.85 km
　　发1度电要消耗0.35 kg标准煤，排放0.872 kg二氧化碳，要关注能源消耗造成的环境破坏。
一度电能干些什么？
灌溉农田约 330 m2
洗衣机工作约 2.7 h
电脑工作约 5 h
1 kW · h 的作用
　　电能是人们生活的重要资源，为节约每一度电，我们要从点滴做起。
　　电功：电流所做的功
　　符号：W。
　　实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
三、电功
三、电功
　　电流做功的多少跟电流的大小、电压的高低、通电时间的长短都有关系。
W = U I t
J V A S
公式：
电 功 = 电压×电流×通电时间
1焦= 1伏 ·安 ·秒
　　1．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.6 V，安时容量为750 mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　750 mA·h= 750 mA×1 h
　　W = UIt = 3.6 V×0.75 A×3 600 s = 9 720 J
9 720
课堂训练
2.小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.6元，请你估算他家每个月需要付多少电费.
解：每月用电约
（823.3kW·h-781.5kW·h）×4=167.2kW·h，
电费约
0.6元/（kW·h）×167.2kW·h≈100.3元.
电能
电功
电能
单位：KW·h、度、J
电能的计算：电能表
各参数的计算
读数
电功的计算：W=UIt
能量的转化
