透 镜
削冰取火
早在西汉时期成书的《淮南万毕术》中有这样的记载：“削冰令圆，举以向日，以艾承其影，则火生。”
1
凸透镜和凹透镜
1

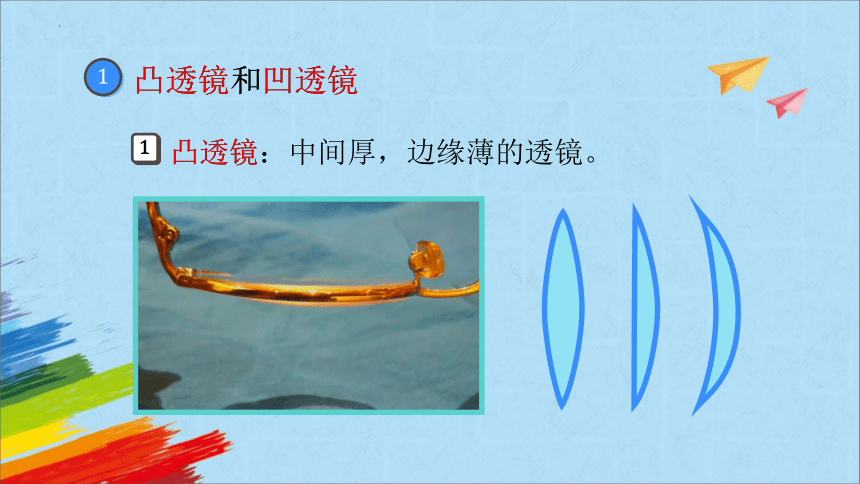

凸透镜：中间厚，边缘薄的透镜。
凸透镜
凸透镜和凹透镜
1
凸透镜和凹透镜
2

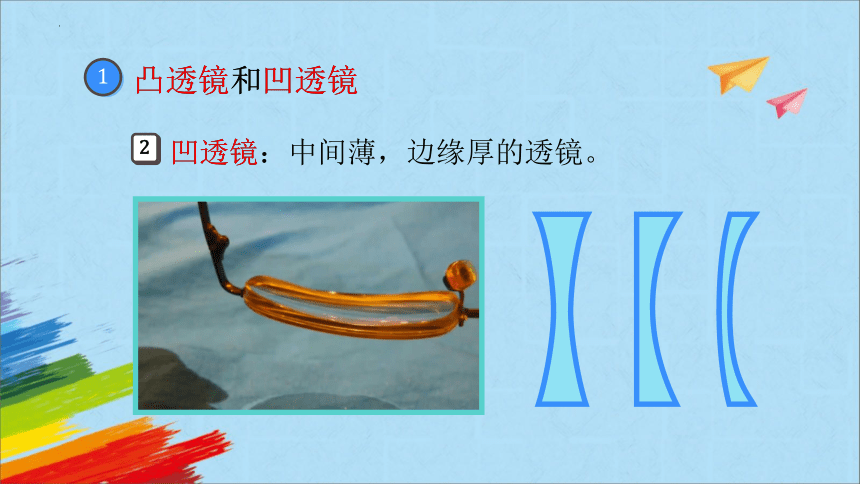

凹透镜：中间薄，边缘厚的透镜。
凹透镜
凸透镜和凹透镜

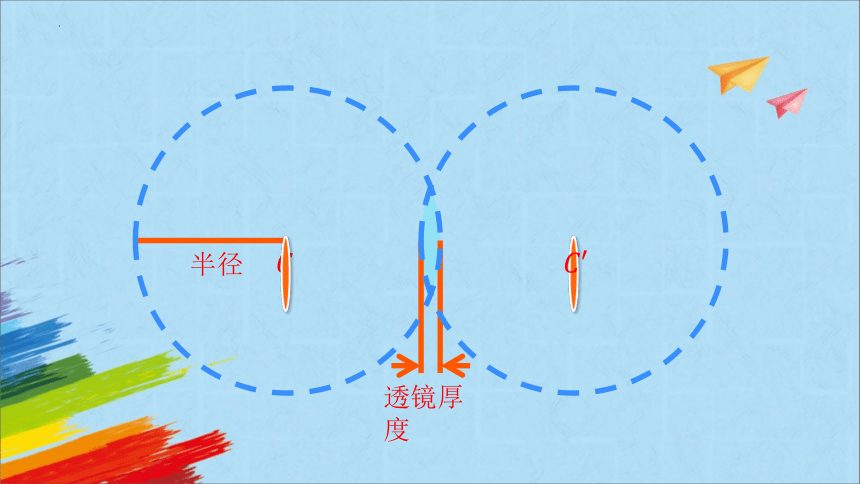

厚度
厚度

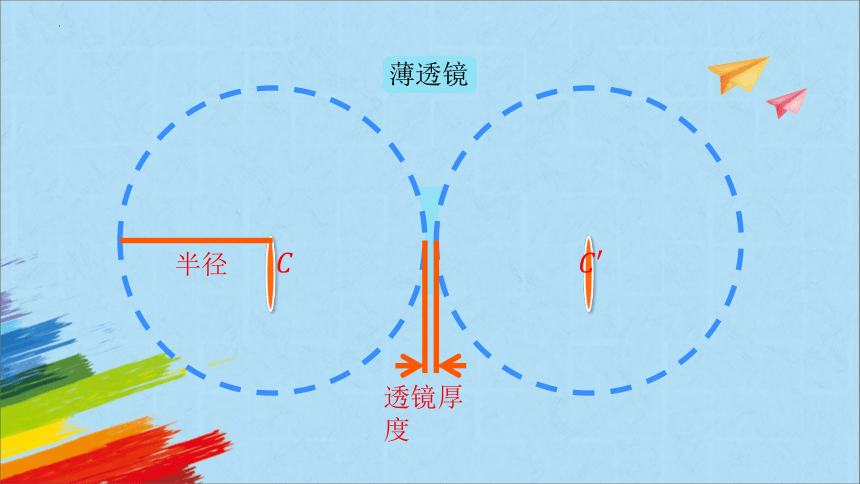

薄透镜

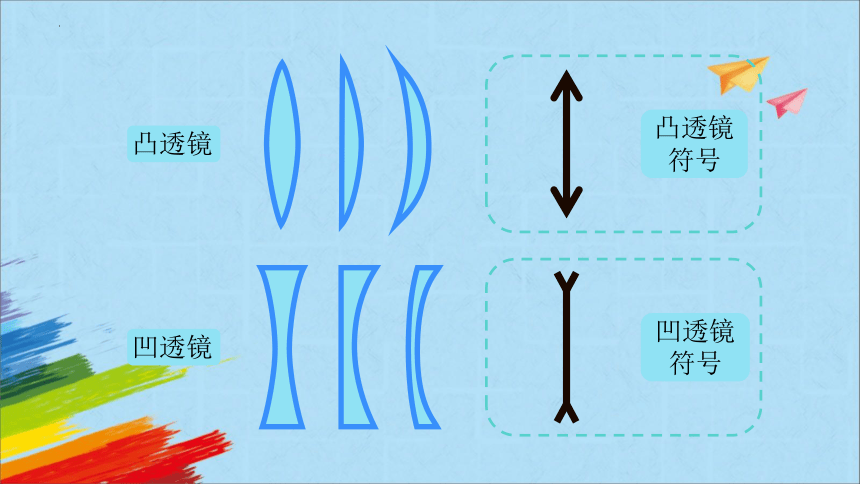

凸透镜
凹透镜
凸透镜符号
凹透镜符号
光轴
光轴
1
凸透镜和凹透镜
3

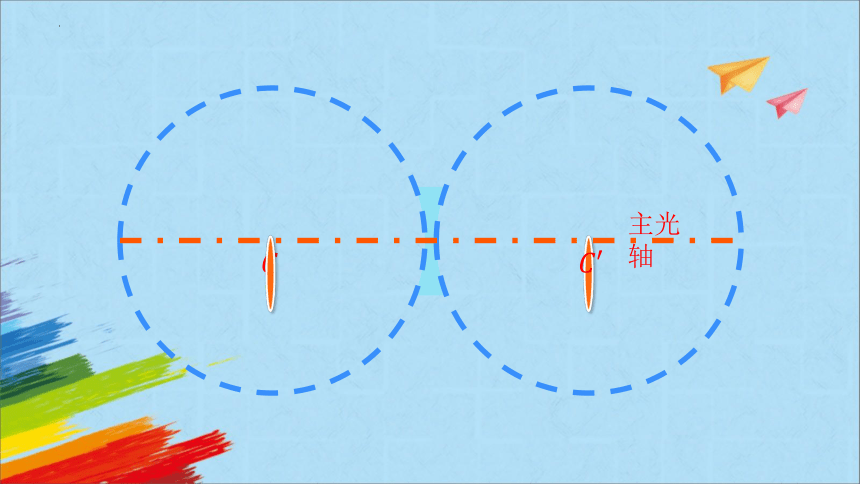

主光轴：
通过两个球面球心的直线叫做主光轴，简称主轴。
1
凸透镜和凹透镜
4

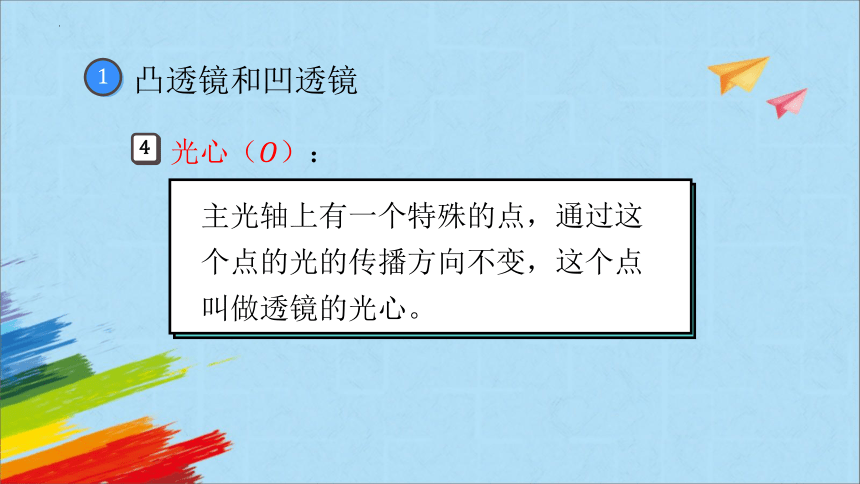

光心（）：
主光轴上有一个特殊的点，通过这个点的光的传播方向不变，这个点叫做透镜的光心。
1
凸透镜和凹透镜
光路图
2
透镜对光的作用
1
透镜对平行于主轴的入射光的作用
让平行于透镜主轴几束光射向凸透镜，观察光通过透镜后偏折方向。
实验表明，凸透镜对光有会聚作用。
2
透镜对光的作用
1
透镜对平行于主轴的入射光的作用
让平行于透镜主轴几束光射向凹透镜，观察光通过透镜后偏折方向。
实验表明，凹透镜对光有发散作用。
2
透镜对光的作用
2
透镜对非平行光的作用
凸透镜对于非平行光，起会聚作用。
凸透镜对于非平行光，起会聚作用。
凹透镜对于非平行光，起发散作用。
凹透镜对于非平行光，起发散作用。
折射光线是否相交。
折射光线和入射光线相对比，更远离还是靠拢主光轴。
判断透镜是起会聚还是发散作用的依据。
一束光通过透镜的光路如图所示，判断下面两幅图是否正确。
不正确
不正确
3
焦点和焦距
3
焦点和焦距
1
焦点（）：
凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，这个点叫做凸透镜的焦点。
2
焦距（）：
焦点到凸透镜光心的距离叫做焦距。
焦点（）：
焦距（）：
跟主光轴平行
甲
乙
甲、乙两个凸透镜的焦距分别为 和 ，哪个凸透镜使光偏折得更明显？
凸透镜的焦距越小，使光偏折得越明显，对光的会聚能力越强。
把一个凸透镜正对太阳光，再把一张纸放在它的另一侧，调整凸透镜与纸的距离，纸上会出现很小、很亮的光斑。
3
焦点和焦距
3
焦点和焦距
4
学以致用
利用光路图，将凸透镜对三类特殊光线的作用，表示出来。
4
学以致用
4
学以致用
课
堂
小
结
凸透镜 凹透镜
外形 中间厚、边缘薄 中间薄、边缘厚
对光作用
概念 主轴、光心、焦点、焦距
利用太阳光测量凸透镜的焦距。
课后作业
课后作业
