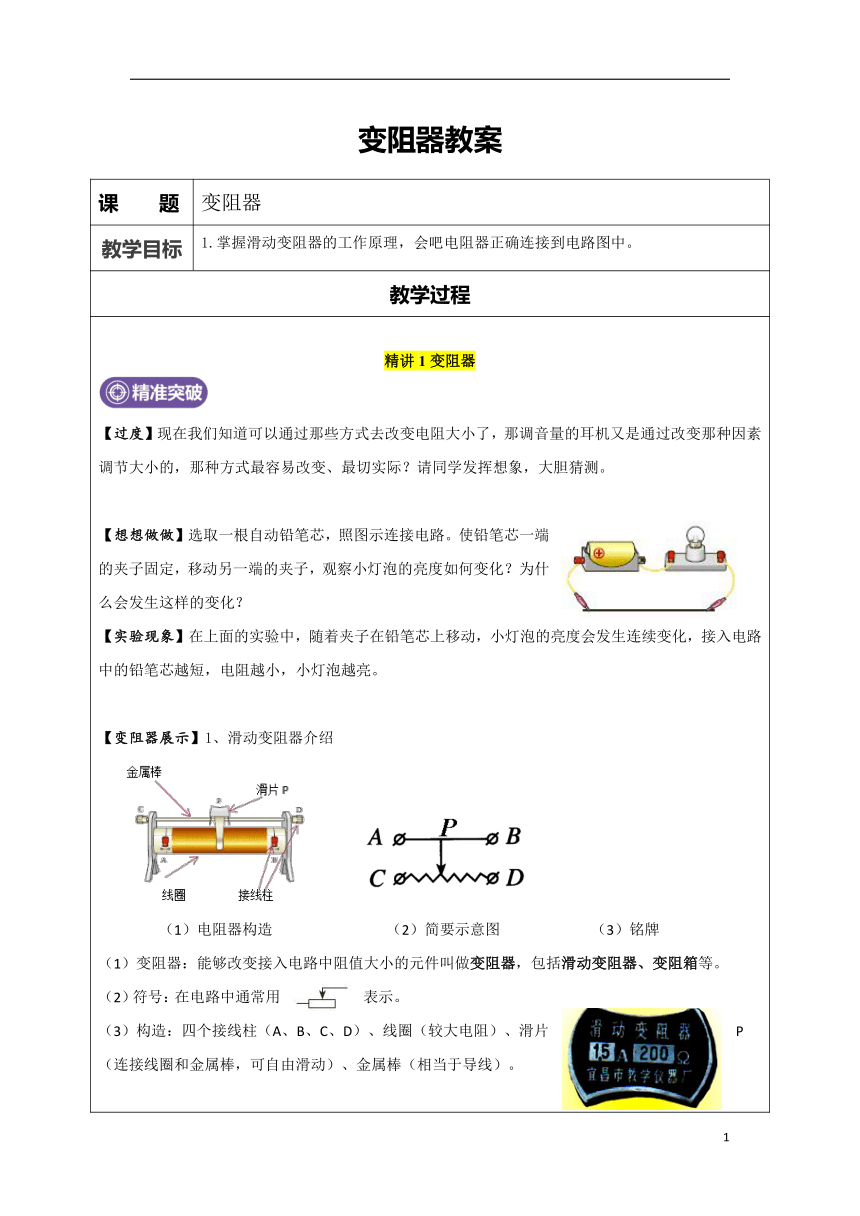

16.4变阻器教案（表格式）

变阻器教案
课 题 变阻器
教学目标 1.掌握滑动变阻器的工作原理，会吧电阻器正确连接到电路图中。
教学过程

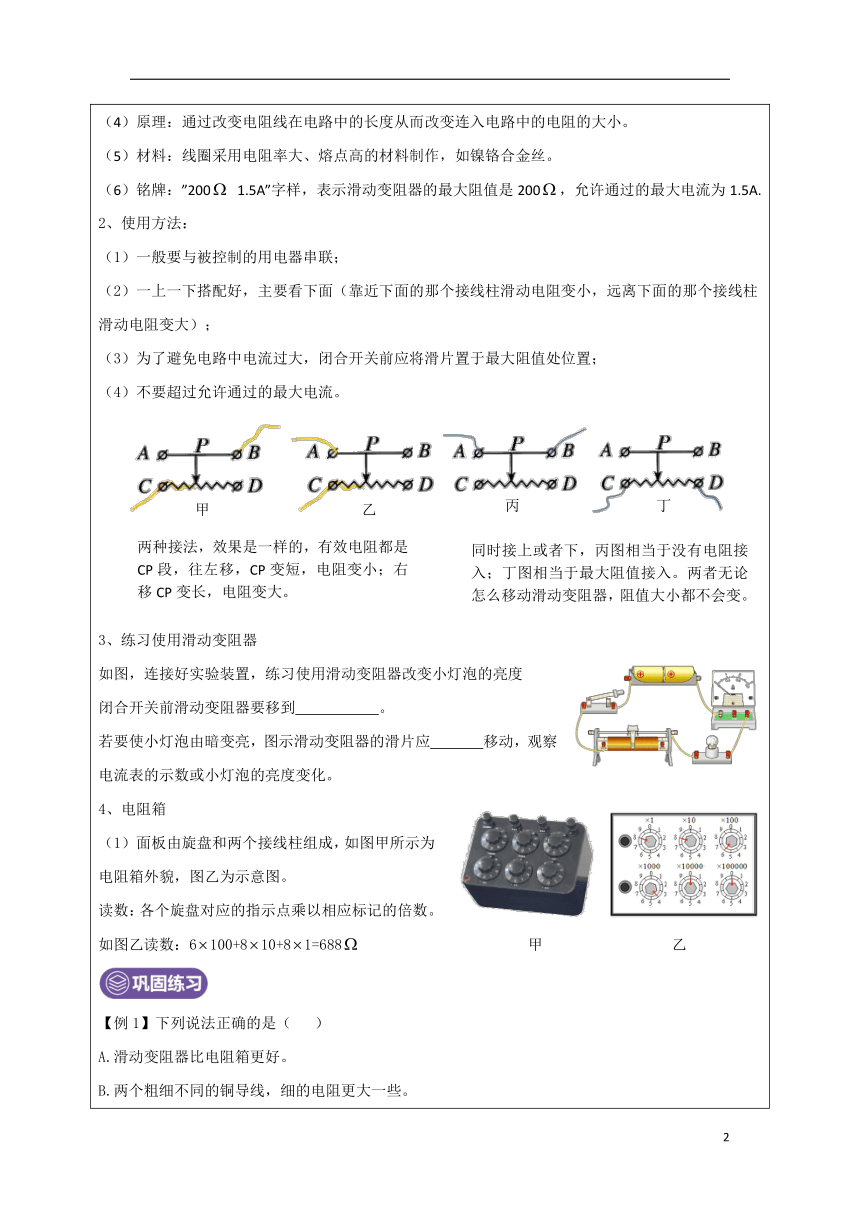

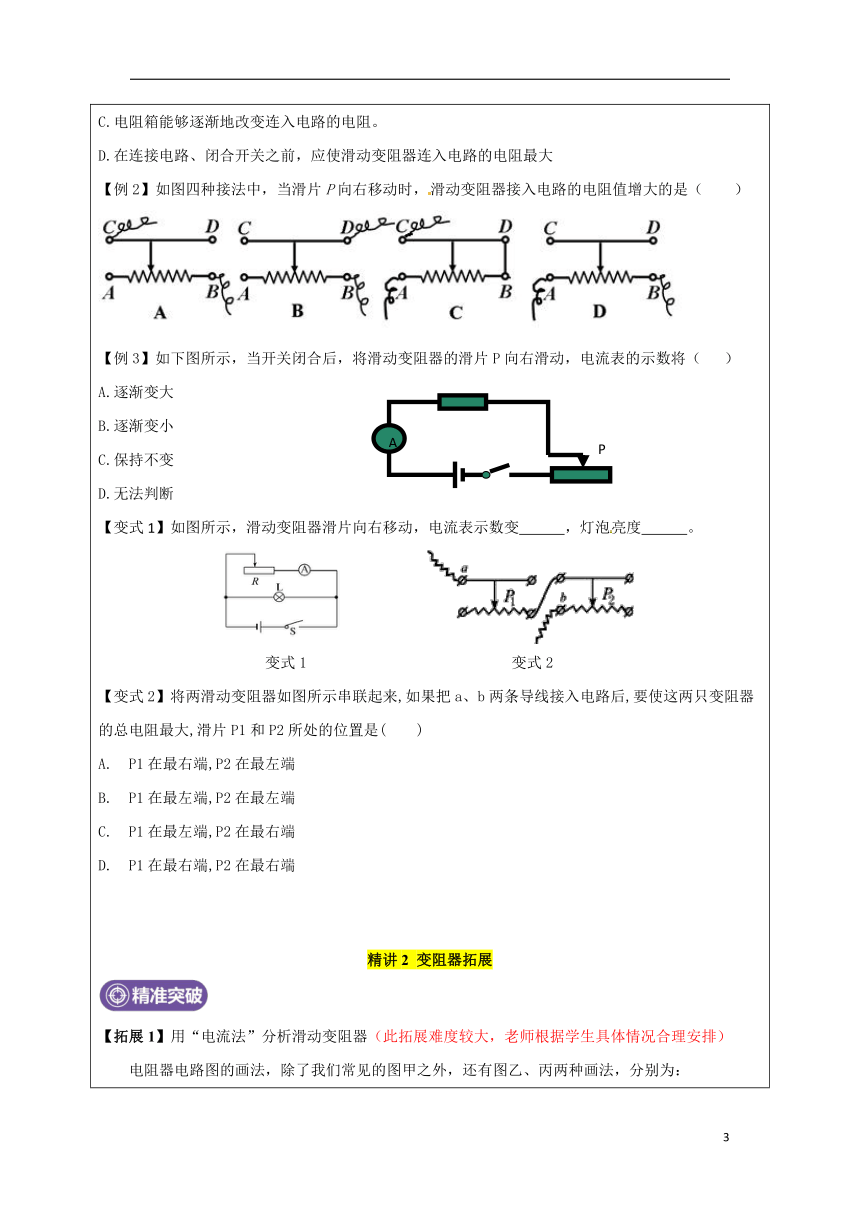

精讲1变阻器 【过度】现在我们知道可以通过那些方式去改变电阻大小了，那调音量的耳机又是通过改变那种因素调节大小的，那种方式最容易改变、最切实际？请同学发挥想象，大胆猜测。 【想想做做】选取一根自动铅笔芯，照图示连接电路。使铅笔芯一端的夹子固定，移动另一端的夹子，观察小灯泡的亮度如何变化？为什么会发生这样的变化？ 【实验现象】在上面的实验中，随着夹子在铅笔芯上移动，小灯泡的亮度会发生连续变化，接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。 【变阻器展示】1、滑动变阻器介绍 （1）电阻器构造 （2）简要示意图 （3）铭牌 （1）变阻器：能够改变接入电路中阻值大小的元件叫做变阻器，包括滑动变阻器、变阻箱等。 （2）符号：在电路中通常用 表示。 （3）构造：四个接线柱（A、B、C、D）、线圈（较大电阻）、滑片P（连接线圈和金属棒，可自由滑动）、金属棒（相当于导线）。 （4）原理：通过改变电阻线在电路中的长度从而改变连入电路中的电阻的大小。 （5）材料：线圈采用电阻率大、熔点高的材料制作，如镍铬合金丝。 （6）铭牌：”200 1.5A”字样，表示滑动变阻器的最大阻值是200，允许通过的最大电流为1.5A. 2、使用方法： （1）一般要与被控制的用电器串联； （2）一上一下搭配好，主要看下面（靠近下面的那个接线柱滑动电阻变小，远离下面的那个接线柱滑动电阻变大）； （3）为了避免电路中电流过大，闭合开关前应将滑片置于最大阻值处位置； （4）不要超过允许通过的最大电流。 3、练习使用滑动变阻器 如图，连接好实验装置，练习使用滑动变阻器改变小灯泡的亮度 闭合开关前滑动变阻器要移到 。 若要使小灯泡由暗变亮，图示滑动变阻器的滑片应 移动，观察电流表的示数或小灯泡的亮度变化。 电阻箱 面板由旋盘和两个接线柱组成，如图甲所示为电阻箱外貌，图乙为示意图。 读数：各个旋盘对应的指示点乘以相应标记的倍数。如图乙读数：6100+810+81=688 甲 乙 【例1】下列说法正确的是（ ） A.滑动变阻器比电阻箱更好。 B.两个粗细不同的铜导线，细的电阻更大一些。 C.电阻箱能够逐渐地改变连入电路的电阻。 D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大 【例2】如图四种接法中，当滑片P向右移动时，滑动变阻器接入电路的电阻值增大的是（ ） 【例3】如下图所示，当开关闭合后，将滑动变阻器的滑片P向右滑动，电流表的示数将（ ） A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断 【变式1】如图所示，滑动变阻器滑片向右移动，电流表示数变　　　，灯泡亮度　　　。 变式1 变式2 【变式2】将两滑动变阻器如图所示串联起来,如果把a、b两条导线接入电路后,要使这两只变阻器的总电阻最大,滑片P1和P2所处的位置是( ) A. P1在最右端,P2在最左端 B. P1在最左端,P2在最左端 C. P1在最左端,P2在最右端 D. P1在最右端,P2在最右端 精讲2 变阻器拓展 【拓展1】用“电流法”分析滑动变阻器（此拓展难度较大，老师根据学生具体情况合理安排） 电阻器电路图的画法，除了我们常见的图甲之外，还有图乙、丙两种画法，分别为： 甲：断路式接法； 乙：短路式接法； 丙：定值电阻式接法。 【拓展2】变阻器的应用 滑动变阻器一般只在实验室中应用。有些家用电器音量调节的器件也是一种变阻器，通常称为电位器。如图（1）（2）（3）是一种电位器的结构图。它通过机械式旋钮调节阻值的大小。电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等。 （1）正面图 （2）背面图 （3）示意图 除机械式电位器外，数字电位器被人们越来越广泛地使用。数字电位器是一种用数字信号控制阻值的器件（集成电路）与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐振动、噪声小、寿命长、抗环境污染等重要优点，因而，已在自动检测与控制、只能仪器仪表、消费类电子产品等许多重要领域得到应用。 【例1】如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器。若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变 。 【例2】如图所示是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是(　　) 【变式1】如图所示为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯光变亮，则应连接接线柱_______(选填“a、b” 、“b、c” 或“a、c” )和灯泡_________联后接入电路中。 出题角度：电阻器及其应用 【例1】如图所示的电阻箱的示数是　 　Ω。 【例2】如图所示为滑动变阻器，下列有关滑动变阻器的说法不正确的（　　） A．滑动变阻器一般与用电器串联 B．滑动变阻器通过改变电阻丝接入电路中的长度来改变电阻 C．若接A、D接线柱，滑片P向右移动接入电路中阻值减小 D．若接A、B接线柱，滑片P向右移动接入电路中阻值不变 【变式1】如图所示，转动调光灯的旋钮，滑片在弧形电阻上滑动，即可调节灯泡亮度，此过程是改变接入电阻的（　　） 长度 B．横截面积 C．材料 D．温度 变式1 变式2 【变式2】如图为“用滑动变阻器改变电流”的实验。 （1）在闭合开关前，滑片P应移动到最　 　（填“左”或“右”）端。 （2）滑片向A端滑动时，小灯泡　 　（填“变亮”“变暗”或“不变”） （3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　 　。 电阻器 1.滑动变阻器的原理：通过改变接入电路的电阻线的长度来改变电阻，从而改变电流 2.符号：在电路中通常用 表示。 3.铭牌：”200 1.5A”字样，表示滑动变阻器的最大阻值是200，允许通过的最大电流为1.5A. 4.使用方法： （1）一般要与被控制的用电器串联； （2）一上一下搭配好，主要看下面（向着下面的那个接线柱滑动电阻变大，远离下面的那个接线柱滑动电阻变小）； （3）为了避免电路中电流过大，闭合开关前应将滑片置于最大阻值处位置； （4）不要超过允许通过的最大电流。 5.变阻器的应用：变阻器在生活应用非常广泛，包括机械式电位器，如电灯、电饭煲、风扇等设备调节；也包括数字式电位器，如电子产品、自控仪表等设备。 【A组】 1.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是(　　) A.M接C，N接B B.M接A，N接B C.M接C，N接D D.M接A，N接D 2.小明用滑动变阻器、小灯泡、开关、电源和导线连接了一个电路，闭合开关后灯泡发光，但调节滑动变阻器，发现灯泡的亮度不变。下列原因不可能的是(　　) A.小明将滑动变阻器电阻线的两个接线柱同时接入电路中 B.小明将滑动变阻器金属杆的两个接线柱同时接入电路中 C.小明将滑动变阻器与灯泡并联了 D.小明将滑动变阻器与灯泡串联了 3.如图所示的是插入式电阻箱的结构示意图。它的最大电阻值是 Ω，图中A、B两个接线柱之间的电阻值是 Ω。 4.用滑动变阻器改变小灯泡的亮度。 （1）滑动变阻器上标有“20Ω 2A”的字样，2A指的是　 　 （2）现再给电源、小灯泡（正常发光时的电流0.3A）、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求：滑动变阻器的滑片向右移灯泡变暗。电流表测灯泡电流，电压表测灯泡两端的电压，请你把实物电路连接完整。 （3）连接电路时，开关闭合前，滑片应处于　 　端（最左或最右） （4）请在虚线框中画出对应的电路图。 【B组】 1.下列用电器中不需要用到变阻器的是(　　) A.电视机或收音机上的音量调节旋钮　　 B.调温电熨斗 C.普通家用白炽灯 D.调光书写台灯 2.如图所示，使用滑动变阻器调节灯泡亮度，下列四种连接方式中，错误的是（　　） 3.如图为小王同学设计的高速公路收费站计重秤的原理图。该原理图中，使得车重表示数发生变化的电路中的主要部件是(　　) A.电流表　　　B.电压表 C.变阻器 D.电动机 第3题 第4 题 4.如图所示的电路中，开关S闭合后，若滑动变阻器的滑片移到最下端，可能出现的现象是(　　) A.烧坏灯泡和电流表 B.烧坏灯泡和电源[来源:学 C.烧坏电流表和电压表 D.烧坏电流表和电源 5.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，金属杆OC与弧形电阻AB组合在一起相当于一个　　　。测风力时，闭合开关S即可。风越大，接入电路的电阻越　　　　，电流越　　　　，小灯泡的亮度越　　　，因此利用此装置可以粗略地知道风力大小。 6.如图是一个电表的表盘。也许你没有学过这种电表的用法，但根据所学的其他电表的读数方法可知，该仪表测量的物理量是　　　　，它的示数是　　　　。 7.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过 L2的电流。 请画出电路图； 连接实物图。 8.如图所示为某种调光型台灯中使用的电位器示意图，P为旋片，可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置，A、B分别连在碳膜两端。以笔画线将甲图连在乙图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加。(甲图中虚线OP所示为旋钮) 1.如图所示的两个电路中，电源电压相等且保持不变。闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是(　　) A.L1变暗，L2亮度不变　　　B.L1、L2都变亮 C.L1变亮，L2变暗 D.L1、L2都变暗 2.如图所示，在保证安全的情况下，肯定能用滑动变阻器调节小灯泡由亮到灭的是（　　）A.B.C.D. 3.如图所示是一种自动测定油箱内油面高度的装置 （1）图中R与滑片相当于是电学元件中的　 　。 （2）它的油量表相当于电学元件中的　 　。 （3）当油加满时，此时滑动变阻器R阻值 （填“变大”、“变小”或“不变”），油量表示数 。
