19.3 安全用电 课件 2022-2023学年人教版物理九年级全一册(共21张PPT)

(共21张PPT)
3
安全用电
人教版九年级全一册第十九章
电压越高越危险
在生活或电视中哪些地方见到这些标志？

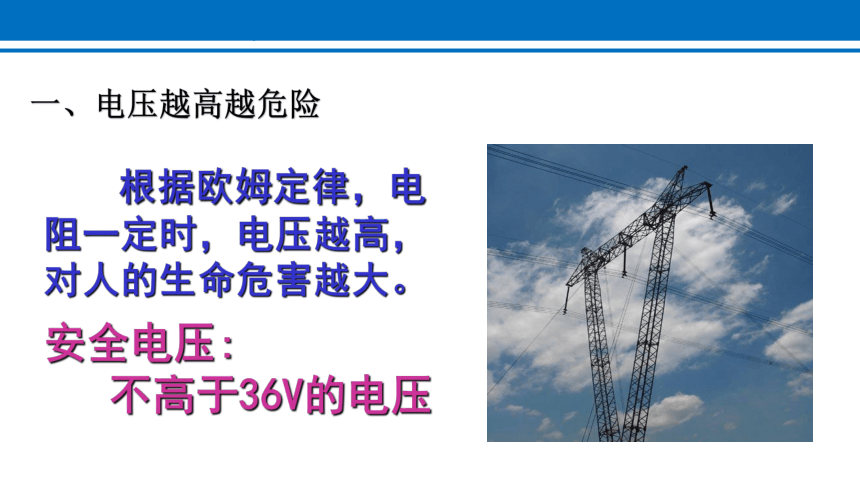

安全电压:
不高于36V的电压
根据欧姆定律，电阻一定时，电压越高，对人的生命危害越大。
一、电压越高越危险

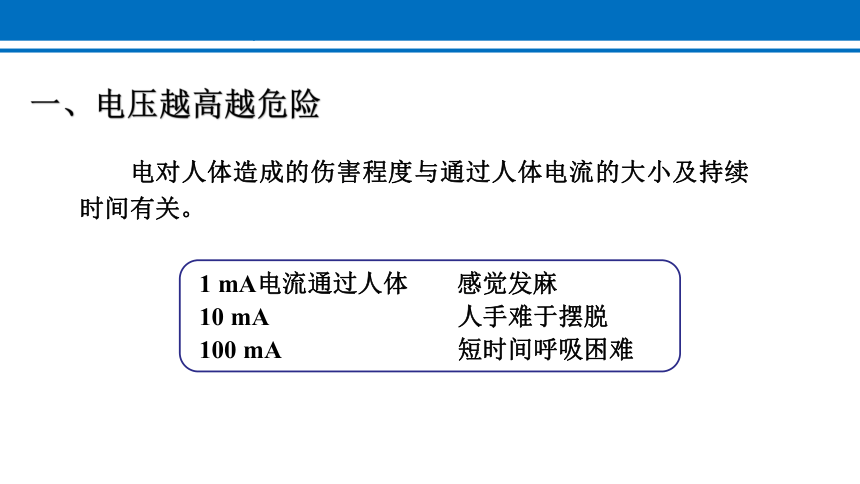

　　电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难
一、电压越高越危险

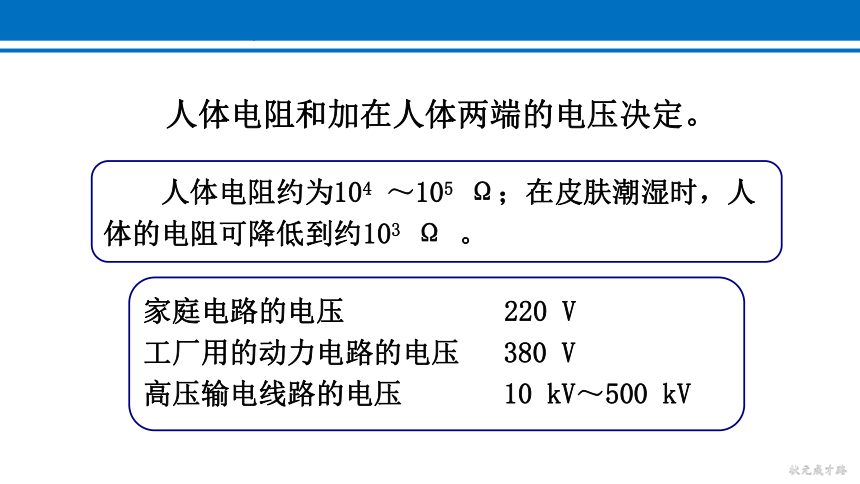

　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV
人体电阻和加在人体两端的电压决定。
电流通过人体时
轻则有针刺麻木剧痛的感觉，重则发生痉挛、心律不齐、高血压、呼吸困难等症状
甚至在很短时间内心跳停止、死亡，
二、触电事故
触电种类
人体接触火线、零线
人体接触火线、大地
1．低压触电

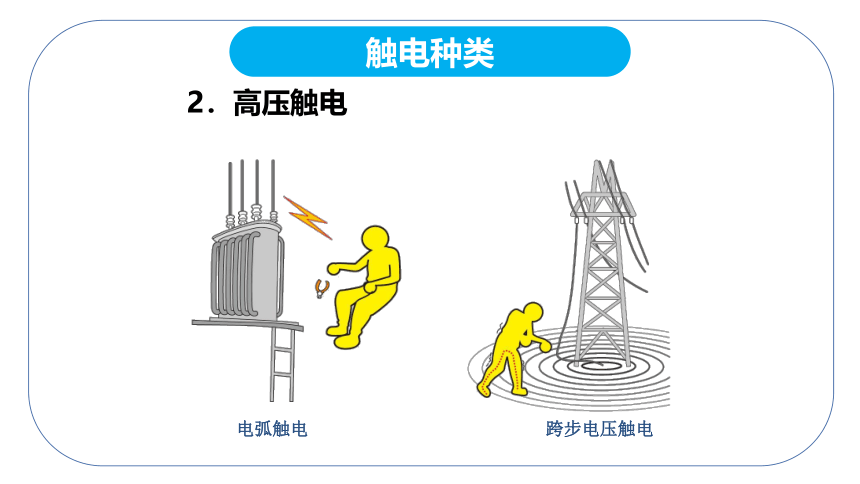

触电种类
跨步电压触电
电弧触电
2．高压触电
除了图示的几种情况外，还有哪些情况可能引起触电？
三、安全用电原则
家庭电路防范触电事故的措施：
家庭电路要安装空气开关（或保险丝）、漏电保护器等保险装置；
1
安全用电原则
家庭电路防范触电事故的措施：
开关必须接在火线上；
2
火线
零线
家庭电路防范触电事故的措施：
有金属外壳的电器，外壳要接地。
3
安全用电原则
无接地线
有接地线
家庭电路防范触电事故的措施：
安全用电原则
不接触低压带电体，不靠近高压带电体；
更换灯泡、搬动电器前应断开电源开关；
不弄湿用电器，不损坏绝缘层；
保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
雷电是大气中一种剧烈的放电现象
四、注意防雷

在雷雨天气，你在家里看电视，大人会要求你把电视关掉，特别是有室外天线的电视机，还特意要提醒你将室外天线拔掉，这是为什么呢？
现代建筑上的避雷针
高压输电铁塔上的防雷导线
1.应该留在室内，关好门窗。
2.减少使用电话和手提电话。
3.切勿游泳或从事水上运动。
4.不要站在山顶及空旷场地。
5.应远离高大树木和桅杆等，
在空旷场地不宜打伞。
在生活中如何防雷？
提高训练
2.图中哪些做法能确保安全用电？（ ）
A B C D
C
1、下列说法不正确的是，（ ）
A、在雷雨天，不要到大树下避雨
B、不要用湿布擦亮着的电灯
C、移动电器时，应先使它脱离电源
D、因输电线路短路引发火灾时，应立即泼水灭火
D
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的
C．家庭电路中不安装保险丝，发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝很热，而连接电炉子的导线并不太热，是因为导线的电阻较小
3、关于家庭电路，下列说法中正确的是（ ）
D
谢谢聆听
